Otseajamiga plaadimängijasüsteem SL-1210GR2

SL-1210GR2

Grand Classi plaadimängija

Täiustatud mootorajami ahel keskendub vastselt välja töötatud ΔΣ-Drive’ile (Delta Sigma Drive), mis summutab põhjalikult kogu mootori tekitatava vibratsiooni. Tegemist on Technicsi otseajamiga plaadimängijate esimese etapiga, mille eesmärgiks on helikvaliteedi edasine täiustamine.

Funktsioonid

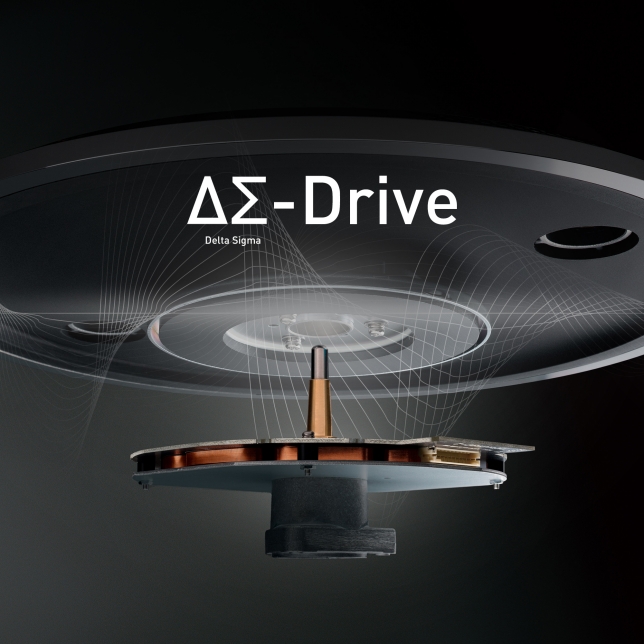

Uus mootorajamisüsteem ΔΣ-Drive (Delta Sigma Drive)

ΔΣ-Drive on uus süsteem, mis rakendab Technicsi oskusteavet PWM-signaali töötlemise vallas. Lisaks kõrge harmoonika vähendamisele summutab uus ajam mootorilt lähtuvat vibratsiooni, saavutades ühtlasema ja täpsema pöörlemise ning tagades muusika rikkama taasesitamise.
Uus mootorajamisüsteem ΔΣ-Drive (Delta Sigma Drive)

Technicsi otseajamiga plaadimängijate uue põlvkonna esimene etapp

Alates maailma esimese otseajamiga plaadimängija leiutamisest on Technics jätkanud tööd helikvaliteedi parandamise nimel. Nüüdseks on ettevõte töötanud välja ΔΣ-Drive’i, mis summutab mootorilt lähtuvat vibratsiooni ja parandab kasseti elektromagnetilise teisendamise täpsust. Esimene otseajamiga plaadimängijasüsteemide etapp, milles kasutatakse seda tehnoloogiat on SL-1210GR2.

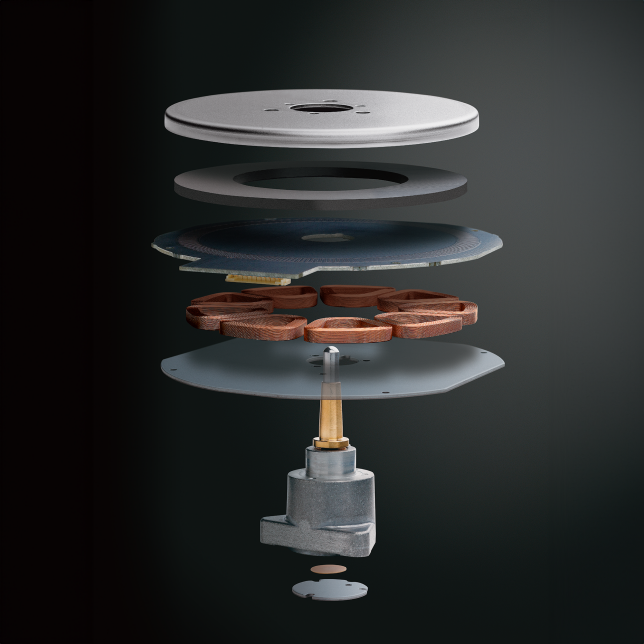

Stabiilset pöörlemist tagav südamikuta otseülekandemootor

Stabiilset pöörlemist tagav südamikuta otseülekandemootor
1970. aastal tõi Technics turule maailma esimese otseajamiga plaadimängija, mis vallutas maailma tormina. Erinevalt rihmajamiga ja muudest süsteemidest pöörleb otseajamsüsteemides mootor aeglasel kiirusel ja käitab alusplaati otse. Selline lahendus pakub mitmeid eeliseid, näiteks signaali ja müra suhe praktiliselt ei halvene mootori vibratsiooni ja mehhanismide aeglustumise tõttu. Otseajamid on ka pika aja vältel väga töökindlad, kuna vahetamist vajavaid osi ei ole.
2016. aastal arendas Technics välja kahe rootoriga, pinna poole suunatud, südamikuta otseajamiga mootori, mille rootori magnetid asetsevad mõlemal küljel. Selline lahendus võimaldas vabaneda otseajamiga süsteemidele ainuomasest korrapäratusest mootori pöörlemises. Sama mootorit kohandati ka mudelile SL-1200G, mis sai järjekordselt Hi-Fi-turul suure tähelepanu osaliseks. SL-1210GR2 puhul on rakendatud sama disainifilosoofiat ja on uue ühe rootoriga, pinna poole suunatud, südamikuta otseajamiga mootoriga vabanenud mootori.

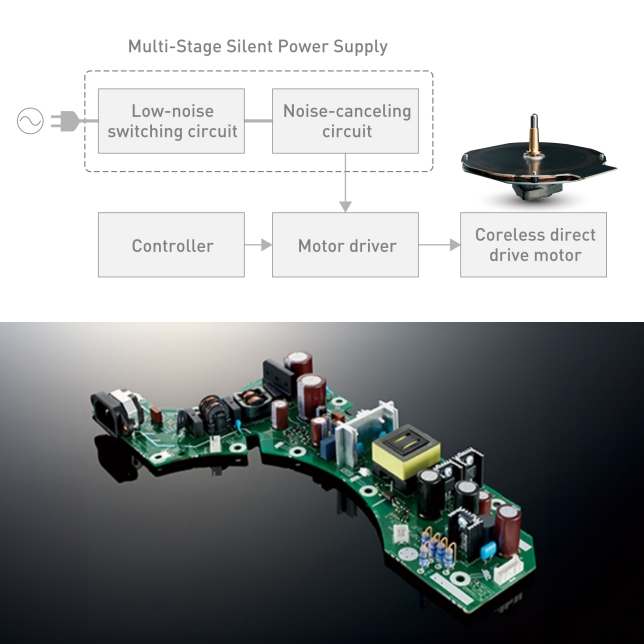

Mitmeastmeline vaikne toiteallikas

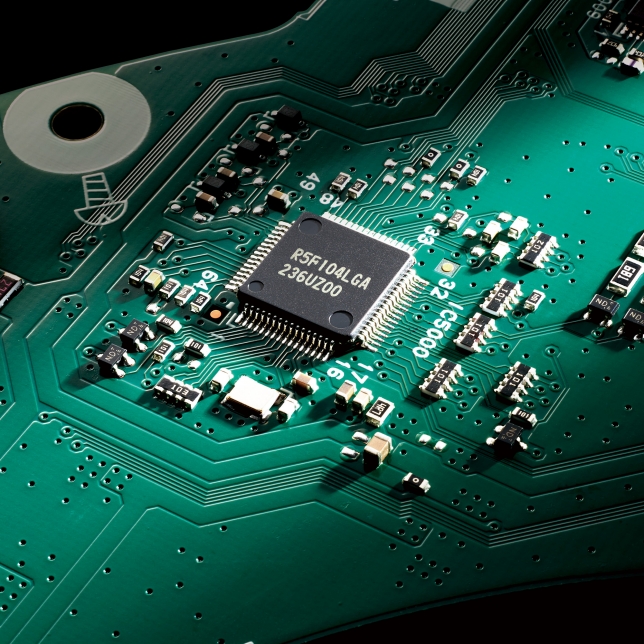

Madala müratasemega lülitusahel

Suurel kiirusel lülituv vooluvarustus tagab stabiilse toite ning väiksema pulsatsiooni ja müra. Plaadimängija toiteks lülituva vooluvarustuse kasutamine kõrvaldab vajaduse järgnevate mehaaniliste vibratsioonide jaoks vastumeetmete ja suure trafo järele.
Enam kui 100 kHz lülitussagedus piirab müra mõju muusika taasesitamise sagedusribale.
Madala müratasemega lülitusahel

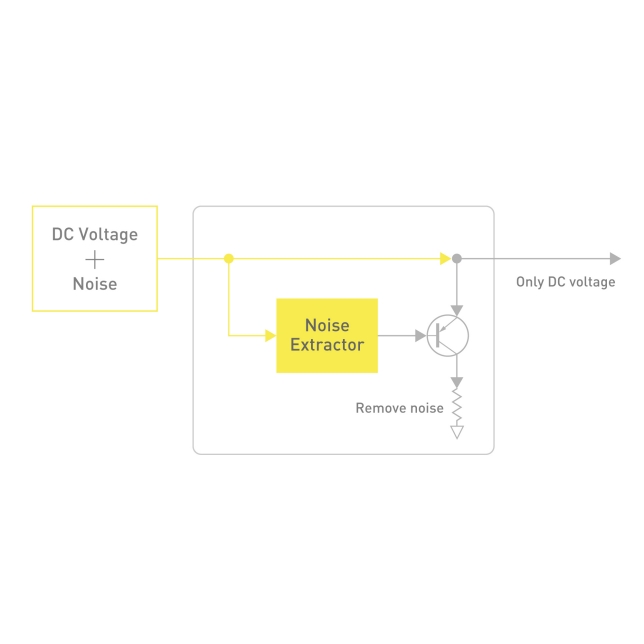

Voolusisestusega aktiivne mürasummutus

Antud tehnoloogia kasutab müratuvastusseadet koos veavõimendiga. Tehnoloogia tuvastab toites jääkmüra ja rakendab müra komponentide eemaldamiseks pöördfaasiga voolu. See eemaldab madalsagedusliku müra mõjusamalt kui regulaator ja tagab täiuslikuma voolutoite.
Voolusisestusega aktiivne mürasummutus

Otsides jäikust ja vibratsiooni summutavaid omadusi

Otsides jäikust ja vibratsiooni summutavaid omadusi

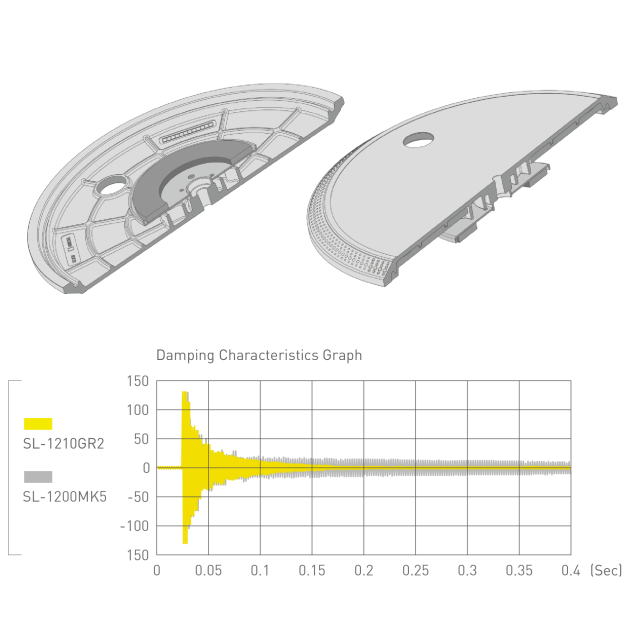

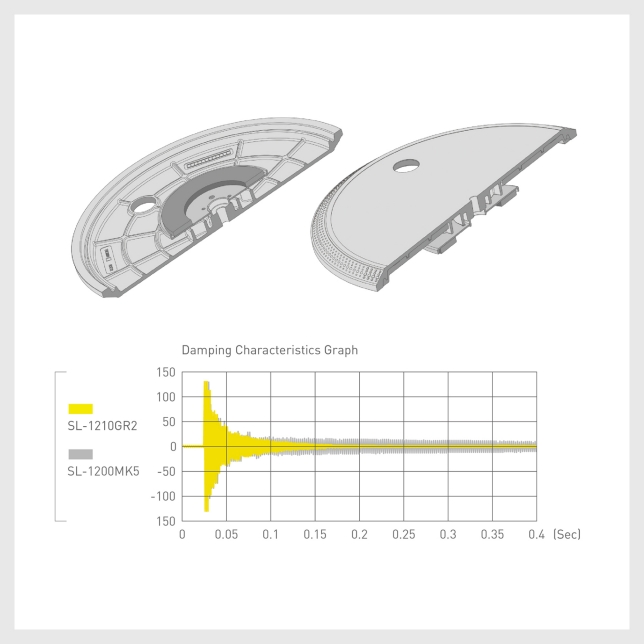

Alusplaadi suur jäikus ja vibratsiooni summutavad omadused on saavutatud tänu kahekihilisele konstruktsioonile ja tervele alumiiniumvalu tagaküljele kantud kummikihile, mis kõrvaldab muidu vinüülplaadini jõuda võiva ebavajaliku resonantsi ning saavutab seeläbi selgema heli.
Inertsmassi suurendamiseks ja vibratsiooni vähendamiseks kasutati alumiiniumvalust osa kuju optimeerimiseks simulatsiooni. 2,5 kg (koos kummimatiga) kaaluv SL-1210GR2 alusplaat on varasema SL-1200MK5-ga võrreldes 0,8 kg raskem. Lisaks on alusplaadi tagapinnale lisatud jäikuse suurendamiseks tugevdusribid. Summutuskummi kontaktpinna suurendamine annab summutusomadused, mis ületavad SL-1200MK5 näitajaid enam kui kaks korda.

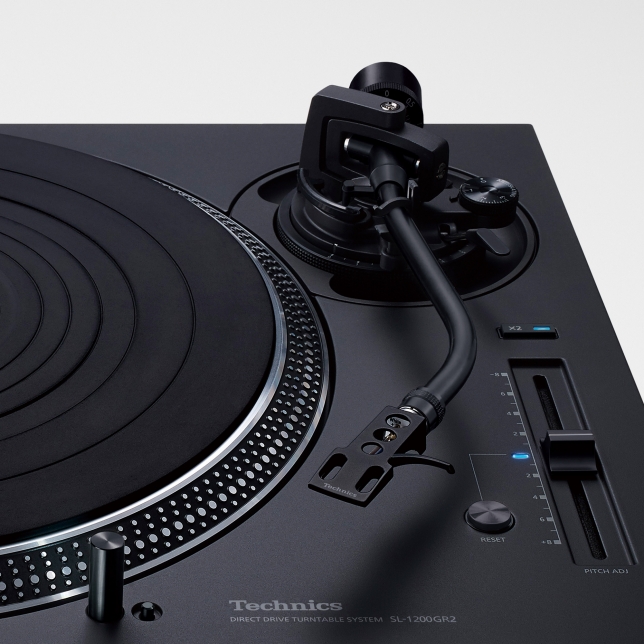

Kõrget algliigutuse tundlikkust saavutav helikäpp

Kõrget algliigutuse tundlikkust saavutav helikäpp
Helikäpp jälgib plaadi pöörlemist ja võimaldab suure täpsusega lugemist. Technics on traditsiooniliselt kasutanud S-kujulist universaalset staatiliselt tasakaalustatud helikäppa, mis on valmistatud erakordselt kergest ja jäigast alumiiniumtorust.
Helikäpa kardaanriputi laagrisektsiooni sisse lõigatud pesas asuvad ülitäpsed laagrid, nagu mudelitel SL-1200G ja SL-1200GR. Kuni 5 mg kõrge algse liikumise tundlikkuse eelduseks on seadme kokkupanemine ja reguleerimine Jaapani meistrite poolt. See võimaldab täpselt jälgida vinüülplaadi pinda lõigatud heliradasid.
Lisaks kuulub komplekti üks täiendab raskus ning helipead on võimalik vahetada erinevate teiste helipeade vastu, mis muusikažanri või -fiilinguga paremini kokku sobivad. (Asjakohane helipea kaal, kui kasutatakse komplekti kuuluvat lisaraskust: 10–16,4 g (ei sisalda helipea ümbrist))

Kõrgekvaliteedilised osad

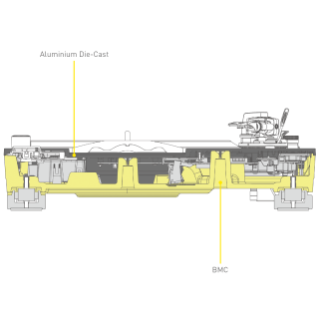

SL-1210GR2 tagab suure jäikuse, kasutades kahekihilise konstruktsiooniga koprust, mis ühendab tugevalt BMC ja valualumiiniumist raami.
Kahekihiline korpuse konstruktsioon

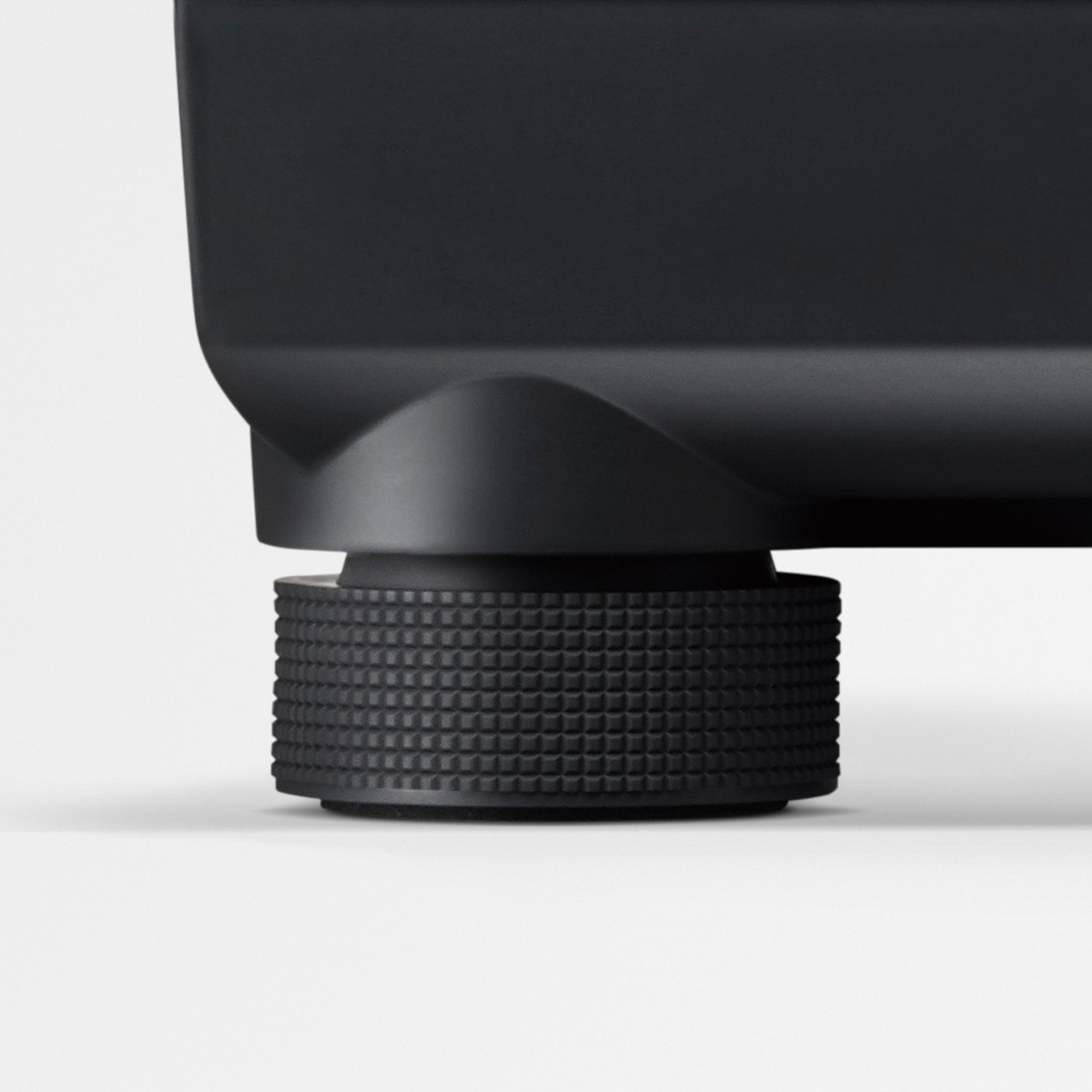

Koprust toetavate isolaatoritena kasutatakse SL-1210GR2 puhul spetsiaalset silikoonkummi, mis tagab väga head vibratsiooni summutavad omadused ja pikaajalise vastupidavuse.
Kõrge summutusvõimega silikoonisolaatorid

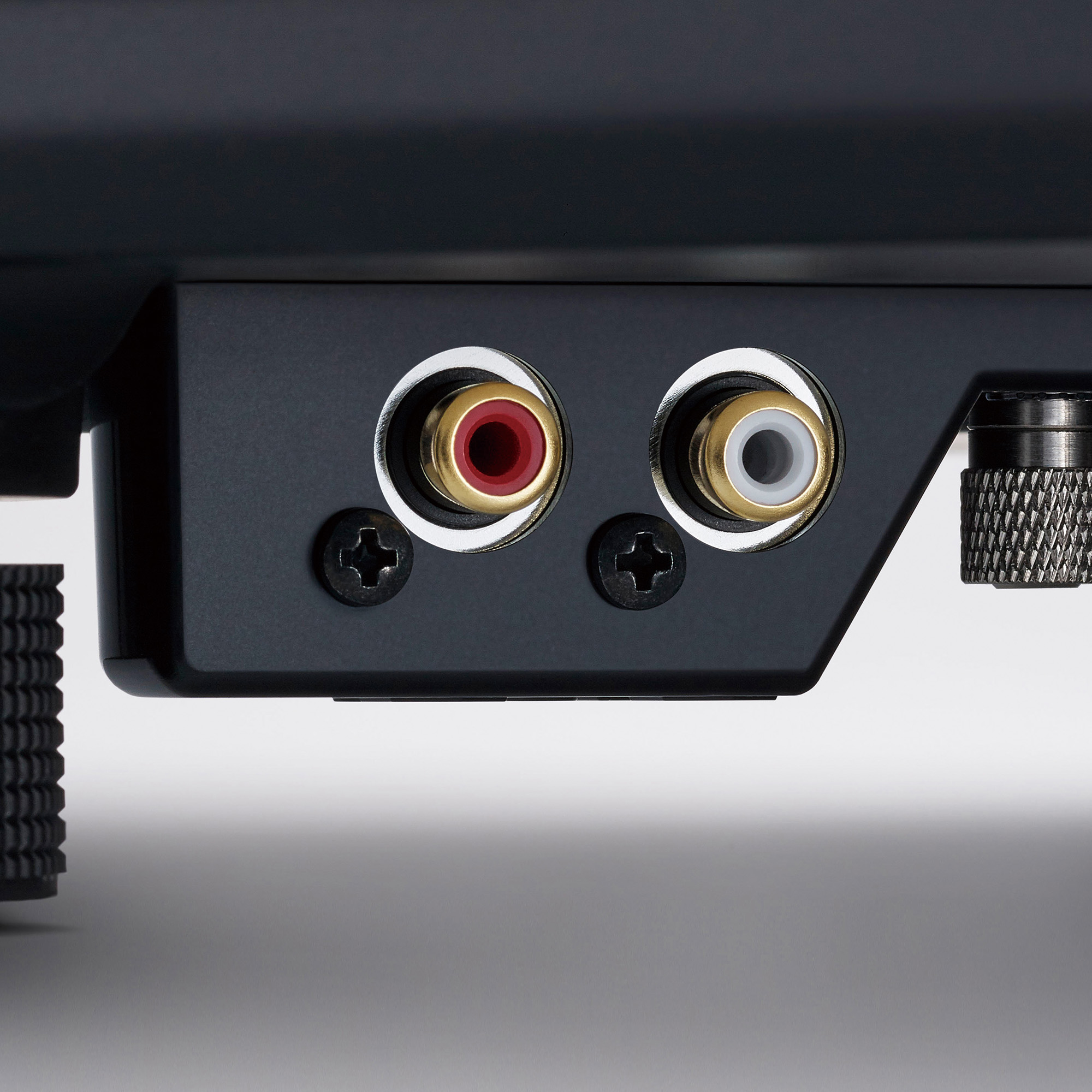

Pöördalus kasutab eemaldatavate kaablite puhul kullatud fonokontakte, samas kui korpusesisene metalli varjestav konstruktsioon vähendab välise müra efekte.
Kvaliteetsed kontaktid

Inspiratsioon

Tehnilised andmed

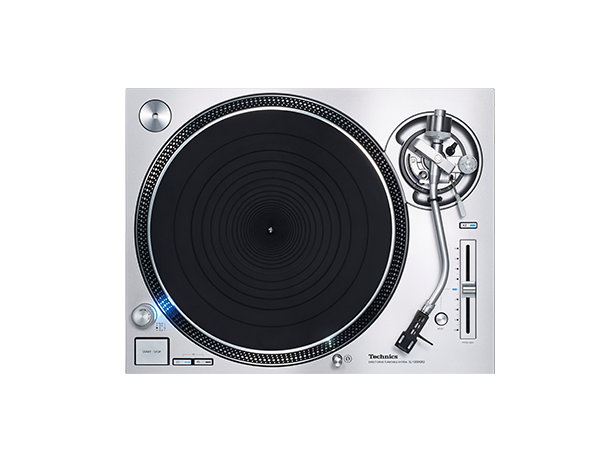

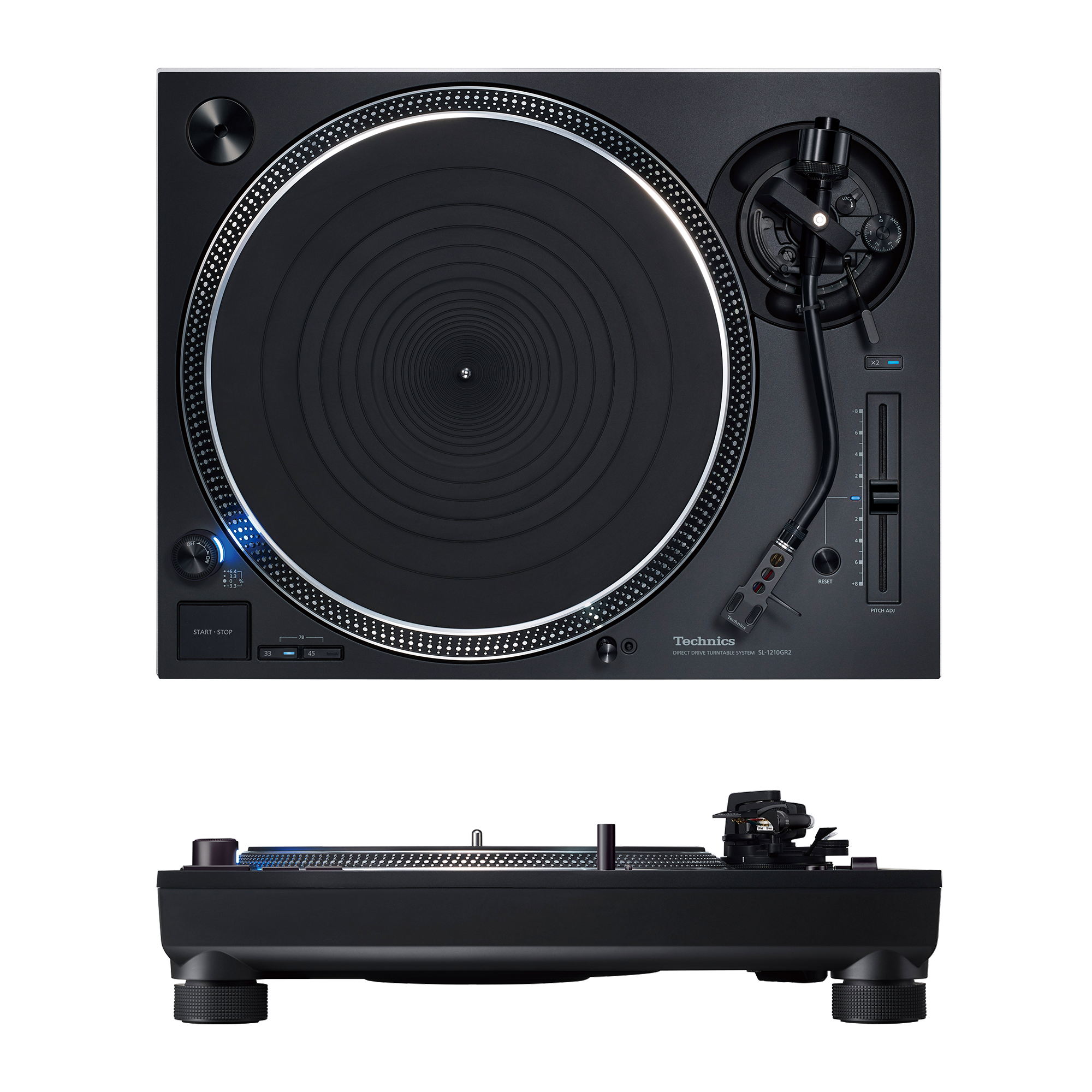

Foto Otseajamiga plaadimängijasüsteem SL-1210GR2

Suurus ja kaal

Kõrgus
173mm
Laius
453mm
Sügavus
372mm
Kaal
11.5kg

* Umbes

Südamikuta otseajamiga mootor saavutab stabiilse pöörlemise

ΔΣ-Drive summutab mootorilt lähtuva vibratsiooni ning tagab ühtlasema ja täpsema pöörlemise

Madala müratasemega madalpinge toiteahel ja lülituv vooluvarustus

Väga jäik ja vibratsiooni summutav kahekihiline alusplaat

Kõrget algliigutuse tundlikkust saavutav helikäpp

Ülijäik korpus ja suure summutusvõimega silikoonisolaatorid ühtlasema heli saavutamiseks ja erinevatest vibratsioonidest eraldamiseks

Turntable Section

  • Drive Method

    • Direct Drive
  • Motor

    • Brushless DC motor
  • Turntable Speeds

    • 33-1/3, 45 and 78 rpm
  • Pitch Adjustment Range

    • ±8% and ±16%
  • Starting Torque

    • 2.2 kg・cm
  • Build-up Characteristics

    • 0.7 s. from standstill to 33- 1/3 rpm
  • Braking system

    • Electronic brake
  • Wow and Flutter

    • 0.025% W.R.M.S.
  • Turntable Platter

    • Aluminum diecast
      Diameter:332mm
      Weight:Approx. 2.5kg (Including a rubber sheet)

Tonearm Section

  • Type

    • Static Balance
  • Effective Length

    • 230mm
  • Overhang

    • 15mm
  • Tracking Error Angle

    • Within 2° 32' (at the outer groove of 30cm(12") record)
      Within 0° 32' (at the inner groove of 30cm(12") record)
  • Offset Angle

    • 22°
  • Arm Height Adjustment Range

    • 0 - 6mm
  • Stylus Pressure Adjustment Range

    • 0 - 4g (Direct Reading)
  • Headshell weight

    • Approx. 7.6g
  • Applicable Cartridge Weight Range

    • (without auxiliary weight)
      5.6 - 12.0g
      3.1 - 9.5g (using cartridge spacer)
      14.3 - 20.7g (including head shell)
      (with auxiliary weight)
      10.0 - 16.4g
      7.5 - 13.9g (using cartridge spacer)
      18.7 - 25.1g (including head shell)
  • Cartridge Mounting Dimension

    • 12.7 mm (1/2") interval
  • Head Shell Terminal Lug

    • 1.2mmφ 4-pin terminal lug

Terminals

  • Audio Output

    • PHONO (Pin Jack) x 1
      EARTH TERMINAL x 1

General

  • Power Supply

    • AC220-240 V, 50/60 Hz
  • Power Consumption

    • 11 W (Power ON)
      0.3 W (Power OFF)
  • Dimensions (W x H x D)

    • 453 x 173 x 372 mm
  • Weight

    • Approx. 11.5kg
  • Operating temperature range

    • 0℃ to +40℃
  • Operating humidity range

    • 35% to 80% RH (no condensation)
  • Accessories

    • Turntable, Turntable sheet, Dust cover,
      EP record adaptor, Balance weight,
      Auxiliary weight, Cartridge spacer
      Head shell, Overhang gauge,
      Screw set for cartridge, PHONO cable,
      PHONO earth lead, AC power supply cord,
      Owner's Manual
