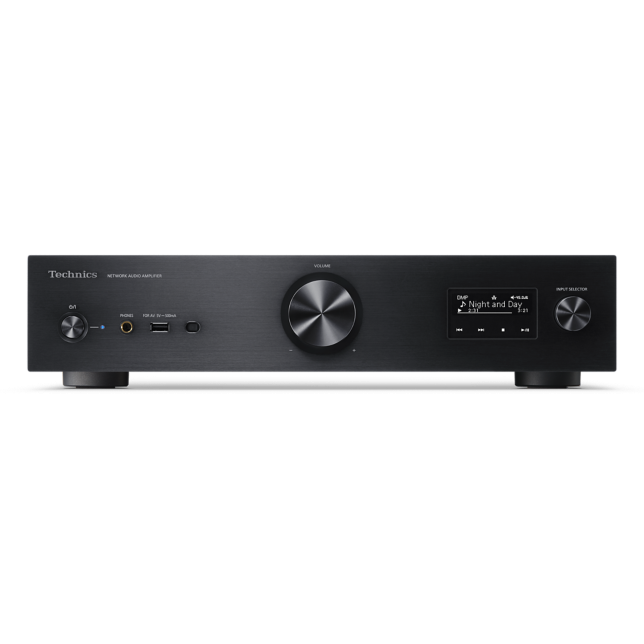

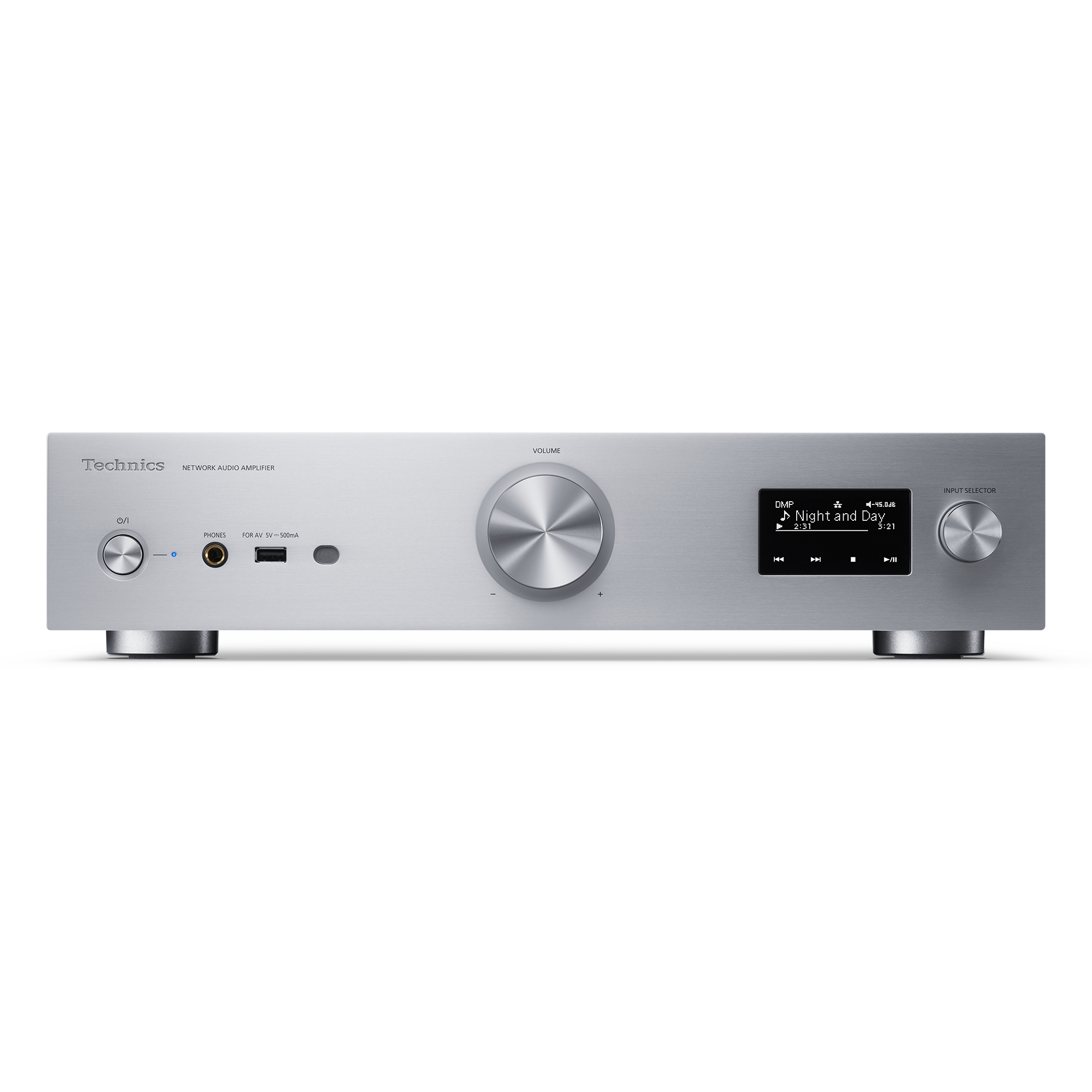

Δικτυακός ενισχυτής ήχου SU-GX70

O SU-GX70 χρησιμοποιεί έναν πλήρως ψηφιακό ενισχυτή που ενσωματώνει τη φημισμένη τεχνολογία ψηφιακού ήχου της Technics. Το ψηφιακό σύστημα μετάδοσης επεξεργάζεται τα σήματα πλήρως ψηφιακά σε όλα τα στάδια από την είσοδο έως την έξοδο. Σε σύγκριση με την αναλογική μετάδοση, το σύστημα αυτό είναι λιγότερο ευαίσθητο στην υποβάθμιση του σήματος που προκαλείται από εξωτερικό θόρυβο, εξασφαλίζοντας ακριβέστερη μετάδοση. Η ακριβής επεξεργασία σήματος όχι μόνο παρέχει ψηφιακό ήχο υψηλής ανάλυσης, αλλά διατηρεί επίσης τον απαλό ήχο που παράγουν οι αναλογικές ηχογραφήσεις.
Επιπλέον, έχει χρησιμοποιηθεί ο επεξεργαστής JENO Engine στο HDMI ARC (Audio Return Channel), το οποίο έχει εγκατασταθεί για πρώτη φορά σε προϊόν της Technics. Αυτό συμβάλλει στη μείωση οποιασδήποτε υποβάθμισης της ποιότητας του ήχου που προκαλείται από το jitter κατά τη μετάδοση των ψηφιακών σημάτων ήχου (S/PDIF), εξασφαλίζοντας απαράμιλλα επίπεδα ευκρίνειας στον τηλεοπτικό ήχο.

Η αντίσταση των ηχείων αλλάζει με κάθε συχνότητα και απαιτείται ένας ενισχυτής ισχύος για την οδήγηση των ηχείων ώστε να μην επηρεάζεται από τα χαρακτηριστικά του ηχείου. Ωστόσο, οι συμβατικοί ψηφιακοί ενισχυτές συνδέονται με τα ηχεία μέσω ενός χαμηλοπερατού φίλτρου στο στάδιο εξόδου, οπότε επηρεάζονται ακόμη πιο έντονα από τα χαρακτηριστικά της αντίστασης των ηχείων. Επιπρόσθετα, αν και τα χαρακτηριστικά πλάτους των συμβατικών ενισχυτών λόγω αρνητικής ανάδρασης βελτιώθηκαν, τα χαρακτηριστικά φάσης δεν μπόρεσαν να βελτιωθούν.

Έτσι, αναπτύξαμε έναν αλγόριθμο προσαρμοζόμενης βελτιστοποίησης της σύνθετης αντίστασης των ηχείων, ο οποίος πραγματοποιεί διόρθωση της ιδανικής κρουστικής απόκρισης μέσω ψηφιακής επεξεργασίας σήματος, μετρώντας τα χαρακτηριστικά πλάτους-φάσης συχνότητας του ενισχυτή με τα συνδεδεμένα ηχεία. Αυτή η τεχνική επιτρέπει την εξομάλυνση των χαρακτηριστικών συχνότητας του πλάτους και της φάσης, η οποία δεν είχε επιτευχθεί προηγουμένως από τους ενισχυτές, ενώ παράλληλα παρέχει έναν ήχο με πλούσια έκφραση.

H σχεδίαση του τροφοδοτικού είναι εξαιρετικά σημαντική σε συστήματα ήχου που περιέχουν ενισχυτές, ψηφιακά κυκλώματα και άλλα παρόμοια εξαρτήματα. Για να εξαλειφθούν τυχόν δυσμενείς επιπτώσεις στον ενισχυτή, o SU-GX70 είναι εξοπλισμένο με αποκλειστικό τροφοδοτικό για τα κυκλώματα του τελικού ενισχυτή, το οποίο είναι ανεξάρτητο από όλα τα άλλα κυκλώματα. Ως εκ τούτου, οι ίδιοι ηλεκτρολυτικοί πυκνωτές που είναι εγκατεστημένοι σε μοντέλα υψηλών προδιαγραφών έχουν χρησιμοποιηθεί στο τροφοδοτικό του ειδικού ενισχυτή και στα εξαρτήματα του ενισχυτή ισχύος.

O SU-GX70 χρησιμοποιεί ένα τροφοδοτικό υψηλής ταχύτητας μεταγωγής περίπου 130 kHz. Με την αύξηση της συχνότητας μεταγωγής, μειώνονται οι παρεμβολές θορύβου στο εύρος ζώνης αναπαραγωγής μουσικής. Αυτό επιτρέπει την παροχή ενέργειας με υψηλή απόκριση για τα μουσικά σήματα και σημαντική δυνατότητα οδήγησης ηχείων.

Για να μπορέσει o SU-GX70 να λάβει σήματα ήχου μέσω του HDMI ARC (Audio Return Channel), λόγω των προδιαγραφών, πρέπει πρώτα να εξέλθουν σήματα βίντεο από τον SU-GX70. Ωστόσο, η έξοδος αυτών των σημάτων μπορεί να προκαλέσει ανεπιθύμητο θόρυβο.
Ως εκ τούτου, τα σήματα βίντεο εξάγονται από τον SU-GX70 με χαμηλότερο ρυθμό και η ψηφιακή τιμή του χρώματος κάθε pixel ρυθμίζεται στο μηδέν. Αυτό διασφαλίζει λειτουργία χαμηλού φορτίου μεταξύ του πομπού και του δέκτη HDMI, αποτρέποντας οποιαδήποτε ανεπιθύμητη δημιουργία θορύβου από τα σήματα βίντεο. Αυτό μειώνει επίσης τυχόν επιπτώσεις στην ποιότητα του ήχου. Επιπλέον, η μετάδοση των σημάτων από την τηλεόραση στoν επεξεργαστή JENO Engine μέσω της συντομότερης δυνατής διαδρομής ελαχιστοποιεί κάθε περαιτέρω επίπτωση από το jitter. Αυτός είναι ένας μηχανισμός που κατέχει μόνο η Panasonic/Technics ως δικαιοπάροχος HDMI.

Στη λειτουργία Pure Amplification (Καθαρή ενίσχυση), η διακοπή της τροφοδοσίας ρεύματος στα κυκλώματα δικτύου και HDMI απομακρύνει κάθε θόρυβο από τη συσκευή ή την κεραία. Αυτό εξασφαλίζει αναπαραγωγή μουσικής με ακόμη καλύτερη ευκρίνεια.

Το κύκλωμα του διακριτού ενισχυτή που χρησιμοποιείται στον SU-GX70 επανασχεδιάστηκε και προσαρμόστηκε από το κύκλωμα που χρησιμοποιήθηκε στον SU-R1000 και χρησιμοποιήθηκε η ίδια συμμετρική διάταξη.
Επιπλέον, έχουν υιοθετηθεί και άλλα εξαρτήματα ήχου της ίδιας υψηλής ποιότητας με αυτά που χρησιμοποιούνται στον SU-R1000, όπως FET χαμηλού θορύβου, αντιστάσεις λεπτού φιλμ, πυκνωτές φιλμ και ηλεκτρολυτικοί πυκνωτές. Με αυτόν τον τρόπο, η συσκευή έχει ρυθμιστεί προσέχοντας κάθε λεπτομέρεια.
