Systém gramofónu s priamym pohonom SL-1000R

SL-1000R

Referenčná trieda

Funkcie

Bezjadrový motor s priamym pohonom

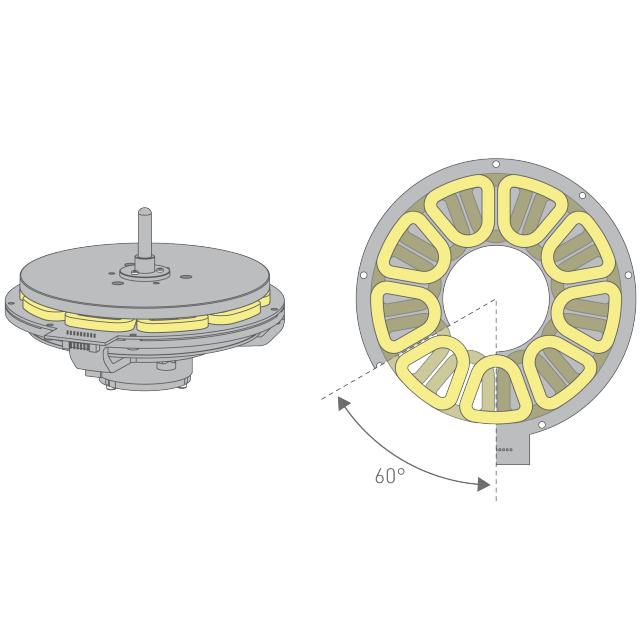

Concept of Direct Drive Motor
Motor, ktorý tvorí srdce gramofónu s priamym pohonom, je založený na bezjadrovom motore s priamym pohonom. Bol vyvinutý pre model SL-1200G uvedený na trh v roku 2016 a ďalej zlepšovaný. Motor s priamym pohonom, dvojitou cievkou a dvojitým rotorom, ktorý bol novovyvinutý na tento účel, mal cievky na oboch stranách pre 12-kolíkový, 18-cievkový pohon s dostatočne vysokým krútiacim momentom na pohon ťažkého taniera (približne 7,9 kg). Odsadenie cievok na oboch stranách o 60 stupňov zlepšilo pevnosť podkladu, potlačilo jemné vibrácie a znížilo vlastnú indukčnosť. Tieto zlepšenia dosiahli stabilnú rotáciu s 0,015 % vlnením a chvením alebo menším, čo sa považuje za limit merania. Takisto axiálne ložiská podporujúce ťažký tanier využívajú špeciálny technický plast, ktorý poskytuje vysokú pevnosť aj spoľahlivosť.

Potlačenie nežiaducich vibrácií motora

Concept of Suppressing Unwanted Motor Vibration
Motor, ktorý bol vyvinutý pre model SL-1200G, slúžil ako platforma pre motor s priamym pohonom. Dvojitá cievka, zosilnené axiálne ložiská a rám so zvýšenou pevnosťou viedli k stabilizovanému motoru s nízkym ťažiskom. Umiestnením dvoch závaží z nehrdzavejúcej ocele s vysokou pevnosťou a vysokou špecifickou hmotnosťou do spodnej časti rámu sa zachovala pevnosť a nízke ťažisko. Tieto dôkladné opatrenia na zabránenie nežiaducim vibráciám pomáhajú dosiahnuť ohromujúcu presnosť otáčania a zlepšiť odstup signálu od šumu.

Ťažký tanier gramofónu

Concept of Heavyweight-class Turntable Platter, Graph of Vibration damping characteristic
Otočný tanier umiestňuje volfrámové závažia, ktoré majú extrémne vysokú mernú hmotnosť a ťažko sa spracovávajú, na vonkajší okraj mosadzného závažia s hrúbkou 10 mm. Mosadzné závažie je nalaminované na hliníkový tlakový odliatok, vďaka čomu má tanier celkovú hmotnosť približne 7,9 kg a zotrvačnú hmotnosť približne 1 tonu・cm. Na zadnom povrchu je tiež pripevnená tlmiaca guma na elimináciu nežiaducich vibrácií, čím vzniká 3-vrstvová konštrukcia a dosahuje sa vysoká pevnosť a vynikajúce vlastnosti tlmenia vibrácií.

Samostatná riadiaca jednotka

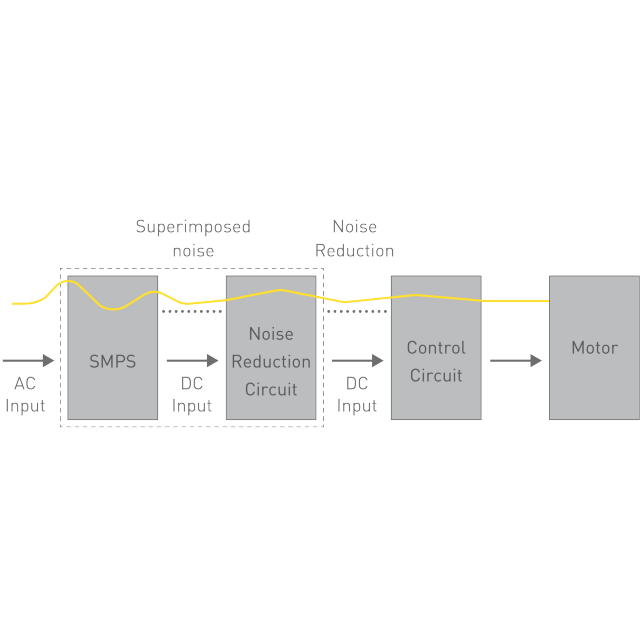

Concept of Separate Control Unit
Riadiaca jednotka je oddelená od hlavnej jednotky, aby sa potlačil vplyv nežiaduceho šumu na hlavnú jednotku. Na dosiahnutie napájacieho obvodu, ktorý poskytuje dobrú reguláciu vysokého krútiaceho momentu, sa používa spínací zdroj napájania. Spínací zdroj napájania je vybavený jedinečnou technológiou, ktorá pomocou novovyvinutého obvodu na obmedzenie nežiaduceho šumu zabezpečuje napájanie s minimálnym šumom, čím sa obmedzuje šum pri snímači. Na komunikáciu medzi hlavnou a riadiacou jednotkou sa používa vysokospoľahlivý systém, ktorý odoláva účinkom vonkajšieho šumu, aby sa minimalizoval šum aj počas komunikácie. Tieto dôkladné opatrenia na zníženie šumu prispievajú k najvyššej úrovni odstupu signálu od šumu na svete.

Nastavenie minút a indikácia otáčok

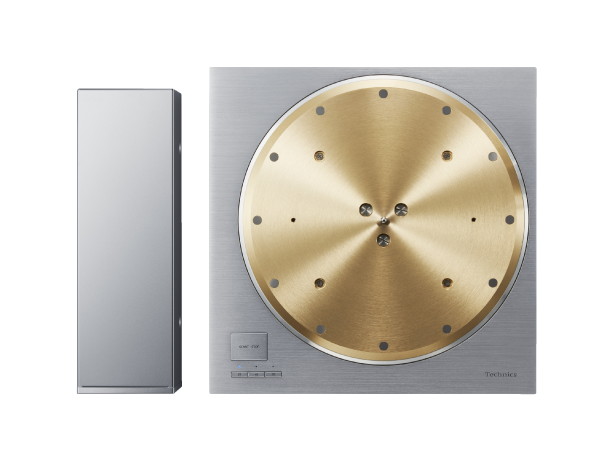

Photo of Control Unit, Photo of Turntable Button
Tento gramofón podporuje nielen analógové platne LP (33 1/3 ot./min.) a EP (45 ot./min.), ale aj SP (78 ot./min.). Otáčanie (ot./min.) možno z riadiacej jednotky nastaviť aj na dve desatinné miesta (maximálne ±16 %). Displej OLED tiež dokáže zobrazovať otáčanie s presnosťou na dve desatinné miesta, takže používateľ môže mimoriadne presné otáčanie počuť aj vidieť.

Vysokocitlivá prenoska

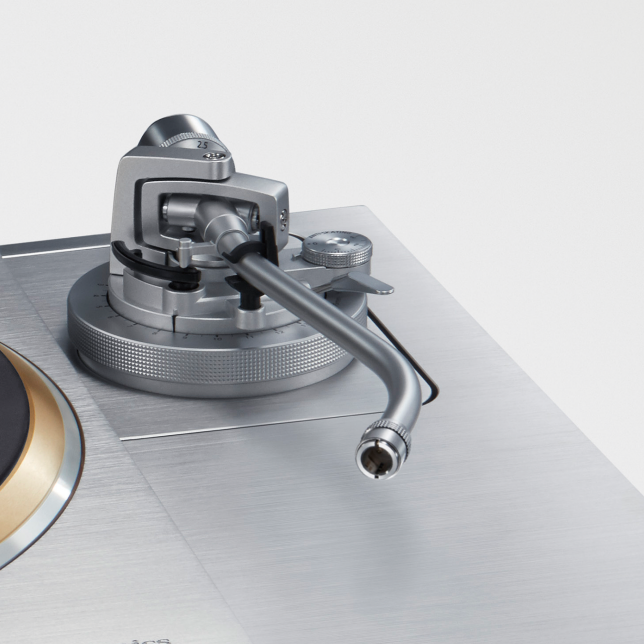

Photo of High-sensitivity Tonearm
Spoločnosť Technics tradične používa univerzálnu prenosku typu S so statickým vyvážením a ľahkou, vysokotlmiacou horčíkovou rúrkou, aby prenoska presne sledovala otáčanie platne. Závesná konštrukcia prenosky využíva vysokopresné ložiská. Vysokokvalifikovaní japonskí remeselníci zvládajú všetky montáže a úpravy, aby dosiahli vysokú citlivosť počiatočného pohybu na presné sledovanie drážok vyrytých do platní. Na internú kabeláž sa používa bezkyslíková meď, aby hudobný signál prenášaný z kazety nebol tlmený a aby sa hudobná energia vyrytá do platne nestrácala, čím sa vytvárajú veľmi živé zvuky.

Základňa prenosky

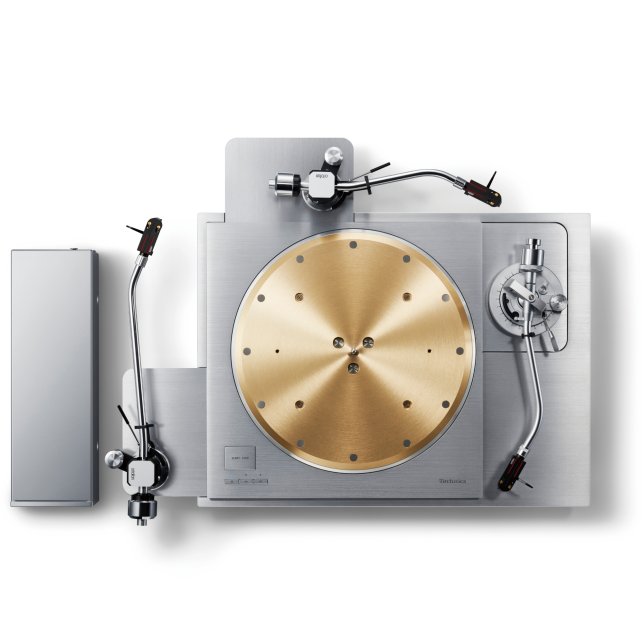

Photo of Tonearm Base Customisation

Základňa prenosky, ku ktorej je prenoska pripevnená, je pevne integrovaná s časťou gramofónu. Pri porovnaní základnej časti gramofónu s montážnou konštrukciou prenosky je vzťah medzi ložiskami prenosky, ložiskami gramofónu a polohou ihly vždy konštantný. Tým vzniká štruktúra, v ktorej vibrácie spôsobené pevnosťou materiálov základne gramofónu majú minimálny vplyv a výkon prenosky je maximalizovaný. Je možné dokúpiť aj voliteľnú základňu prenosky, ktorá okrem štandardnej prenosky umožňuje namontovať existujúcu krátku alebo dlhú prenosku od spoločnosti SME alebo Ortofon (až tri vrátane štandardnej prenosky).

Pozrite si ďalšie podrobnosti o možnostiach základne prenosky

* Príklad prispôsobenia

Inšpirujte sa

Špecifikácie

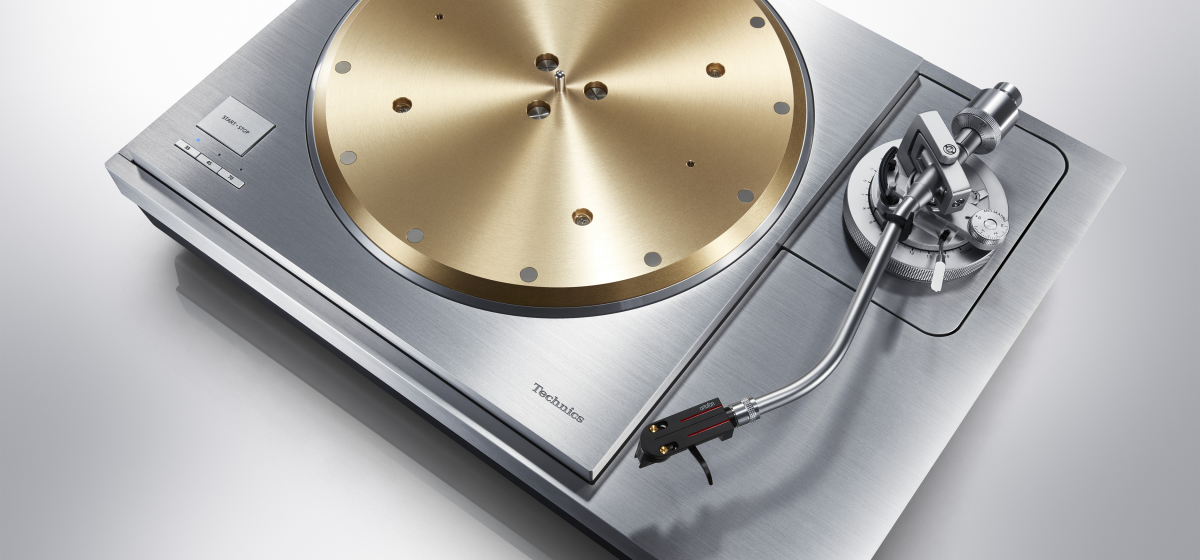

Fotografia Systém gramofónu s priamym pohonom SL-1000R

Veľkosť a hmotnosť

Výška
188mm
Šírka
531mm
Hĺbka
399mm
Hmotnosť
40.2kg

Bezjadrový motor s priamym pohonom

Potlačenie nežiaducich vibrácií motora

Ťažký tanier gramofónu

Samostatná riadiaca jednotka

Vysokocitlivá prenoska

Pevná skrinka a vynikajúco tlmiaci silikónový izolant

Sekcia gramofónu

  • Spôsob pohonu

    • Priamy pohon
  • Motor

    • Bezkontaktný motor napájaný jednosmerným prúdom
  • Rýchlosti gramofónu

    • 33 1/3, 45, 78 ot./min.
  • Rozsah nastavenia

    • ±16 %
  • Počiatočné otáčky

    • 0,39 N・m / 4,0 kg・cm
  • Vlnenie a chvenie

    • 0,015 % W.R.M.S.
  • Otočný tanier gramofónu

    • Kombinácia mosadze a hliníka liateho pod tlakom
      Priemer: 323 mm
      Hmotnosť: približne 7,9 kg (vrátane podložky gramofónu)

Sekcia prenosky

  • Typ

    • Univerzálna, statická rovnovážna
  • Efektívna dĺžka

    • Od otočného čapu prenosky po ihlu: 254mm
      Od otočného čapu prenosky po os: 239mm
  • Previs

    • 15 mm.
  • Uhol sledovania chýb

    • Do 1° 48' (na vonkajšej drážke 30 cm (12") platne)
      Do 0° 30' (na vnútornej drážke 30 cm (12") platne)
  • Uhol posunu

    • 21°
  • Rozsah nastavenia výšky ramena

    • 0 – 15 mm
  • Rozsah nastavenia tlaku ihly

    • 0 – 4 g (priame čítanie)
  • Rozsah hmotností použiteľných kaziet (vrátane hlavy)

    • 15,9 – 19,7 g (bez pomocného závažia)
      18,8 – 23,6 g (s malým pomocným závažím)
      22,5 – 26,3 g (so stredným pomocným závažím)
      26,0 – 31,0 g (s veľkým pomocným závažím)

Konektory

  • Zvukový výstup

    • PHONO (konektor DIN) × 1 * Len rovný kábel

Všeobecne

  • Napájanie

    • Striedavé napätie 110 – 240 V, 50/60 Hz
  • Spotreba energie

    • 10 W
      Približne 0,05 W (pohotovostný režim)
  • Rozmery (š × v × h)

    • Hlavná jednotka 531 × 188 × 399 mm
      Riadiaca jednotka 110 × 84 × 350 mm
  • Hmotnosť

    • Hlavná jednotka približne 40,2 kg
      Riadiaca jednotka približne 2,1 kg
  • Rozsah teplôt počas prevádzky

    • 0° až +40°
  • Rozsah prevádzkovej vlhkosti

    • 35 až 80 % relatívnej vlhkosti (bez kondenzácie)
  • Príslušenstvo

    • Gramofón, podložka gramofónu, adaptér platní EP, závažie, pomocné závažie (malé, stredné, veľké), ukazovateľ previsu, súprava skrutiek pre gramofón, odpojiteľné držadlo, imbusový kľúč, izolačný nástavec, protiprachový kryt, napájací kábel, návod na obsluhu
