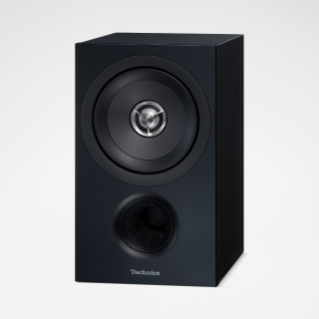

Reproduktorový systém SB-C600

SB-C600

Reproduktor špičkovej triedy

Funkcie

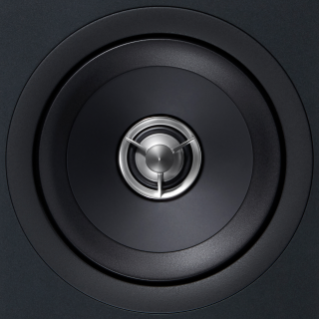

Pokročilá fázovo presná budiaca jednotka

Pokročilá fázovo presná budiaca jednotka
Na reprodukciu hudby so zlepšeným priestorovým vyjadrením zvuku treba, aby boli všetky zvukové vlny vychádzajúce z jednotky reproduktora zarovnané bez ohľadu na polohu počúvania. Koncept bodového zdroja zvuku je jedným z ideálnych prístupov na dosiahnutie tohto cieľa.
Na realizáciu reprodukcie bodového zdroja zvuku bola prijatá koaxiálna konfigurácia, ktorá sa potom skombinovala s originálne tvarovaným konektorom lineárnej fázy na vyrovnanie fáz. Membrána s plynulým prenosom vytvorená pomocou plytkej membrány a hladkého tvaru okraja zas zaručuje minimálny odraz zvuku. Výsledkom je sférická vlna so zarovnanými čelami vĺn produkovaných zvukov.
2-smerová koaxiálna jednotka reproduktora SB-C600 umožňuje jasnú lokalizáciu zvukového obrazu a plynulý vysokokvalitný zvuk, ktorý je plný emócií. Zároveň preberá koncepciu bodového zdroja zvuku a lineárnej fázy, ktorú spoločnosť Technics neúprosne sleduje.

Konektor lineárnej fázy

Konektor lineárnej fázy
Originálne tvarovaný akustický konektor je umiestnený na prednej strane membrány tweetera a poskytuje reprodukciu zvuku s vysokým rozlíšením a široké zvukové pole.

Membrána s plynulým prenosom

Membrána s plynulým prenosom
Ak sa na povrchu prenášajúcom zvuk vyskytnú nepravidelnosti zvukovej vlny, čelo vlny sa v dôsledku tvaru nepravidelností naruší a má za následok degradáciu frekvenčných vlastností. Na degradáciu zvukových vlastností bývajú náchylnejšie vysoké frekvencie, ktoré majú krátke vlnové dĺžky. Membrána basového reproduktora v koaxiálnej jednotke reproduktora má plytký tvar a hladký okraj na zníženie odrazu zvuku. Výsledkom je minimálne rušenie čiel zvukových vĺn vychádzajúcich z membrány, aby sa dosiahla vynikajúca frekvenčná odozva a fázové vlastnosti, ako aj široká smerovosť.
Táto konfigurácia dosahuje široké zvukové pole, ako aj plynulý a bohatý stredný až vysokofrekvenčný rozsah.

Port s plynulým prenosom

Port s plynulým prenosom
Port Bass Reflex bežného tvaru vytvára veľký vzduchový vír, ktorý spôsobuje nepríjemný vysokofrekvenčný šum. Spoločnosť Technics využila metódu riadenia prúdenia vzduchu aplikovanú na krídla lietadiel a pomocou analýzy toku navrhla prierezový tvar portu. Optimálne navrhnutý tvar portu nespôsobuje narušenie prúdenia vzduchu pri otvore a zaručuje vysokokvalitnú reprodukciu basov s minimálnym šumom a vynikajúcou odozvou.

Statická konštrukcia

Dôkladne odstraňuje nežiaduce alebo nechcené zvuky a reprodukuje iba zamýšľané zvuky s vysokým pomerom signálu k šumu. „Architektúra vyváženého pripevnenia budiacej jednotky“ používaná v zariadení SB-G90M2 Grand Class bola optimalizovaná pre tento model plným využitím počítačového inžinierstva (CAE). Priečka na upevnenie reproduktora, ktorá drží jednotky reproduktorov na svojom mieste, bola navyše nanovo navrhnutá tak, aby sa posilnila pevnosť celej skrinky. Kombinácia týchto faktorov maximalizuje výhody konštrukcie s ťažiskom umiestneným v strede. Pevnosť a tvar jednotlivých častí, ktoré tvoria jednotku koaxiálneho reproduktora, sa starostlivo študovali, aby sa odstránili zbytočné vibrácie a hluk.

Architektúra vyváženého pripevnenia budiacej jednotky

Architektúra vyváženého pripevnenia budiacej jednotky
SB-C600 využíva priečku na upevnenie reproduktora vytvorenú optimalizáciou koncepcie dizajnu modelu SB-G90M2 s nízkou rezonanciou a vysokou pevnosťou používajúceho CAE, aby sa dosiahol pokojný zvuk s nízkym skreslením.
Originálne tvarovaná priečka na upevnenie reproduktora drží koncentráciu napätia pod kontrolou. Priečka na upevnenie reproduktora zaručuje dostatok vetracích otvorov, aby bol zaistený plynulý tok zvukov vychádzajúcich zo zadných strán jednotiek reproduktorov a aby sa zlepšila odozva pri zachovaní nízkej rezonancie a vysokej pevnosti. Táto konštrukcia navyše znižuje vibrácie celého krytu a minimalizuje vplyv na ostatné zariadenia.

Ďalšie technológie

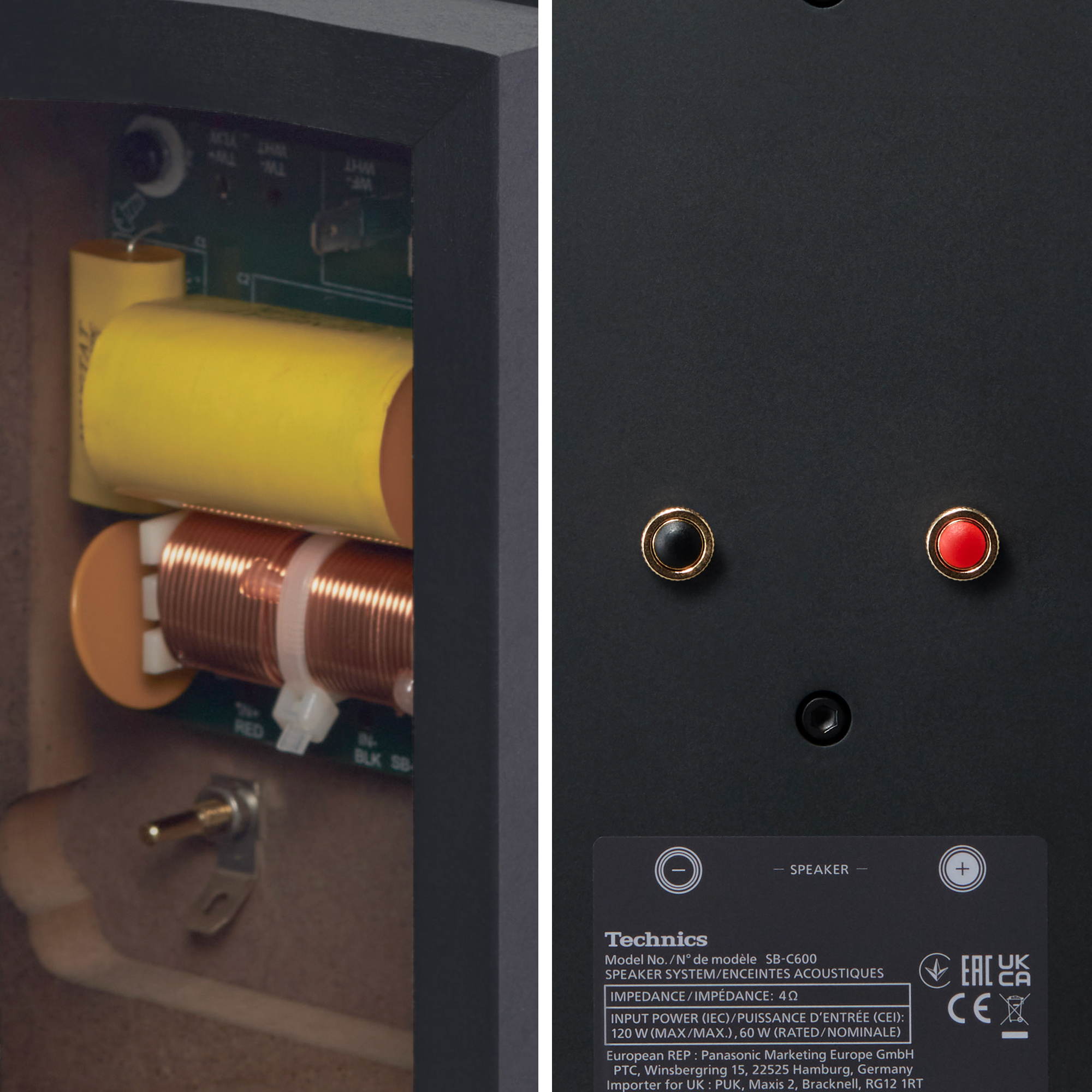

Sieťový obvod používa vysokokvalitné súčiastky, ako sú kondenzátory s polypropylénovou fóliou, vodiče OFC a ďalšie. Konektory reproduktorov sú vyrobené z mosadze.
Vysokokvalitné súčiastky

Membrány basového reproduktora a tweetera sú vyrobené z hliníkového materiálu upraveného materiálom Alumite na jednotnú kvalitu tónov a poskytujú vyvážený zvuk ako jednotka s plným rozsahom.
Membrány iba z hliníka

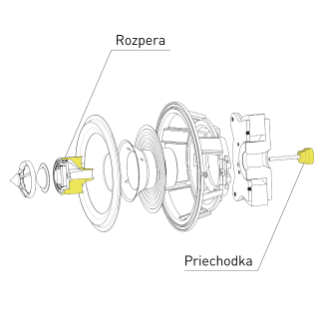

Konštrukčné časti, ako sú rozpery a priechodky vodičov, sa dôkladne analyzovali, aby sa dosiahla presná lokalizácia zvukového obrazu a eliminovali sa nežiaduce vibrácie a šum.
Dôkladne analyzované a optimalizované súčasti

Predná priečka krytu zariadenia SB-C600 je natretá matnou farbou zmiešanou s práškom a výsledkom je krásny matný povrch.
Matná čierna povrchová úprava

Inšpirujte sa

Špecifikácie

Fotografia Reproduktorový systém SB-C600

Veľkosť a hmotnosť

Výška
293mm
Šírka
173mm
Hĺbka
283mm
Hmotnosť
6.3kg

* Približne

Pokročilá fázovo presná budiaca jednotka s konektorom lineárnej fázy

Membrána s plynulým prenosom

Tichá konštrukcia s architektúrou vyváženého pripevnenia budiacej jednotky

Port s plynulým prenosom

Dôkladne analyzované a optimalizované súčasti

Vysokokvalitné súčiastky pre zvuk s vysokou čistotou

Typ

  • 2-smerový, 2-reproduktorový Bass Reflex (koaxiálny 2-smerový basový reproduktor/zabudované tweetery)

Jednotky reproduktora

  • Basový reproduktor / tweeter

    • 15 cm (6") kónusový typ × 1 / 2,5 cm (1") kupolovitý typ × 1

Impedancia

  • 4 Ω

Príkon (IEC)

  • 60 W (menovitý), 120 W (max.)

Odporúčaný výkon zosilňovača

  • 40 – 120 W (reproduktor testovaný podľa krátkodobého maximálneho testu IEC60268-5)

Úroveň akustického tlaku

  • 83 dB / 2,83 V (m)
    80 dB / W (m)

Frekvenčný rozsah

  • 40 Hz – 100 kHz (–10 dB)

Deliace frekvencie

  • 2 kHz

Rozmery (š × v × h)

  • 173 mm × 293 mm × 283 mm (vrátane 8 mm mriežky a 15 mm koncovky)

Hmotnosť

  • Približne 6,3 kg

Príslušenstvo

  • Kábel reproduktora × 2*¹, návod na obsluhu × 1
    *1 Dĺžka kábla reproduktora nemusí byť pre vaše umiestnenie dostatočná. Pripravte si vhodný kábel podľa vašich požiadaviek na inštaláciu.
