Systém gramofónu s priamym pohonom SL-1200GR2

SL-1200GR2

Gramofón Grand Class

Zlepšený obvod pohonu motora sústredený okolo novovyvinutého pohonu ΔΣ-Drive (Delta Sigma Drive) dôkladne potláča akékoľvek drobné vibrácie generované motorom. Toto je prvý článok novej generácie gramofónov Technics s priamym pohonom, ktorých cieľom je ďalšie zlepšenie kvality zvuku.

Funkcie

Nový systém pohonu motora ΔΣ-Drive (Delta Sigma Drive)

ΔΣ-Drive je nový systém, ktorý využíva odborné znalosti spoločnosti Technics v oblasti spracovania signálu PWM. Okrem zníženia vysokých harmonických zvukov nový pohon potláča vibrácie z motora na plynulejšie a presnejšie otáčanie, čím zaručuje bohatú reprodukciu hudby.
Nový systém pohonu motora ΔΣ-Drive (Delta Sigma Drive)

Prvý článok novej generácie gramofónov Technics s priamym pohonom

Od vynájdenia prvého gramofónu s priamym pohonom na svete spoločnosť Technics naďalej pracuje na zlepšovaní kvality zvuku. Teraz vyvinula pohon ΔΣ-Drive, ktorý potláča nepatrné vibrácie motora a zlepšuje presnosť elektromagnetickej konverzie kazety. Prvým článkom systémov gramofónov s priamym pohonom s touto technológiou je SL-1200GR2.

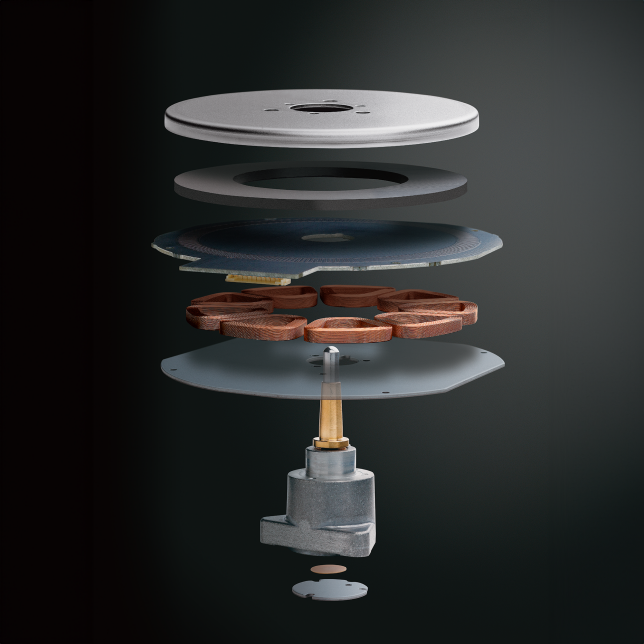

Bezjadrový motor s priamym pohonom dosahujúci stabilné otáčanie

Bezjadrový motor s priamym pohonom dosahujúci stabilné otáčanie
V roku 1970 spoločnosť Technics začala predávať prvý gramofón s priamym pohonom na svete a tento systém vzal svet útokom. Na rozdiel od remeňového pohonu a iných systémov otáčajú systémy s priamym pohonom motor pri nízkej rýchlosti a priamo poháňajú tanier, čím poskytujú množstvo výhod. Medzi príklady patrí takmer úplná absencia degradácie odstupu signálu od šumu v dôsledku vibrácií motora a spomaľovacích mechanizmov, ako aj dlhodobo vysoká spoľahlivosť, pretože nevyžaduje výmenu dielov.
V roku 2016 vyvinula spoločnosť Technics dvojrotorový bezjadrový motor s priamym pohonom, ktorý je obrátený k povrchu. Rotorové magnety umiestnené na oboch stranách eliminujú nepravidelnosti otáčania motora označované ako zúbkovanie, čo bol jedinečný problém pre systémy s priamym pohonom. Tento motor sa použil v modeli SL-1200G, čo opäť vyvolalo výraznú odozvu na trhu hi-fi systémov. SL-1200GR2 zdedil rovnakú filozofiu dizajnu s novým vývojom jednorotorového bezjadrového motora s priamym pohonom, ktorý je obrátený k povrchu, čo vedie k eliminácii zúbkovania.

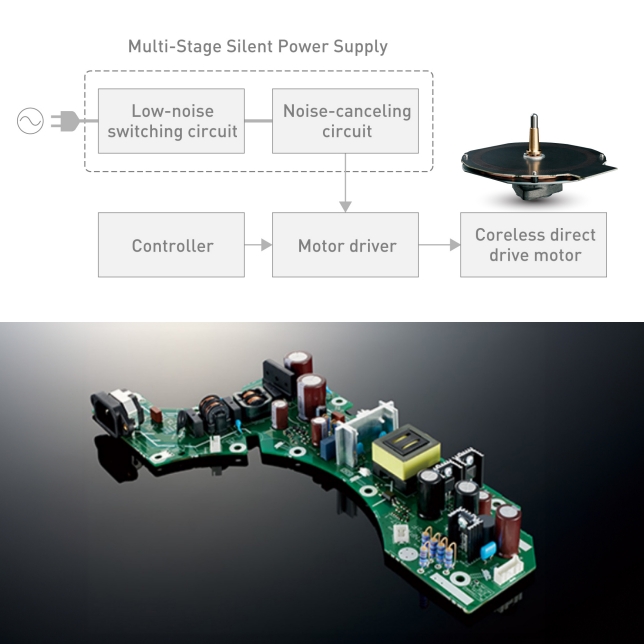

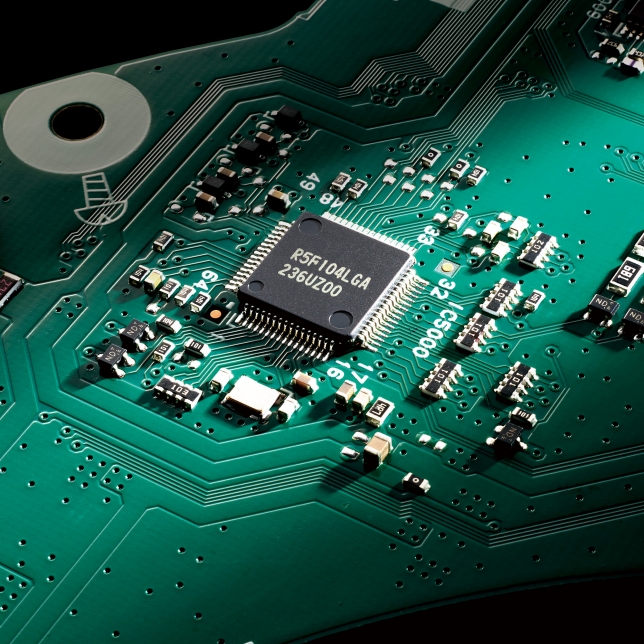

Viacfázový tichý napájací zdroj

Nízkošumový spínací obvod

Používanie vysokorýchlostného spínacieho zdroja napájania zaručuje stabilnú kapacitu napájania a menšie vlnenie a bzučanie. Použitie spínacieho zdroja napájania v gramofóne eliminuje potrebu veľkého transformátora a opatrenia proti následným mechanickým vibráciám.
Spínacia frekvencia nad 100 kHz obmedzuje vplyv šumu na šírku pásma pri prehrávaní hudby.
Nízkošumový spínací obvod

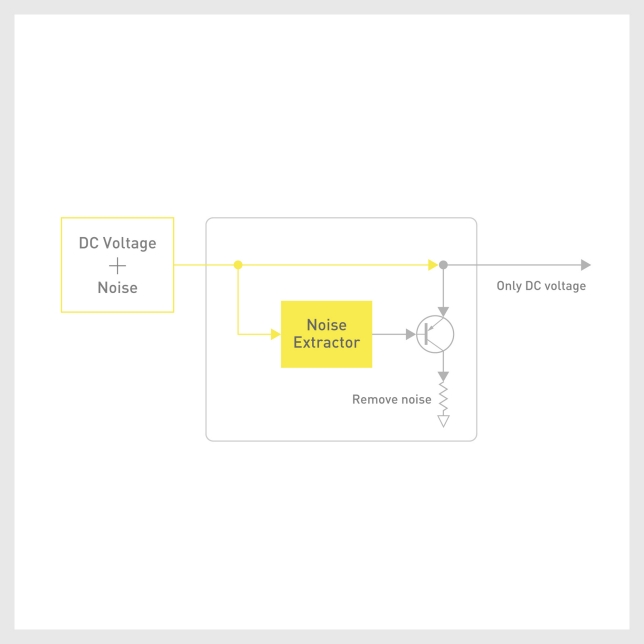

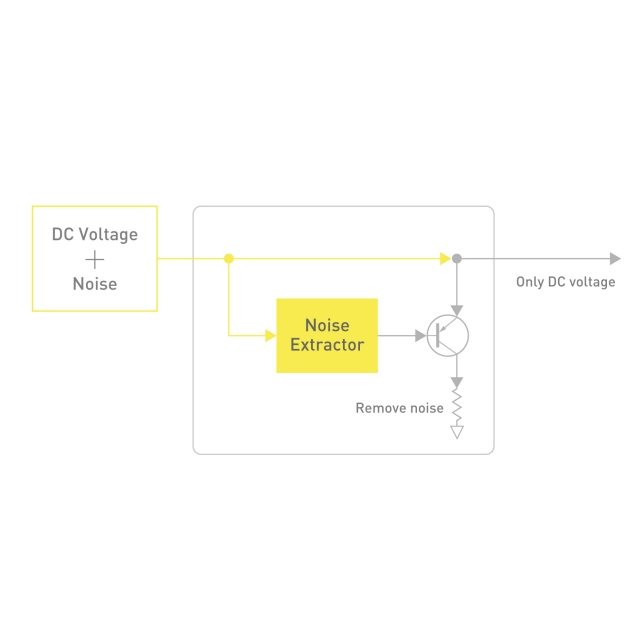

Aktívne potlačenie šumu pri zavádzaní prúdu

Táto technológia kombinuje zariadenie na detekciu šumu so zosilňovačom odchýlok. Zisťuje zvyškový šum v zdroji napájania a aplikuje inverzný fázový prúd na odstránenie zložiek šumu. Nízkofrekvenčný šum odstraňuje efektívnejšie ako regulátor, aby sa zabezpečilo ideálnejšie napájanie.
Aktívne potlačenie šumu pri zavádzaní prúdu

Sledovanie pevnosti a vlastností tlmenia vibrácií

Sledovanie pevnosti a vlastností tlmenia vibrácií

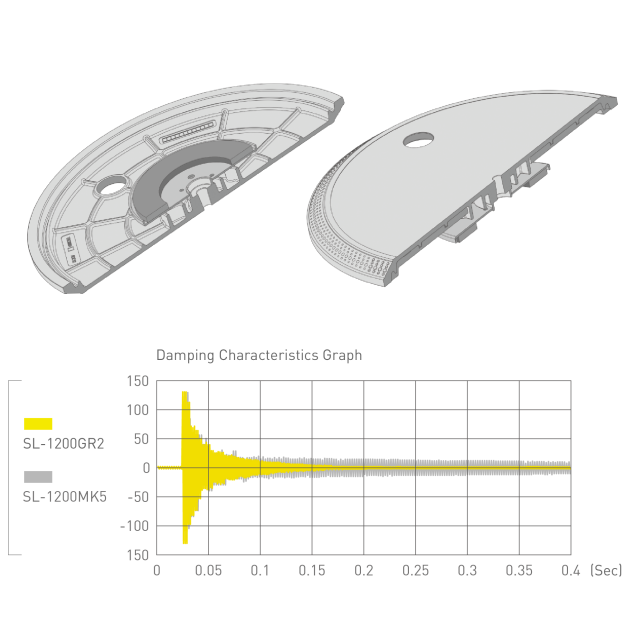

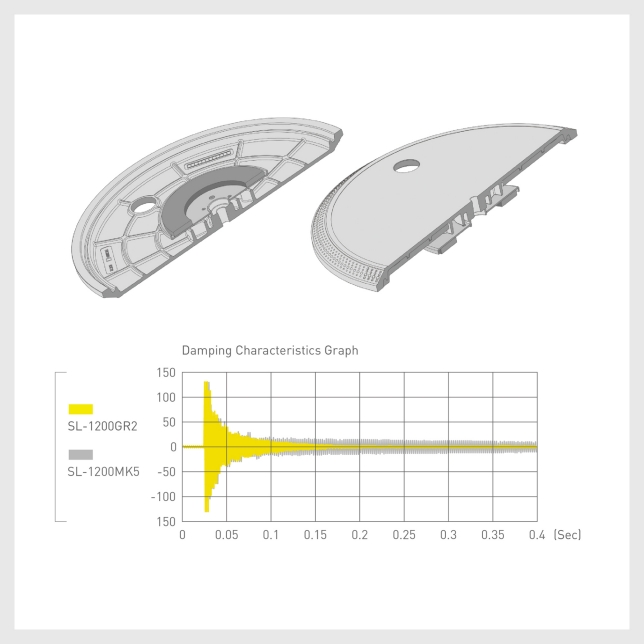

Tanier dosahuje vysokú pevnosť a vlastnosti tlmenia vibrácií pomocou dvojvrstvovej konštrukcie s tlmiacou gumou aplikovanou na celý zadný povrch hliníkového tlakového odliatku. Tým sa eliminuje zbytočná rezonancia, ktorá sa inak prenáša na platňu, a vytvára sa čistý zvuk.
Na zvýšenie zotrvačnej hmoty a zníženie vibrácií sa tvar hliníkovej tlakovo odliatej časti optimalizoval pomocou simulácie. S hmotnosťou 2,5 kg (vrátane gumenej podložky) je tanier modelu SL-1200GR2 o 0,8 kg ťažší ako pri predchádzajúcom modeli SL-1200MK5. Zadný povrch taniera má tiež spevňujúce rebrá na zlepšenie pevnosti. Zväčšením plochy kontaktu s tlmiacou gumou sa dosahujú tlmiace vlastnosti, ktoré sú oproti modelu SL-1200MK5 viac ako dvojnásobné.

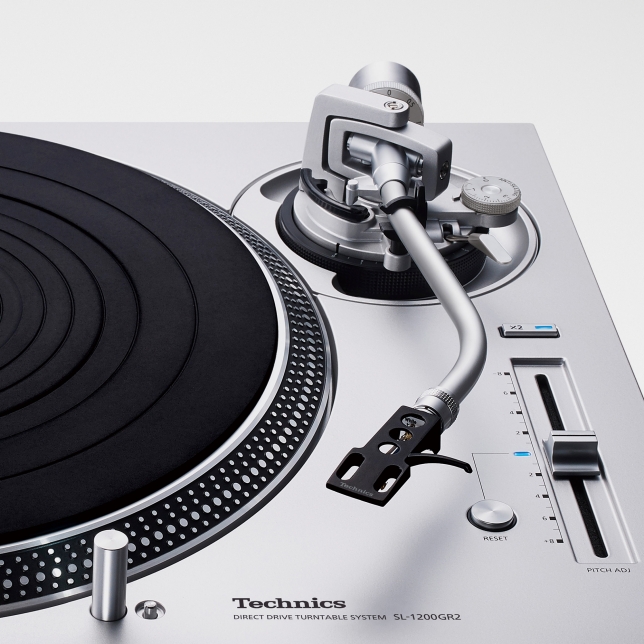

Prenoska dosahujúca vysokú citlivosť počiatočného pohybu

Prenoska dosahujúca vysokú citlivosť počiatočného pohybu
Prenoska sleduje otáčanie platne a umožňuje čítanie s vysokou presnosťou. Prenoska prevzatá spoločnosťou Technics je tradične používaná univerzálna prenoska v tvare písmena S so statickým vyvážením, ktorá využíva hliníkovú rúrku s vynikajúcou nízkou hmotnosťou a pevnosťou materiálu rúrky prenosky.
Časť ložiska prenosky so závesnou konštrukciou používa rezaný kryt s vysokopresnými ložiskami ako v prípade modelov SL-1200G a SL-1200GR. Vysoká citlivosť počiatočného pohybu 5 mg alebo menej sa dosahuje ručnou montážou a nastavením skúsenými japonskými remeselníkmi. To umožňuje presné sledovanie drážok vyrytých v platniach.
Navyše, súčasťou dodávky je jeden typ pomocného závažia a kazetu možno vymeniť za rôzne iné kazety zodpovedajúce hudobnému žánru alebo pocitom. (Hmotnosť použiteľnej kazety pri používaní dodaného pomocného závažia: 10 až 16,4 g (bez dodanej hlavy)

Vysokokvalitné súčiastky

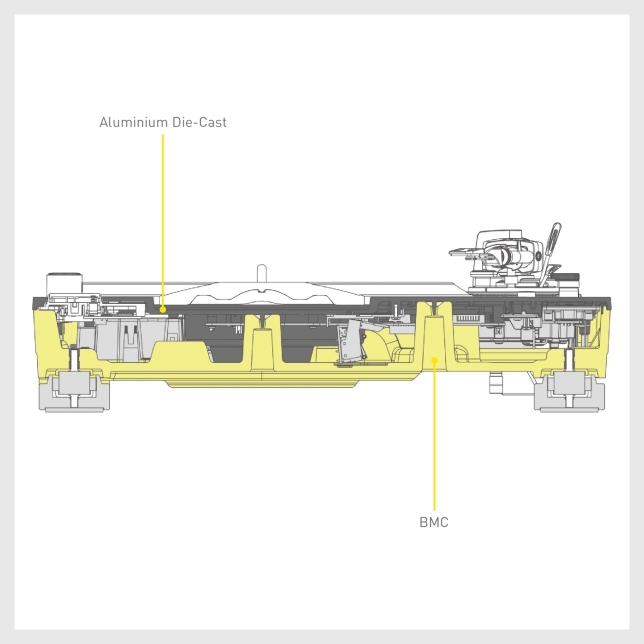

SL-1200GR2 zaručuje vysokú pevnosť použitím tela s dvojvrstvovou konštrukciou, ktorá pevne zjednocuje BMC a rám z liateho hliníka.
Dvojvrstvová konštrukcia skrinky

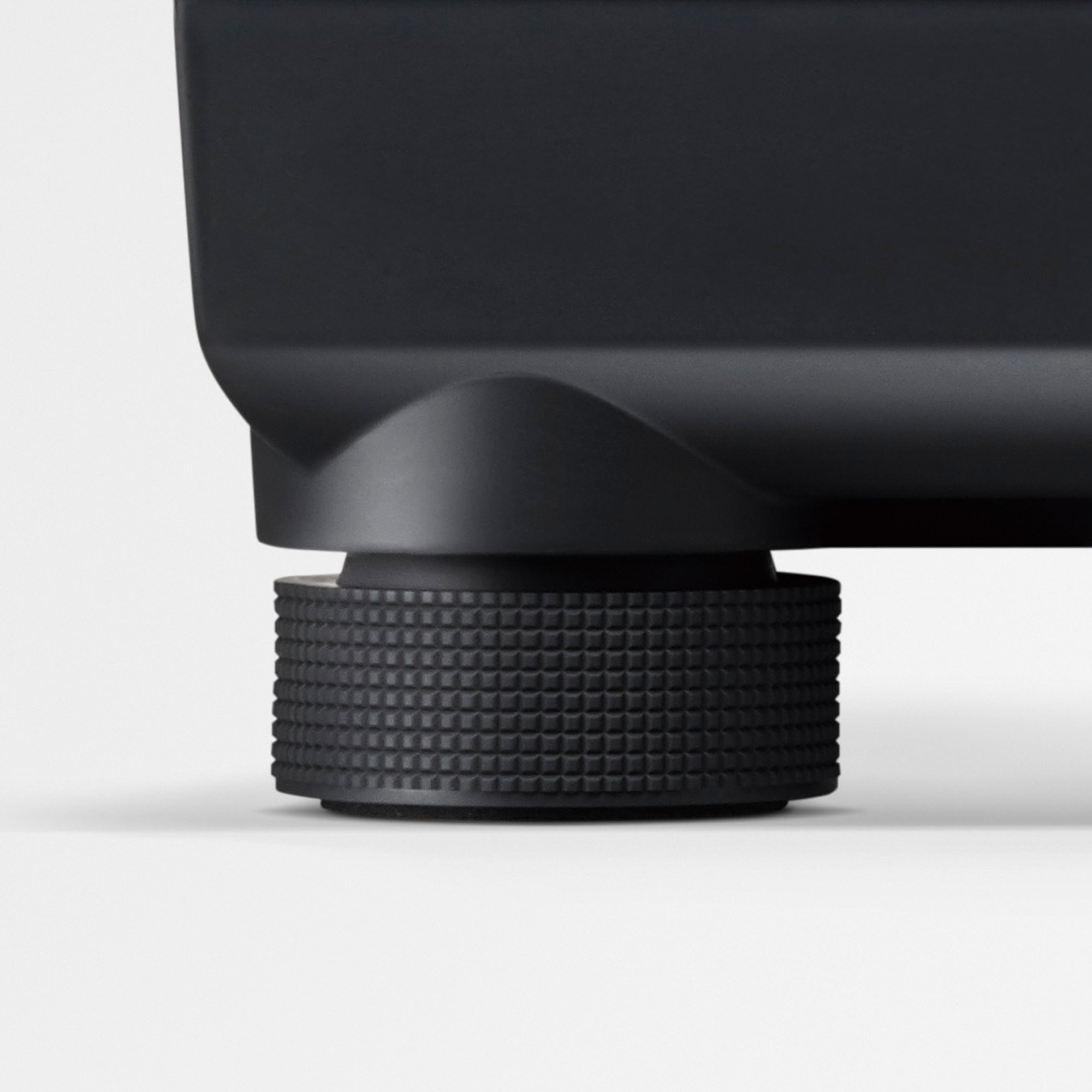

V prípade izolačných materiálov podopierajúcich telo používa model SL-1200GR2 špeciálnu silikónovú gumu zaručujúcu vysoké tlmenie vibrácií a dlhodobú spoľahlivosť.
Vynikajúco tlmiace silikónové izolanty

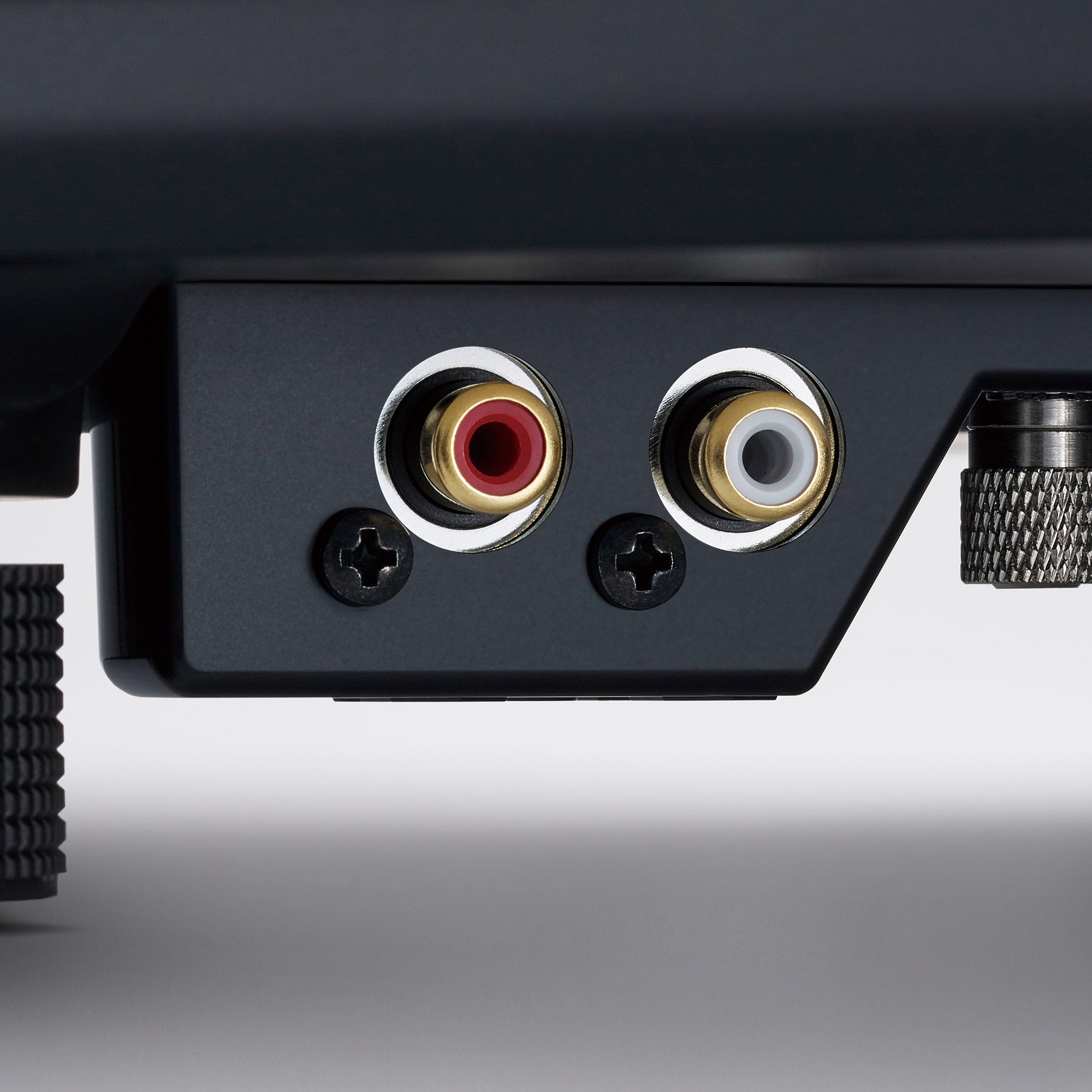

Gramofón používa pre odpojiteľné káble pozlátené konektory PHONO a kovová tieniaca konštrukcia vnútri puzdra znižuje účinky vonkajšieho hluku.
Vysokokvalitné konektory

Inšpirujte sa

Špecifikácie

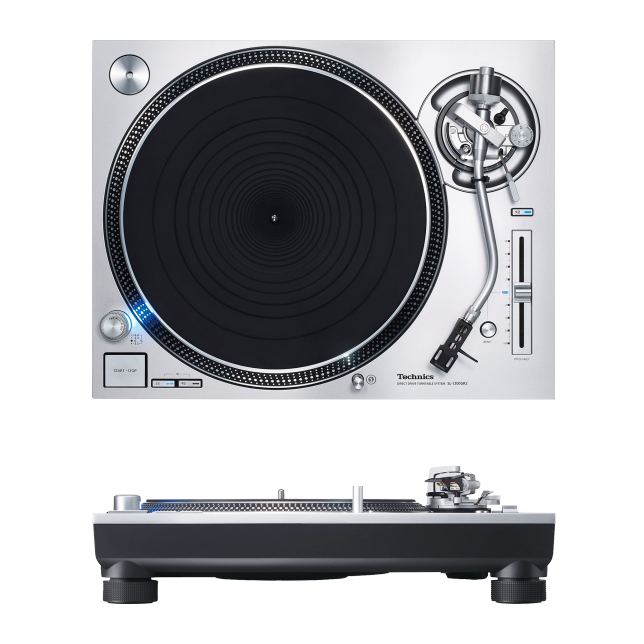

Fotografia Systém gramofónu s priamym pohonom SL-1200GR2

Veľkosť a hmotnosť

Výška
173mm
Šírka
453mm
Hĺbka
372mm
Hmotnosť
11,5kg

* Približne

Bezjadrový motor s priamym pohonom dosahujúci stabilné otáčanie

ΔΣ-Drive potláča vibrácie z motora, aby bolo otáčanie hladšie a presnejšie

Nízkošumový, nízkonapäťový napájací obvod a spínací zdroj napájania

Dvojvrstvový tanier s vysokou tuhosťou a tlmením vibrácií

Prenoska dosahujúca vysokú citlivosť počiatočného pohybu

Mimoriadne pevné telo a vynikajúco tlmiace silikónové izolačné materiály na plynulý zvuk a izoláciu od rôznych vibrácií

Sekcia gramofónu

  • Spôsob pohonu

    • Priamy pohon
  • Motor

    • Bezkontaktný motor napájaný jednosmerným prúdom
  • Rýchlosti gramofónu

    • 33 1/3, 45 a 78 ot./min.
  • Rozsah nastavenia rozstupu

    • ±8 % a ±16 %
  • Počiatočné otáčky

    • 2,2 kg・cm
  • Charakteristiky nárastu

    • 0,7 s od stavu zastavenia po 33 1/3 ot./min.
  • Brzdiaci systém

    • Elektronická brzda
  • Vlnenie a chvenie

    • 0,025 % W.R.M.S.
  • Otočný tanier gramofónu

    • Hliníkový odliatok
      Priemer: 332 mm
      Hmotnosť: približne 2,5 kg (vrátane gumenej fólie)

Sekcia prenosky

  • Typ

    • Statická rovnovážna
  • Efektívna dĺžka

    • 230mm
  • Previs

    • 15mm
  • Uhol sledovania chýb

    • Do 2° 32' (na vonkajšej drážke 30 cm (12") platne)
      Do 0° 32' (na vnútornej drážke 30 cm (12") platne)
  • Uhol posunu

    • 22°
  • Rozsah nastavenia výšky ramena

    • 0 – 6mm
  • Rozsah nastavenia tlaku ihly

    • 0 – 4g (priame čítanie)
  • Hmotnosť hlavy

    • Približne 7,6g
  • Rozsah hmotností použiteľných kaziet

    • (bez pomocného závažia)
      5,6 – 12,0 g
      3,1 – 9,5 g (pri používaní rozpery kazety)
      14,3 – 20,7 g (vrátane hlavy)
      (s pomocným závažím)
      10,0 – 16,4 g
      7,5 – 13,9 g (pri používaní rozpery kazety)
      18,7 – 25,1 g (vrátane hlavy)
  • Rozmer upevnenia kazety

    • Interval 12,7 mm (1/2")
  • Výstupok koncovky hlavy

    • 4-kolíkový výstupok koncovky, φ 1,2 mm

Konektory

  • Zvukový výstup

    • PHONO (kolíkový konektor) × 1
      UZEMŇOVACÍ KONEKTOR × 1

Všeobecne

  • Napájanie

    • 220 – 240 V, striedavý prúd, 50/60 Hz
  • Spotreba energie

    • 11 W (zapnuté)
      0,3 W (vypnuté)
  • Rozmery (š × v × h)

    • 453 × 173 × 372 mm
  • Hmotnosť

    • Približne 11,5 kg
  • Rozsah teplôt počas prevádzky

    • 0 až +40 ℃
  • Rozsah prevádzkovej vlhkosti

    • 35 až 80 % relatívnej vlhkosti (bez kondenzácie)
  • Príslušenstvo

    • Gramofón, pokrývka gramofónu, protiprachový kryt,
      adaptér platní EP, závažie,
      pomocné závažie, rozpera kazety,
      hlava, ukazovateľ previsu,
      súprava skrutiek pre kazetu, kábel PHONO,
      uzemňovací vodič PHONO, napájací kábel,
      návod na obsluhu
