Stereofónny integrovaný zosilňovač SU-G700M2

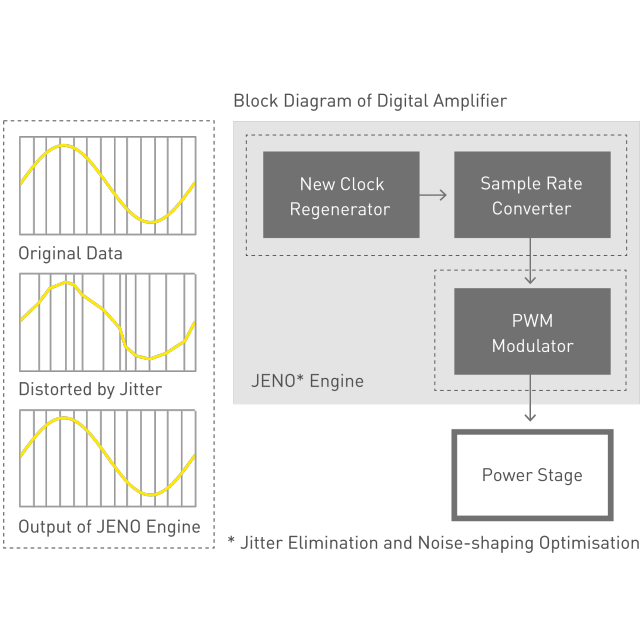

Sekcia výkonového zosilňovača SU-G700M2 používa plné digitálne zosilnenie používajúce procesor JENO Engine založený na dizajne referenčných systémov, aby sa mohlo do reproduktorov verne a bez straty prenášať obrovské množstvo zvukových údajov. SU-G700 má pôvodný obvod na zníženie chvenia, ktorý eliminuje chvenie v celom počuteľnom frekvenčnom rozsahu. Tým sa rieši problém bežných digitálnych zosilňovačov spočívajúci v zhoršovaní kvality zvuku v dôsledku chvenia. Na konverziu PWM, ktorá je dôležitá pre kvalitu zvuku, sa používa jedinečný, veľmi presný prevodný obvod PWM (Pulse Width Modulation). Optimalizáciou položiek, ako je rýchlosť, stupeň a kvantizačné číslo vzniku šumu, prostredníctvom našich jedinečných odborných znalostí, sa na signály PWM prevádzajú bez straty dokonca aj údaje v širokom dynamickom rozsahu v zdrojoch zvuku s vysokým rozlíšením. Tieto technológie poskytujú reprodukciu prirodzeného a jemne detailného zvuku, čo umožňuje vnímanie aj jemných hudobných odtieňov.

Impedancia reproduktora sa mení s každou frekvenciou a na budenie reproduktorov je potrebný výkonový zosilňovač bez toho, aby bol ovplyvnený vlastnosťami reproduktora. Bežné digitálne zosilňovače sú však vo fáze výstupu pripojené k reproduktorom cez dolnopriepustný filter, takže sú ešte viac ovplyvnené impedanciou reproduktora. Hoci sa amplitúdové vlastnosti bežných zosilňovačov v dôsledku negatívnej spätnej väzby zlepšili, fázové vlastnosti sa nemohli zlepšiť. Preto sme vyvinuli algoritmus adaptívnej optimalizácie impedancie reproduktorov, ktorý vykonáva korekciu na ideálnu impulznú odozvu. Prostredníctvom digitálneho spracovania signálu sa merajú vlastnosti frekvencie amplitúdy a fázy zosilňovača s pripojenými reproduktormi. Táto nová technika umožňuje vyrovnávať frekvenčné vlastnosti amplitúdy a fázy, čo predtým zosilňovače nedokázali, a tiež prináša zvuk s bohatým priestorovým vyjadrením.

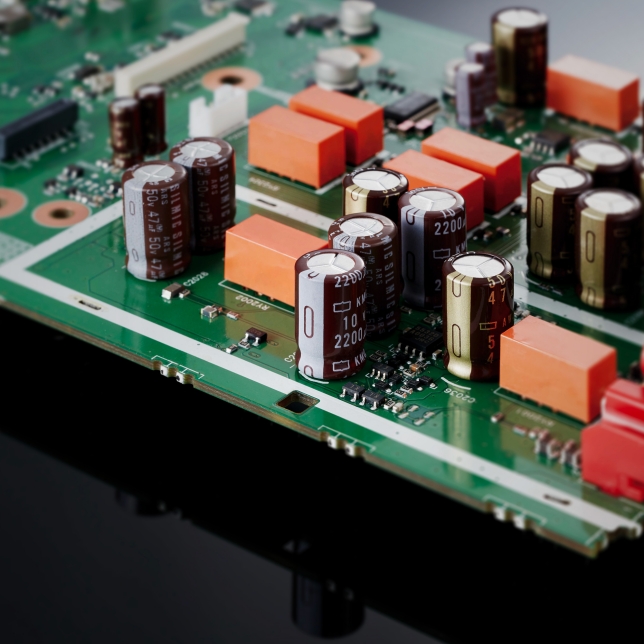

Technológia napájania v modeli referenčnej triedy SU-R1000 bola použitá na zlepšenie výkonu reproduktorov a pre pocit väčšej energie. Spínacia frekvencia sa zvýšila z konvenčného pásma 100 kHz na pásmo 400 kHz, aby sa zaistilo stabilné napätie a prúd a znížili sa nepriaznivé účinky modulačného šumu na kvalitu zvuku. Zariadenie je vybavené rovnakými súčasťami GaN FET a SiC SBD, aké sú namontované v modeli SU-R1000, aby sa zo systému vysokorýchlostného spínacieho zdroja napájania poskytoval maximálny výkon.
V neskoršej fáze je navyše k dispozícii regulátor mimoriadne nízkeho šumu. Zabraňuje zníženiu regulácie v dôsledku pevnej spínacej frekvencie a bráni miešaniu šumovej súčasti s vysokými frekvenciami. Výsledkom je napájací zdroj s nízkym šumom a vysokou odozvou, ktorý maximalizuje výkon digitálneho zosilňovača.

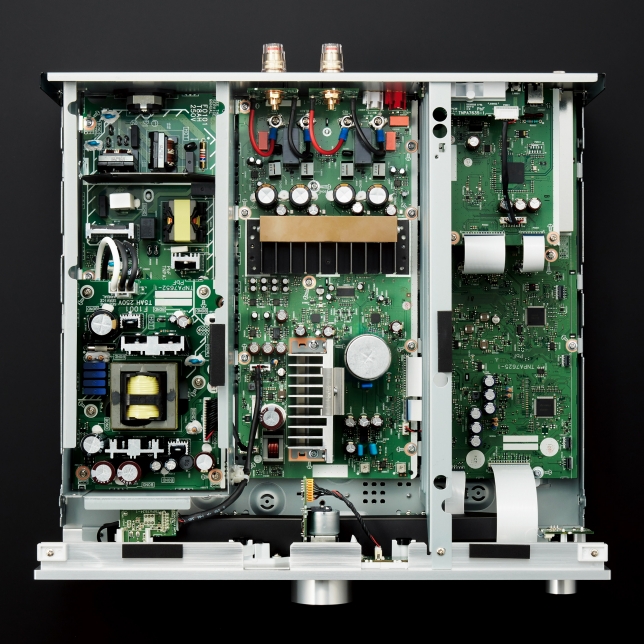

V integrovaných zosilňovačoch je množstvo obvodov vrátane obvodov, ktoré spracúvajú mikrosignály vstupov, a obvodov na spracovanie veľkého prúdu, ako sú výstupné a napájacie obvody. SU-G700M2 používa trojdielnu konštrukciu s prepážkami inštalovanými medzi blokmi obvodov podľa spracovávanej úrovne signálu. Tým sa eliminuje interferencia medzi blokmi obvodov a dosahuje sa čistý zvuk. Okrem trojdielnej konštrukcie sa SU-G700M2 dodáva so spodným šasi s dvojvrstvovou konštrukciou z oceľových plechov s hrúbkou 1,2 mm a 2 mm, horným panelom z oceľového plechu s hrúbkou 1,6 mm a hliníkovým predným panelom s hrúbkou 7 mm na lepšie tlmenie vibrácií.

Podporovaný je vstup PHONO MC. Vstup PHONO dosahuje nízky šum pomocou diferenciálnej konfigurácie paralelného pripojenia prvostupňového FET s nízkym šumom. Štvorstupňové nastavenie nárastu navyše umožňuje výber najlepšieho nárastu podľa výkonu kazety. To umožňuje optimálne prehrávanie vysokokvalitných analógovo nahraných zdrojov zvuku prispôsobených prostrediu používateľa.

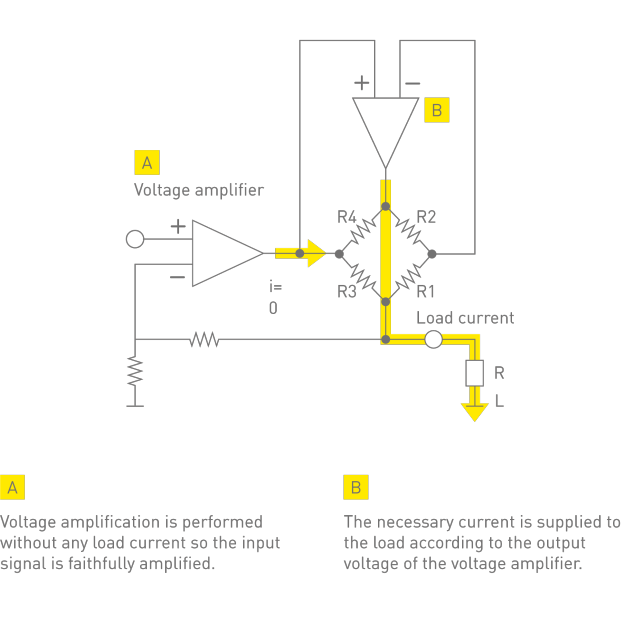

SU-G700M2 používa na zosilnenie napätia a prúdu zvukového signálu slúchadlový zosilňovač triedy AA so samostatnými obvodmi zosilňovača. Napätie zosilňuje vysokokvalitný operačný zosilňovač, prúd zosilňuje operačný zosilňovač s vysokou schopnosťou napájania prúdom a vysokokvalitný výstup signálu PWM z procesora JENO Engine sa s vysokou presnosťou konvertuje na analógový, čo umožňuje ideálne budenie slúchadiel. Vďaka tomu možno reprodukovať hudbu s nízkym skreslením a širokým frekvenčným rozsahom bez ohľadu na zaťažovaciu impedanciu slúchadiel.
