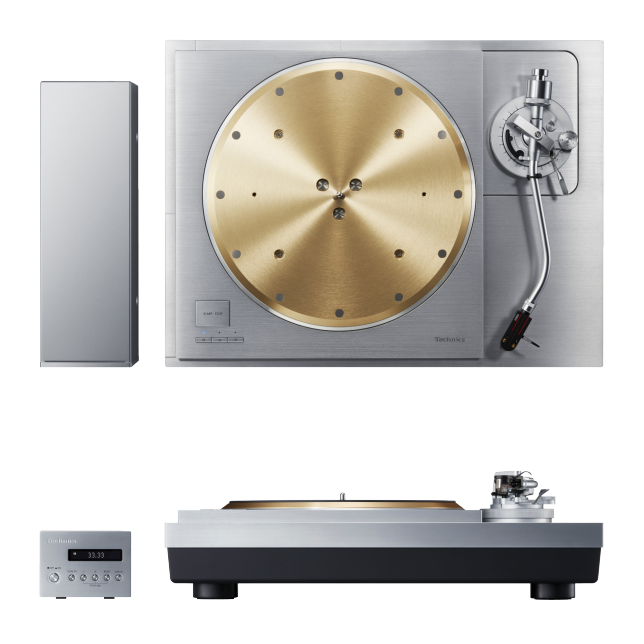

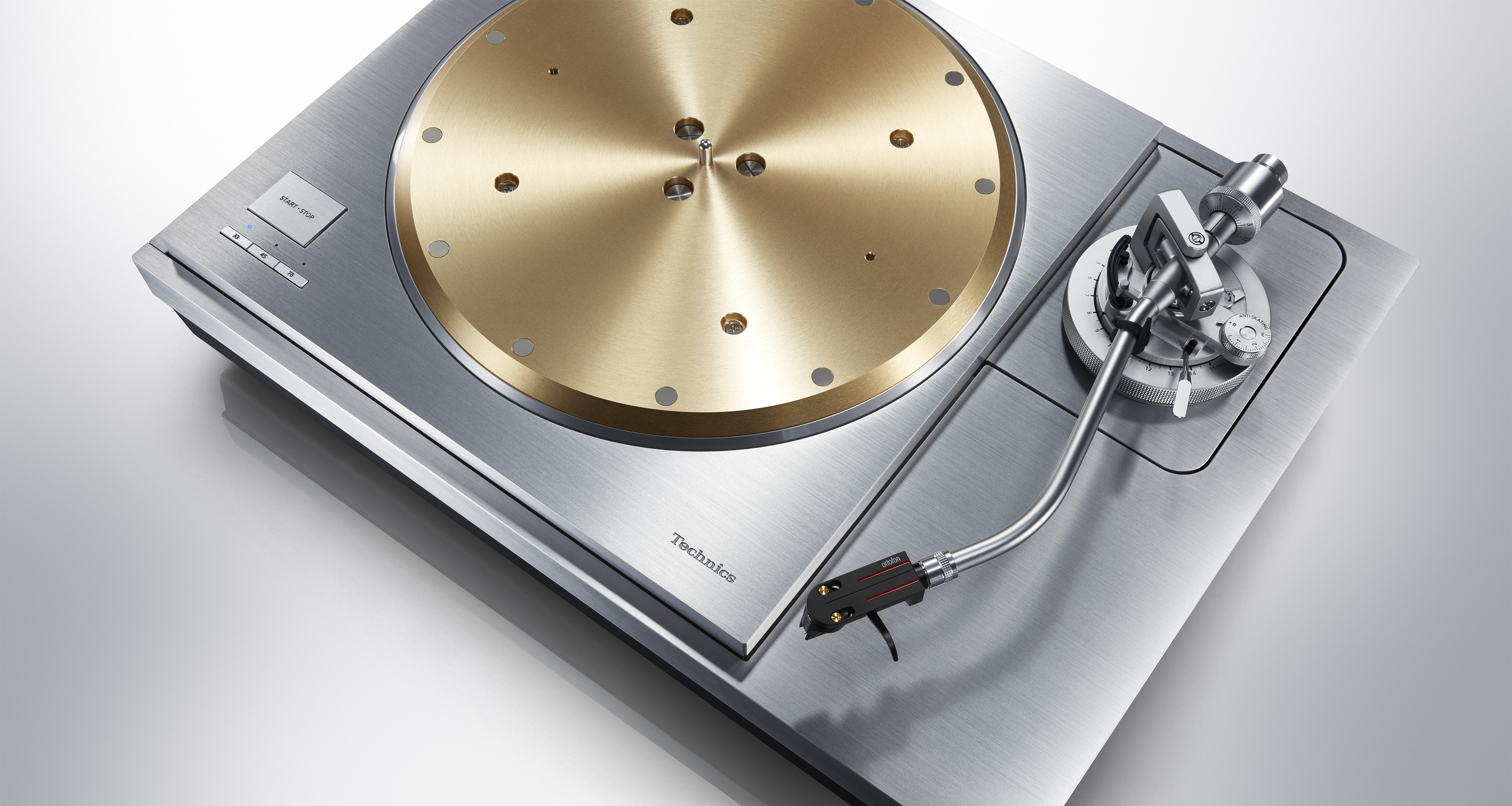

Gramofonski sistem z neposrednim pogonom SL-1000R

SL-1000R

Referenčni razred

Značilnosti

Motor z neposrednim pogonom brez železnega jedra

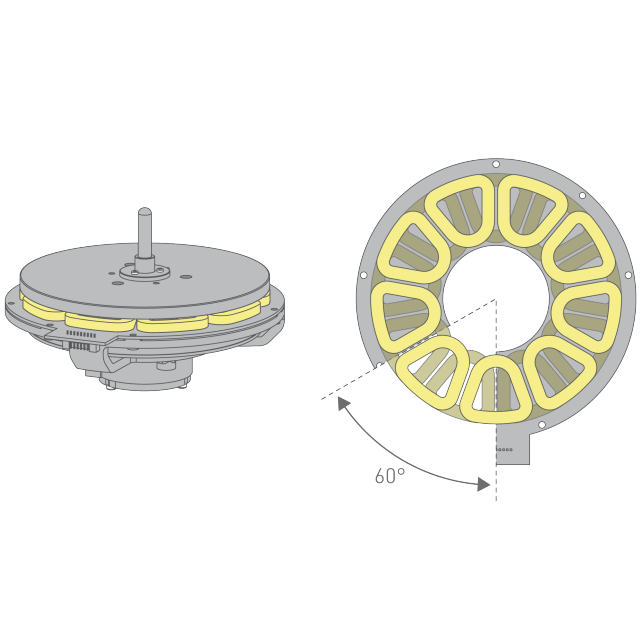

Concept of Direct Drive Motor
Motor, ki je srce gramofona z neposrednim pogonom, temelji na motorju z neposrednim pogonom brez jedra, ki je bil razvit za model SL-1200G, predstavljen leta 2016, nato pa še izboljšan. Neposredni pogonski motor brez jedra z dvema navitjema in dvema rotorjema, ki je bil namensko razvit za ta gramofon, je imel navitja na obeh straneh za 12-polni pogon z 18 tuljavami in dovolj velik navor za pogon krožnika težkega razreda (približno 7,9 kg). Z obojestranskim zamikom tuljav za 60 stopinj se je izboljšala togost strukture, zmanjšale so se drobne vibracije in induktivnost. S temi izboljšavami je bila dosežena stabilna rotacija z le 0,015 % nihanja in trepetanja frekvence, kar je manj ravni, ki jo je mogoče izmeriti. Tudi potisni ležaji, ki podpirajo krožnik težkega razreda, vsebujejo posebno plastično maso, ki zagotavlja visoko togost in zanesljivost.

Dušenje neželenih vibracij motorja

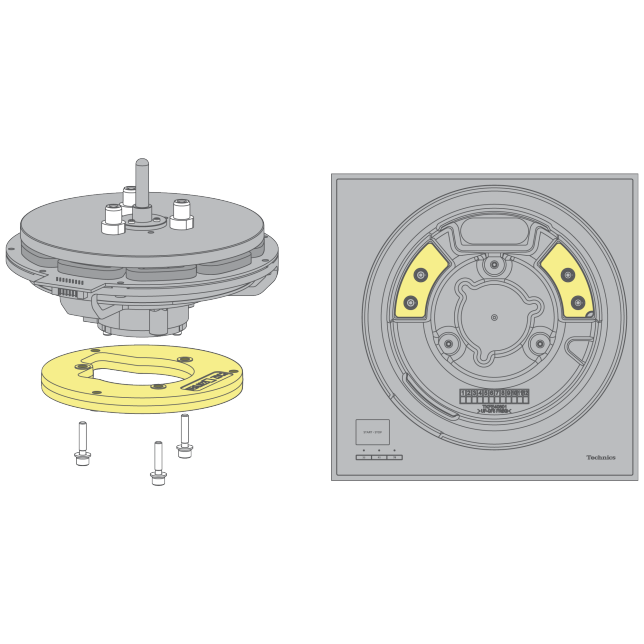

Concept of Suppressing Unwanted Motor Vibration
Motor z neposrednim pogonom temelji na motor, ki je bil razvit za SL-1200G. Z dvojnim navitjem, ojačanimi potisnimi ležaji in ohišjem z višjo togostjo je bila dosežena stabilizacija motorja z nizkim težiščem. Visoka togost in nizko težišče sta dosežena z namestitvijo dveh togih uteži iz nerjavnega jekla z visoko specifično težo na dno šasije. Ti temeljiti ukrepi za preprečevanje neželenih vibracij pomagajo pri doseganju izjemne natančnosti vrtenja in izboljšanju razmerja signal-šum.

Gramofonski krožnik težkega razreda

Concept of Heavyweight-class Turntable Platter, Graph of Vibration damping characteristic
Na zunanjem obodu krožnika gramofona so na 10 mm debeli medeninasti uteži nameščene volframove uteži, ki imajo izjemno veliko specifično težo in jih je težko obdelovati. Medeninasta utež je prilepljena na krožnik iz litega aluminija, zato je skupna teža krožnika približno 7,9 kg in vztrajnostna masa približno 1 t・cm. Na hrbtno površino je pritrjena tudi blažilna guma za preprečevanje vibracij, ki je del trislojne konstrukcije ter zagotavlja visoko togost in odlične lastnosti blaženja vibracij.

Ločena krmilna enota

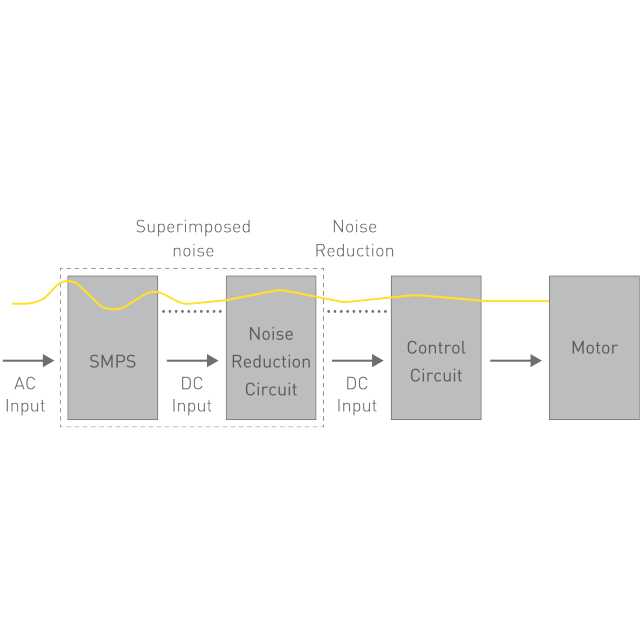

Concept of Separate Control Unit
Krmilna enota je ločena od glavne enote, da se zmanjša vpliv neželenega šuma na glavno enoto. Napajalno vezje, ki zagotavlja dobro regulacijo za visok navor, temelji na stikalnem napajalniku. Za zmanjšanje šuma, ki vpliva na glavo, je stikalni napajalnik opremljen z edinstveno tehnologijo, ki z novim vezjem za odpravljanje šuma zagotavlja napajanje z minimalnim šumom. Za zmanjšanje šuma med komunikacijo, se za komunikacijo med glavno in krmilno enoto uporablja zelo zanesljiv sistem, ki je odporen na učinke zunanjega šuma. S temi celovitimi ukrepi za odpravljanje šuma smo dosegli najboljše razmerje signal-šum med vsemi svetovnimi proizvajalci.

Natančna nastavitev in prikaz vrtenja

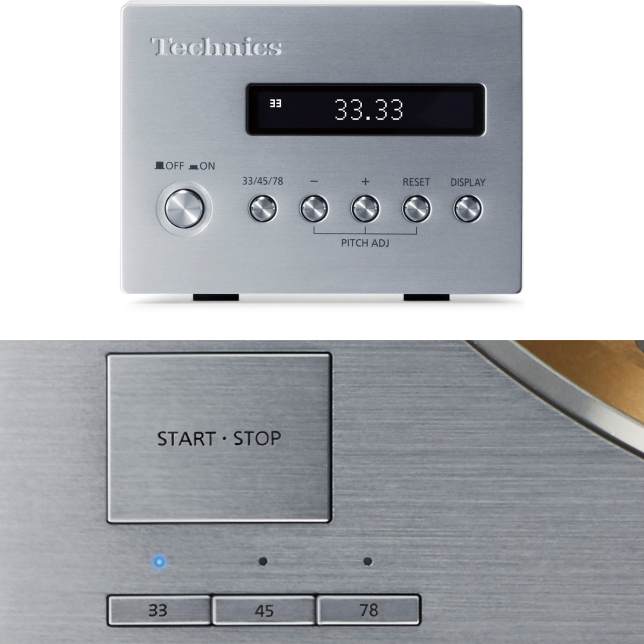

Photo of Control Unit, Photo of Turntable Button
Ta gramofon poleg običajnih plošč LP (33 1/3 vrtljajev na minuto) in EP (45 vrtljajev na minuto) predvaja tudi plošče SP (78 vrtljajev na minuto). Vrtenje (vrtljaje na minuto) lahko s krmilno enoto nastavite na dve decimalni mesti natančno (največ ± 16 %). Zaslon OLED lahko prikaže vrtenje z natančnostjo do dveh decimalnih mest, tako da lahko uporabnik tudi vidi izjemno natančno vrtenje, ki ga nastavi za predvajanje.

Visokoobčutljiva ročica

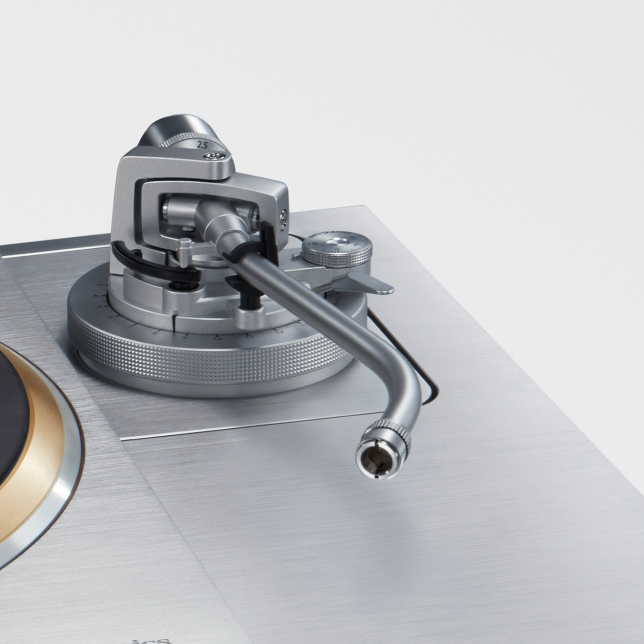

Photo of High-sensitivity Tonearm
Da bi ročica lahko natančno sledila vrtenju plošče, je družba Technics tradicionalno uporabljala univerzalno statično uravnoteženo ročico oblike S z lahko magnezijevo palico, ki zagotavlja odlično blaženje. Ročica s konstrukcijo stabilizacijskega vzmetenja ima visokonatančne ležaje. Visoko usposobljeni japonski strokovnjaki poskrbijo za vso montažo in nastavitve, da se doseže visoka občutljivost začetnega gibanja za natančno sledenje utorov, vrezanih v plošče. Za notranje ožičenje se uporablja baker brez vsebnosti kisika, zato zvočni signal, ki se prenaša iz glave, ni dušen, se zvočni zapis, ki je vrezan v ploščo, ne izgubi, kar zagotavlja izredno bogat zvok.

Podstavek ročice

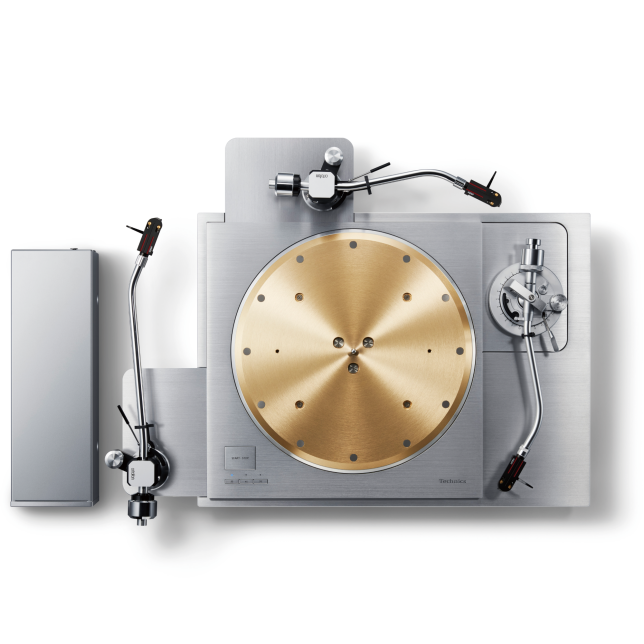

Photo of Tonearm Base Customisation

Podnožje ročice, na katerega je pritrjena ročica, je tesno pritrjeno na ohišje gramofona. Z vidika osnovnega ohišja gramofona in konstrukcije za pritrditev ročice je razmerje med ležaji ročice, ležaji gramofona in položajem igle vedno konstantno, kar zagotavlja strukturo, v kateri imajo vibracije zaradi togosti osnovnih materialov gramofona minimalen učinek, kakovost delovanja gramofona pa je kar največja. Dokupite lahko tudi dodatni podstavek za ročico, ki poleg standardne ročice omogoča namestitev kratke ali dolge tonske ročice podjetja SME ali Ortofon (do tri, vključno s standardno tonsko ročico).

Oglejte si podrobnosti o možnostih glede podstavka ročice

*Primer prilagoditve

Poiščite navdih

Specifikacije

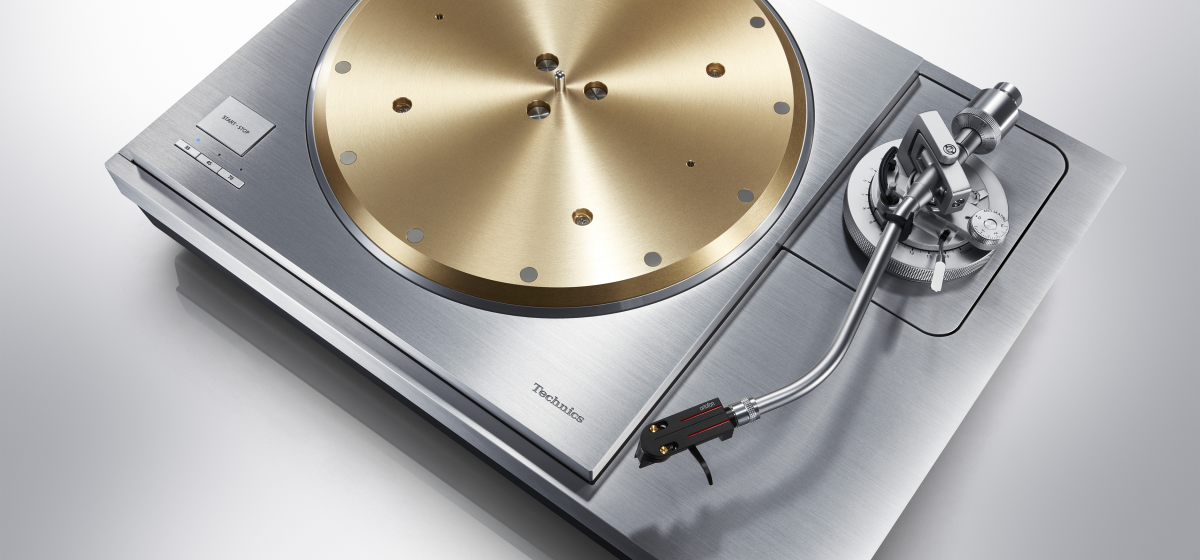

Fotografija Gramofonski sistem z neposrednim pogonom SL-1000R

Velikost in teža

Višina
188mm
Širina
531mm
Globina
399mm
Teža
40.2kg

Motor z neposrednim pogonom brez železnega jedra

Dušenje neželenih vibracij motorja

Gramofonski krožnik težkega razreda

Ločena krmilna enota

Visokoobčutljiva ročica

Togo ohišje in silikonska izolacija z učinkovitim blaženjem

Podatki o krožniku

  • Način pogona

    • Neposredni pogon
  • Motor

    • Brezkrtačni motor na enosmerni tok
  • Hitrosti krožnika

    • 33-1/3, 45 in 78 min-1
  • Razpon prilagoditve

    • ± 16 %
  • Začetni navor

    • 0,39 Nm/4,0 kg-cm
  • Frekvenčno trepetanje

    • 0,015 % W.R.M.S.
  • Krožnik

    • Medenina in tlačno liti aluminij
      Premer: 323 mm
      Masa: Približno 7,9 kg (s podlogo krožnika)

Podatki o ročici

  • Vrsta

    • Univerzalno statično uravnotežen
  • Delovna dolžina

    • Od tečaja ročice do igle: 254 mm
      Od tečaja ročice do vretena: 239 mm
  • Previs

    • 15 mm
  • Kot napake sledenja

    • Do 1 ° 48’ (na zunanjem utoru 30-cm (12’’) plošče)
      Do 0° 30’ (na zunanjem utoru 30-cm (12’’) plošče)
  • Kot odmika

    • 21 °
  • Razpon nastavitve višine ročice

    • 0–15 mm
  • Območje nastavitve pritiska igle

    • 0–4 g (neposredno zaznavanje)
  • Veljavni razpon mase vstavljive glave (s školjko glave)

    • 15,9–19,7 g (brez dodatne uteži)
      18,8–23,6 g (z majhno dodatno utežjo)
      22,5–26,3 g (s srednjo dodatno utežjo)
      26,0–31,0 g (z veliko dodatno utežjo)

Priključki

  • Avdio izhod

    • PHONO (priključek DIN) x 1 *Samo kabel ravnega tipa

Splošno

  • Napajalnik

    • 110–240 V~, 50/60 Hz
  • Poraba energije

    • 10 W
      Približno 0,05 W (stanje pripravljenosti)
  • Mere (Š x V x G)

    • Glavna enota 531 x 188 x 399 mm
      Krmilna enota 110 x 84 x 350 mm
  • Teža

    • Glavna enota pribl. 40,2 kg
      Krmilna enota pribl. 2,1 kg
  • Razpon delovne temperature

    • Od 0° to +40°
  • Razpon vlažnosti za uporabo

    • 35 % do 80 % RV (brez kondenzacije)
  • Dodatna oprema

    • Gramofon, podlaga za krožnik, adapter za plošče EP, protiutež, dodatna utež (majhna, srednja, velika), merilo previsa, komplet vijakov za gramofon, odstranljiva ročica, imbus ključ, izolacijski nastavek, protiprašni pokrov, napajalni kabel za izmenični tok, uporabniški priročnik
