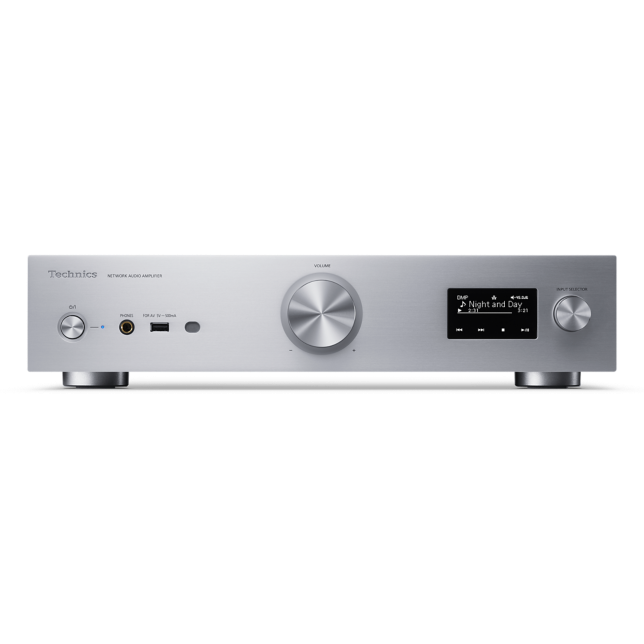

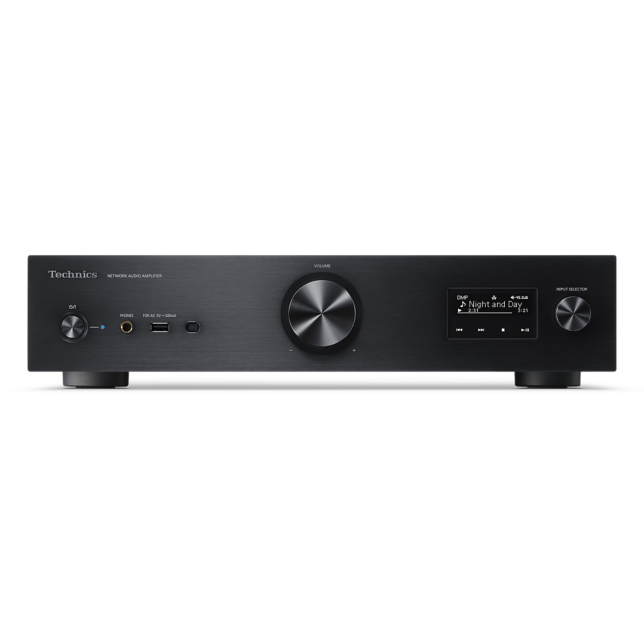

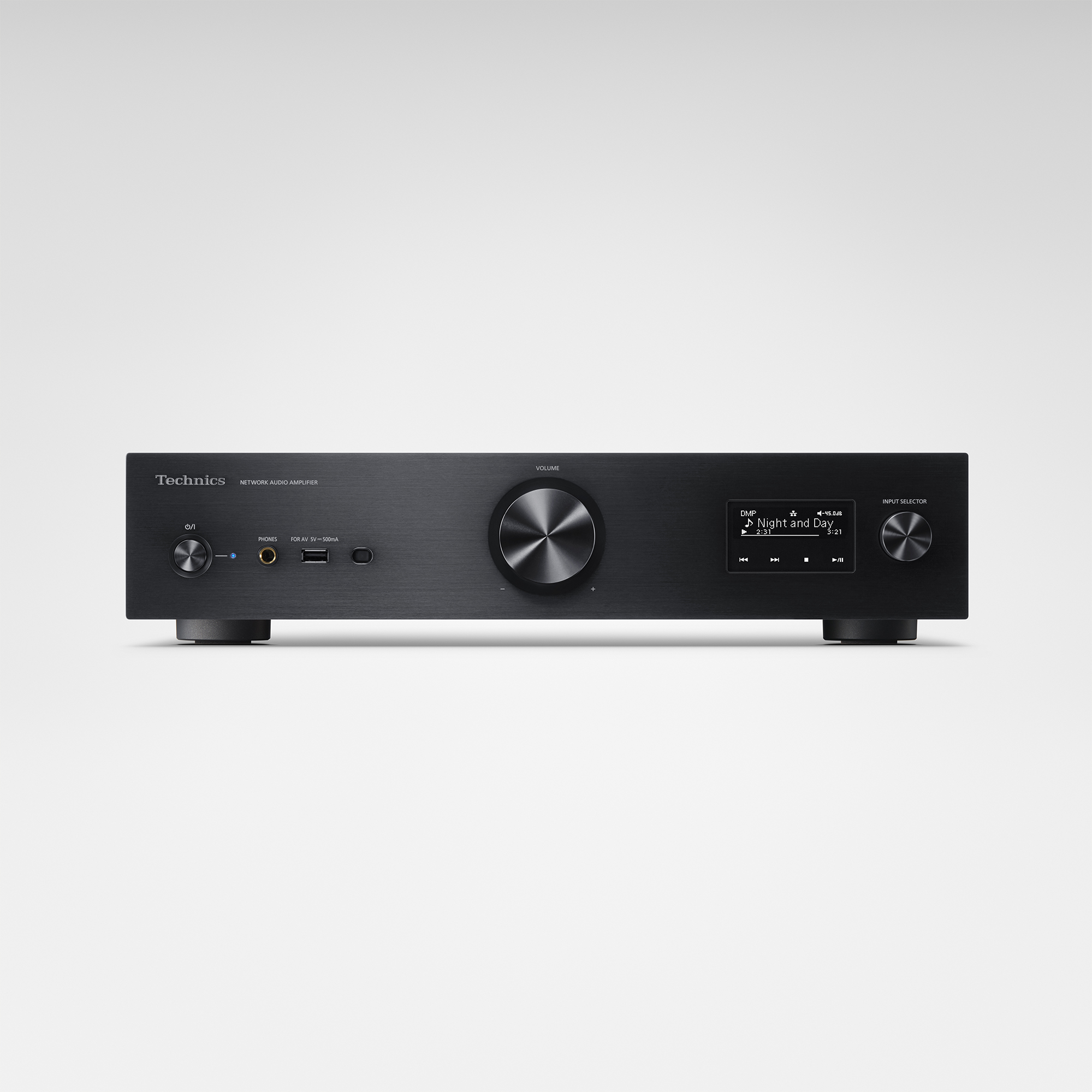

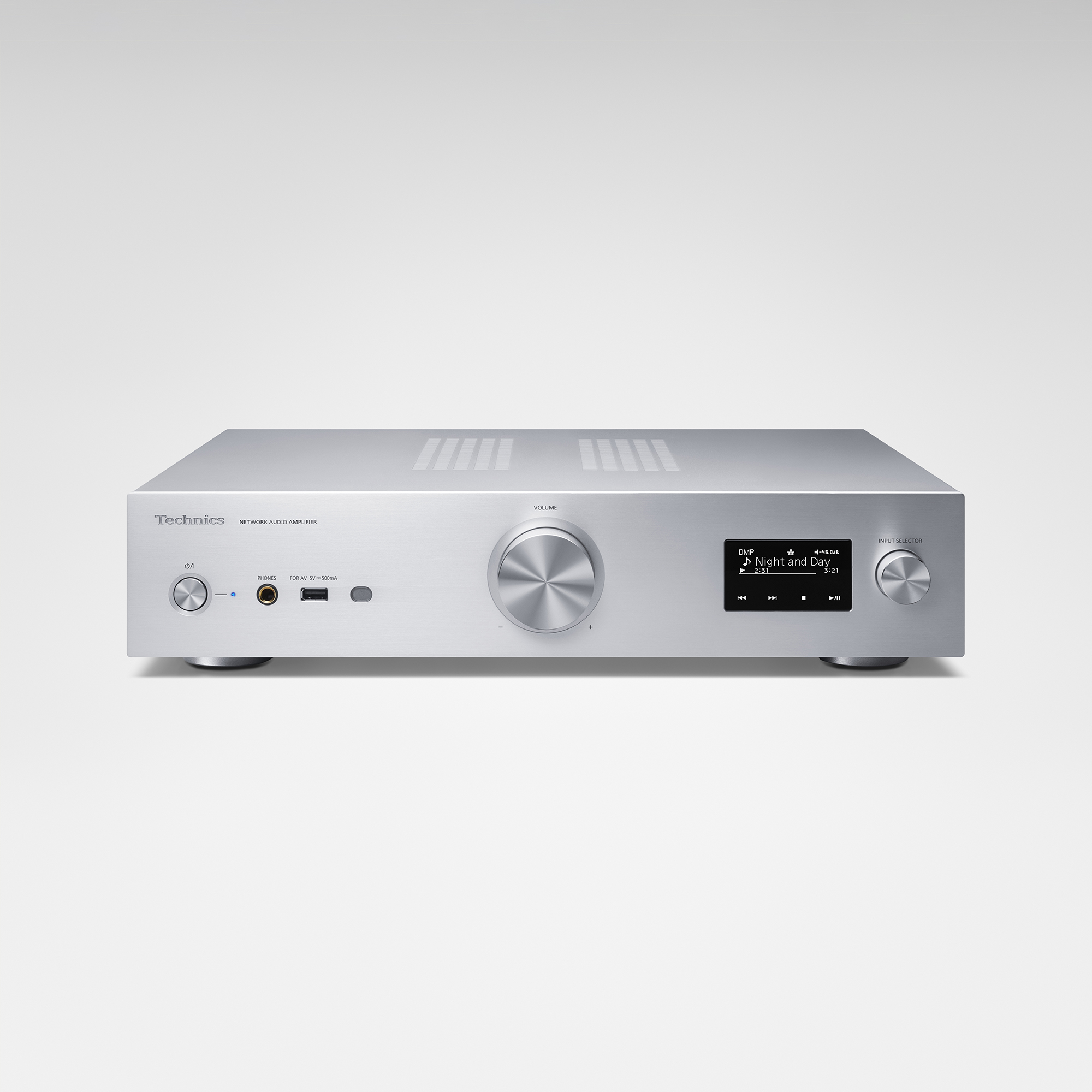

Omrežni ojačevalnik zvoka SU-GX70

SU-GX70

Omrežni Ojačevalnik Zvoka Grand Class

Vrhunski zvočni center za dnevno sobo, ki omogoča uživanje v brezhibnem zvočnem zapisu video, zvočnih in glasbenih vsebin z integracijo Technicsovih popolnoma digitalnih tehnologij nove generacije.
SU-GX70

Značilnosti

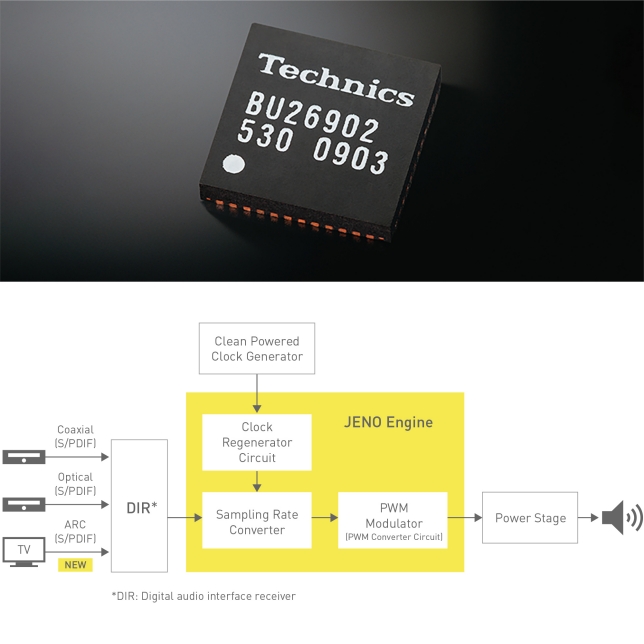

Popolnoma digitalni ojačevalnik, pogon JENO (odpravljanje tresenja in optimiziranje oblikovanja hrupa)

Popolnoma digitalni ojačevalnik, pogon JENO (odpravljanje tresenja in optimiziranje oblikovanja hrupa)
SU-GX70 uporablja popolnoma digitalni ojačevalnik z vgrajeno priznano digitalno zvočno tehnologijo družbe Technics. Njegov digitalni prenosni sistem obdeluje signale popolnoma digitalno v vseh fazah, od vhoda do izhoda. V primerjavi z analognim prenosom je ta sistem manj občutljiv na poslabšanje signala, ki ga povzroča zunanji hrup, zaradi česar zagotavlja natančnejši prenos signala. Natančna obdelava signala ne zagotavlja le digitalnega zvoka visoke ločljivosti, temveč tudi ohranja mehko teksturo, ki je značilna za analogne posnetke.
Poleg tega je v zvočnem povratnem kanalu HDMI ARC (povratni zvočni kanal) uporabljen pogon JENO Engine, ki je prvič vgrajen v izdelek znamke Technics. To pomaga omejiti poslabšanje kakovosti zvoka pri prenosu digitalnih zvočnih signalov (S/PDIF) zaradi trepetanja in zagotavlja čist zvok televizorja, ki mu ni para.

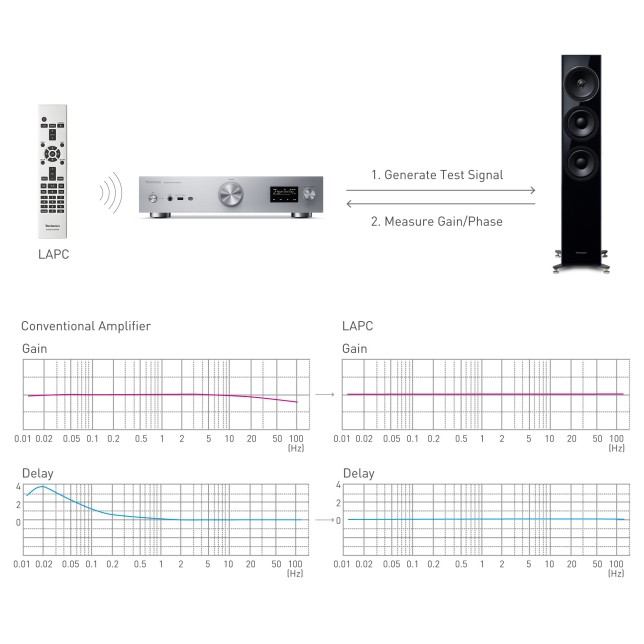

Idealni impulzni odziv s pomočjo LAPC (umerjanje faze s prilagajanjem obremenitve)

Idealni impulzni odziv s pomočjo LAPC (umerjanje faze s prilagajanjem obremenitve)
Impedanca zvočnikov se spreminja s frekvenco, zato je za napajanje zvočnikov potreben ojačevalnik, na katerega ne vplivajo značilnosti zvočnikov. Običajni digitalni ojačevalniki so z zvočniki povezani prek nizkoprepustnega filtra na izhodni stopnji, zato nanje močno vplivajo impedančne lastnosti zvočnikov. Čeprav so se pri običajnih ojačevalnikih izboljšale amplitudne značilnosti z vidika negativne povratne zveze, pa faznih značilnosti ni bilo mogoče izboljšati.

Zato smo razvili algoritem prilagodljive optimizacije impedance zvočnikov, ki z digitalno obdelavo signalov izvede popravek idealnega impulznega odziva na podlagi merjenja frekvenčnih amplitudno-faznih lastnosti ojačevalnika s priključenimi zvočniki. Ta tehnika omogoča izravnavo frekvenčnih amplitudnih in faznih lastnosti, česar prej ojačevalniki niso zmogli, ter zagotavlja zvok z bogatim prostorskim izrazom.

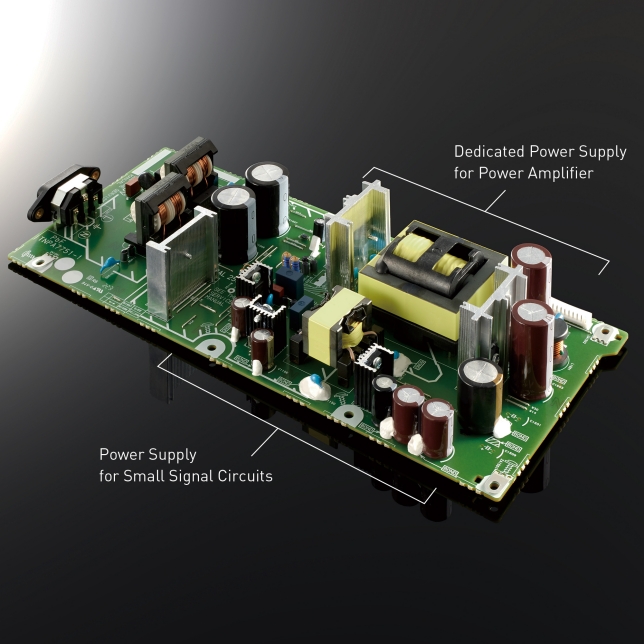

Sistem dvojnega napajalnega vezja

Sistem dvojnega napajalnega vezja
Zasnova napajalnika je izjemno pomembna pri zvočnih sistemih, ki vsebujejo ojačevalnike, digitalne tokokroge in druge takšne komponente. Za odpravo kakršnih koli škodljivih učinkov na ojačevalni del je SU-GX70 opremljen z namenskim napajanjem za vezje za ojačevalnik moči, ki je neodvisno od vseh drugih vezij. V namenskem napajanju ojačevalnika in komponentah ojačevalnika moči so zato uporabljeni enaki elektrolitski kondenzatorji, kot so vgrajeni v vrhunskih modelih.

SU-GX70 uporablja visokohitrostno preklopno napajanje s frekvenco približno 130 kHz. S povečanjem preklopne frekvence se zmanjša motnje zaradi šuma v frekvenčnem območju predvajanja glasbe. To omogoča zelo odzivno napajanje zvočnega signala in visoko zmogljivost zvočniških enot.

Visokokakovostni zvok prek video izhoda HDMI z majhnim vplivom

Visokokakovostni zvok prek video izhoda HDMI z majhnim vplivom

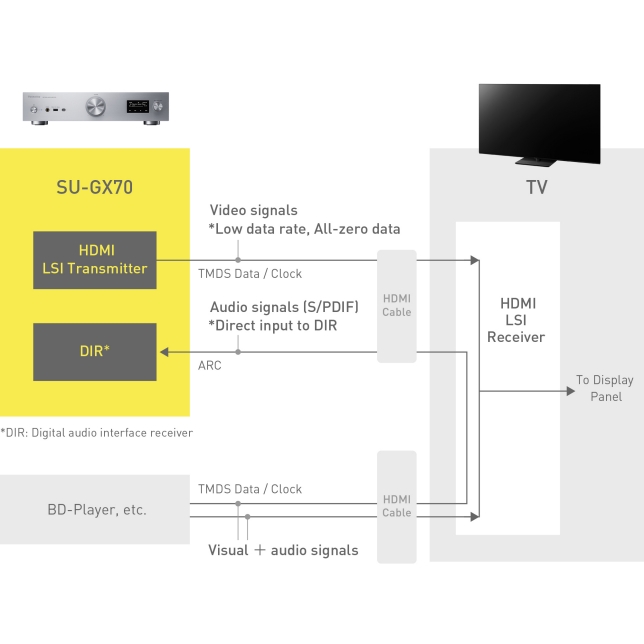

Da lahko SU-GX70 sprejema zvočne signale prek vmesnika HDMI ARC (povratni zvočni kanal), je treba zaradi tehničnih lastnosti iz SU-GX70 najprej odvajati video signal. Vendar pa lahko ti izhodni signali povzročijo neželeni šum.
Zato se video signali iz naprave SU-GX70 oddajajo z nižjo frekvenco, digitalna vrednost barve vsake posamezne slikovne pike pa je nastavljena na nič. To zagotavlja delovanje z nizko obremenitvijo med oddajnimi/sprejemnimi napravami HDMI in preprečuje nastanek neželenega šuma zaradi video signala. S tem se zmanjša tudi vpliv na kakovost zvoka. Poleg tega prenos signala iz televizorja v pogon JENO Engine po najkrajši možni poti omejuje nadaljnji vpliv trepetanja. Ta mehanizem uporablja le družba Panasonic/Technics kot izdajatelj licence HDMI.

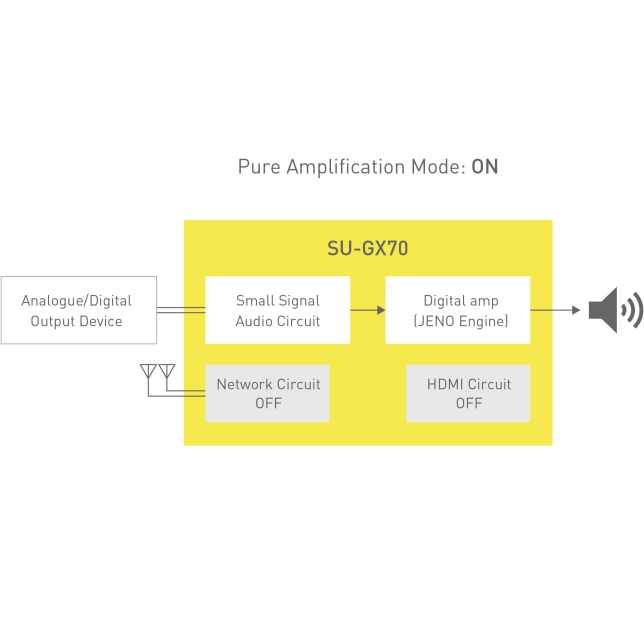

Način čiste ojačitve

Način čiste ojačitve
V načinu čiste ojačitve z izklopom napajanja napajalnih tokokrogov in tokokrogov HDMI odstranite vse šume, ki izvirajo iz naprave ali antene. Tako lahko zagotovite še čistejše predvajanje glasbe.
*Omrežne tokokroge in tokokroge HDMI je mogoče tudi posamično izklopiti.

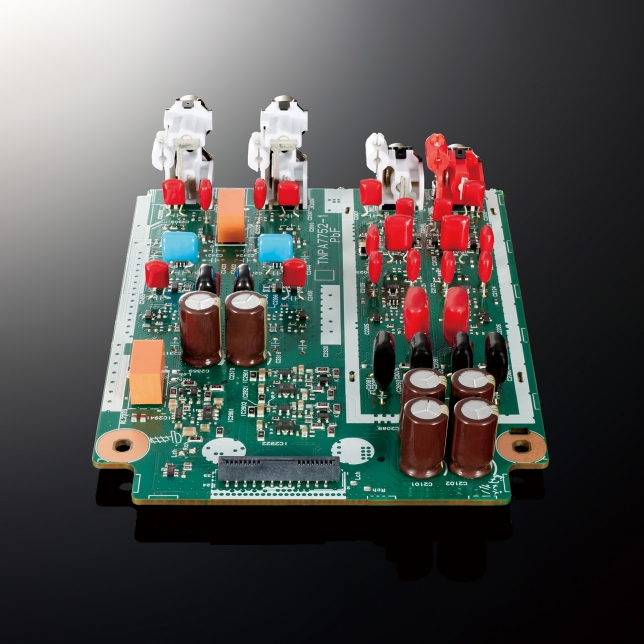

Analogni vhod z uporabo vezij diskretnega ojačevalnika

Analogni vhod z uporabo vezij diskretnega ojačevalnika
Vezje diskretnega ojačevalnika, uporabljenega v SU-GX70, po zasnovi sloni na vezju modela SU-R1000, le da je ustrezno prilagojeno, uporabljena pa je bila tudi enaka simetrična postavitev.
Poleg tega so bili uporabljeni tudi drugi visokokakovostni deli zvočnega sistema enake kakovosti, kot so tisti, ki se uporabljajo v modelu SU-R1000, na primer tranzistorji na poljski pojav (FET) z nizkim šumom, upori s tanko uporovno plastjo, filmski kondenzatorji in elektrolitski kondenzatorji. Na ta način je naprava natančno prilagojena v vsaki podrobnosti.

Številne vhodne možnosti, raznolike funkcije omrežja

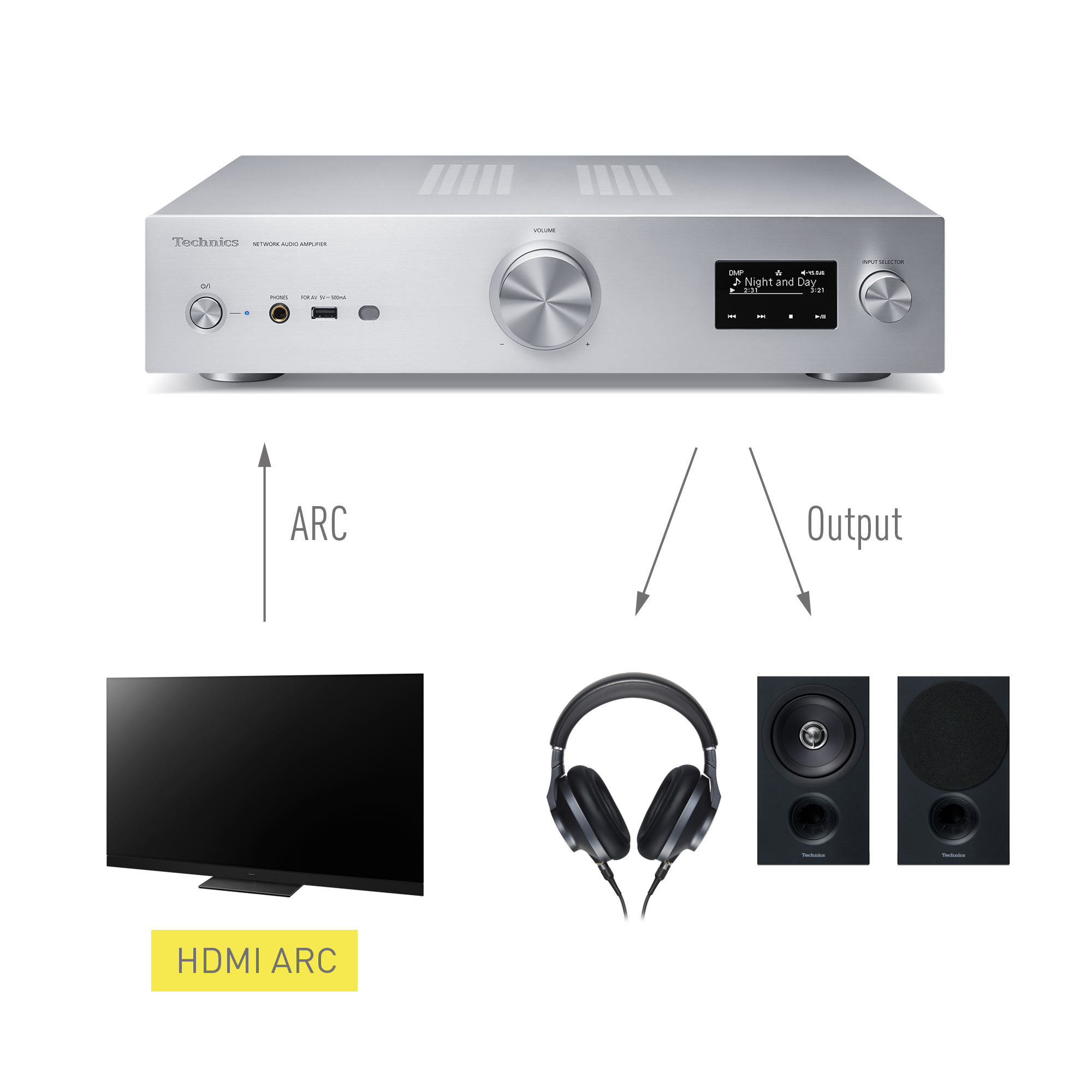

Po novem je opremljen z nizkonapetostnim video izhodom HDMI ARC, ki uporabnikom omogoča predvajanje visokokakovostne glasbe in zvoka iz vira videoposnetka.
Visokokakovostna glasba in zvok iz vira videoposnetka

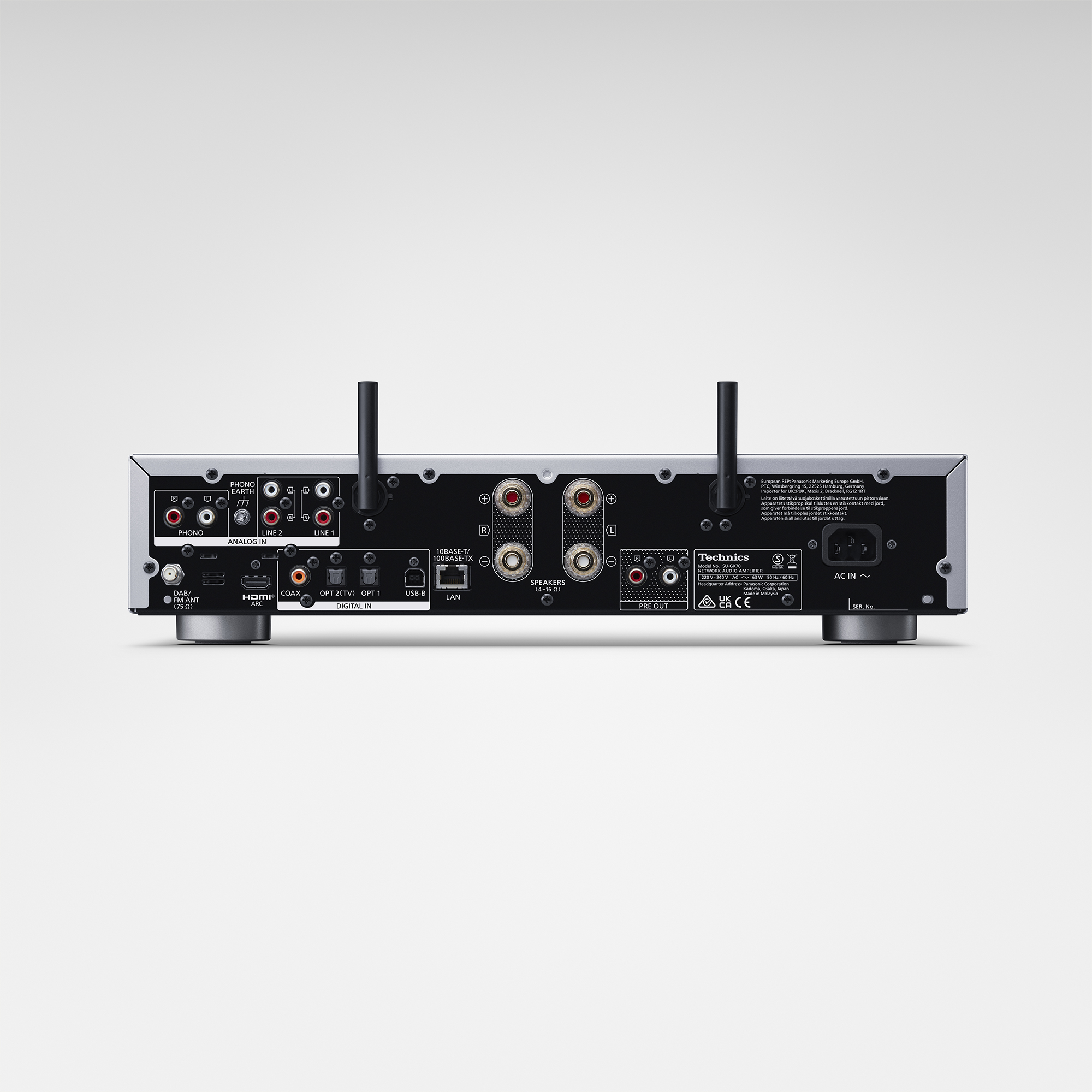

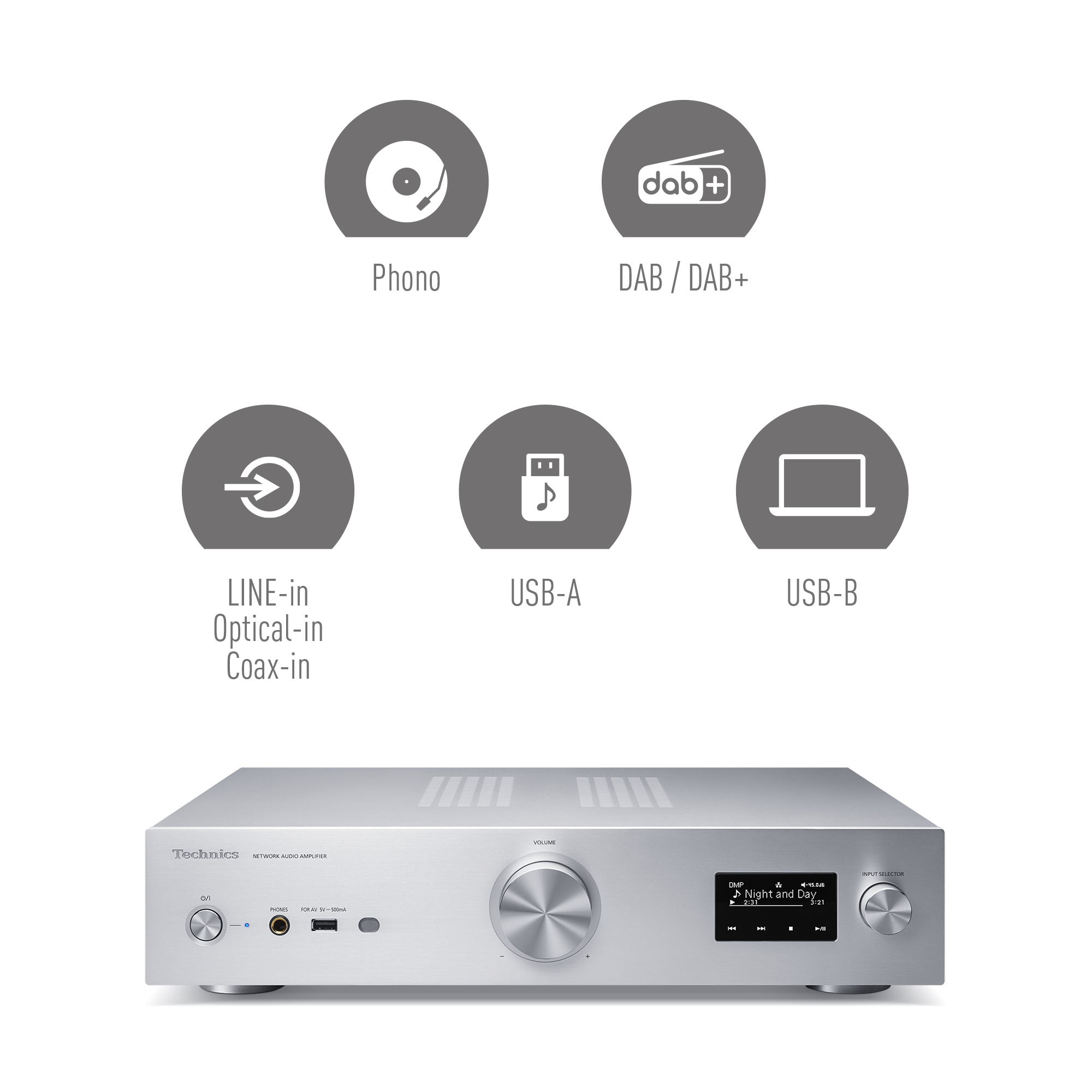

SU-GX70 podpira različne glasbene vire, vključno z radiom, analognim vhodom (PHONO(MM)/LINE), optičnim digitalnim vhodom (kot je TV), koaksialnim digitalnim vhodom in vhodom USB.
Združljiv z različnimi glasbenimi viri

SU-GX70 lahko brezžično predvaja glasbo visoke ločljivosti iz vira, shranjenega v pametnem telefonu, tabličnem računalniku ali osebnem računalniku. Poleg povezav Bluetooth® in AirPlay2 podpira tudi Spotify Connect®, internetni radio in Google Cast™, kar pomeni, da lahko z modelom SU-GX70 uživate v res širokem naboru storitev pretakanja glasbe.
Brezžično uživanje v visokokakovostnem zvoku

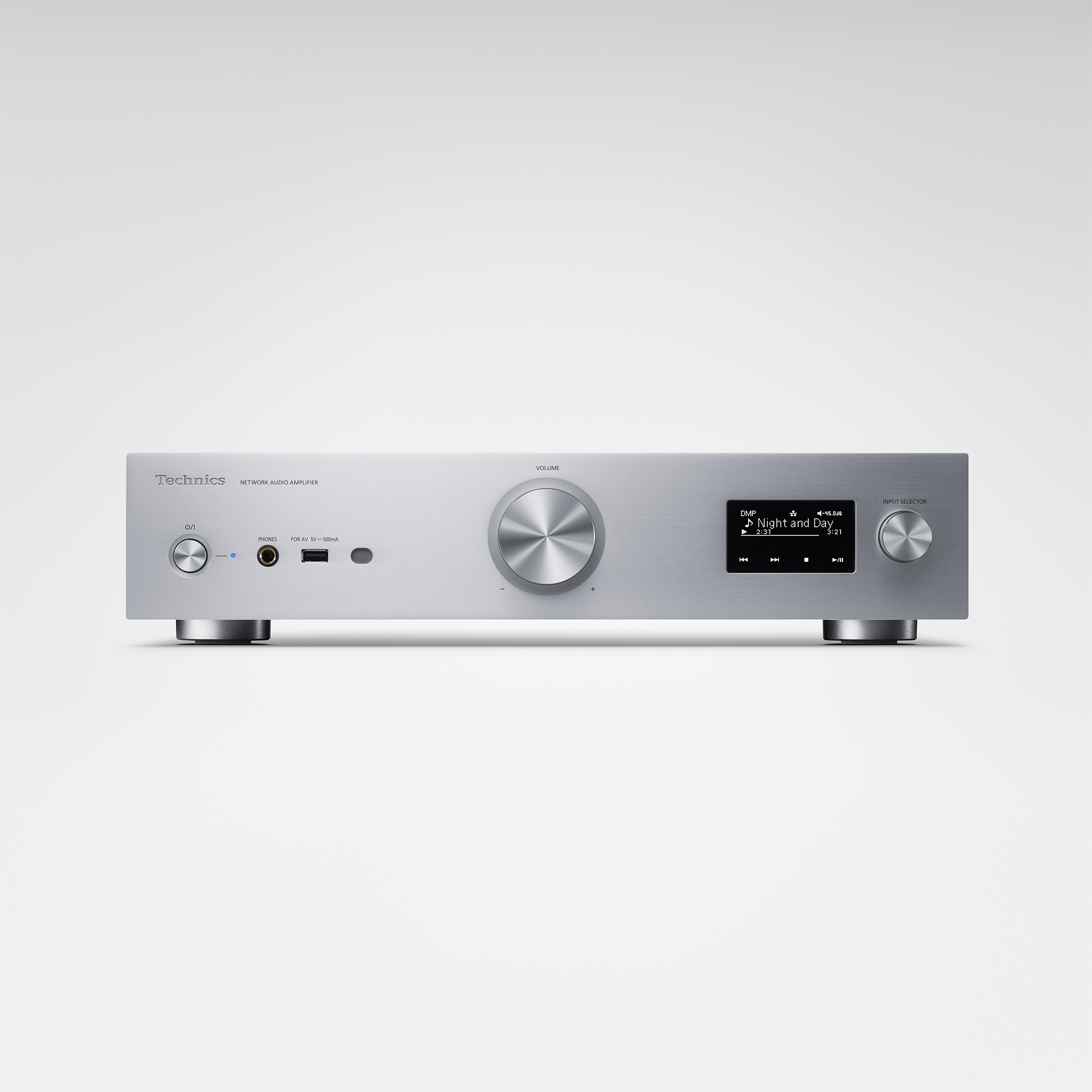

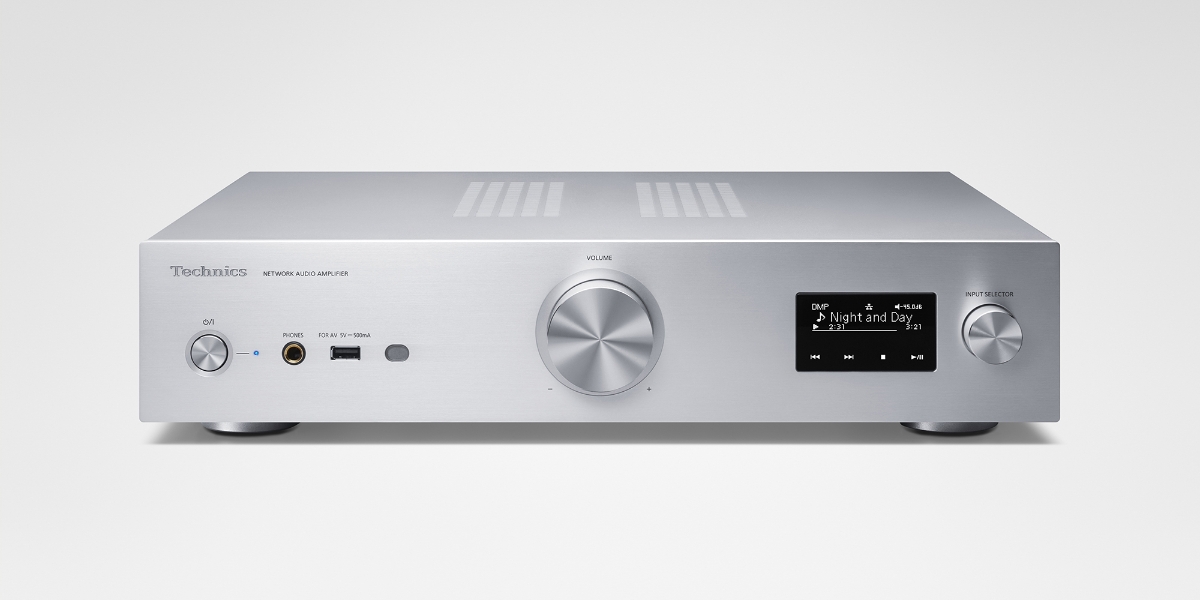

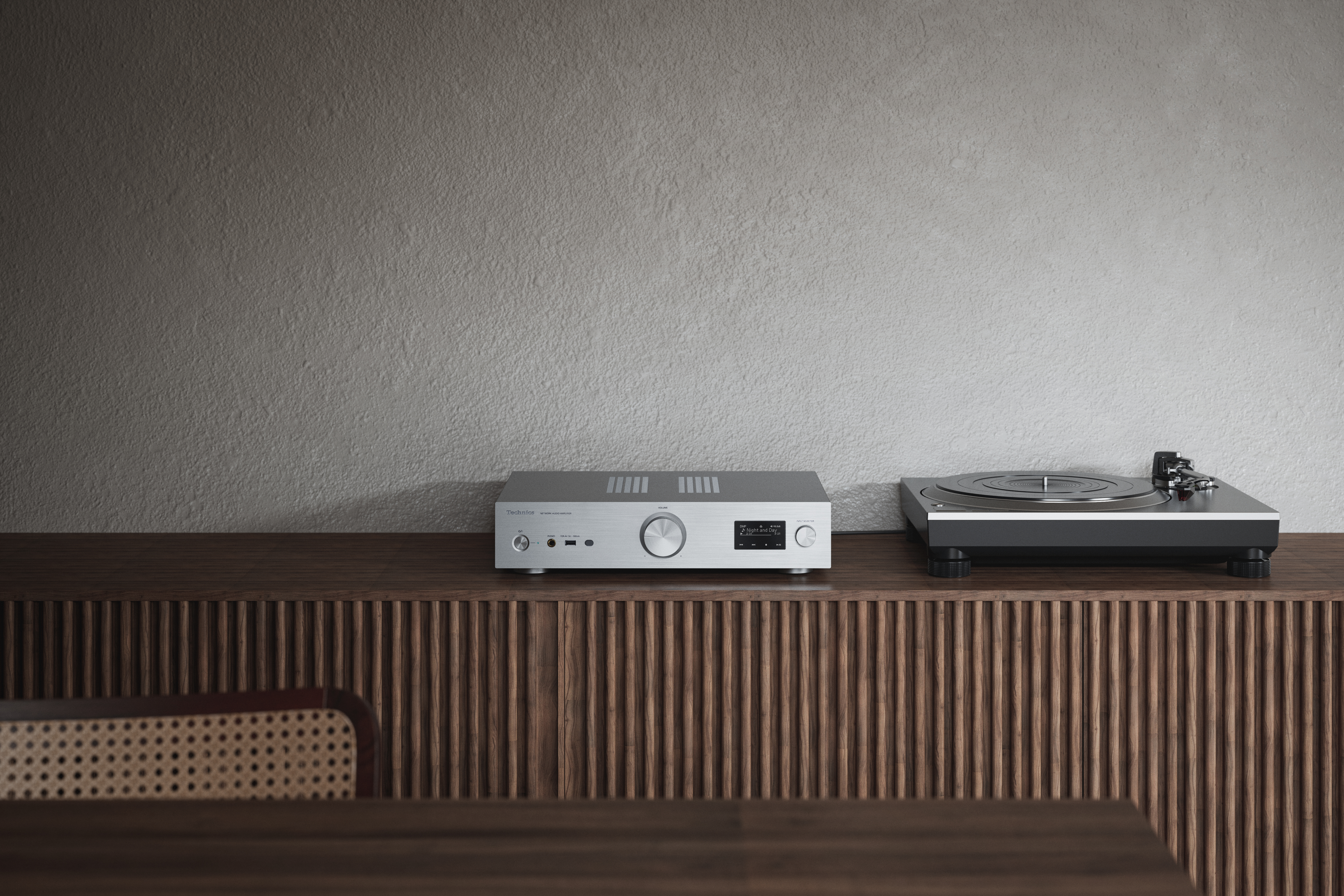

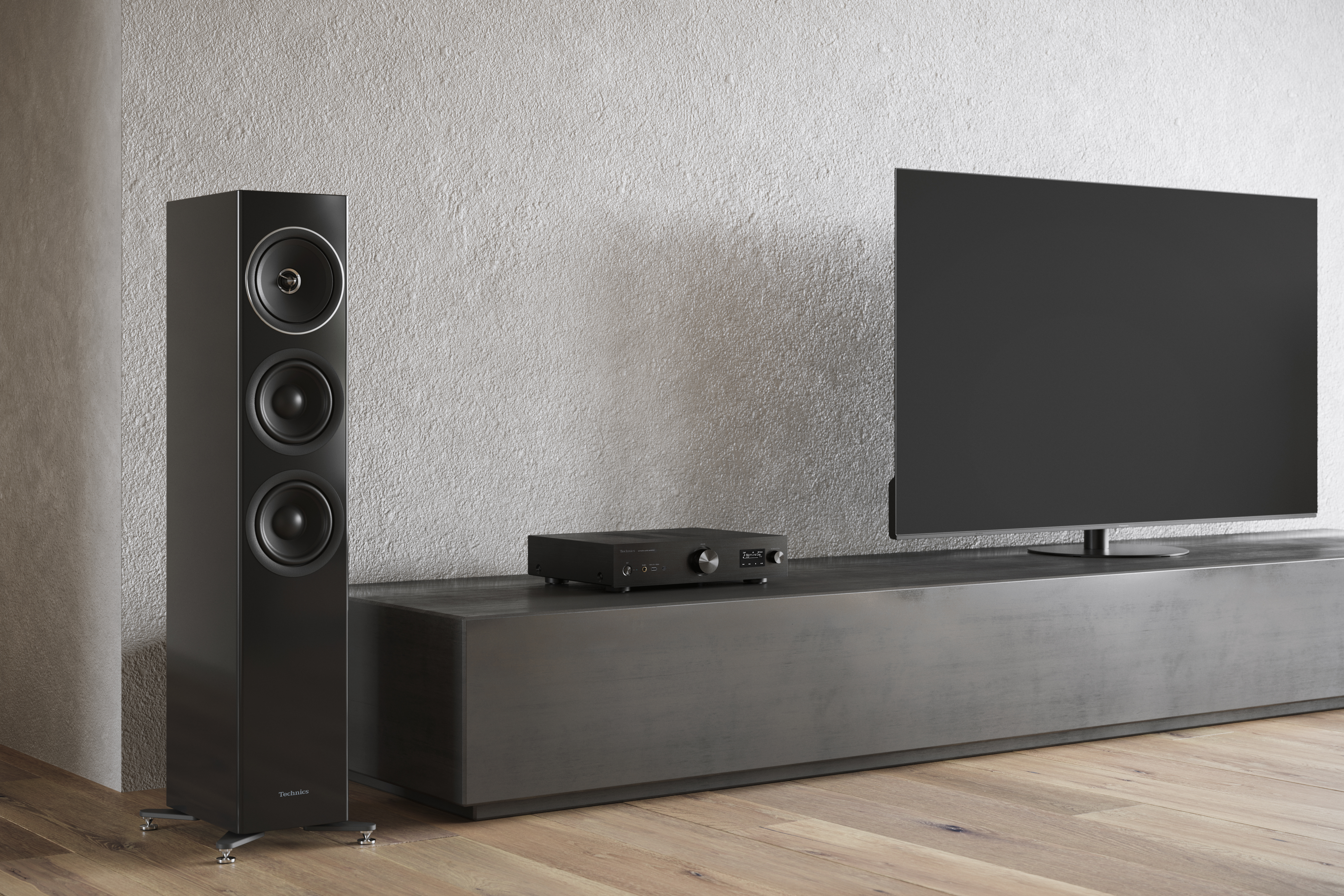

Poiščite navdih

Specifikacije

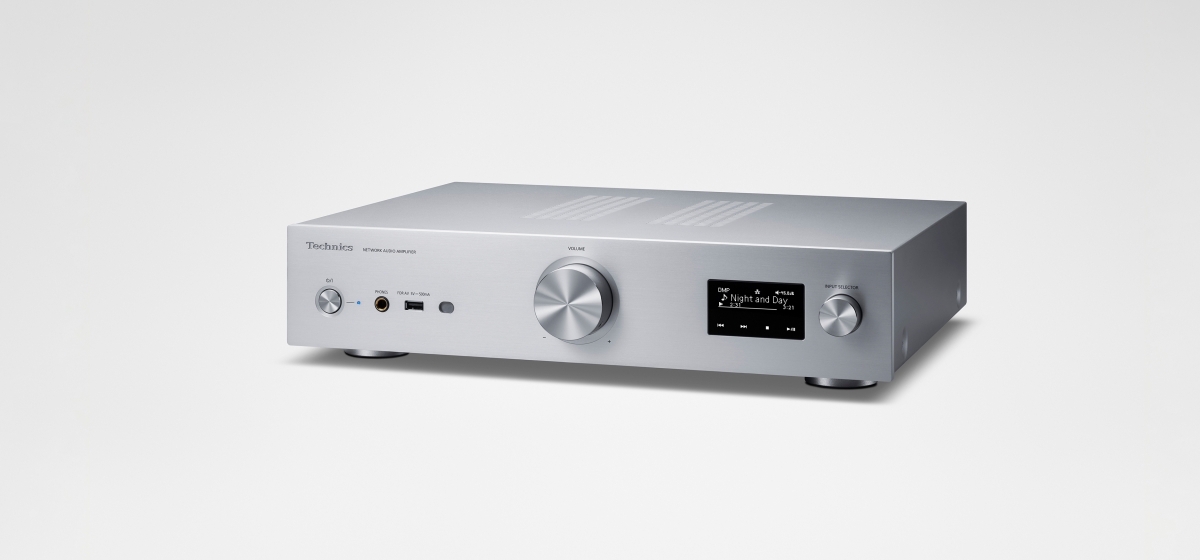

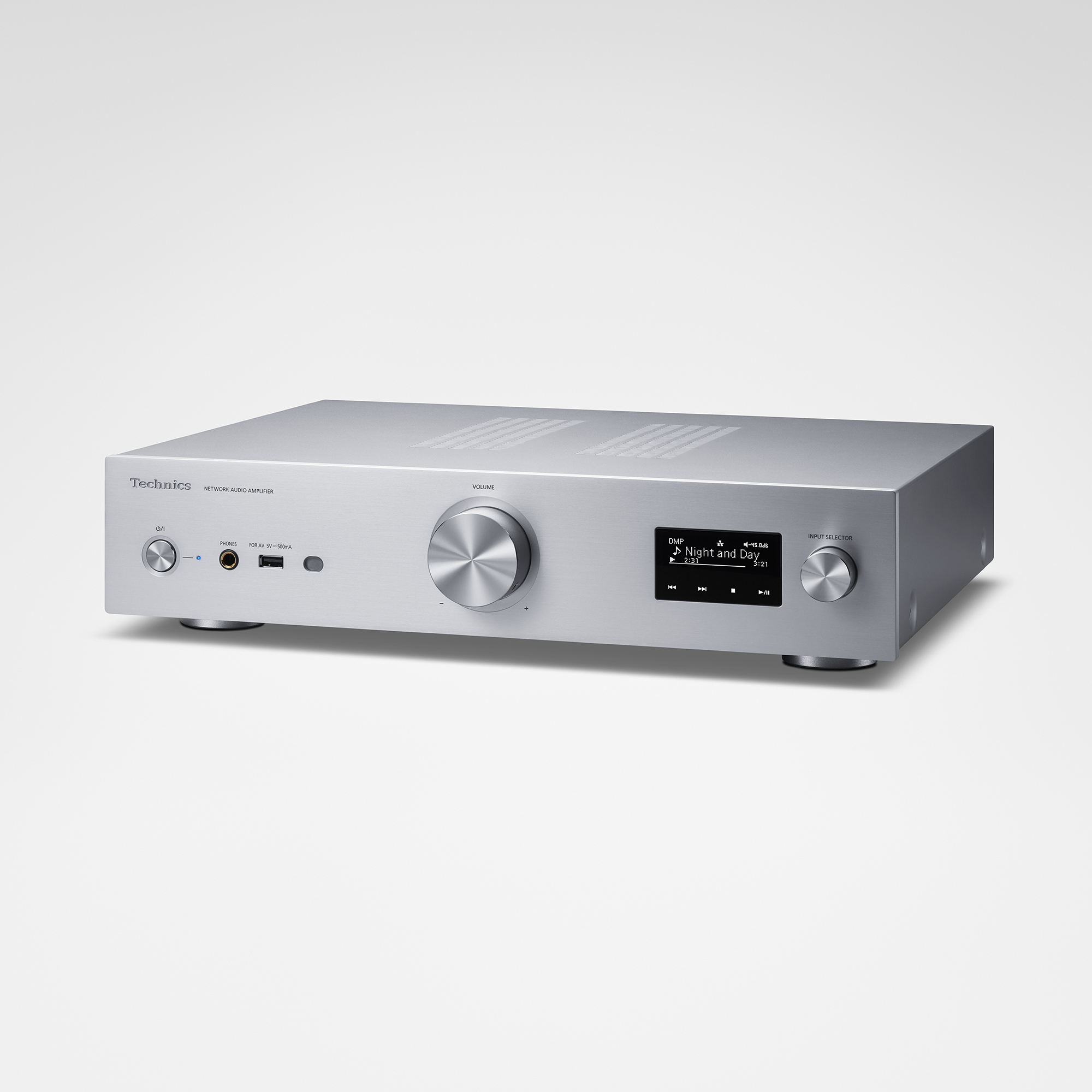

Fotografija Omrežni ojačevalnik zvoka SU-GX70

Velikost in teža

Višina
98mm
Širina
430mm
Globina
368mm
Teža
6.6kg

*Približno
Besedilna znamka Bluetooth® in logotip sta zaščiteni blagovni znamki v lasti združenja Bluetooth SIG, Inc. Panasonic Corporation te znamke uporablja po licenci. Druge blagovne znamke in trgovska imena so last njihovih lastnikov.
Uporaba oznake Works with Apple pomeni, da je bila dodatna oprema zasnovana posebej za uporabo s tehnologijo, navedeno v oznaki, in da je razvijalec potrdil, da izpolnjuje standarde delovanja družbe Apple.
Apple in AirPlay sta blagovni znamki podjetja Apple Inc., registrirani v ZDA in drugih državah. Ta izdelek je združljiv z AirPlay 2. Zahteva operacijski sistem iOS 11.4 ali novejši.
Logotip Wi-Fi CERTIFIED™ je oznaka potrdila združenja Wi-Fi Alliance®. Logotip Wi-Fi Protected Setup™ je oznaka potrdila združenja Wi-Fi Alliance®.
Google, Google Home in Google Cast™ so blagovne znamke Google LLC. Google Assistant ni na voljo v nekaterih jezikih in državah.

Popolnoma digitalni ojačevalnik, pogon JENO (odpravljanje tresenja in optimiziranje oblikovanja hrupa)

Idealni impulzni odziv s pomočjo LAPC (umerjanje faze s prilagajanjem obremenitve)

Sistem dvojnega napajalnega vezja

Visokokakovostni zvok prek video izhoda HDMI z majhnim vplivom

Način čiste ojačitve

Analogni vhod z uporabo vezij diskretnega ojačevalnika

Izhodna moč

  • 40 W + 40 W (1 kHz, T.H.D. 1,0 %, 8 Ω, 20 kHz LPF)

    80 W + 80 W (1 kHz, T.H.D. 1,0 %, 4 Ω, 20 kHz LPF)

Impedanca bremena

  • 4–16 Ω

Frekvenčni odziv

  • PHONO (MM)

    • 20 Hz–20 kHz (odstopanje RIAA ±1 dB, 4 Ω)

  • LINE

    • 20 Hz–40 kHz ( -3 dB, 4 Ω)

  • DIGITAL

    • 20 Hz–80 kHz ( -3 dB, 4 Ω)

Vhodna občutljivost/vhodna impedanca

  • PHONO (MM)

    • 2,0 mV/47 kΩ

  • LINE

    • 200 mV/23 kΩ

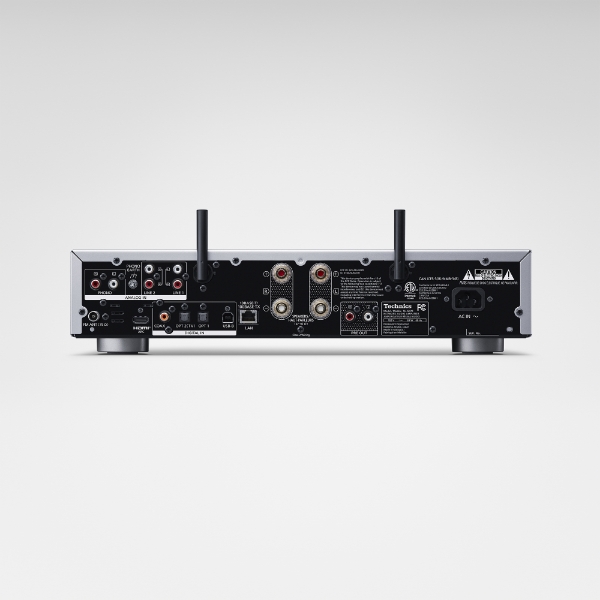

Analogni vhodni priključek

  • LINE x 2

    PHONO (MM) x 1

Digitalni vhodni priključek

  • Optični digitalni kabel x 2

    Koaksialni digitalni kabel x 1

    USB-A x 1

    USB-B x 1

Analogni izhodni priključek

  • PRE OUT x 1

Digitalni izhodni priključek

  • HDMI ARC

Izhod za slušalke

  • Da, stereo Φ6,3 mm

USB-A

  • Tehnični podatki zvočnega razreda USB

    • USB 2.0 High Speed
      Razred masovnega pomnilnika USB

  • iPod/iPhone/iPad

    • Ne

  • Podprti kodek

    • WAV
      • Da (32, 44,1, 48, 88,2, 96, 176,4, 192, 352,8, 384 kHz / 16, 24, 32 bit)
    • FLAC
      • Da (32, 44,1, 48, 88,2, 96, 176,4, 192, 352,8, 384 kHz / 16, 24 bit)
    • DSD
      • Da (2,8 MHz, 5,6 MHz, 11,2 MHz)
    • AIFF
      • Da (32, 44,1, 48, 88,2, 96, 176,4, 192, 352,8, 384 kHz / 16, 24, 32 bit)
    • ALAC
      • Da (32, 44,1, 48, 88,2, 96, 176,4, 192, 352,8, 384 kHz / 16, 24 bit)
    • AAC
      • Da (32, 44,1, 48, 88,2, 96 kHz/16-320kbps)
    • MP3
      • Da (32, 44,1, 48 kHz / 16-320 kbps)

PC (USB-B)

  • Tehnični podatki zvočnega razreda USB

    • USB 2.0 High Speed
      Zvočni razred USB 2.0, asinhroni način

  • Podprti kodek

    • LPCM
      • Da (32, 44,1, 48, 88,2, 96, 176,4, 192, 352,8, 384 kHz; 16-, 24-, 32-bitno)
    • DSD
      • Da (2,8 MHz, 5,6 MHz, 11,2 MHz)

  • Nadzorni način DSD

    • Način ASIO Native, način DoP

Dekorder MQA

  • Da

LAN (DMR)

  • WAV

    • Da (32, 44,1, 48, 88,2, 96, 176,4, 192, 352,8, 384 kHz / 16, 24, 32 bit)

  • FLAC

    • Da (32, 44,1, 48, 88,2, 96, 176,4, 192, 352,8, 384 kHz / 16, 24 bit)

  • DSD

    • Da (2,8 MHz, 5,6 MHz, 11,2 MHz)

  • AIFF

    • Da (32, 44,1, 48, 88,2, 96, 176,4, 192, 352,8, 384 kHz / 16, 24, 32 bit)

  • ALAC

    • Da (32, 44,1, 48, 88,2, 96, 176,4, 192, 352,8, 384 kHz / 16, 24 bit)

  • AAC

    • Da (32, 44,1, 48, 88,2, 96 kHz/16-320kbps)

  • MP3

    • Da (32, 44,1, 48 kHz / 16-320 kbps)

Vmesnik za ethernet

  • LAN (100BASE-TX/10BASE-T)

Wi-Fi

  • IEEE 802.11a/b/g/n/ac/ax

    Pasovno območje 2,4 GHz/5 GHz

Google Cast™

  • Da

AirPlay 2

  • Da

Bluetooth® (Podporni kodek)

  • Da (AAC, SBC)

Sprejemnik

  • DAB/DAB+/FM

Napajalnik

  • 220–240 V~, 50/60 Hz

Poraba energije

  • 63 W

Mere (Š x V x G)

  • 430 x 98 x 368 mm

Teža

  • Približno 6,6 kg

Dodatna oprema

  • Kabel AC, notranja antena DAB, daljinski upravljalnik, baterije za daljinski upravljalnik, uporabniški priročnik
