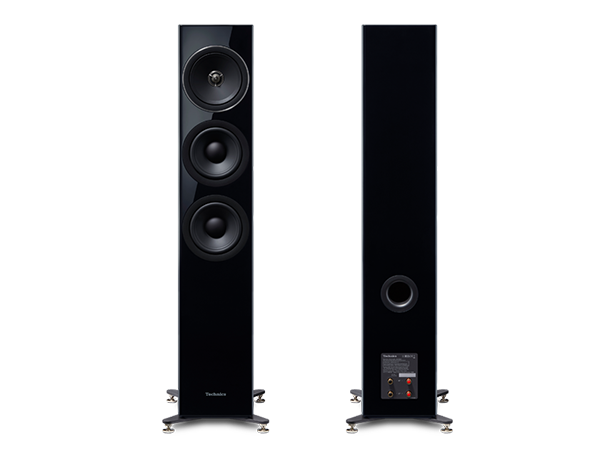

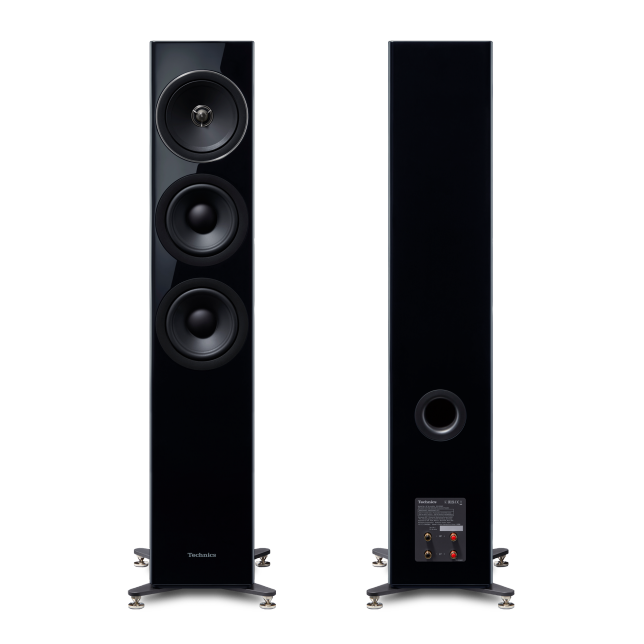

Zvočniški sistem SB-G90M2

Za reprodukcijo glasbe s kar najboljšo prostorsko izraznostjo zvoka morajo biti valovne fronte zvoka, ki prihaja iz zvočniške enote, usklajene, ko dosežejo poslušalca – ne glede na položaj poslušanja. Eden od najprimernejših pristopov za doseganje tega cilja je koncept točkovnega vira zvoka.

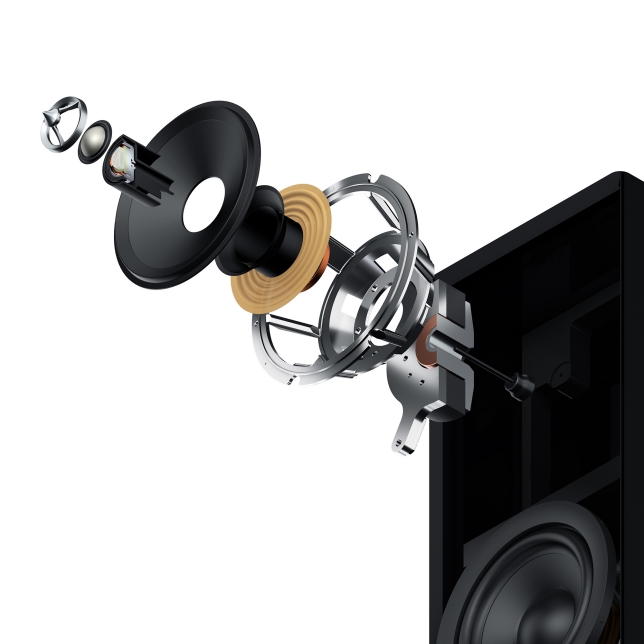

Za izvedbo reprodukcije zvoka iz točkovnega vira je bila uporabljena koaksialna konfiguracija, ki je bila nato združena z izvirno oblikovanim linearnim faznim vtičem za poravnavo faz in z membrano Smooth Flow plitve oblike z gladkim robom za čim manjši odboj zvoka.
Dvosmerni koaksialni zvočnik SB-G90M2 je bil na novo razvit za reprodukcijo srednje- in visokofrekvenčnega območja, da bi omogočil čisto lokalizacijo zvočne slike in visoko kakovost zvoka za zagotavljanje občutij polne glasbe brez motenj, hkrati uporablja že obstoječa koncepta točkovnega izvora zvoka in linearne faze, ki ju podjetje Technics nenehno razvija.

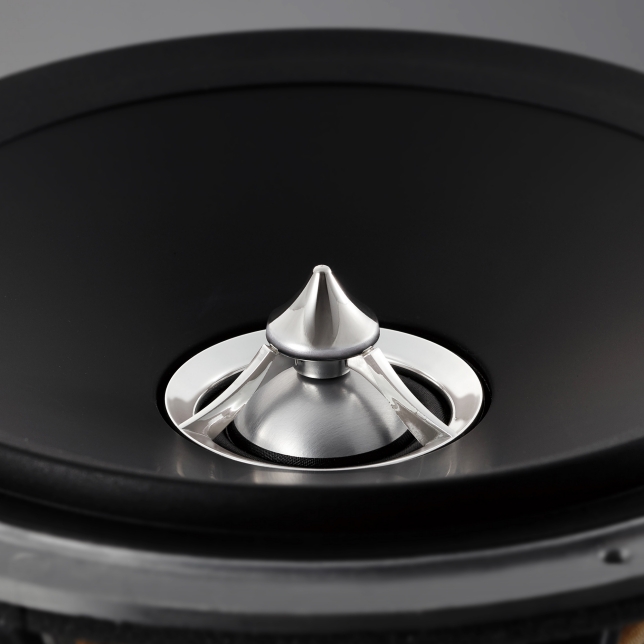

Akustični čep z izvirno obliko je postavljen na sprednji strani membrane visokotonskega zvočnika in zagotavlja reprodukcijo zvoka visoke ločljivosti in široko zvočno sliko.
Konica linearnega faznega čepa je izdelana iz medeninastega materiala z visoko gostoto in visokim modulom. To preprečuje, da bi čep po nepotrebnem vibriral zaradi vibracij srednjetonskega zvočnika, kar omogoča jasen zvok z nizkim popačenjem.

Ko se zvočni val širi po neenakomerni površini, se njegova valovna fronta zaradi nepravilne oblike površine poruši in spremeni frekvenčne značilnosti. To vpliva zlasti na visoke frekvence s kratkimi valovnimi dolžinami.
Membrana srednjetonske enote, ki je del koaksialne zvočniške enote, ima plitvo obliko z gladkim robom, ki zmanjšuje odboj zvoka, tako da so motnje zvoka, ki jih oddaja membrana, čim manjše – to zagotavlja odličen frekvenčni odziv, fazne lastnosti in natančnost usmerjanja.
Ta konfiguracija ustvarja široko zvočno kuliso ter bogato območje srednjih in visokih frekvenc brez motenj.

Za reprodukcijo glasbe z visokim razmerjem signal/šum so bili viri vseh neželenih oziroma motečih zvokov popolnoma odstranjeni.

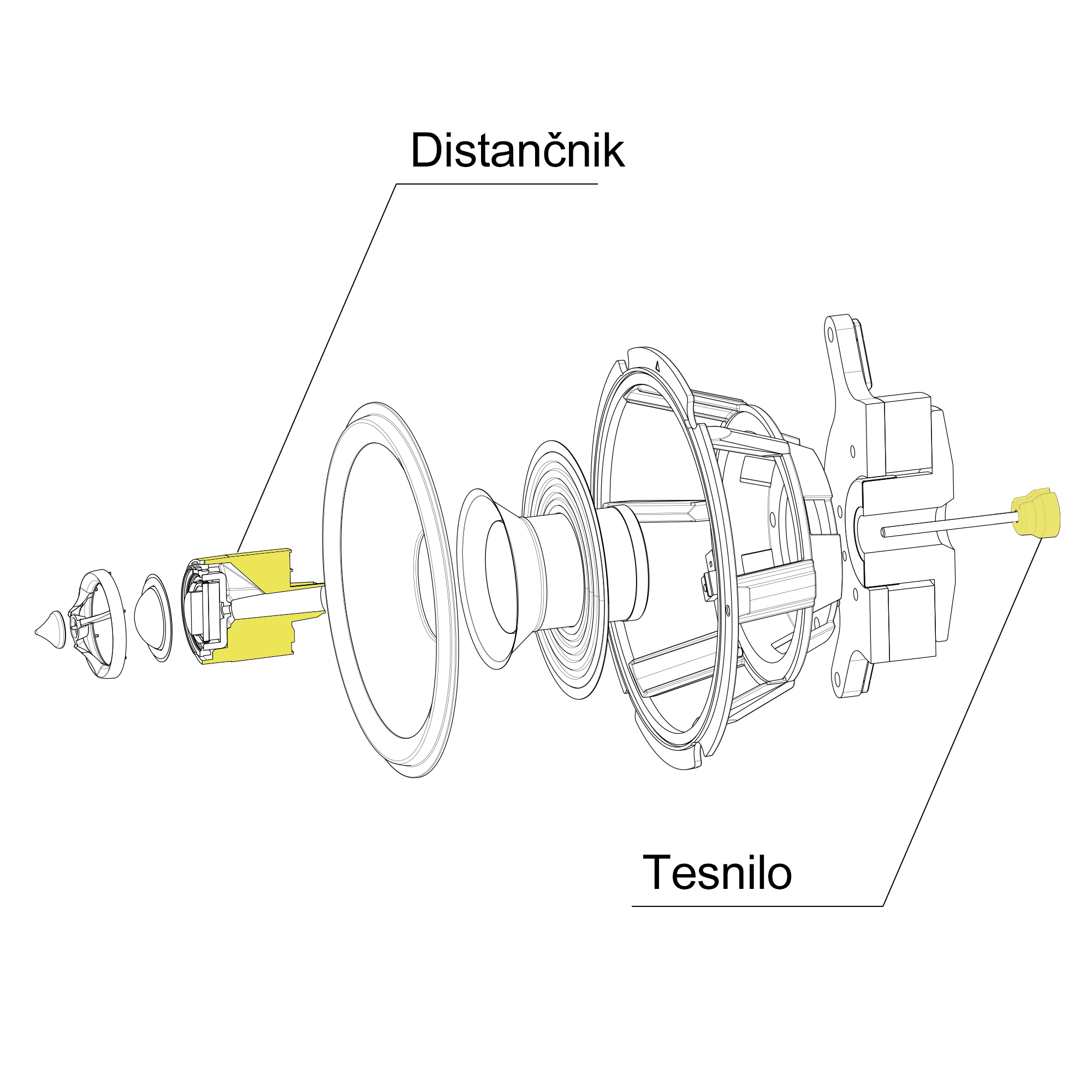

V ta namen je bila z obsežno analizo CAE dodatno optimizirana uravnotežena arhitektura vgradnje zvočnikov, ki jo je imel prejšnji model SB-G90, za varno namestitev zvočniških enot je bila na novo razvita pregrada za namestitev zvočniških enot. Poleg tega je celotno ohišje še bolj togo, da bi izkoristili prednosti uravnotežene arhitekture vgradnje zvočnikov. Čvrstost in oblika vsakega od delov, ki sestavljajo koaksialni zvočnik, sta bili skrbno izpopolnjeni, da bi čim bolj odstranili neželene tresljaje in šum. Poleg tega je v notranjosti ohišja posebna struktura zvočnih poti. Ta nova in edinstvena struktura učinkovito odpravlja stoječe valovanje, ki povzroča resonančno konico.

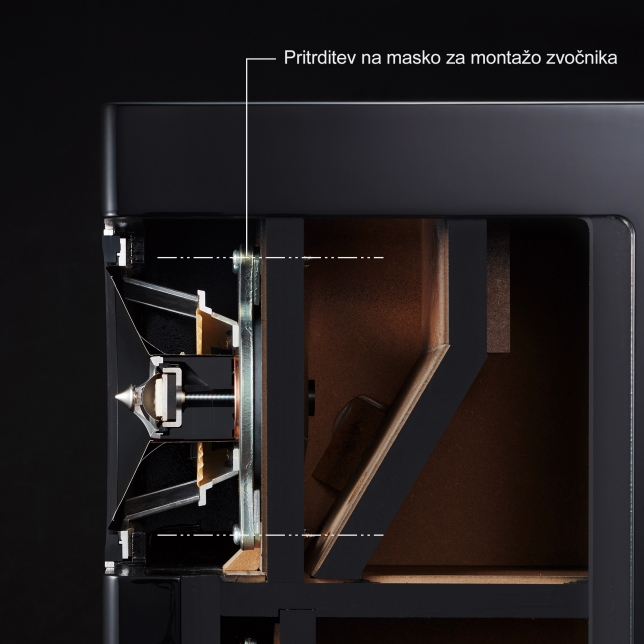

Neželeni tresljaji, ki jih povzročajo pregrade za namestitev zvočniških enot, so dodatno omejeni z izboljšanimi zračnimi odprtinami z uporabo CAE in tako, da enodelna pregrada nizkotonske zvočniške enote sega v ploščo dna, kar zagotavlja tudi večjo togost. Poleg tega optimizirane zračne odprtine zagotavljajo boljšo porazdelitev zvoka, ki se oddaja na zadnji strani zvočnikov, kar omogoča boljše odzivanje. Poleg tega je pregrada za namestitev koaksialnega zvočnika ločena od pregrade za namestitev nizkotonskega zvočnika, da ne bi prihajalo do medsebojnih motenj.
To vse skupaj zagotavlja čistejši zvok in boljše ustvarjanje tridimenzionalnega zvočnega prostora.

Resonanca, imenovana stoječe valovanje, v ohišju zvočnika običajno nastaja zaradi zvoka določene frekvence, ki je odvisna od velikosti ohišja. Najpogostejša metoda za odpravo stoječega valovanja je vgradnja materiala, ki absorbira zvok, v notranjosti ohišja. Ker material za absorpcijo zvoka absorbira tudi zvok pri frekvencah, pri katerih ne nastaja stoječe valovanje, to nekoliko zmanjša dinamičnost oziroma polnost reproduciranega zvoka.
Namesto tega je na dnu ohišja nizkotonske zvočniške enote nameščena struktura zvočne poti, ki usmerja stoječe valovanje. Namesto tega je na dnu ohišja nizkotonske zvočniške enote nameščena struktura zvočne poti, ki usmerja stoječe valovanje. Material za absorpcijo zvoka je nameščen na poti zvoka, na mestu, kjer je hitrost zvoka največja. To omogoča učinkovito odstranjevanje stoječega valovanja, ki povzroča resonančne vrhove, s kar najmanjšo količino materiala za absorpcijo zvoka. (Patentirano)
Ta struktura omogoča uporabo vseh podatkov, ki so potrebni za natančno reprodukcijo glasbe, zato sistem zvočnikov zagotavlja živahnejši in naravnejši zvok v srednje- in nizkofrekvenčnem območju.
