Gramofon z napędem bezpośrednim SP-10R

SP-10R

klasy referencyjnej

Funkcje

Bezrdzeniowy silnik z napędem bezpośrednim

Concept of Direct Drive Motor
Serce gramofonu bazuje na ulepszonym bezrdzeniowym silniku z napędem bezpośrednim, który został opracowany dla modelu SL-1200G wprowadzonego na rynek w 2016 roku. Dwucewkowy, bezrdzeniowy silnik napędu bezpośredniego z podwójnym wirnikiem, który został zaprojektowany od podstaw specjalnie do tego celu, ma cewki po obu stronach 12-biegunowego i 18-cewkowego napędu oraz wystarczająco duży moment obrotowy, aby napędzać talerz o dużej masie (około 7,9 kg). Przesunięcie cewek o 60 stopni po obu stronach poprawiło sztywność podstawy, tłumiąc drobne wibracje i redukując samoindukcyjność. Te udoskonalenia zapewniły stabilne obroty o kołysaniu i drżeniu mniejszym niż 0,015%, co jest uważane za granicę pomiaru. Również łożyska oporowe wspierające talerz o dużej masie wykorzystują specjalny plastik konstrukcyjny, aby zapewnić zarówno wysoką sztywność, jak i niezawodność.

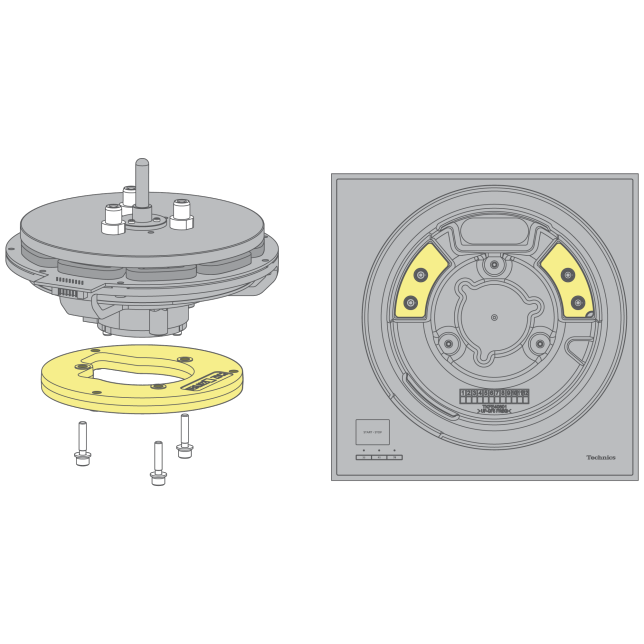

Tłumienie niepożądanych wibracji silnika

Concept of Suppressing Unwanted Motor Vibration
Silnik opracowany dla modelu SL-1200G posłużył jako platforma dla silnika z napędem bezpośrednim. Podwójna cewka, wzmocnione łożyska oporowe i rama o zwiększonej sztywności umożliwiły stabilizację silnika z nisko położonym środkiem ciężkości. Umieszczenie dwóch ciężarów ze stali nierdzewnej o wysokiej sztywności i wysokim ciężarze właściwym w dolnej części ramy umożliwiło zachowanie sztywności i nisko położonego środka ciężkości. Zapobiega to niepożądanym drganiom i pomaga uzyskać niesamowitą precyzję obrotów oraz poprawić stosunek sygnału do szumu.

Talerz gramofonu o dużej masie

Talerz gramofonu o dużej masie, Wykres przedstawiający właściwości tłumienia drgań
Mosiężny talerz gramofonu o grubości 10 mm wyposażono dodatkowo w ciężary z wolframu, które mają wyjątkowo wysoką masę właściwą i są trudne do obróbki. Masa mosiężna jest laminowana na odlewanym ciśnieniowo aluminium, dając talerzowi całkowitą wagę wynoszącą około 7,9 kg i masę bezwładności około 1 tony/cm. Amortyzująca guma do tłumienia niepożądanych drgań jest również przymocowana do tylnej powierzchni, tworząc 3-warstwową konstrukcję i osiągając wysoką sztywność oraz doskonałe właściwości tłumienia drgań.

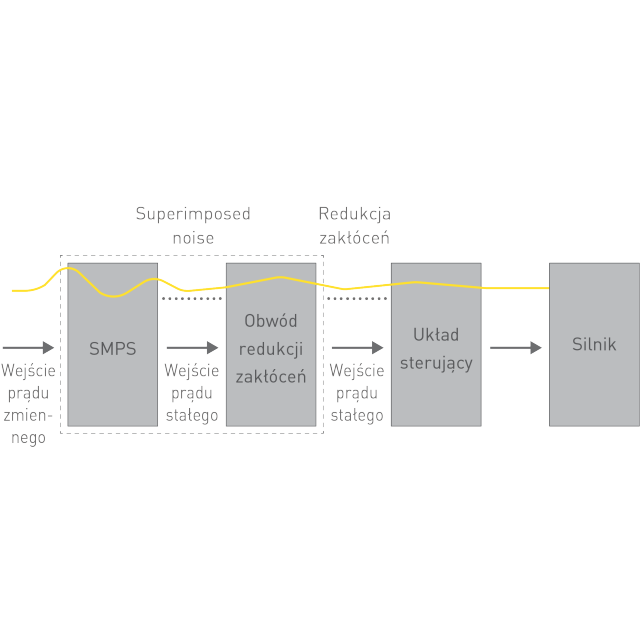

Oddzielna jednostka sterująca

Oddzielna jednostka sterująca
Jednostka sterująca jest oddzielona od jednostki głównej, aby wyeliminować niepożądane zakłócenia na jednostce głównej. Aby uzyskać obwód zasilania zapewniający dobrą regulację dla wysokiego momentu obrotowego, stosowane jest zasilanie przełączające. W celu zmniejszenia zakłóceń docierających do przetwornika zasilacz impulsowy jest wyposażony w unikatową technologię zapewniającą napięcie zasilania z minimalnymi zakłóceniami przez nowo opracowany obwód redukcji niepożądanych zakłóceń. Ponadto, aby zminimalizować zakłócenia nawet podczas komunikacji, wysoce niezawodny system odporny na zakłócenia zewnętrzne jest używany do komunikacji między jednostką główną a jednostką sterującą. Dzięki temu osiągnięty zostaje najlepszy stosunek sygnału do szumu na świecie.

Szczegółowa regulacja i wskazanie obrotów

Photo of Control Unit, Photo of Turntable Buttons
Ten gramofon obsługuje nie tylko płyty analogowe LP (33 1/3 obr./min) i EP (45 obr./min), ale także płyty SP (78 obr./min). Obroty można także ustawić z dokładnością do dwóch miejsc po przecinku (maksymalnie ±16%) na jednostce sterującej. Wyświetlacz OLED może wyświetlać liczbę obrotów na minutę z dokładnością do dwóch miejsc po przecinku, dzięki czemu użytkownik może zarówno słyszeć, jak i widzieć niezwykle precyzyjne ustawienia.

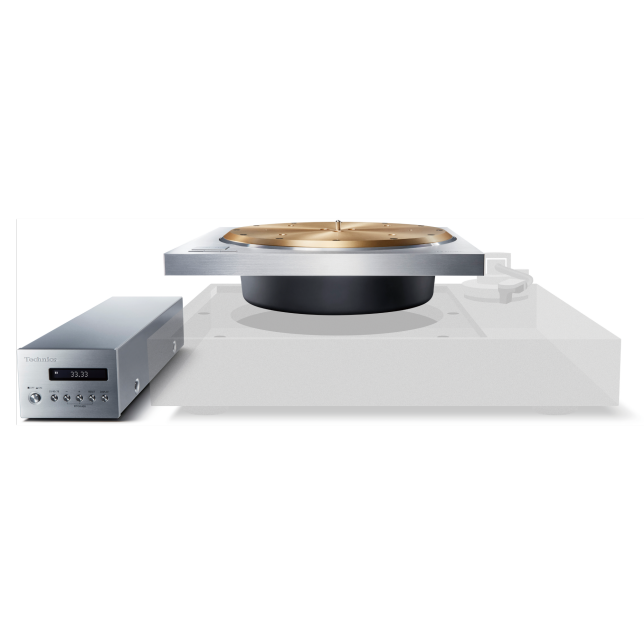

Zgodność gramofonów SP-10MK2 i SP-10MK3

Concept of SP-10MK2 and SP-10MK3 Compatibility

Aby umożliwić użytkownikom dalsze korzystanie z podstawy gramofonu i ramienia systemów SP-10MK2 i SP-10MK3, kształt i pozycję płyty dolnej modelu SP-10R zaprojektowano w sposób pozwalający na montaż na gramofonie SP-10MK2 lub SP-10MK3 w celu zapewnienia pełnej zgodności wstecznej. Jednostka sterująca ma ten sam kształt i rozmiar co jednostka zasilająca gramofonu SP-10MK2, aby umożliwić bezproblemową wymianę.

Dowiedz się więcej

Daj się zainspirować

Specyfikacja

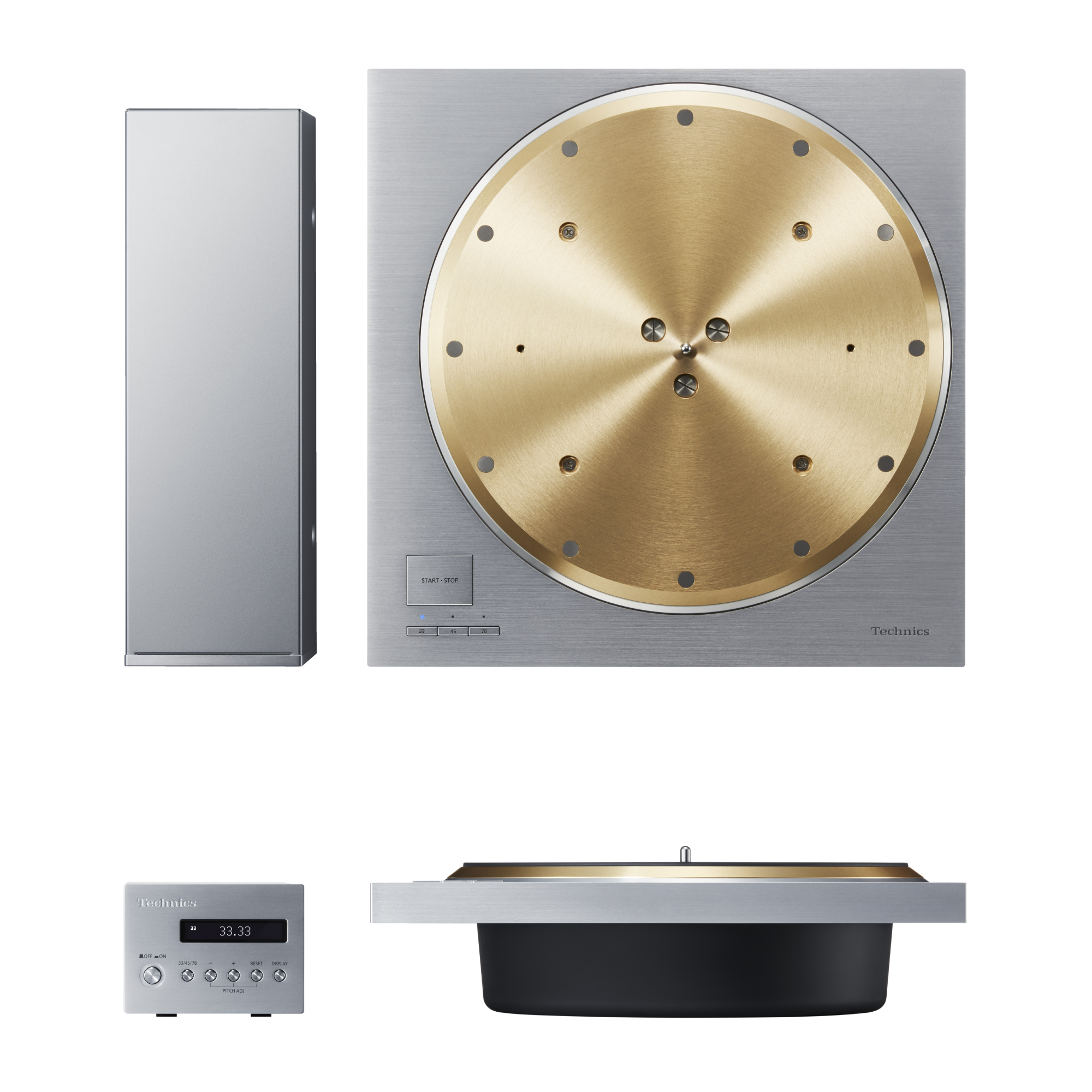

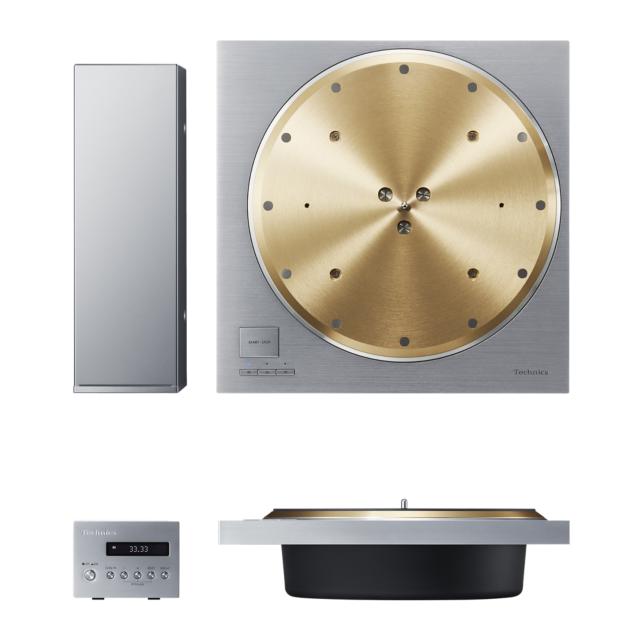

Zdjęcie Gramofon z napędem bezpośrednim SP-10R

Rozmiar i masa

Wysokość
109mm
Szerokość
365mm
Głębokość
365mm
Masa
18,2kg

Bezrdzeniowy silnik z napędem bezpośrednim

Tłumienie niepożądanych wibracji silnika

Talerz gramofonu o dużej masie

Oddzielna jednostka sterująca

Sekcja gramofonu

  • Metoda napędu

    • Napęd bezpośredni (direct drive)
  • Silnik

    • Bezszczotkowy silnik prądu stałego
  • Prędkości obrotowe

    • 33 1/3, 45, 78 obr./min
  • Zakres regulacji

    • ±16 %
  • Początkowy moment obrotowy

    • 0,39 N・m / 4,0 kg・cm
  • Kołysanie i drżenie

    • 0.015 % W.R.M.S.
  • Talerz gramofonu

    • Połączony mosiądz i aluminium odlewane ciśnieniowo
      Średnica: 323 mm
      Waga: około 7,9 kg (łącznie z matą gramofonową)

Informacje ogólne

  • Zasilanie

    • 110 – 240 V AC, 50 / 60 Hz
  • Pobór mocy

    • 10 W, ok. 0,05 W (tryb gotowości)
  • Wymiary (szer. x wys. x gł.)

    • Jednostka główna 365 x 109 x 365 mm
      Jednostka sterująca 110 x 84 x 350 mm
  • Waga

    • Jednostka główna Ok. 18,2 kg
      Jednostka sterująca Ok. 2,1 kg
  • Zakres temperatury roboczej

    • Od 0° do +40°
  • Zakres wilgotności roboczej

    • Od 35% do 80% wilgotności względnej (bez kondensacji)
  • Akcesoria

    • Gramofon, mata gramofonowa, adapter do płyt EP, zestaw śrub do gramofonu, odłączany uchwyt, klucz ampulowy, przewód zasilający, instrukcja obsługi
