SU-R1000E-S SU-R1000E-K

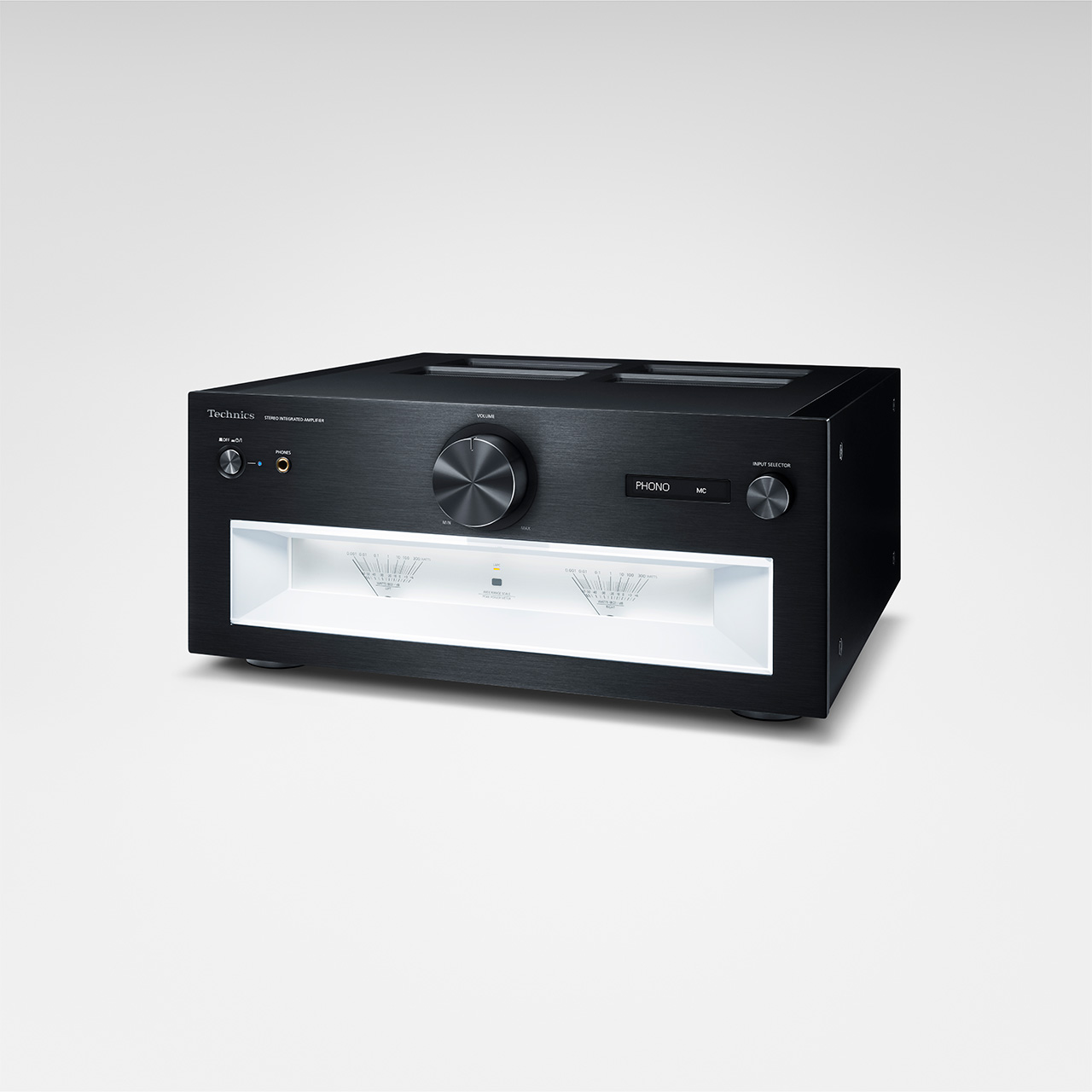

Zintegrowany wzmacniacz stereofoniczny SU-R1000

SU-R1000

Klasa Referencyjna

Firma Technics w dalszym ciągu dąży do osiągnięcia idealnego dźwieku. Owocem tych starań jest w pełni cyfrowy wzmacniacz sieciowy.

Funkcje

Mechanizm JENO

Drżenie fazowe jest główną przyczyną zniekształceń w systemach cyfrowych i wynika z nieprawidłowej synchronizacji zegarów głównych używanych w konwersji cyfrowo-analogowej. Aby wyeliminować degradację dźwięku spowodowaną przez drżenie fazowe, Technics opracował oryginalny obwód redukcji drżenia fazowego, zawierający generator zegara w systemie kształtowania szumu w celu zmniejszenia drżenia fazowego w zakresie niskich częstotliwości oraz wysoce precyzyjny konwerter częstotliwości próbkowania do tłumienia drżenia fazowego w zakres wysokich częstotliwości. W ten sposób skutecznie redukuje drżenie fazowe w całym zakresie częstotliwości. Działa z oryginalnym obwodem konwersji PWM (Pulse Width Modulation) o wysokiej precyzji, optymalizując prędkość kształtowania szumu, stopień i liczbę ponownej kwantyzacji oraz gradację PWM, w celu konwersji sygnałów o wysokiej rozdzielczości na PWM bez powodowania jakichkolwiek uszkodzeń w zakresie dynamicznym. Technologie te umożliwiają projektom wzmacniaczy cyfrowych Technics odtwarzanie naturalnych i delikatnych niuansów muzycznych.

ADCT
(technologia aktywnej redukcji zniekształceń)

Circuit Diagram of Digital Amplifier Technology
Nowo opracowana przez Technics technologia aktywnej redukcji zniekształceń precyzyjnie wyodrębnia i usuwa zniekształcenia w stopniu wyjściowym mocy, które są generowane przez przeciwdziałającą siłę elektromotoryczną głośnika i spadki napięcia. Na rynku audio Hi-Fi, gdzie można skonfigurować nieograniczoną liczbę systemów audio poprzez połączenie różnych produktów, wysokiej klasy wzmacniacze audio muszą optymalnie sterować różnorodnymi głośnikami. Technologia aktywnej redukcji zniekształceń dokładnie wyodrębnia zniekształcenia, określając różnicę między wyjściem złącza głośnikowego a wyjściem JENO, a następnie stosuje korektę do wyjściowego sygnału cyfrowego, korygując w ten sposób konwencjonalny cyfrowy system wzmacniacza. Zapewnia to potężną siłę napędową głośnika i energię akustyczną, oferując jednocześnie doskonałe zalety cyfrowego wzmacniacza, takie jak niski poziom szumów, precyzyjny obraz dźwięku i rozległa atmosfera dźwiękowa, niezależnie od typu podłączonych głośników.

„Cichy zasilacz Advanced Speed” zapewnia stabilną moc wyjściową przy niskim poziomie szumów.

Graph of Super High Speed Switching Power Supply Picture of GaN-FET(left) and SiC Diode(right)
SU-R1000 wykorzystuje system zasilacza impulsowego, aby zapewnić stabilne zasilanie napięciem i prądem wymaganym przez wzmacniacz cyfrowy. W konwencjonalnym układzie zasilacza impulsowego czas uruchomienia operacji przełączania był kontrolowany w celu ustabilizowania napięcia, co powoduje wahania częstotliwości przełączania w zależności od obciążenia, powodując szum modulacji wpływający na jakość dźwięku. Cichy zasilacz Advanced Speed wyeliminował ten szum, ustalając częstotliwość przełączania w paśmie 400 kHz. Ponadto na późniejszym etapie dostarczany jest regulator o bardzo niskim poziomie hałasu. Zapobiega to spadkowi regulacji wynikającemu ze stałej częstotliwości przełączania i utrudnia mieszanie się składowej szumowej w wysokie częstotliwości. Rezultatem jest zasilacz o wysokiej czułości, który zapewnia najlepszą wydajność wzmacniacza cyfrowego.

Cztery niezależne zasilacze

Picture of Pre Amplifier
W SU-R1000 każdy element składający się na zasilacz został skrupulatnie zbadany i poprawiony pod kątem wyższej jakości dźwięku. Co więcej, cztery niezależne zasilacze są przeznaczone dla różnych bloków obwodów w celu dalszej poprawy jakości dźwięku. Ponieważ SU-R1000 jest zintegrowanym wzmacniaczem, obwody wewnętrzne składają się ze stopnia przedwzmacniacza i stopnia wzmacniacza mocy w połączeniu obwodów analogowych i cyfrowych. Sekcja Phono-EQ, która przetwarza drobne sygnały analogowe, jest szczególnie podatna na wpływ szumów przenoszonych przez linię zasilającą. SU-R1000 wykorzystuje oddzielne zasilacze dla obwodów analogowych i cyfrowych w stopniu przedwzmacniacza. Wykorzystuje również oddzielne zasilacze dla prawego i lewego kanału w końcówce mocy, która wymaga dużej mocy elektrycznej. Dzięki czterem niezależnym zasilaczom SU-R1000 zapobiega zakłóceniom wywołanym linią zasilania pomiędzy blokami obwodów i zapewnia wysoki stosunek sygnału do szumu oraz doskonałą separację.

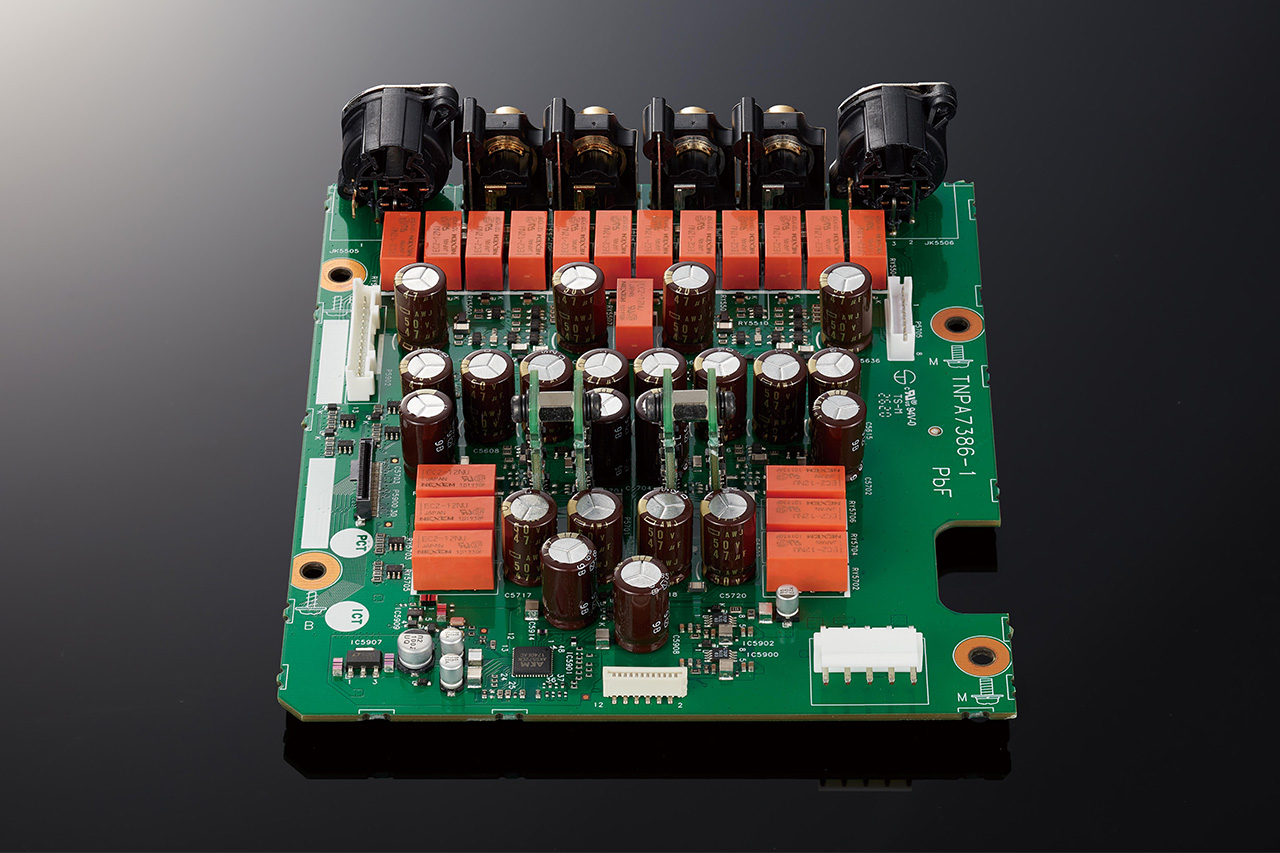

Wysokiej jakości cyfrowy / analogowy obwód I/O

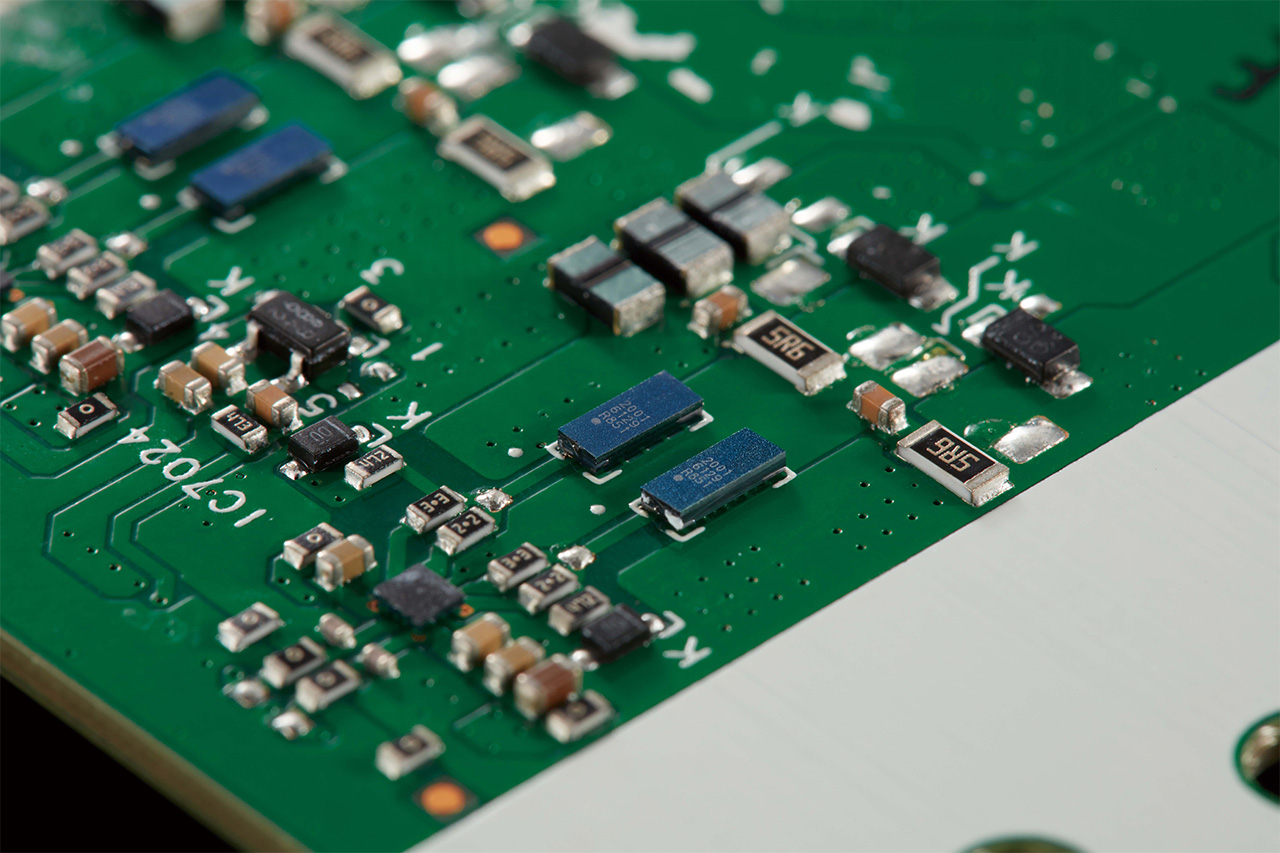

Pictures of component parts for High-grade Digital/Analog I/O Circuit

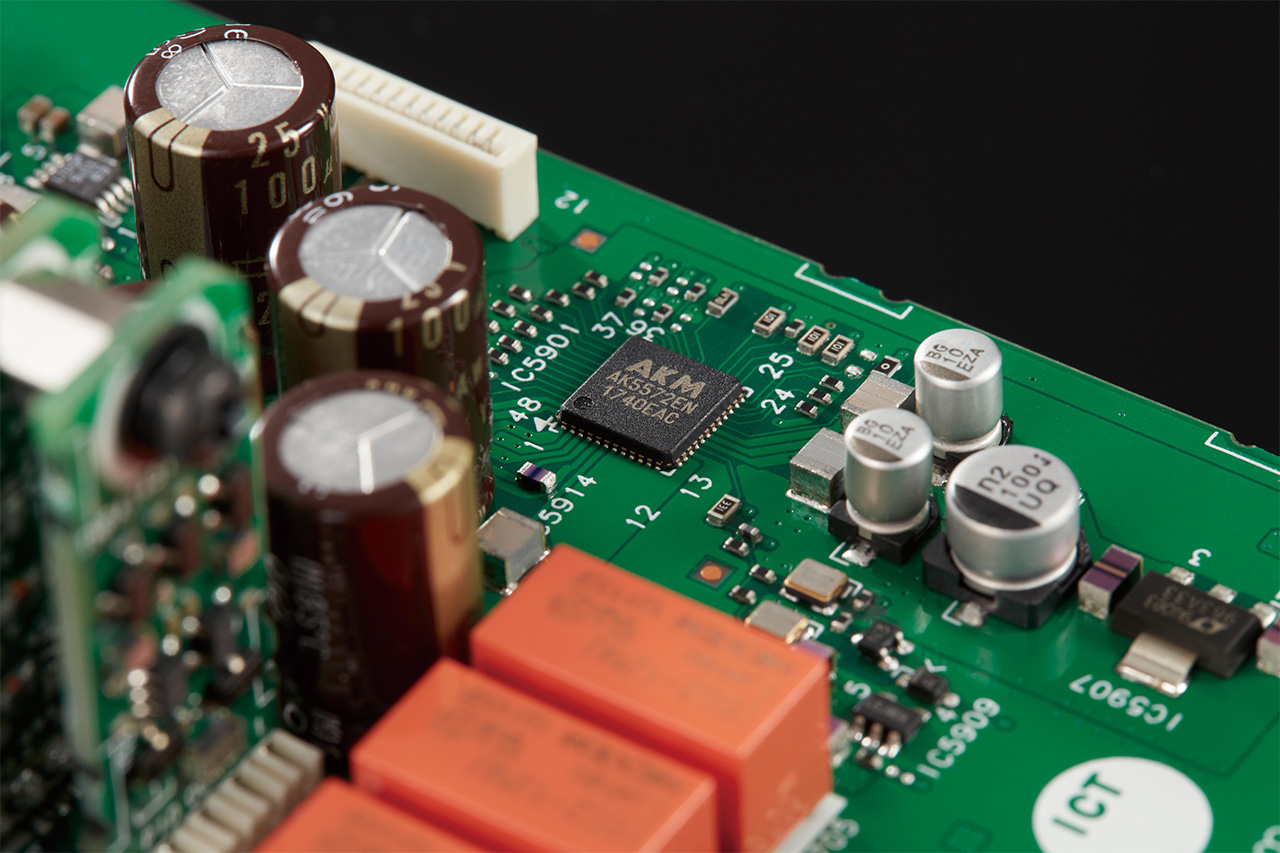

Sekcja wejść phono i sekcja wejść analogowych mają konstrukcję w pełni dyskretną. Technics zrealizował idealny, symetryczny układ obwodów i dokonała drobiazgowego strojenia. Nowe obwody zapobiegają zakłóceniom między prawym a lewym kanałem i zapewniają ich doskonałą separację. Ponadto sekcja wejścia phono i sekcja wejścia XLR wykorzystują całkowicie zbalansowaną transmisję, aby zapewnić transmisję sygnału o wysokiej czystości przy minimalnym wpływie szumów. Obwód wejściowy USB w sekcji wejść cyfrowych wyposażony jest w wysokiej jakości kondensator z muskowitu oraz kondycjoner sieciowy z niemagnetycznymi rezystorami z folii węglowej do blokowania szumów elektrycznych np. z komputera PC i minimalizacji wpływu szumów zewnętrznych. Przetwornik A/D zawiera wysokowydajny chip wykonany przez Asahi Kasei Microdevices (AKM), zapewniający bardzo precyzyjną konwersję A/D. W ten sposób SU-R1000 odtwarza wyjątkową jakość dźwięku z dowolnego analogowego lub cyfrowego źródła wejściowego.

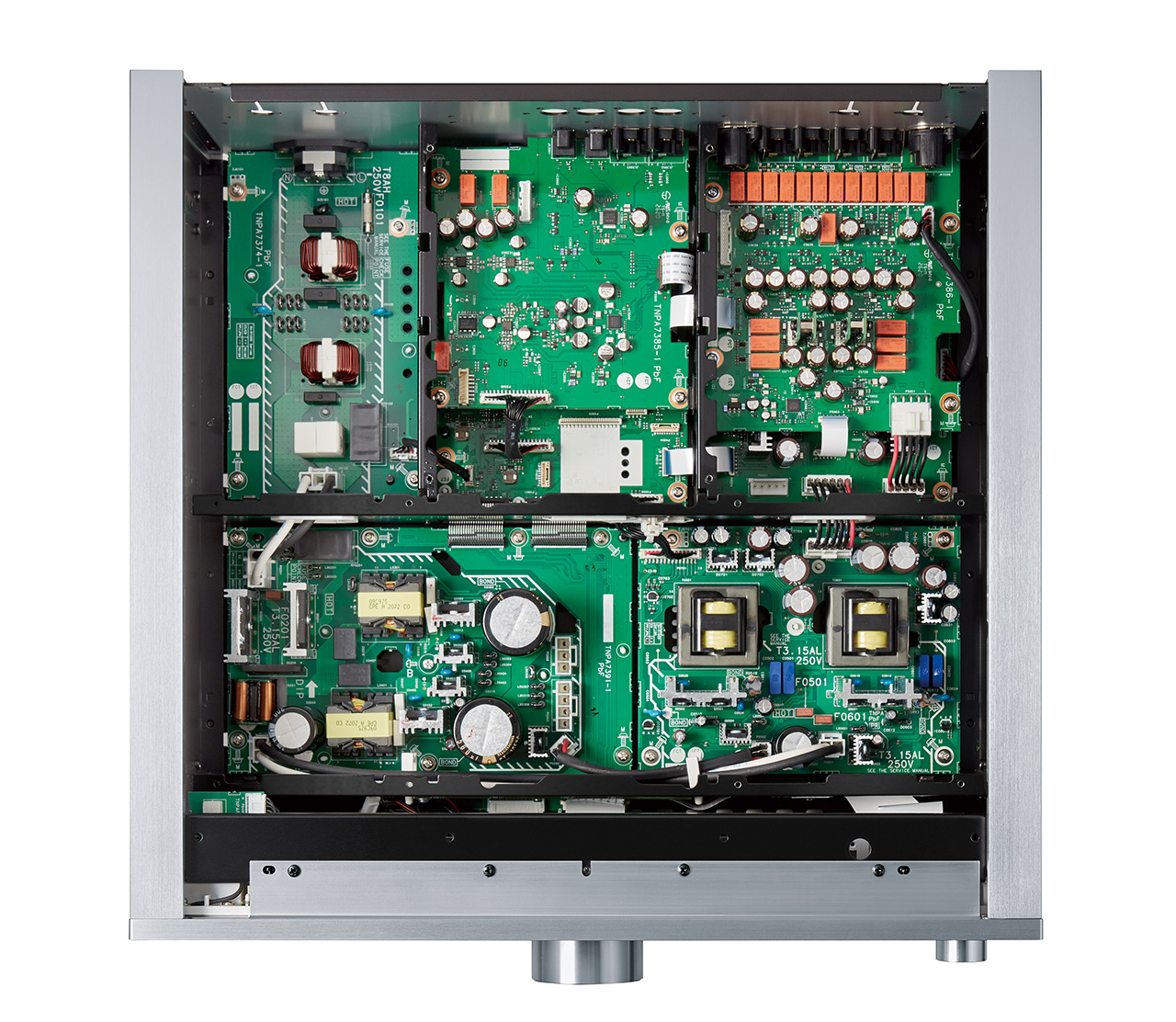

Obudowa i konstrukcja o wysokiej sztywności

Picture of High Rigidity Chassis and Design

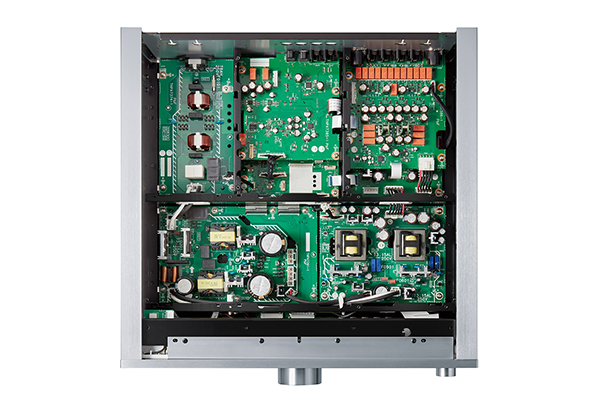

Sztywność obudowy została znacznie zwiększona, aby stłumić wibracje obudowy, które są również źródłem hałasu. Wewnętrzna obudowa ma oddzielną konstrukcję dwupoziomową. Na górnym poziomie zamontowana jest sekcja końcówki mocy, na którą składa się obwód wzmacniający i jego zasilacz. Na dolnym poziomie zainstalowano sekcję przedwzmacniacza, która składa się z sekcji wejść analogowych, w tym korektora phono, oraz sekcji wejść cyfrowych, a także obwodów zasilania tych obwodów. Nie tylko górny i dolny poziom, ale także poszczególne bloki obwodów są oddzielone od siebie stalowymi płytami ekranującymi. Te stalowe płyty osłonowe służą również jako płyty wzmacniające w celu wzmocnienia sztywności całej obudowy. Na zewnątrz panel przedni ma grubość 10 mm, natomiast panele boczne i panel górny wykonane są z aluminiowych płyt o grubości 6 mm, pokrytych alumitem. Zwiększono również sztywność i odporność na wibracje. Izolatory podtrzymujące obudowę są wykonane z żeliwa o doskonałych właściwościach tłumienia sygnału. Podsumowując, powyższe części i materiały poprawiają jakość sygnałów wewnętrznych i eliminują skutki drgań zewnętrznych na najwyższym poziomie.

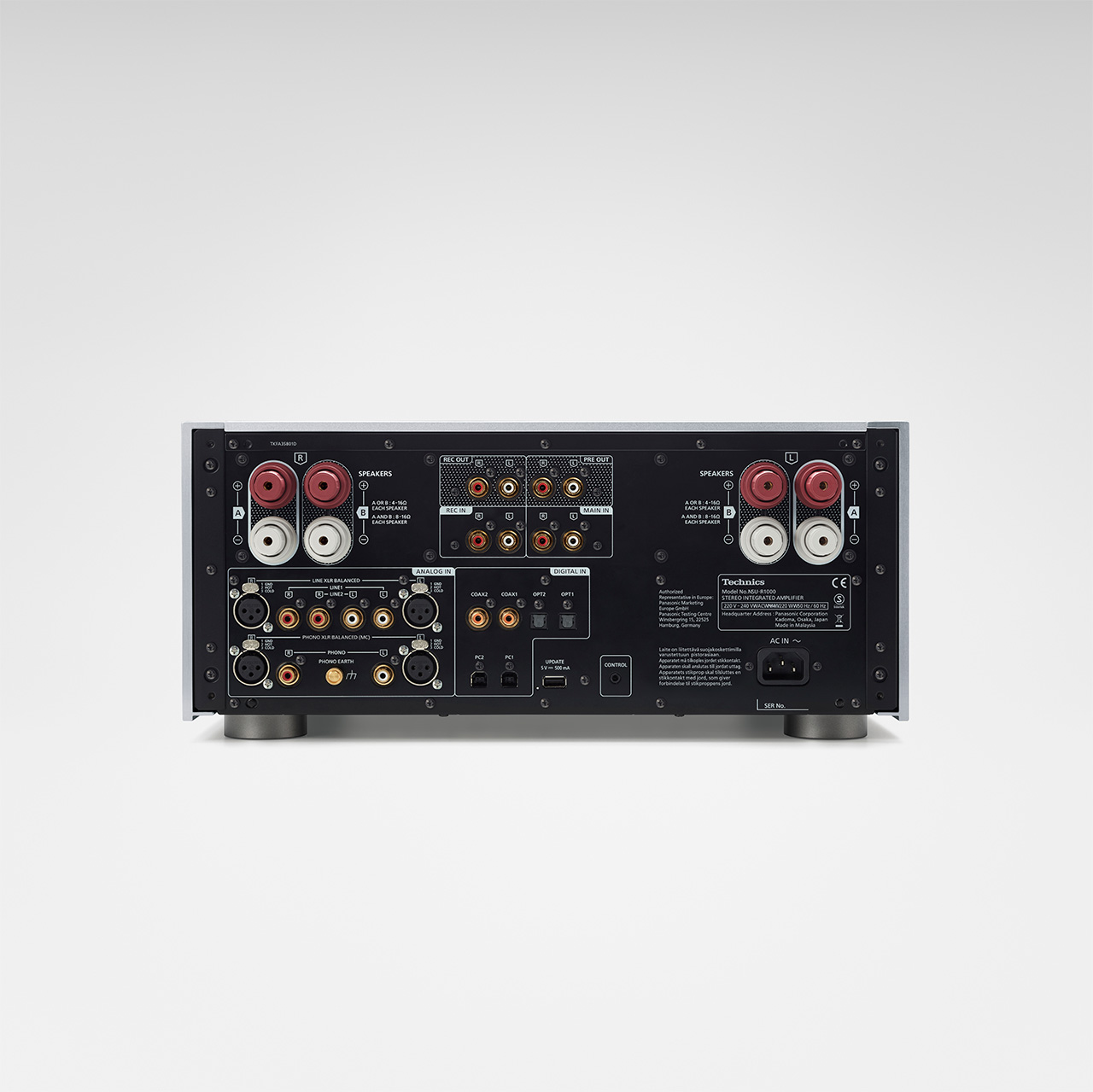

Złącza wejściowe i wyjściowe wykonane ze starannie dobranych części wysokiej jakości
- Złącza głośnikowe zaprojektowane tak, aby umożliwić podłączenie kabli głośnikowych o bardzo dużej średnicy
- Złącza typu Y zapewniające niezawodne połączenie kablowe
- Produkowane przez Neutrik analogowe złącza wejściowe balansu i złącza wejściowe PHONO XLR (wyłącznie dla MC)
- Złącza wejścia analogowego z pozłacanymi, obrobionymi częściami mosiężnymi

Wyrafinowane wzornictwo Technics

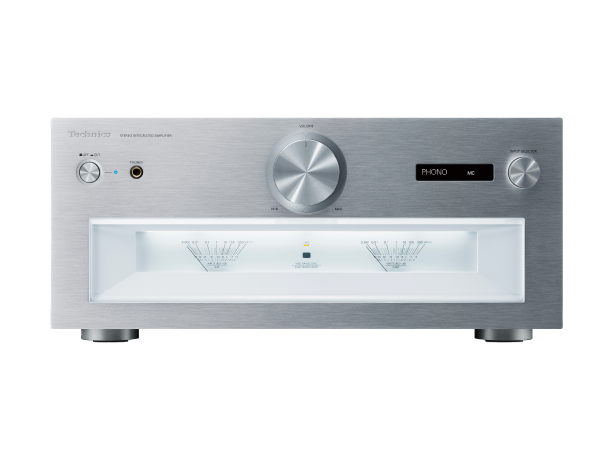

- Atrakcyjny panel przedni, ozdobiony wysokiej jakości włoskowatą powierzchnią i wyposażony w kultowy, duży dwuigłowy miernik
- Pokrętło głośności i selektor gałkowy wykonane z części obrobionych z litego aluminium i wykończone wirowo

Redukcja przesłuchów – do pomiaru i poprawy charakterystyk przesłuchów unikalnych dla każdej wkładki

Graphic of Crosstalk Canceler
Ta funkcja mierzy charakterystykę przesłuchu zainstalowanej kasety za pomocą sygnału pomiarowego przesłuchu zapisanego na karcie kalibracji dołączonej do sterownika SU-R1000. Następnie wykonuje odwrotną korektę przy użyciu wbudowanego procesora DSP, aby uzyskać znaczną poprawę charakterystyki przesłuchu. Skutkuje to dokładniejszym obrazem dźwiękowym i szerszą atmosferą dźwięku.

Daj się zainspirować

Specyfikacja

Rozmiar i masa

Wysokość
191mm
Szerokość
430mm
Głębokość
459mm
Masa
22,8kg

*ok.

Mechanizm JENO (eliminacja zniekształceń typu jitter i optymalizacja kształtowania charakterystyki szumów)

ADCT (technologia aktywnej redukcji zniekształceń)

Kalibracja fazy z dostosowaniem do obciążenia LAPC

Cichy zasilacz Advanced Speed

Cztery niezależne zasilacze

Inteligentny korektor Phono

Cyfrowa technologia wiernego odwzorowania dźwięku

  • Mechanizm JENO (eliminacja zniekształceń typu jitter i optymalizacja kształtowania charakterystyki szumów)
    Kalibracja fazy z dostosowaniem do obciążenia LAPC
    Cichy zasilacz Advanced Speed
    Generator zegara zasilany z akumulatora
    Technologia bezgłośnego sygnału
    Cichy zasilacz Advanced Speed
    Zaawansowane rozwiązania w zakresie zasilania

Unikatowe wzornictwo Technics

  • Obudowa o wysokiej sztywności
    Konstrukcja trójdzielna

Moc wyjściowa FTC

  • 150 W + 150 W (1 kHz, T.H.D. 0,5%, 8 Ω, 20 kHz LPF),
    300 W + 300 W (1 kHz, T.H.D. 0,5%, 4 Ω, 20 kHz LPF)

Czułość wejścia / Impedancja wejściowa

  • LINE 200 mV / 22 kΩ, PHONO (MM) 2,5 mV / 47 kΩ PHONO (MC) 300 uV /100 Ω

Pasmo przenoszenia

  • LINE 5 Hz-80 kHz (-3 dB, 8 Ω),
    PHONO (MM) 20 Hz – 20 kHz (ODCHYLENIE RIAA ±1 dB, 8 Ω),
    CYFROWE 5 Hz – 80 kHz (-3 dB, 8 Ω)

Impedancja obciążenia

  • 4 ±16 Ω

Terminal wejścia analogowego

  • LINE x 2 (LINE 1, LINE 2), ZBALANSOWANY LINE XLR x1, PHONO (MM / MC) x1, ZBALANSOWANY PHONO XLR (MC) x1, MAIN IN x1, REC IN x1

Terminal wejścia cyfrowego

  • Koncentryczne cyfrowe x2 (OPT 1, OPT 2), Koncentryczne cyfrowe x2 (COAX 1, COAX 2), USB-B x2 (PC 1, PC 2)

Terminal wyjścia analogowego

  • PRE OUTx1, REC OUT x1

Wyjście słuchawek

  • Tak, Stereo Φ6,3 mm

Kodek wspomagający

  • USB 2.0 high-speed, USB Audio Class 2.0, tryb asynchroniczny
  • PCM

    • Tak (32, 44,1, 48, 88,2, 96, 176,4, 192, 352,8, 384 kHz / 16, 24, 32 bity)
  • DSD

    • Tak (2,8 MHz, 5,6 MHz, 11,2 MHz, 22,4 MHz * * Tylko tryb ASIO Native)

Zasilacz

  • AC 220-240 V, 50 Hz / 60 Hz

Pobór mocy

  • 220 W

Wymiary (szer. x wys. x dł.)

  • 430 mm × 191 mm × 459 mm

Ciężar

  • ok. 22,8 kg

Akcesoria

  • Pilot zdalnego sterowania, zapis kalibracji, przewód zasilający, instrukcja obsługi
