SL-1000R közvetlen meghajtású lemezjátszó

SL-1000R

Referenciaminőségű

Tulajdonságok

Vasmag nélküli, közvetlen meghajtású motor

Concept of Direct Drive Motor
A közvetlen meghajtású lemezjátszó lelke, a motor a 2016-ban forgalomba hozott SL-1200G-hez kifejlesztett, majd továbbfejlesztett vasmag nélküli közvetlen hajtású motoron alapul. Az erre a célra újonnan kifejlesztett, dupla tekercses ikerrotoros, vasmag nélküli közvetlen hajtású motor mindkét oldalán tekercsekkel rendelkezett a 12 pólusú, 18 tekercses meghajtáshoz, elég nagy nyomatékkal a nagy (kb. 7,9 kg) tömegű tányér meghajtásához. A tekercsek mindkét oldali 60 fokos elfordítása javította a hordozó merevségét, elnyomva a finom rezgéseket és csökkentve az önindukciót. Ezek a fejlesztések stabil forgást és 0,015%-ot meg nem haladó sebességingadozást értek el, ami már a mérhetőség határának tekinthető. A nagy tömegű lemeztányért tartó talpcsapágyak speciális gépészeti műanyagot használnak a nagy merevség és megbízhatóság érdekében.

Nemkívánatos motorvibráció elnyomása

Concept of Suppressing Unwanted Motor Vibration
Az SL-1200G modellhez kifejlesztett motor a közvetlen hajtású motor platformjaként szolgált. A kettős tekercs, a megerősített talpcsapágyak és a megnövelt merevségű váz stabil motort eredményezett, alacsony súlyponttal. Két nagy merevségű és nagy fajsúlyú rozsdamentes acél súly elhelyezésével az alváz alján a merevség és az alacsony súlypont megmarad. Ezek az alapos intézkedések a nemkívánatos vibráció megelőzésére segítik a rendkívüli forgási pontosságot és javítják az S/N értékét.

Nehézsúlyú besorolású forgótányér

Concept of Heavyweight-class Turntable Platter, Graph of Vibration damping characteristic
A forgótányér 10 mm vastagságú sárgaréz nehezékének külső peremén rendkívül nagy fajsúlyú és nehezen megmunkálható volfrámsúlyok találhatók. Az alumíniumöntvénybe rétegezett sárgaréz nehezék 7,9 kg össztömegű és így mintegy 1 ton cm tehetetlenségi tömegű lemeztányért alkot. Emellett a tányér hátsó felületére a nem kívánt vibrációt kiszűrésére tompítógumi is kerül ebben a nagy merevséget és a kiváló rezgéscsillapítást biztosító 3 rétegű kialakításban.

Külön vezérlőegység

Concept of Separate Control Unit
A főegységre gyakorolt nemkívánatos zaj elkerülése érdekében a vezérlőegység külön van választva. A jól szabályozható, nagy nyomaték elérése érdekében a készülék kapcsoló tápegységet tartalmaz. A hangszedőre jutó zaj csökkentésére a kapcsoló tápegység új fejlesztésű „nemkívánatos zajokat csökkentő áramkörének” speciális technológiája minimális zajt tartalmazó feszültséget biztosít. A főegység és a vezérlőegység közötti kommunikáció okozta zaj minimalizálására pedig a rendszer kialakítása a külső zajok okozta hatások szempontjából is nagy megbízhatóságú. Ezekkel az átfogó zajcsökkentő intézkedésekkel a világ legnagyobb S/N értéke érhető el.

Pontos szabályozás és forgásirányjelzés

Photo of Control Unit, Photo of Turntable Button
Ez a lemezjátszó nemcsak analóg nagylemezt (33⅓) és kislemezt (45), de középlemezt (78) képes lejátszani. A vezérlőegység a forgási sebesség két tizedesjegy pontosságú (maximum ±16%-os) módosítására is képes. Az OLED képernyő a forgási sebesség két tizedesjegy pontosságú megjelenítésére is képes, így a felhasználó rendkívüli pontossággal láthatja és hallhatja az eredményt.

Nagy érzékenységű hangkar

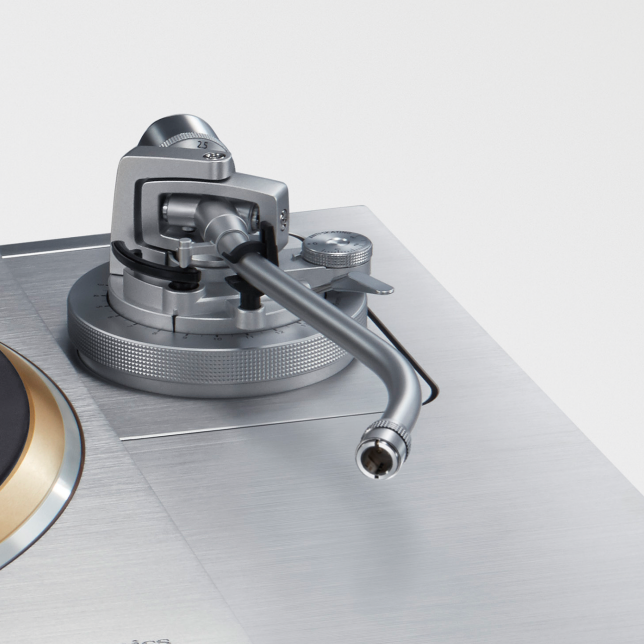

Photo of High-sensitivity Tonearm
Annak érdekében, hogy a hangkar pontosan követhesse a lemez forgását, a Technics hagyományosan a statikus egyensúlyt, az S-típusú univerzális hangkart használta könnyű, magas csillapítású magnézium hangkarral. A gimbalfelfüggesztés szerkezeti hangkarja nagy pontosságú csapágyakat használ. Gyakorlott japán szakemberek végeznek minden összeszerelést és beállítást, hogy magas kezdeti mozgásérzékenységet érjenek el, pontosan nyomon követve a lemezekbe vágott barázdákat. Az OFC belső huzalozásra szolgál, így a kazettából közvetített zenei jel nem csillapodik, és a lemezbe vágott zenei energia sem vész el, ezáltal rendkívül élénk hangzást ad.

Hangkaralap

Photo of Tonearm Base Customisation

A hangkar alapja, amelyre a hangkar fel van szerelve, erősen integrálva van a lemezjátszó résszel. Összehasonlítva a lemezjátszó alapegységet a hangkarrögzítési konstrukcióval, a hangkarcsapágyak, a forgótányércsapágyak és a tű helyzetének kapcsolata mindig állandó, olyan szerkezetet biztosítva, amelyben a lemezjátszó alapanyagainak merevsége okozta vibráció minimális hatást fejt ki, és a hangkar teljesítménye maximalizálva van. Opcionális hangkaralap is megvásárolható, amely lehetővé teszi a szabványos hangkar mellett egy meglévő rövid vagy hosszú típusú hangkar felszerelését a SME vagy Ortofon cégtől (legfeljebb három, beleértve a szabványos hangkart).

Melléksúlyos hangkar alapopcióinak további részletezése

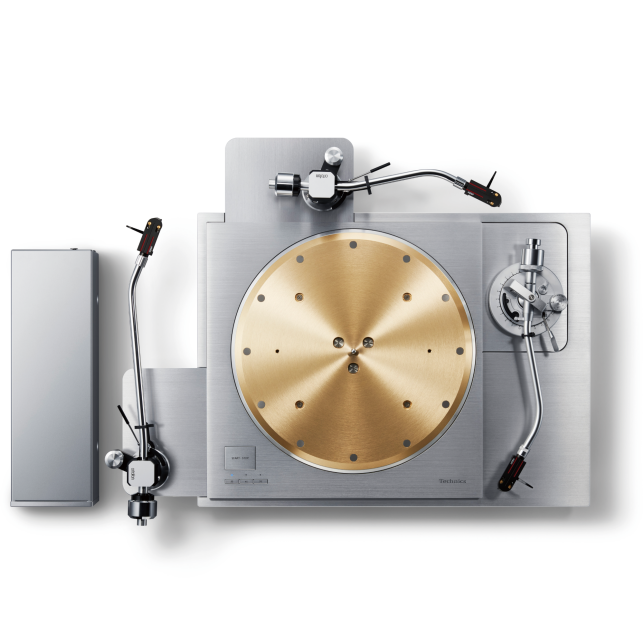

* Testreszabási példa

Inspirálódjon

Specifikációk

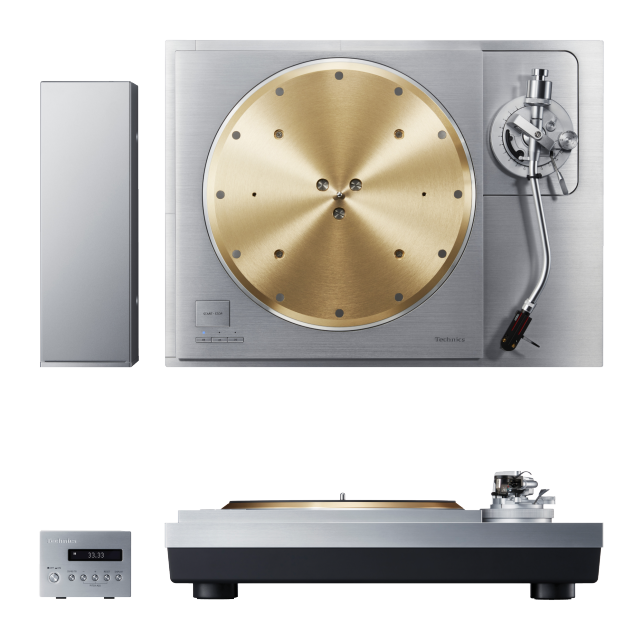

A SL-1000R közvetlen meghajtású lemezjátszó fényképen

Méret és tömeg

Magasság
188mm
Szélesség
531mm
Mélység
399mm
Tömeg
40.2kg

Vasmag nélküli, közvetlen meghajtású motor

Nemkívánatos motorvibráció elnyomása

Nehézsúlyú besorolású forgótányér

Külön vezérlőegység

Nagy érzékenységű hangkar

Merev hangszekrény és nagy csillapítási képességű nagy csillapítási képességű

Lemezjátszószakasz

  • Meghajtási módszer

    • Közvetlen meghajtás
  • Motor

    • Szénkefe nélküli egyenáramú motor
  • Lemezjátszó-sebesség

    • 33⅓, 45, 78/perc
  • Szabályozás

    • ±16%
  • Indítónyomaték

    • 0,39 Nm / 4,0 kgcm
  • Sebességingadozás

    • 0,015% WRMS
  • Lemeztányér

    • Sárgaréz és alumínium kombinált öntvény
      Átmérő: 323 mm
      Tömeg: Mintegy 7,9 kg (gumipalásttal együtt)

Hangkarválasztás

  • Típus

    • Univerzális statikus egyensúly
  • Effektív hossz

    • A hangkarcsuklótól a tűig: 254 mm
      A hangkarcsuklótól a tengelyorsóig: 239 mm
  • Túlnyúlás

    • 15 mm
  • Barázdakövetési szöghiba

    • 1° 48' értéken belül (a 30 cm-es [12"] hanglemez külső barázdájában)
      0° 30' értéken belül (a 30 cm-es [12"] hanglemez belső barázdájában)
  • Eltolási szög

    • 21°
  • Karhossz-szabályzási tartomány

    • 0–15 mm
  • Tűnyomásszabályzási tartomány

    • 0–4 g (közvetlen leolvasású)
  • Tűszár lehetséges súlytartománya (hangszedővel együtt)

    • 15,9–19,7 g (segédsúly nélkül)
      18,8–23,6 g (kis segédsúllyal)
      22,5–26,3 g (közepes segédsúllyal)
      26,0–31,0 g (nagy segédsúllyal)

Csatlakozók

  • Hangkimenet

    • PHONO (Din Jack) 1 db * Csak egyenes típusú kábel

Általános

  • Tápegység

    • AC 110–240 V, 50/60 Hz
  • Energiafogyasztás

    • 10 W
      Mintegy 0,05 W (készenlét)
  • Méret (Szé×Ma×Mé)

    • Főegység 531×188×399 mm
      Vezérlőegység 110×84×350 mm
  • Tömeg

    • Főegység kb. 40,2 kg
      Vezérlőegység kb. 2,1 kg
  • Üzemi hőmérséklet-tartomány

    • 0° ~ +40°
  • Üzemi páratartalom-tartomány

    • 35–80% relatív páratartalom (páralecsapódás nélkül)
  • Kiegészítők

    • Forgótányér, gumipalást, kislemezadapter, ellensúly, segédsúly (kicsi)(közepes)(nagy), túlnyúlásmérő, forgótányér csavarkészlete, levehető fogantyú, imbuszkulcs, szigetelőszerelvény, porvédő, hálózati kábel, felhasználói útmutató
