SU-R1000 integrált sztereó erősítő

SU-R1000

Referenciaminőségű

A Technics továbbra is az ideális hangzás elérésére törekszik azáltal, hogy teret enged a teljes digitális erősítő által megvalósított új hangdimenzióknak.

Tulajdonságok

JENO Engine

A jitter a digitális rendszerek torzításának egyik fő oka, és a digitális-analóg átalakításhoz használt mesterórák időzítési hibája okozza. A jitter okozta hangromlás kiküszöbölésére a Technics egy eredeti jittercsökkentő áramkört fejlesztett ki, amely egy óragenerátort tartalmaz a zajformáló rendszerben, csökkentve a jittert az alacsony frekvenciájú tartományban, valamint egy nagy pontosságú mintavételezési frekvenciaátalakítót a jitter elnyomására a nagyfrekvenciás tartományban. Így ideális módon csökkenti a jittert a teljes frekvenciatartományban. Ez az eredeti, nagy pontosságú PWM (impulzusszélesség-moduláció) konverziós áramkörrel működik, amely optimalizálja a zajalakítási sebességet, a fokozat- és újrakvantálási számot, valamint a PWM-gradációt, hogy a nagy felbontású jeleket PWM-re konvertálja anélkül, hogy kárt okozna a dinamikatartományban. Ezek a technológiák lehetővé teszik a Technics digitális erősítőinek, hogy reprodukálják a zene természetes és finom árnyalatait.

Aktív torzításcsillapító (ADCT –
Active Distortion Cancelling Technology)

Circuit Diagram of Digital Amplifier Technology
A Technics által újonnan kifejlesztett aktív torzításcsillapító technológia (Active Distortion Canceling Technology) precízen kivonja és eltávolítja a torzítást a kimeneti fokozatban, amelyet a hangszóró ellen-elektromotoros ereje és feszültségesése generál. A hifi audiopiacon, ahol korlátlan számú audiorendszer állítható össze a különböző termékek kombinálásával, a csúcskategóriás audioerősítőknek optimálisan kell meghajtani a sokféle hangszórót. Az aktív torzításcsillapító technológia (Active Distortion Canceling Technology) precízen eltávolítja a torzítást azáltal, hogy meghatározza a hangszóró-csatlakozó és a JENO kimenete közötti különbséget, majd korrekciót alkalmaz a kimenő digitális jelen, így korrigálja a hagyományos digitális erősítőt. Ez erőteljes hangsugárzó-hajtóerőt és akusztikus energiát biztosít, miközben a digitális erősítő kiemelkedő előnyeit kínálja, például alacsony zajszintet, precíz hangképet és kiterjedt hangkörnyezetet, függetlenül a csatlakoztatott hangszórók típusától.

Speciális Speed Silent tápellátás

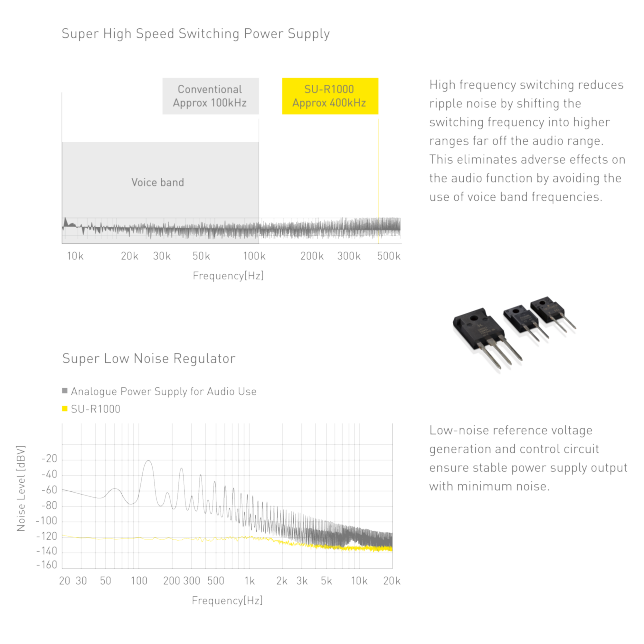

Graph of Super High Speed Switching Power Supply Picture of GaN-FET(left) and SiC Diode(right)
Az SU-R1000 modell egy kapcsolóüzemű tápegységet alkalmaz a digitális erősítő által igényelt stabil feszültség és áramellátás biztosítására. Hagyományos kapcsolóüzemű táprendszerben a feszültség stabilizálása érdekében a kapcsolási művelet BE idejét szabályozták, ami a kapcsolási frekvenciát a terhelésnek megfelelően változtatja, aminek következtében modulációs zaj befolyásolja a hangminőséget. A speciális Speed Silent tápegység kiküszöbölte ezt a zajt azáltal, hogy a kapcsolási frekvenciát a 400 kHz-es sávban rögzítette. A későbbiekben egy szuperalacsony zajszintű szabályzót is biztosítanak. Ez megelőzi a szabályzásnak a fix kapcsolófrekvencia miatti lecsökkenését, továbbá megakadályozza, hogy a zaj a magas frekvenciákba keveredjen. Az eredmény egy nagy reakcióképességű tápegység, amely a digitális erősítő legjobb paramétereit hozza ki.

Négy független tápegység

Picture of Pre Amplifier
Az SU-R1000 tápegységének minden elemét gondosan tanulmányozták és felülvizsgálták a jobb hangminőség érdekében. Továbbá négy független tápegység áll rendelkezésre a különböző áramköri blokkokhoz a hangminőség fokozása érdekében. Mivel az SU-R1000 egy integrált erősítő, a belső áramkörök előerősítő fokozatból és teljesítményerősítő fokozatból állnak, analóg és digitális áramkörök keverékében. A parányi analóg jeleket feldolgozó PHONO-EQ szakasz különösen érzékeny a tápvezetéken keresztül bejutó zajokra. Az SU-R1000 külön tápegységet használ az analóg és a digitális áramkörökhöz az előerősítő fokozatban. Külön tápegységeket használ a jobb és bal csatornákhoz a nagy elektromos teljesítményt igénylő teljesítményerősítő fokozatban. A négy független tápegységgel az SU-R1000 megakadályozza a tápvonalak által okozott interferenciát az áramköri blokkok között, és magas S/N arányt és kiváló szétválasztást valósít meg.

Minőségi digitális/analóg I/O-áramkör

Pictures of component parts for High-grade Digital/Analog I/O Circuit
A PHONO és analóg bemeneti szakasz teljes diszkrét áramköri kialakítást alkalmaz. Technics ideális szimmetrikus áramköri elrendezést valósított meg, és alapos finomhangolást végzett. Az új áramkörök megakadályozzák a jobb és bal csatorna interferenciáját, és kiváló csatornaszétválasztást képesek elérni. Ezenkívül a PHONO és az XLR bemeneti szakasz teljesen kiegyensúlyozott átvitelt alkalmaz, hogy nagy tisztaságú jelátvitelt biztosítson minimális zajhatás mellett. A digitális bemeneti szakasz USB bemeneti áramköre a külső zaj hatásának minimalizálására kiváló minőségű rubincsillámból készült kondenzátorral és nemmágneses szénfilm ellenállásokkal ellátott tápszabályzóval van felszerelve a (pl. PC-től származó) elektromos zaj kiszűrésére. Az A/D konverter az Asahi Kasei Microdevices (AKM) által gyártott nagy teljesítményű chipet tartalmaz a nagy pontosságú A/D konverzió érdekében. Így az SU-R1000 kiváló hangminőséget biztosít bármilyen analóg vagy digitális bemeneti forrásról.

Nagy merevségű ház és kialakítás

Picture of High Rigidity Chassis and Design
A tokozat további zajforrást jelentő vibrációjának elnyomására jelentősen növekedett a váz merevsége. A belső váz egymástól elválasztott dupla falból áll. A felső falra van felszerelve a teljesítményerősítő szakasz, amely erősítő-áramkörből és annak tápáramköréből áll. Az alsó szinten falon az előerősítő szakasz, amely a phonoekvalízert is tartalmazó analóg bemeneti részből, a digitális bemeneti szakaszból, valamint ezen áramkörök tápáramköreiből áll. A felső és alsó fal mellett az egyes áramköri blokkok is acél árnyékolólemezekkel vannak egymástól elválasztva. Ezek az acél árnyékolólemezek egyben merevítőlemezként is szolgálnak a teljes alváz merevségének fokozására. Kívül az előlap 10 mm vastag, míg az oldallapok és a felső panel 6 mm vastag alunitbevonatú alumíniumlemezekből készül. Ezek a merevséget és vibrációállóságot is fokozzák. A vázat támasztó szigetelések kiváló jelcsillapító tulajdonságú öntött vasból készülnek. A fenti részegységek és alapanyagok összességükben fokozzák a belső jelek minőségét, és messzemenően kiküszöbölik a külső vibrációk okozta hatásokat.

A be- és kimeneti csatlakozók gondosan válogatott, minőségi alkatrészekből készültek
– A hangszóró-csatlakozókhoz igen nagy átmérőjű hangszórókábelek is csatlakoztathatók
– Y-fül csatlakozók biztosítják a kábelcsatlakozás megbízhatóságát
– Neutrik gyártmányú analóg egyensúly és PHONO XLR bemeneti csatlakozók (kifejezetten MC)
– Analóg bemeneti csatlakozók aranyozott, forgácsolt sárgaréz alkatrészekkel

Kidolgozott Technics-kialakítás
– Tetszetős előlap kiváló minőségű hajszálcsíkos felülettel, ikonikus, nagy, kétmutatós mérővel
– A hangerő-beállító és választógomb tömör alumíniumból forgácsolt és körkörös felületkezelésű

Intelligens Phono EQ

Graphic of Crosstalk Canceler
Az SU-R1000 részét képező intelligens PHONO EQ felhasználja a DSP hangminőséget fokozó technológiáját, amelyet a Technics korábban az LAPC kifejlesztésekor felhalmozott, az analóg PHONO EQ használatával el nem érhető csúcsminőségű hangzás elérésére. Ez a műszaki megoldás három részből áll: 1. Pontos EQ-görbe, 2. Áthalláskioltó és 3. Válaszoptimalizáló. Ezeket a felhasználó tetszőlegesen be-ki kapcsolhatja.

Inspirálódjon

Specifikációk

Méret és tömeg

Magasság
191mm
Szélesség
430mm
Mélység
459mm
Tömeg
22.8kg

* Közelítőleg

JENO Engine (jitterkizáró és zajformáló optimalizálás)

Aktív torzításcsillapító technológia (ADCT – Active Distortion Cancelling Technology)

LAPC (terhelés szerinti fáziskalibrálás)

Speciális Speed Silent tápellátás

Négy független tápegység

Intelligens Phono EQ

Pontos digitális technológia

  • JENO Engine (jitterkizáró és zajformáló optimalizálás)
    LAPC (terhelés szerinti fáziskalibrálás)
    Speciális Speed Silent tápegység
    Telepről táplált órajel-generátor
    Zajmentes jel technológia
    Továbbfejlesztett tápellátás

Felülmúlhatatlan Technics kialakítás

  • Nagy merevségű hangszekrény
    Háromszakaszos konfiguráció

FTC kimeneti szint

  • 150 W + 150 W (1 kHz, THD 0,5%, 8 Ω, 20 kHz LPF)
    300 W + 300 W (1 kHz, THD 0,5%, 4 Ω, 20 kHz LPF)

Bemeneti érzékenység / bemeneti impedancia

  • LINE 200 mV / 22 kΩ, PHONO (MM) 2,5 mV / 47 kΩ, PHONO(MC) 300 μV / 100 Ω

Átviteli karakterisztika

  • LINE 5 Hz – 80 kHz (−3 dB, 8 Ω),
    PHONO (MM) 20 Hz – 20 kHz (RIAA DEVIATION ±1 dB, 8 Ω)
    DIGITAL 5 Hz – 80 kHz (−3 dB, 8 Ω)

Terhelési impedancia

  • 4–16 Ω

Analóg bemeneti csatlakozó

  • LINE 2 db (LINE1, LINE2), LINE XLR BALANCED 1 db, PHONO (MM/MC) 1 db, PHONO XLR BALANCED(MC) 1 db, MAIN IN 1 db, REC IN 1 db

Digitális bemeneti csatlakozó

  • Optikai digitális 2 db (OPT1, OPT2), koaxiális digitális 2 db (COAX1, COAX2), USB-B 2 db (PC1, PC2)

Analóg kimeneti csatlakozó

  • PRE OUT 1 db, REC OUT 1 db

Fejhallgató-kimenet

  • Igen, sztereó ⌀3,6 mm

Támogatott kodek

  • USB 2.0 gyors működésű, USB 2.0 hangosztályú, aszinkron mód
  • PCM

    • Igen (32; 44,1; 48; 88,2; 96; 176,4; 192; 352,8; 384 kHz / 16, 24, 32 bit)
  • DSD

    • Igen (2,8 MHz, 5,6 MHz, 11,2 MHz, 22,4 MHz* * Csak ASIO natív mód)

Tápegység

  • 220-240 V~, 50/60 Hz

Energiafogyasztás

  • 220 W

Méret (Szé×Ma×Mé)

  • 430×191×459 mm

Tömeg

  • Mintegy 22,8 kg

Kiegészítők

  • Távirányító, rögzített kalibráció, hálózati tápkábel, felhasználói útmutató
