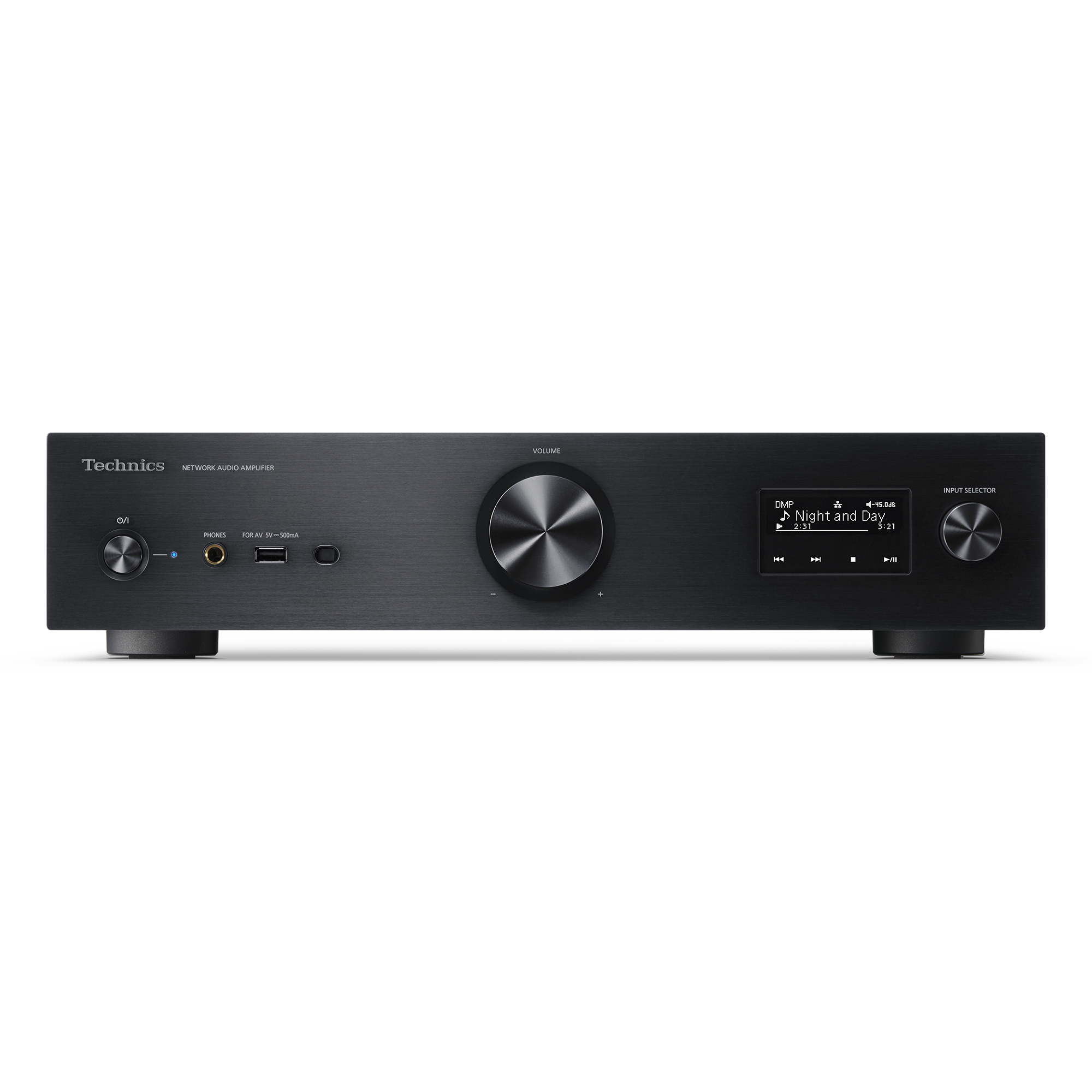

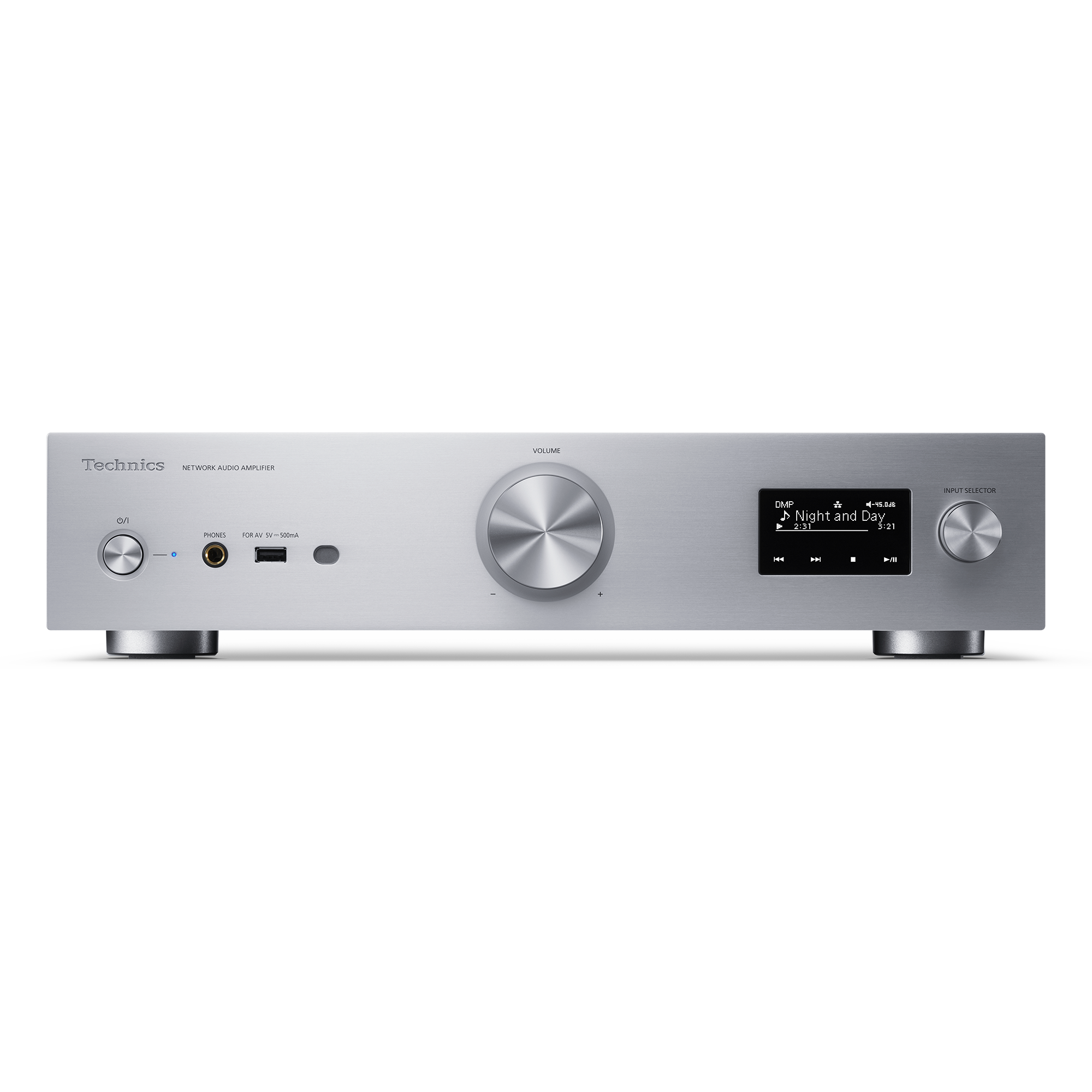

SU-GX70 hálózati audioerősítő

Az SU-GX70 olyan teljesen digitális erősítővel működik, amely a Technics elismert digitális hangtechnikáját alkalmazza. Átviteli rendszere a jeleket a bemenettől a kimenetig minden fázisban teljesen digitálisan dolgozza fel. Az analóg jelátvitelhez képest ez a rendszer kevésbé hajlamos a külső zajok okozta jelkárosodásra, így nagyobb pontosságú jelátvitelt biztosít. A pontos jelfeldolgozás nemcsak a nagy felbontású digitális hangzáshoz szükséges, de az analóg felvételekre jellemző lágy textúrát is biztosítja.
Emellett a HDMI ARC (Audio Return Channel – visszatérő hangcsatorna) a Technics termékei közül elsőként alkalmazta a JENO Engine rendszert. Ez segít csökkenteni a hangminőségben a digitális audiojelek (S/PDIF) átvitele során fellépő jitter okozta romlást, így páratlan tisztaságot biztosít a TV hangjában.

A hangsugárzó impedanciája a frekvencia függvényében változik, ezért egy teljesítményerősítő szükséges ahhoz, hogy a hangsugárzó karakterisztikája ne befolyásolja a meghajtását. A hagyományos digitális erősítők azonban a kimeneti szakasznál alul áteresztő szűrőn keresztül csatlakoznak a hangsugárzókhoz, így ezeket még erősebben befolyásolja a hangsugárzó impedanciája. Bár a negatív visszacsatolás kedvező hatással van a hagyományos erősítők amplitúdókarakterisztikájára, a fáziskarakterisztika mégsem válik kedvezőbbé.

Ezért fejlesztettük ki a hangsugárzó impedanciája szerinti optimalizáló algoritmusunkat, amely a hangsugárzók csatlakoztatása után megméri az erősítő frekvencia–amplitúdó karakterisztikáját, és digitális jelfeldolgozással korrigálja ideálisra az impulzusválaszt. Ezzel a műszaki megoldással kisimul a frekvencia–amplitúdó karakterisztika, valamint az előállított hang magával ragadó térhatást kap, amit korábban az erősítők nem tudtak megvalósítani.

A tápegység kialakítása meghatározó fontosságú az erősítőket, digitális áramköröket és hasonló részegységeket tartalmazó hangrendszerekben. Az erősítőfokozatra gyakorolt káros hatások kiküszöbölése érdekében az SU-GX70 a többitől elkülönített, saját tápellátást biztosít a teljesítményerősítő áramkörei számára. Az elkülönített erősítő-tápegységben és a teljesítményerősítő áramkörökben például ugyanolyan elektrolitkondenzátorok találhatók, mint a csúcsminőségű modellekben.

Az SU-GX70 modell egy kb. 130 kHz-es, nagy sebességű kapcsoló tápegységet tartalmaz. A kapcsolási frekvencia növekedésével csökken a zenelejátszási sávszélesség zajinterferenciája. Ez a zenei jelek számára nagy reakcióképességű tápellátást és erőteljes hangszórómeghajtó képességet biztosít.

Ahhoz, hogy az SU-GX70 hangjeleket fogadjon a HDMI ARC visszatérő hangcsatornán keresztül – a specifikációnak megfelelően – előbb videojeleket kell kibocsátania. Ezek kibocsátása azonban nemkívánatos zajt idézhet elő.
Ennek megfelelően a videojelek az SU-GX70-ből alacsonyabb sebességgel kerülnek kibocsátásra, és az egyes pixelek színének digitális értéke nullára van állítva. Ez biztosítja az alacsony terhelésű működést a HDMI adó/vevő eszközök között, megelőzve a videojelekből származó nem kívánt zajt. Ez a hangminőségre gyakorolt esetleges hatásokat is csökkenti. Ha pedig a jeleket a lehető legrövidebb úton továbbítjuk a TV-ről a JENO Engine felé, azzal minimálisra csökken a jitter okozta további hatás. Ez a műszaki megoldás csak Panasonic/Technics márkára jellemző a HDMI-licenctulajdonosok közül.

Zavartalan erősítési üzemmódban (Pure Amplification Mode) a hálózati és HDMI-áramkörök tápellátásának kikapcsolása kiküszöböli a készülékből és az antennából származó zajokat. Ez biztosítja a zene még tisztább lejátszását.

Az SU-GX70 diszkrét erősítő áramkörét újratervezték, és az SU-R1000 modellben használt áramkörhöz igazították, ugyanazt a szimmetrikus elrendezést alkalmazva.
Ezenkívül más, az SU-R1000-ben használtakkal azonos minőségű, kiváló hangelemeket is alkalmaztak, például alacsony zajszintű FET-eket, vékonyréteg-ellenállásokat, filmkondenzátorokat és elektrolitkondenzátorokat. Ezzel a készüléket minden részletében finomhangolták.
