SB-G90M2 hangsugárzó rendszer

SB-G90M2

Grand Class hangsugárzó

Tulajdonságok

Speciális precíziós fázismeghajtó

Speciális precíziós fázismeghajtó
A zene fokozott hangtérhatású reprodukálásához szükséges, hogy a hangszóróból érkező hangok hullámfrontjai egymáshoz igazítva érjék el a hallgatót, függetlenül az illető elhelyezkedésétől. Ennek elérésére ideális a pontszerű hangforrás módszerének alkalmazása.
A pontszerű hangforrású reprodukció megvalósítására a koaxiális konfiguráció szolgál, amelyet eredeti formatervezésű lineáris fázisdugasz egészít ki a fázisok összehangolására, illetve lapos alakban kivitelezett, akadálytalan áramlású membrán, továbbá a minimális hangvisszaverődésű, sima peremek.
Az SB-G90M2 modell 2 utas koaxiális hangsugárzója új fejlesztésű eszköz a közepes és magas frekvenciatartomány reprodukálására. Tiszta hangkép-lokalizációt valósít meg, és az érzelmekben gazdag zenét kiváló hangminőségben szólaltatja meg a Technics által célul kitűzött pontszerű hangforrás és lineáris fázis koncepciójával összhangban.

Lineáris fázisdugasz

Lineáris fázisdugasz
Az eredeti formatervezésű akusztikus dugasz a magassugárzó előlapján kapott helyet, és nagy felbontású hangreprodukciós képességével széles hangtartományt képes biztosítani.
A lineáris fázisdugaszcsúcs nagy keménységű és nagy fajsúlyú sárgarézből készül. Megakadályozza, hogy a dugasz a középsugárzó miatt feleslegesen rezegjen, ezzel is biztosítva a tiszta és alacsony torzítású hangzást.

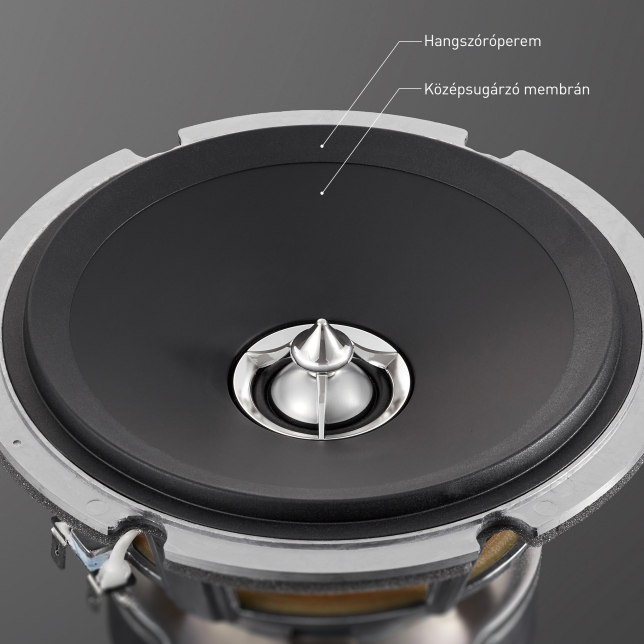

Akadálytalan áramlású membrán

Akadálytalan áramlású membrán
Amikor a hanghullám egy szabálytalan felület mentén halad, hullámfrontja a felület alakja miatt zavarossá válik, rontva a frekvenciakarakterisztikát. Ez különösen érvényes a kis hullámhosszú, nagy frekvenciájú hangokra.
A koaxiális hangsugárzó részét képező középsugárzó membránja lapos kialakítású, és a membrán sugározta hang megzavarásának minimalizálására a hangvisszaverődéseket csökkentő sima peremmel rendelkezik, ezzel kiemelkedő frekvenciaválaszt, fáziskarakterisztikát és széles irányítottságot eredményezve.
Ezzel a konfigurációval széles hangtartomány, valamint sima és magával ragadó közepes és magas frekvenciatartomány érhető el.

Állványos kialakítás

A zenei hangok kiváló jel-zaj arányú reprodukálásához teljes mértékben kiszűrtük az összes nemkívánatos hangforrást.
Ehhez tovább optimalizáltuk az korábbi SB-G90 modell kiegyensúlyozott meghajtófelfüggesztését alapos CAE-elemzéssel és a hangsugárzót biztonságosan rögzítő, új fejlesztésű hangdobozzal. A teljes hangszekrényt is tovább merevítettük a kiegyensúlyozott meghajtófelfüggesztési kialakítás jobb kihasználására. A nemkívánatos vibrációk és zajok legteljesebb mértékű kiküszöbölése érdekében a koaxiális hangsugárzó minden egyes szerkezeti elemét erősség és kialakítás szempontjából rendkívüli gonddal átvizsgáltuk. Sőt, a hangszekrényen belül hangvezető struktúrát alakítottunk ki. Ez az új és egyedi megoldás hatékonyan szünteti meg a rezonanciacsúcsot okozó állóhullámokat.

Kiegyensúlyozott meghajtófelfüggesztési kialakítás

Kiegyensúlyozott meghajtófelfüggesztési kialakítás
A légnyílásokat CAE alkalmazásával fejlesztve, valamint azzal, hogy a merevség fokozására az egy darabból készült mélysugárzó terelőlapja az alsó lapba behatol, a hangsugárzó hangdoboza által létrehozott nemkívánatos rezgések tovább csökkentek. Sőt, a légnyílások optimalizálása javította a hangszóró hátuljából visszasugárzott hang eloszlását, fokozva a reakcióképességet. Emellett a koaxiális hangszóró hangdoboza elkülönül a mélysugárzó hangdobozától, kiküszöbölve a kölcsönös interferenciát.
Mindezek továbbfejlesztik a hangzás tisztaságát, és a hangtér háromdimenziós megjelenítését.

Állóhullám-kioltó kialakítás

Állóhullám-kioltó kialakítás
Az állóhullám nevű rezonancia rendszerint a hangszórószekrény belsejében jön létre a szekrénymérettől függő frekvencián. Az állóhullám kiküszöbölésének gyakori módja, hogy hangelnyelő anyagot helyeznek a hangszekrénybe. Mivel viszont a hangelnyelő anyag nem csak az állóhullámok kialakulásáért felelős frekvenciákat nyeli el, valamelyest csökkenti a reprodukált hang dinamizmusát és élénkségét.
Ennek kiküszöbölésére az állóhullámokat a mélysugárzószekrény alján kialakított hangvezető struktúra vezeti el. Ennek kiküszöbölésére az állóhullámokat a mélysugárzószekrény alján kialakított hangvezető struktúra vezeti el. A hangelnyelő anyag oda kerül a hangvezető struktúrába, ahol a hang a leginkább felgyorsul. Ezzel hatékonyan, minimális mennyiségű hangelnyelő anyaggal megszüntethetők a rezonanciacsúcsokat előidéző állóhullámok. (Szabadalmaztatott)
Ez a struktúra lehetővé teszi a zene pontos reprodukálásához szükséges összes információ felhasználását, hogy a hangsugárzó rendszer élénkebb és természetesebb közép- és alacsony frekvenciás hangot sugározhasson.

Egyéb műszaki megoldások

A szekrényben a hangszóró hangdobozát oldalirányú megerősítés egészíti ki, így téve masszívvá a struktúrát, kiküszöbölve a nem kívánt rezonanciát.
Nagy merevségű hangszekrény

A pontos hangkép-lokalizáció érdekében megtörtént az alátétek, vezetékgyűrűk és hasonló szerkezeti elemek alapos elemzése a nem kívánt vibrációk és zajok kiküszöbölésére.
Rendkívül kidolgozott és optimalizált részegységek

Két nagy kitérésű 16 cm-es mélysugárzót tartalmaz. A kétmágneses mágneskör hosszú hangtekerccsel és rézgyűrűvel állít elő bőséges meghajtóerőt.
Alacsony torzítású, nagy kitérésű 16 cm-es mélysugárzó

A mélysugárzót és a közepes/magas egységet külön erősítő hajtja meg, hogy a mélysugárzó ne befolyásolhassa a közepes/magas tartományt. Ez tiszta, szabadon áramló hangot eredményez.
Kettős kábelezésű hangszóró-csatlakozó

Inspirálódjon

Specifikációk

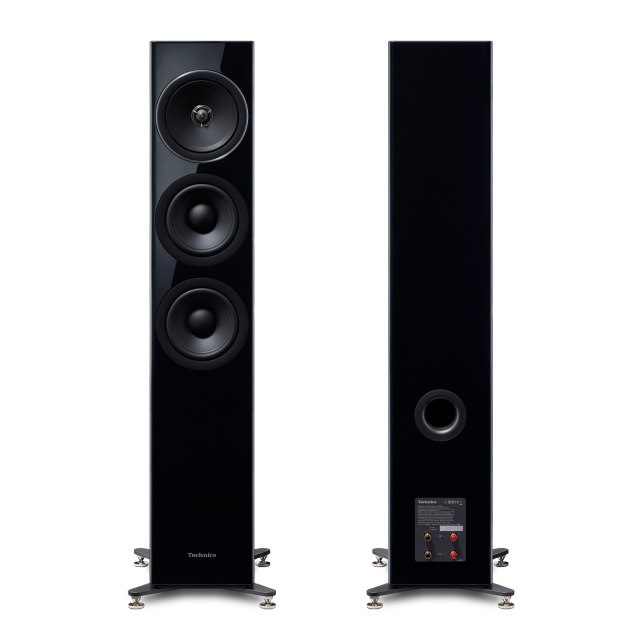

A SB-G90M2 hangsugárzó rendszer fényképen

Méret és tömeg

Magasság
1114mm
Szélesség
292mm
Mélység
366mm
Tömeg
35kg

* Közelítőleg

Speciális precíziós fázismeghajtó lineáris fázisdugasszal

Akadálytalan áramlású membrán

Csendes kialakítás kiegyensúlyozott meghajtófelfüggesztéssel

Nagy merevségű hangszekrény és állóhullám-kioltó kialakítás

Alacsony torzítású, nagy kitérésű 16 cm-es mélysugárzó

Kettős kábelezésű hangszóró-csatlakozó

Típus

  • 3 utas 4 hangszórós Bass-reflex (koaxiális 2 utas középsugárzó beépített magassugárzókkal)

Hangsugárzó egységek

  • Mélysugárzó

    • 16 cm (6½") kosár típusú 2 db
  • Középsugárzó/magassugárzó

    • 16 cm (6½") kosár típusú 1 db / 2,5 cm (1") kosár típusú 1 db

Impedancia

  • 4 Ω

Bemeneti teljesítmény (IEC)

  • 100 W (névl.), 200 W (max.)

Ajánlott erősítőteljesítmény

  • 40–200 W (hangszóró-bevizsgálás: IEC60268-5 rövid távú max. teszt)

Hangnyomásszint

  • 86 dB / 2,83 V (m)
    83 dB / W(m)

Frekvencia tartomány

  • 33 Hz – 90 kHz (−10 dB)

Crossover frekvenciák

  • 500 Hz, 3,4 kHz

Méret (Szé×Ma×Mé)

  • 292×1114×366 mm (tüskékkel)

Tömeg (egységenként)

  • Mintegy 35 kg

Kiegészítők

  • Tüske 4 db, tüsketalp 4 db, alátét 4 db, alaplemez 4 db, alaplemezcsavar 12 db, gumiláb 4 db, rövid vezetékek 2 db, hangszóróháló 1 db, törlőrongy 1 db, felhasználói útmutató 1 db,
