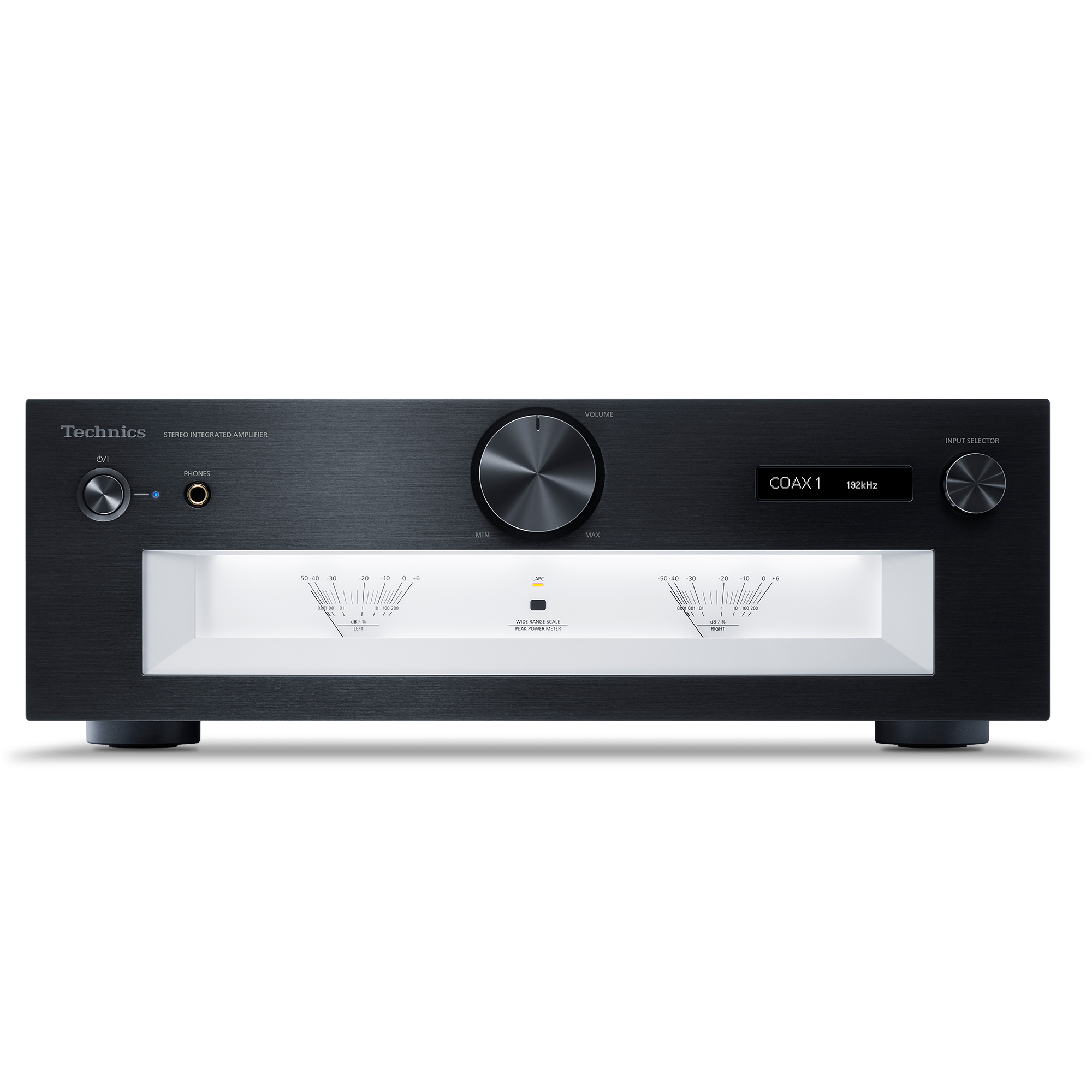

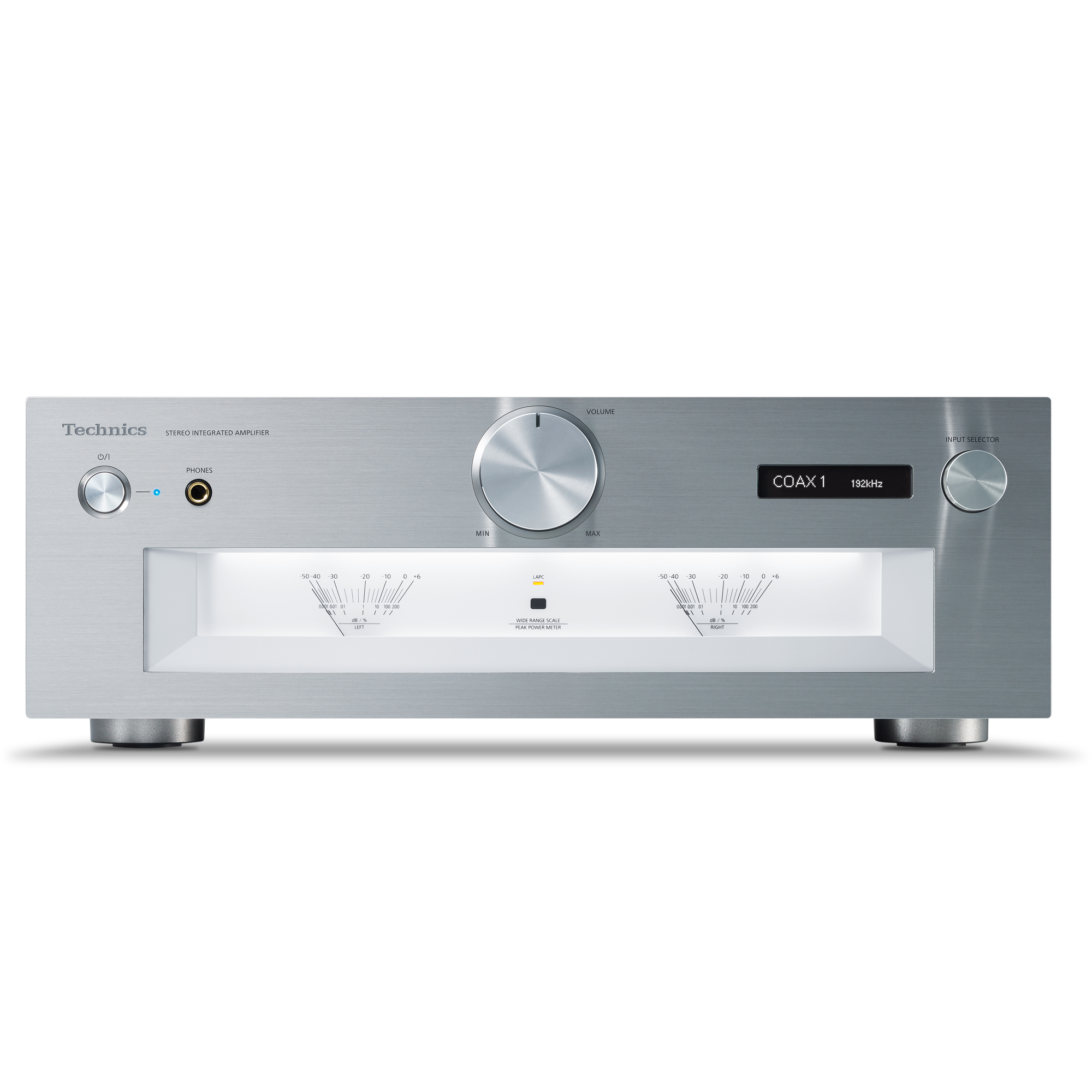

SU-G700M2 integrált sztereó erősítő
SU-G700M2
Grand Class erősítő

Tulajdonságok
JENO Engine
(vibráláskizáró és zajformáló optimalizálás)

A hangsugárzókra küldött nagy mennyiségű hangadat veszteségmentes, pontos továbbítása érdekében a referencia-rendszerek koncepcióját idéző SU-G700M2 erősítőszakasza teljes digitális műveletsort alkalmaz a JENO Engine segítségével. A hagyományos digitális erősítők hangminőséget rontó vibrálás problémájának kiküszöbölésére az SU-G700 egy eredeti vibráláscsökkentő áramkörrel a teljes hallható frekvenciatartományban kiküszöböli a vibrálást. Emellett egy egyedi, precíziós PWM (impulzusszélességi modulációs) áramkör végzi a PWM-konvertálást, amely a hangminőség tekintetében lényeges. A különféle tényezők, például a zajalakítási sebesség, szög és kvantálási szám optimalizálásával speciális eljárásunknak köszönhetően még a nagy felbontású hangforrások széles dinamikatartományának adatai is veszteség nélkül konvertálódnak PWM jelekké. Ezekkel a műszaki megoldásokkal természetes és részletgazdag hang reprodukálható, és a zenének még a legfinomabb részletei észlelhetők.
LAPC
(terhelés szerinti fáziskalibrálás)

A hangsugárzó impedanciája a frekvencia függvényében változik, ezért egy táperősítő szükséges ahhoz, hogy a hangsugárzó karakterisztikája ne befolyásolja a meghajtását. A hagyományos digitális erősítők azonban a kimeneti szakasznál alul áteresztő szűrőn keresztül csatlakoznak a hangsugárzókhoz, így ezeket még erősebben befolyásolja a hangsugárzó impedanciája. Bár a negatív visszacsatolás kedvező hatással van a hagyományos erősítők amplitúdókarakterisztikájára, a fáziskarakterisztika mégsem válik kedvezőbbé. Ezért fejlesztettük ki a hangsugárzó impedanciája szerinti optimalizáló algoritmusunkat, amely a hangsugárzók csatlakoztatása után megméri az erősítő frekvencia–amplitúdó karakterisztikáját, és digitális jelfeldolgozással korrigálja ideálisra az impulzusválaszt. Ezzel a műszaki megoldással kisimul a frekvencia–amplitúdó karakterisztika, valamint az előállított hang magával ragadó térhatást kap, amit korábban az erősítők nem tudtak megvalósítani.
Speciális Speed Silent tápellátás

A referenciakészülék besorolású SU-R1000 tápellátási technológiája a hangsugárzó meghajtóerejének és energikus érzületének fokozását szolgálja. A kapcsolási frekvencia a hagyományos 100 kHz helyett 400 kHz biztosítja a stabil feszültség- és áramellátást, csökkentve a modulációs zaj hangminőségre gyakorolt káros hatását. A készülék a gyors működésű kapcsoló tápellátással elérhető maximális teljesítmény érdekében az SU-R1000 modellben találhatóval megegyező GaN FET és SiC SBD alkatrészekkel készül.
Sőt, a későbbi fokozatban egy szuperalacsony zajszintű szabályzó kapott helyet. Ez megelőzi a szabályzásnak a fix kapcsolófrekvencia miatti lecsökkenését, továbbá megakadályozza, hogy a zaj a magas frekvenciákba keveredjen. Mindez olyan alacsony zajszintű és reakcióképes tápellátást eredményez, amely maximálisra növeli a digitális erősítő minőségi paramétereit.
Sőt, a későbbi fokozatban egy szuperalacsony zajszintű szabályzó kapott helyet. Ez megelőzi a szabályzásnak a fix kapcsolófrekvencia miatti lecsökkenését, továbbá megakadályozza, hogy a zaj a magas frekvenciákba keveredjen. Mindez olyan alacsony zajszintű és reakcióképes tápellátást eredményez, amely maximálisra növeli a digitális erősítő minőségi paramétereit.
Háromszakaszos konfiguráció

Az integrált erősítőkben több különféle áramkör található, köztük bemeneti mikrojeleket kezelő, valamint olyan erősáramú körök, mint a kimeneti és a tápellátási áramkörök. Az SU-G700M2 háromszakaszos kialakítást alkalmaz, amelyben a különféle jelszintet kezelő blokkok el vannak egymástól választva. Ezzel megszűnik az áramköri blokkok közti interferencia, és tisztábbá válik a hangminőség. A háromszakaszos kialakításon túl az SU-G700M2 alsó váza is kétrétegű, tehát egy 1,2 mm-es és egy 2 mm-es acéllapból áll, felső panele 1,6 mm-es acéllemezből, míg előlapja a vibrációt jobban csillapító 7 mm-es alumíniumból készül.
Alacsony zajszintű PHONO bemenet

Már támogatott a PHONO MC bemenet. A PHONO bemenet első fokozatú párhuzamos differenciálcsatlakozásával és alacsony zajszintű FET használatával csökkenti a zajt. Emellett a négyfokozatú szabályzóval kiválasztható a hangszedőkimenetnek legmegfelelőbb erősítés. Mindezzel az adott felhasználói feltételeknek megfelelően optimalizálható a minőségi analóg felvételek lejátszása.
AA osztályú fejhallgató-erősítő

Az SU-G700M2 modell AA osztályú fejhallgató-erősítőt tartalmaz a hangjel elkülönített feszültségerősítésére és áramerősítésére. A feszültséget egy minőségi műveleti erősítő erősíti, míg az áramot egy nagy áramellátó képességű műveleti erősítő, és a JENO Engine kiváló minőségű PWM kimeneti jelét nagy pontossággal alakul át analóg jellé, ezzel biztosítva a fejhallgató ideális meghajtását. Ez a zene alacsony torzítású és nagy frekvenciatartományú reprodukálását teszi lehetővé a fejhallgató terhelési impedanciájától függetlenül.

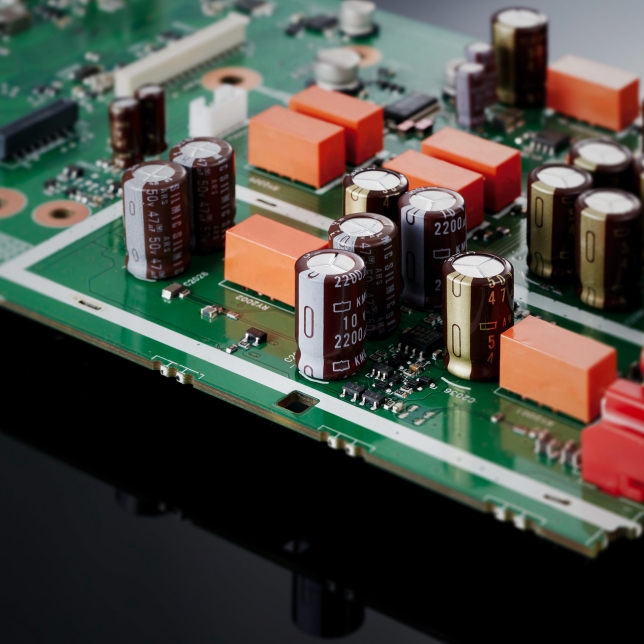

Kiváló minőségű alkatrészek
Az erősítő tápegysége a Technics exkluzív, szigorú finomhangolással optimalizált elektrolitkondenzátorával készül, amelyet az SU-R1000 tartalmaz.

A nagy földelőcsatlakozóhoz vastag, nagy átmérőjű földvezeték csatlakoztatható.

A hangjeleket a hangszóró-csatlakozóba továbbító vezetékek rögzítésére szolgáló csavarok nem mágnesezhető sárgarézből készülnek.

Inspirálódjon
Specifikációk
JENO Engine (vibráláskizáró és zajformáló optimalizálás)
LAPC (terhelés szerinti fáziskalibrálás)
Speciális Speed Silent tápellátás
Háromszakaszos konfiguráció
Alacsony zajszintű PHONO bemenet
AA osztályú fejhallgató-erősítő
Kimeneti teljesítmény
-
70 W + 70 W (1 kHz, THD 0,5 %, 8 Ω, 20 kHz LPF)
140 W + 140 W (1 kHz, THD 0,5%, 4 Ω, 20 kHz LPF)
Terhelési impedancia
-
4–16 Ω
Átviteli karakterisztika
-
PHONO (MM)
-
20 Hz – 20 kHz (RIAA-eltérés ±1 dB, 8 Ω)
-
-
PHONO (MC)
-
20 Hz – 20 kHz (RIAA-eltérés ±1 dB, 8 Ω)
-
-
LINE
-
5 Hz – 80 kHz (−3 dB, 8 Ω)
-
-
DIGITAL
-
5 Hz – 80 kHz (−3 dB, 8 Ω)
-
Bemeneti érzékenység / bemeneti impedancia
-
PHONO (MM)
-
2,5 mV / 47 kΩ
-
-
PHONO (MC)
-
300 μV / 100 Ω
-
-
LINE
-
200 mV / 22 kΩ
-
Analóg bemeneti csatlakozó
-
LINE 2 db (LINE1, LINE2 / MAIN IN)
PHONO (MM/MC) 1 db
Digitális bemeneti csatlakozó
-
Optikai digitális 2 db (OPT 1, OPT 2)
Koaxiális digitális 2 db (COAX 1, COAX 2)
USB-B 1 db (PC)
Analóg kimeneti csatlakozó
-
LINE KI 1 db (LINE OUT)
PRE KI 1 db (PRE OUT)
Fejhallgató-kimenet
-
Igen, sztereó Φ6,3 mm
PC (USB-B)
-
USB 2.0 gyors működésű
Hangosztályú USB 2.0, aszinkron mód
Támogatott kodek
-
PCM Igen (32; 44,1; 48; 88,2; 96; 176,4; 192; 352,8; 384 kHz / 16; 24; 32 bit)
DSD Igen (2,8 MHz; 5,6 MHz; 11,2 MHz)
DSD vezérlési mód
-
ASIO natív mód, DoP mód
Áramellátás
-
220–240 V~, 50/60 Hz
Energiafogyasztás
-
95 W
Méret (Szé×Ma×Mé)
-
430×148×428 mm
Tömeg
-
Mintegy 12,6 kg
Kiegészítők
-
Hálózati tápkábel, távirányító, elemek a távirányítóhoz, felhasználói útmutató
