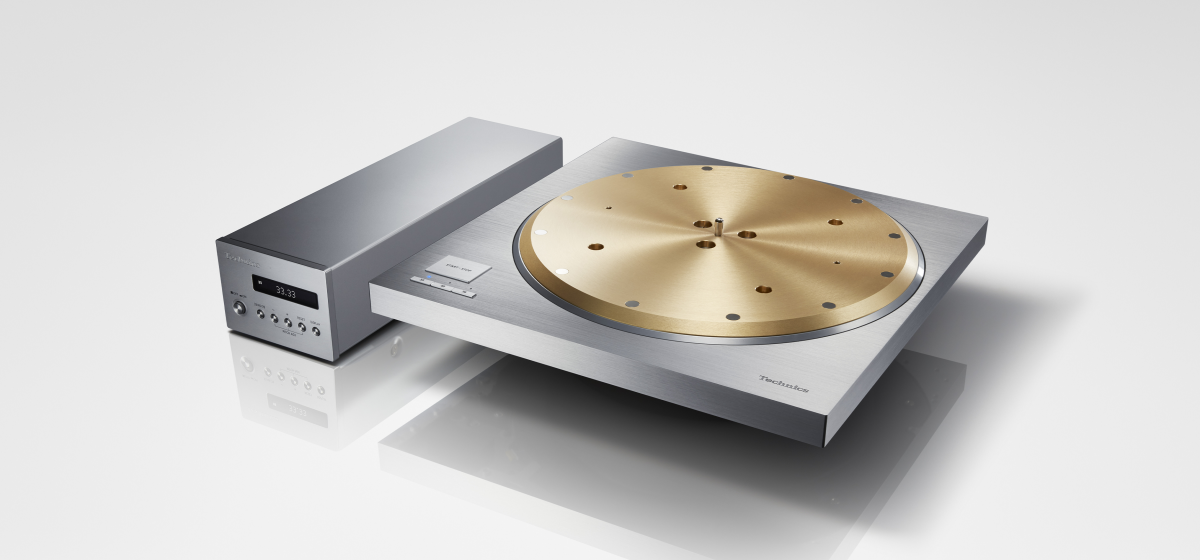

Patefonas su tiesiogine pavara SP-10R

SP-10R

Nuorodos klasė

Funkcijos

Bešerdis tiesioginis varikliukas

Concept of Direct Drive Motor
Patefono su tiesiogine pavara variklis yra bešerdis tiesioginis variklis, kuris buvo sukurtas 2016 m. ir buvo skirtas SL-1200G. Vėliau variklis buvo tobulinamas. Šiuo tikslu naujai sukurtas bešerdis tiesioginis variklis su dviguba rite ir dvigubu rotoriumi abejose pusėse turėjo 12 poliui ir 18 ritės pavarai skirtas rites, kurios užtikrindavo pakankamai didelį sunkiam plokštelių diskui (7,9 kg) tinkamą sukimo momentą. Rites abejose pusėse paslinkus 60 laipsnių padidėjo pagrindo standumas, todėl geriau slopinama vibracija ir sumažinama saviindukcija. Šie patobulinimai leido užtikrinti stabilų sukimąsi su 0,015 % arba mažesniu dažnio pasikeitimu, o tai laikoma matavimo riba. Be to, sunkų diską laikantys atraminiai guoliai yra pagaminti naudojant specialų plastiką, skirtą užtikrinti tiek didelį standumą, tiek patikimumą.

Nepageidaujamos variklio vibracijos slopinimas

Concept of Suppressing Unwanted Motor Vibration
SL-1200G sukurtas variklis pasitarnavo kaip platforma varikliui su tiesiogine pavara. Dėl dvigubos ritės, sutvirtintų atraminių guolių ir standaus bloko užtikrinamas stabilesnis žemą svorio centrą turinčio variklio veikimas. Bloko apačioje padėjus du tvirtus ir aukšto savitojo sunkio nerūdijančiojo plieno svarelius išlaikomas tvirtumas ir mažas svorio centras. Šios nepageidaujamai vibracijai slopinti skirtos priemonės padeda užtikrinti išskirtinį sukimosi tikslumą bei pagerinti signalo ir triukšmo santykį.

Sunkiojo tipo patefono diskas

Concept of Heavyweight-class Turntable Platter, Graph of Vibration damping characteristic
Patefono diske ant išorinės kraštinės 10 mm storio žalvarinio svarelio yra išdėstyti volframo svareliai, kurie yra itin didelio savitojo svorio ir yra sunkiai apdorojami. Žalvarinis svarelis yra įlaminuotas į aliuminio korpusą. Bendras disko svoris siekia apie 7,9 kg, o inertinė masė – apie 1 toną vienam centimetrui. Prie galinio paviršiaus taip pat tvirtinama nepageidaujamą vibraciją slopinanti guma suformuoja 3 sluoksnių konstrukciją bei užtikrina didelio standumo ir puikaus vibracijos slopinimo savybes.

Atskiras valdymo blokas

Concept of Separate Control Unit
Valdymo blokas yra atskirtas nuo pagrindinio bloko, kad pastarajame sumažėtų nepageidaujamas triukšmas. Siekiant lengvai reguliuojamos maitinimo šaltinio grandinės, esant dideliam sukimo momentui, naudojamas maitinimo šaltinio jungiklis. Kad triukšmas nepasiektų garso ėmiklio, maitinimo šaltiniui perjungti naudojama unikali technologija, kuri įtampą tiekia sukeldama minimalų triukšmą, nes naudojama naujai sukurta „nepageidaujamą triukšmą mažinanti grandinė“. Siekiant sumažinti triukšmą net komunikavimo tarp pagrindinio ir valdymo įrenginių metu, naudojama itin patikima sistema, kuri atlaiko išorinio triukšmo poveikį. Šios triukšmo mažinimo priemonės padeda užtikrinti aukščiausio lygio pasaulyje signalo ir triukšmo santykį.

Tikslus reguliavimas ir sukimosi nurodymas

Photo of Control Unit, Photo of Turntable Buttons
Šis patefonas palaiko ne tik LP (33 1/3 rpm) ir EP (45 rpm) analoginius įrašus, bet ir SP (78 rpm). Valdymo bloke sukimąsi (rpm) galima sumažinti iki dviejų dešimtainių skilčių (daugiausiai ±16%). OLED ekrane sukimąsi galima tiksliai matyti iki dviejų dešimtainių skilčių, taigi naudotojas gali ir girdėti ir matyti itin tikslų sukimąsi.

SP-10MK2 ir SP-10MK3 suderinamumas

Concept of SP-10MK2 and SP-10MK3 Compatibility

Kad naudotojai ir toliau galėtų naudoti patefono pagrindą ir kitų sistemų garso ėmiklį, įskaitant SP-10MK2 ir SP-10MK3, SP-10R pagrindo plokštės forma ir varžtų padėtys suprojektuotos taip, kad būtų galima montuoti ir derinti ant SP-10MK2 ir SP-10MK3. Valdymo bloko forma ir dydis atitinka SP-10MK2 maitinimo bloko formą ir dydį, kad būtų galima be vargo pakeisti.

Sužinokite daugiau

Gaukite idėjų

Specifikacijos

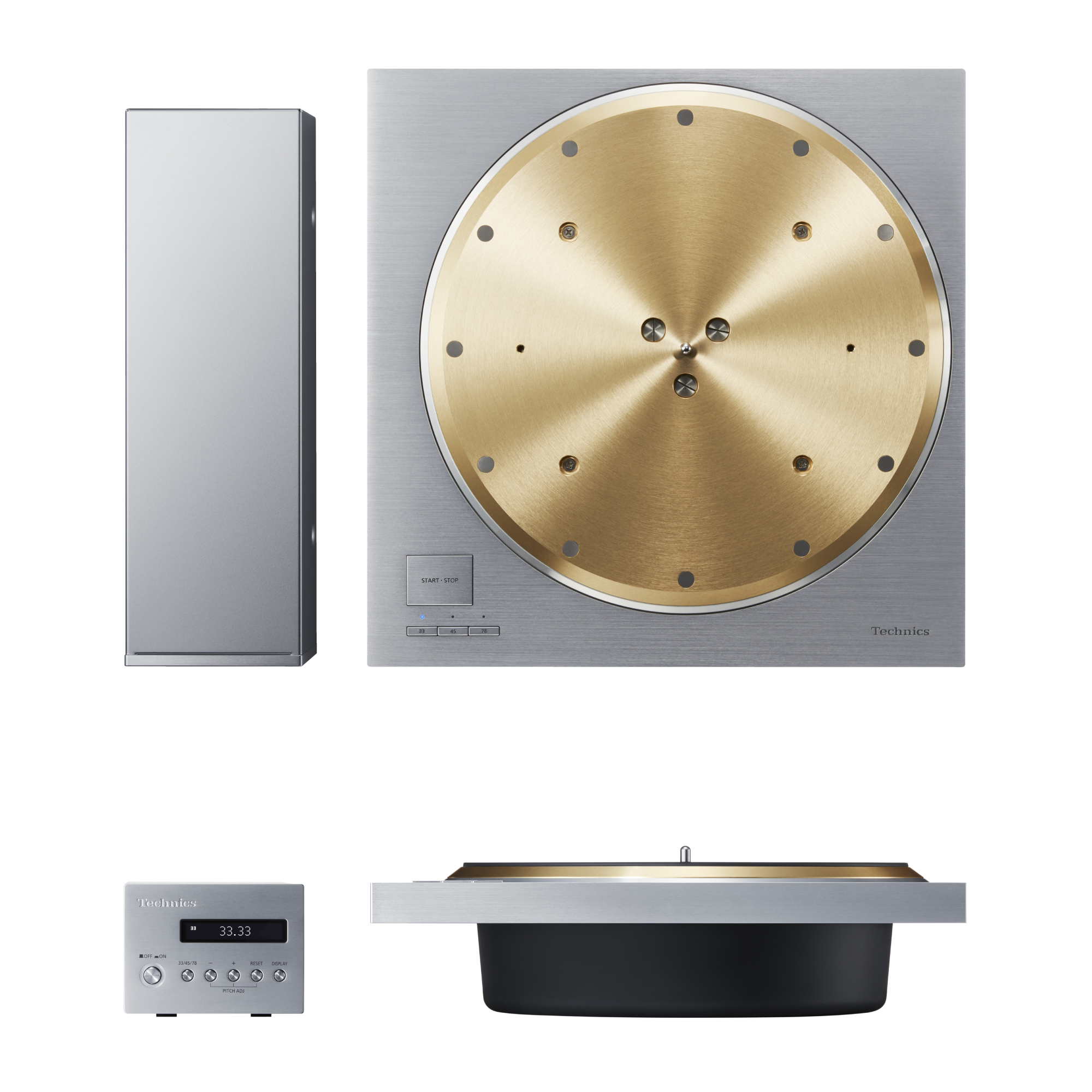

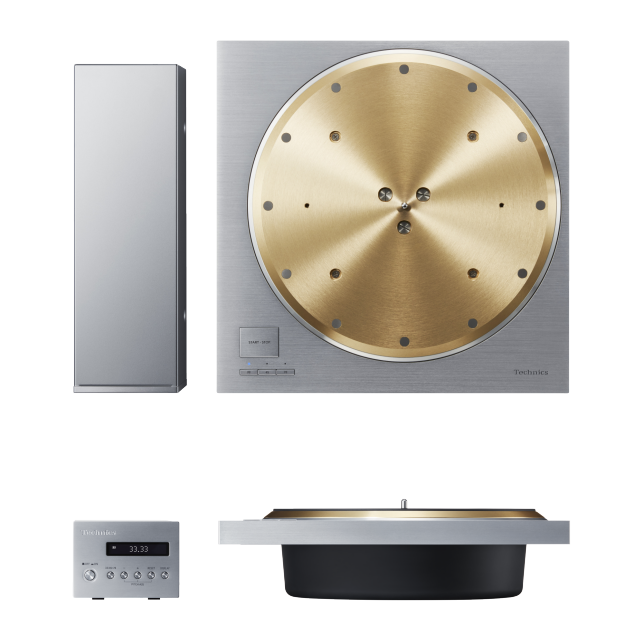

Nuotrauka Patefonas su tiesiogine pavara SP-10R

Dydis ir svoris

Aukštis
109mm
Plotis
365mm
Gylis
365mm
Svoris
18.2kg

Bešerdis tiesioginis varikliukas

Nepageidaujamos variklio vibracijos slopinimas

Sunkiojo tipo patefono diskas

Atskiras valdymo blokas

Turntable section

  • Drive Method

    • Direct Drive
  • Motor

    • Brushless DC motor
  • Turntable Speeds

    • 33 1/3, 45, 78 rpm
  • Adjust Range

    • ±16 %
  • Starting Torque

    • 0.39 N・m / 4.0 kg・cm
  • Wow And Flutter

    • 0.015 % W.R.M.S.
  • Turntable Platter

    • Brass and aluminium diecast combined
      Diameter : 323 mm
      Weight : Approx. 7.9 kg (including turntable mat)

General

  • Power Supply

    • AC 110 - 240 V, 50 / 60 Hz
  • Power Consumption

    • 10 W
      Approx. 0.05 W (Standby)
  • Dimensions (W x H x D)

    • Main Unit 365 x 109 x 365 mm
      Control Unit 110 x 84 x 350 mm
  • Weight

    • Main Unit Approx. 18.2 kg
      Control Unit Approx. 2.1 kg
  • Operating Temperature Range

    • 0° to +40°
  • Operating Humidity Range

    • 35 % to 80 % RH (no condensation)
  • Accessories

    • Turntable, Turntable mat, EP record adaptor, Screw set for turntable, Detachable handle, Hex wrench, AC main lead, Owner's manual
