Garsiakalbių sistema SB-G90M2

SB-G90M2

Aukščiausios klasės garsiakalbis

Funkcijos

Išplėstinė fazės tiksli pavara

Išplėstinė fazės tiksli pavara
Norint atkurti muziką su padidintu erdvinio garso išraiškingumu, reikia, kad iš garsiakalbių sklindančių bangų frontai bangoms pasiekiant klausytoją būtų suderinti, neatsižvelgiant į klausymo vietą. Taškinio garso šaltinio koncepcija yra vienas iš geriausių būdų tai pasiekti.
Norint įgyvendinti taškinį garso šaltinio atkūrimą, buvo sukurta bendraašė konfigūracija, o paskui ji buvo sujungta su originalios formos linijinės fazės kištuku fazėms suderinti ir sklandaus srauto diafragma, suformuota su negilia diafragma ir lygia briauna, kad garsas būtų kuo mažiau atspindėtas.
SB-G90M2 dvikrypčių bendraašių garsiakalbių įrenginys sukurtas siekiant atkurti vidutinių ir aukštų dažnių diapazoną, kad būtų užtikrintas aiškus garso vaizdas, lokalizavimas ir aukšta garso kokybė, užtikrinant sklandžią, daug emocijų sukeliančią muziką, kartu panaudojant taškinio garso šaltinio ir linijinės fazės koncepcijas, kurių „Technics“ nenuilstamai siekia.

Linijinės fazės kištukas

Linijinės fazės kištukas
Originalios formos akustinis kištukas yra priekinėje auštų dažnių garsiakalbio diafragmos pusėje ir užtikrina didelės raiškos garso atkūrimą ir plačią garso sceną.
Linijinės fazės kištuko galas pagamintas iš didelio modulio, didelio tankio žalvario medžiagos. Ji neleidžia kištukui be reikalo vibruoti dėl vidutinio diapazono įrenginio vibracijos, todėl sklindantis garsas yra aiškus ir mažai iškraipytas.

Sklandaus srauto diafragma

Sklandaus srauto diafragma
Jei garso banga sklinda išilgai netaisyklingo paviršiaus, jos bangos frontas sutrinka dėl paviršiaus nelygumų ir dėl to pablogėja dažnio charakteristikos. Tai ypač veikia aukštų dažnių, turinčių trumpus bangos ilgius, charakteristikas.
Vidutinių dažnių įrenginio, kuris yra bendraašių garsiakalbių bloko dalis, diafragma yra negili ir turi lygią briauną, kad sumažėtų garso atspindžiai, būtų sumažintas iš diafragmos skleidžiamų garsų trikdymas ir būtų užtikrintas puikus dažnių atsakas, fazės charakteristikos ir platus kryptingumas.
Ši konfigūracija užtikrina platų garsą ir lygų bei turtingą vidutinių ir aukštų dažnių diapazoną.

Stacionari konstrukcija

Norint atkurti muzikos garsą su dideliu S/N santykiu, visi nepageidaujamo garso šaltiniai buvo visiškai pašalinti.
Subalansuota pavaros tvirtinimo architektūra, pritaikyta ankstesniame SB-G90 modelyje, buvo dar labiau optimizuota atlikus išsamią CAE analizę, naujai sukurta garsiakalbių tvirtinimo pertvara, skirta saugiai tvirtinti garsiakalbių blokus. Be to, buvo sustiprintas visos spintos standumas, siekiant pasinaudoti subalansuota pavaros montavimo architektūra. Kiekvienos bendraašį garsiakalbį sudarančios dalies stiprumas ir forma buvo kruopščiai peržiūrėti, kad būtų galima kuo geriau pašalinti nepageidaujamą vibraciją ir triukšmą. Be to, spintos viduje sukurta garso kanalo konstrukcija. Ši nauja ir unikali konstrukcija veiksmingai pašalina stovinčias bangas, sukeliančias rezonanso piką.

Subalansuota pavaros montavimo architektūra

Subalansuota pavaros montavimo architektūra
Nepageidaujama vibracija, kurią sukuria garsiakalbių tvirtinimo pertvara, buvo dar labiau sumažinta, patobulinus ventiliacijos angas naudojant CAE ir leidžiant vientisai žemų dažnių garsiakalbio pertvarai patekti į apatinę plokštę, kad būtų užtikrintas didesnis standumas. Be to, optimizuotos ventiliacijos angos pagerina iš galinių garsiakalbių pusių sklindančio garso pasiskirstymą ir sustiprina atsaką. Koaksialinė garsiakalbių tvirtinimo pertvara yra atskirta nuo žemų dažnių garsiakalbio tvirtinimo pertvaros, siekiant išvengti abipusių trukdžių.
Kartu jos padaro garsą dar švaresniu ir sukuria trimatį garso lauką.

Stovinčių bangų pašalinimo konstrukcija

Stovinčių bangų pašalinimo konstrukcija
Rezonansas, vadinamas stovinčia banga, paprastai atsiranda garsiakalbių spintos viduje dėl tam tikro dažnio garso, kuris priklauso nuo spintos dydžio. Dažniausias būdas pašalinti stovinčią bangą – spintos viduje sumontuoti garsą sugeriančią medžiagą. Tačiau kadangi garsą sugerianti medžiaga taip pat sugeria garsą kitais dažniais, ne tik tuo, kuris sukuria stovinčią bangą, šiek tiek sumažėja atkuriamo garso dinamiškumas ar ryškumas.
Kaip sprendimas, žemų dažnių garsiakalbio apačioje montuojama garso kanalo konstrukcija, skirta nukreipti stovinčias bangas. Kaip sprendimas, žemų dažnių garsiakalbio apačioje montuojama garso kanalo konstrukcija, skirta nukreipti stovinčias bangas. Garsą sugerianti medžiaga dedama toje garso kanalo vietoje, kur yra didžiausias garso greitis. Taip naudojant minimalų garsą sugeriančios medžiagos kiekį efektyviai pašalinti stovinčias bangas, kurios sukelia rezonanso smailes. (Patentuota)
Ši konstrukcija leidžia naudoti visą informaciją, reikalingą tiksliai atkurti muziką, kad garsiakalbių sistema sukurtų ryškesnį ir natūralesnį vidutinių ir žemų dažnių garsą.

Kitos technologijos

Spintos viduje garsiakalbių tvirtinimo pertvara sujungta su šonine armatūros plokšte, kad būtų sukurta tvirta skersinė konstrukcija ir pašalintas nepageidaujamas rezonansas.
Didelio standumo spinta

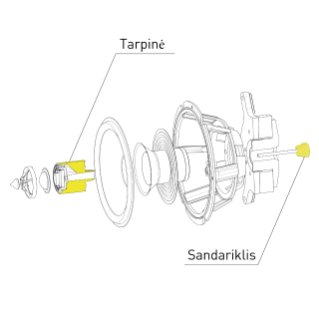

Norint užtikrinti tikslią garso vaizdo lokalizaciją, konstrukcinės dalys, tokios kaip tarpikliai ir vieliniai tarpikliai, išsamiai ištirti, siekiant pašalinti nepageidaujamą vibraciją ir triukšmą.
Kruopščiai išanalizuoti ir optimizuoti komponentai

Sumontuoti du ilgo takto 16 cm žemų dažnių garsiakalbiai. Magnetinėje grandinėje yra dvigubas magnetas, ilga balso ritė ir varinis žiedas, užtikrinantis didelę varomąją galią.
Mažo iškraipymo ir ilgo takto 16 cm žemų dažnių garsiakalbis

Žemų dažnių garsiakalbis ir vidutinių bei aukštų dažnių įrenginys varomi atskirais stiprintuvais, siekiant pašalinti žemų dažnių garsiakalbio poveikį vidutinių ir aukštų dažnių įrenginiui. Taip užtikrinamas aiškus ir skaidrus garsas.
Garsiakalbių gnybtų sujungimas dviem laidais

Gaukite idėjų

Specifikacijos

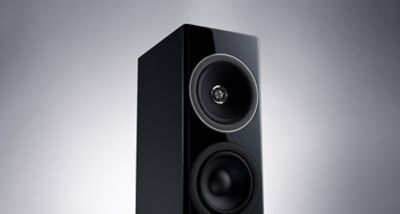

Nuotrauka Garsiakalbių sistema SB-G90M2

Dydis ir svoris

Aukštis
1114mm
Plotis
292mm
Gylis
366mm
Svoris
35kg

*Apie

Išplėstinės fazės tiksli pavara su linijiniu fazės kištuku

Sklandaus srauto diafragma

Tyli konstrukcija su subalansuota pavaros montavimo architektūra

Didelio standumo spinta ir stovinčių bangų pašalinimo struktūra

Mažo iškraipymo ir ilgo takto 16 cm žemų dažnių garsiakalbis

Garsiakalbių gnybtų sujungimas dviem laidais

Type

  • 3-way 4-speaker Bass Reflex (coaxial 2-way midrange/built-in tweeters)

Speaker Units

  • Woofer

    • 16 cm (6½") Cone type x 2
  • Midrange / Tweeter

    • 16 cm (6½") Cone type x 1 / 2.5 cm (1") Dome type x 1

Impedance

Input Power (IEC)

  • 100 W (Rated), 200 W (Max)

Recommended Amp Power

  • 40 - 200 W (Speaker tested by IEC60268-5 Short Term Max Test)

Sound Pressure Level

  • 86 dB / 2.83 V (m)
    83 dB / W(m)

Frequency Range

  • 33Hz - 90kHz (-10dB)

Crossover Frequencies

  • 500Hz, 3.4kHz

Dimensions (W x H x D)

  • 292 mm × 1114 mm × 366 mm (including spikes)

Weight (per unit)

  • Approx. 35 kg

Accessories

  • Spike x 4, Spike shoe x 4, Spacer x 4, Base plate x 4, Base plate screw x 12, Rubber foot x 4, Short wieres x 2, Speaker net x 1, Cleaning cloth x 1, Owner's Manual x 1,
