Garsiakalbio sistema SB-C600

SB-C600

Aukščiausios klasės garsiakalbis

Funkcijos

Išplėstinė fazės tiksli pavara

Išplėstinė fazės tiksli pavara
Norint atkurti muziką su sustiprinta erdvinio garso ekspresija, būtina, kad garsiakalbio įrenginio atspindėti garso bangų frontai būtų išlygiuoti, neatsižvelgiant į klausymosi padėtį. Taškinio garso šaltinio koncepcija yra vienas iš geriausių būdų tai pasiekti.
Norint įgyvendinti taškinį garso šaltinio atkūrimą, buvo sukurta bendraašė konfigūracija, o paskui ji buvo sujungta su originalios formos linijinės fazės kištuku fazėms suderinti ir sklandaus srauto diafragma, suformuota su negilia diafragma ir lygia briauna, kad garsas būtų kuo mažiau atspindėtas. Rezultatas – sferinė banga ir išlygiuoti atspindėto garso bangų frontai.
SB-C600 2 juostų bendraašis garsiakalbis perteikia aiškią garso vaizdo lokalizaciją ir sklandų, emocionalų aukštos kokybės garsą, išlaikant taškinio garso šaltinio ir linijinės fazės koncepcijas, kurių nepailstamai siekia „Technics“.

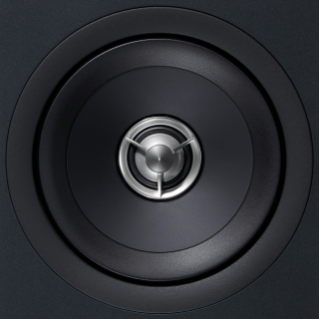

Linijinės fazės kištukas

Linijinės fazės kištukas
Originalios formos akustinis kištukas yra priekinėje auštų dažnių garsiakalbio diafragmos pusėje ir užtikrina didelės raiškos garso atkūrimą ir plačią garso sceną.

Sklandaus srauto diafragma

Sklandaus srauto diafragma
Jei garsą perduodančiame paviršiuje garso banga susiduria su nelygumais, bangos frontą sutrikdo nelygumų formos ir dėl to blogėja dažnio charakteristikos. Aukšti dažniai, kurie pasižymi trumpu bangų ilgiu, yra labiau imlūs garso charakteristikų blogėjimui. Žemųjų dažnių garsiakalbio diafragma bendraašiame garsiakalbyje yra negilios formos ir lygiu kraštu, kad būtų sumažintas garso atspindėjimas. To rezultatas – minimalūs diafragmos atspindėtų garso bangų fronto trikdžiai, užtikrinantys nepriekaištingą dažnių diapazoną, fazių charakteristikas ir platų kryptingumą.
Šia konfigūracija išgaunamas platus garsas, taip pat sklandūs ir sodrūs vidurinieji ir auštieji dažniai.

Sklandaus srauto prievadas

Sklandaus srauto prievadas
Įprastos formos „Bass Reflex“ prievadas sukuria didelį oro srovės sūkurį, skleidžiantį erzinantį aukšto dažnio triukšmą. „Technics“ pritaikė lėktuvų sparnuose naudojamą oro srauto kontrolės metodą ir naudodami srauto analizę sukūrė skersinio pjūvio formos prievadą. Optimalaus dizaino prievado forma netrikdo oro srauto prie angos ir užtikrina kokybišką žemųjų dažnių atkūrimą, minimalų triukšmą ir nepriekaištingą atsaką.

Stacionari konstrukcija

Jis visiškai pašalina nepageidaujamus triukšmus ir atkuria tik reikiamus itin aukšto signalo ir triukšmo santykio garsus. „Subalansuota pavaros montavimo architektūra“, naudojama aukščiausios klasės SB-G90M2, buvo optimizuota šiam modeliui, panaudojant CAE (kompiuterinę inžineriją). Be to, buvo sukurta naujo dizaino garsiakalbio tvirtinimo pertvara, kuri sujungia garsiakalbio dalis, kad būtų sutvirtintas viso korpuso patvarumas. Šių veiksnių derinys padidina montavimo struktūros svorio centro privalumus. Kiekvienos bendraašio garsiakalbio sistemos dalies tvirtumas ir forma buvo atidžiai ištirta, kad būtų pašalintos nereikalingos vibracijos ir triukšmas.

Subalansuota pavaros montavimo architektūra

Subalansuota pavaros montavimo architektūra
Siekiant atkurti ramų ir mažo iškraipymo garsą, SB-C600 naudojamos garsiakalbio tvirtinimo pertvaros, sukurtos optimizuojant žemo rezonanso, tvirto dizaino SB-G90M2 koncepciją, panaudojant CAE.
Originalios formos garsiakalbio tvirtinimo pertvara kontroliuoja nuovargio koncentraciją. Garsiakalbio tvirtinimo pertvara pakankamai sutvirtina ventiliacijos angas, kad būtų užtikrintas sklandus nuo garsiakalbio galinių sienelių atspindėto garso atkūrimas ir būtų pagerintas atsakas, išlaikant žemą rezonansą ir tvirtumą. Be to, ši struktūra sumažina viso korpuso vibraciją ir tuo pačiu iki minimumo sumažina poveikį kitai įrangai.

Kitos technologijos

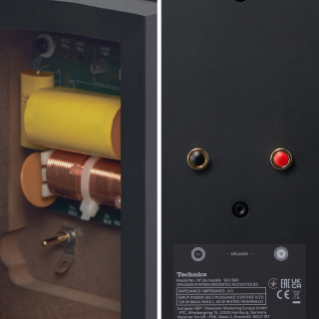

Tinko grandinėje naudojamos aukštos kokybės dalys, tokios kaip polipropileno plėvelės kondensatoriai, OFC laidai ir kt. Garsiakalbio jungtys pagamintos iš žalvario.
Aukštos kokybės dalys

Žemųjų dažnių ir aukštųjų dažnių garsiakalbių diafragma pagaminta iš aliuminiu apdorotos aliuminio medžiagos, kad būtų užtikrinta vienoda toninė kokybė ir subalansuotas garsas, kaip viso diapazono įrenginiuose.
Visiškai aliumininės diafragmos

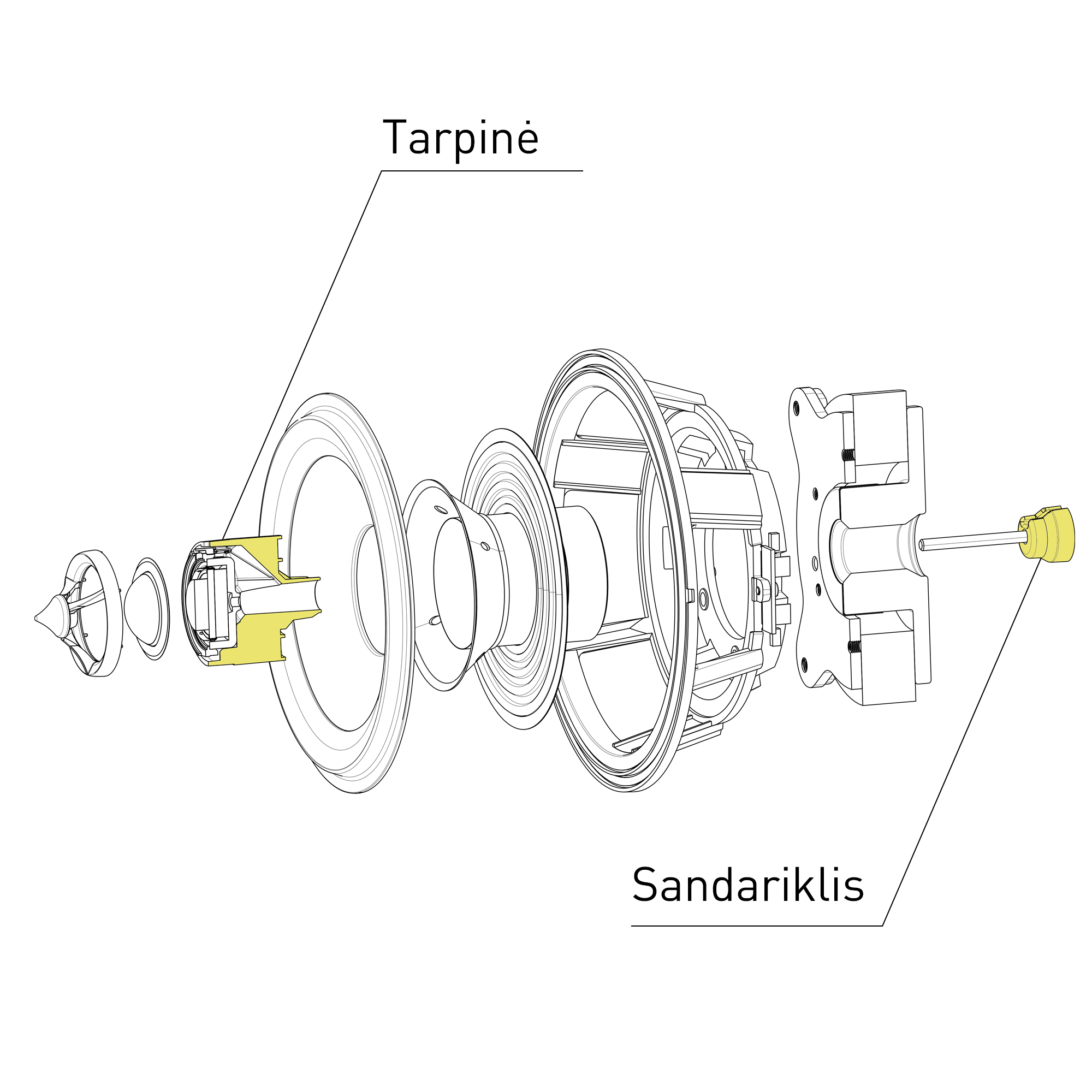

Norint užtikrinti tikslią garso vaizdo lokalizaciją, konstrukcinės dalys, tokios kaip tarpikliai ir vieliniai tarpikliai, išsamiai ištirti, siekiant pašalinti nepageidaujamą vibraciją ir triukšmą.
Kruopščiai išanalizuoti ir optimizuoti komponentai

Priekinė SB-C600 korpuso pertvara padengta su milteliais sumaišytais matiniais dažais, kad galėtumėte mėgautis matine apdaila.
Matinė juoda apdaila

Gaukite idėjų

Specifikacijos

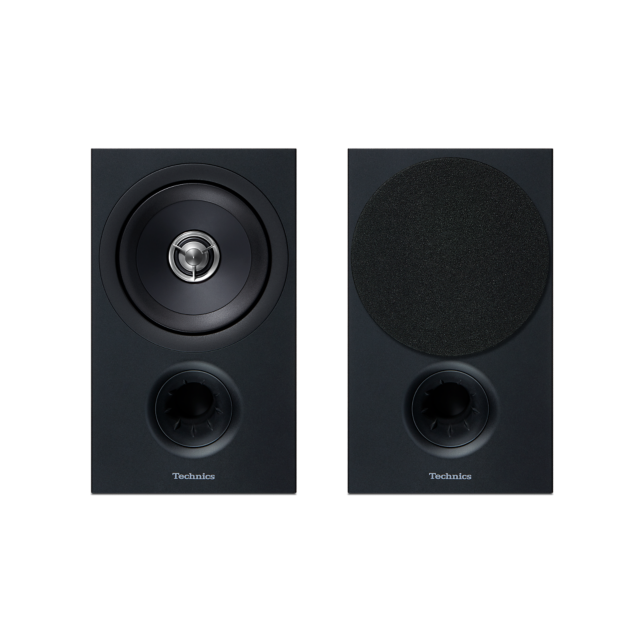

Nuotrauka Garsiakalbio sistema SB-C600

Dydis ir svoris

Aukštis
293mm
Plotis
173mm
Gylis
283mm
Svoris
6.3kg

*Apie

Išplėstinės fazės tiksli pavara su linijiniu fazės kištuku

Sklandaus srauto diafragma

Tyli konstrukcija su subalansuota pavaros montavimo architektūra

Sklandaus srauto prievadas

Kruopščiai išanalizuoti ir optimizuoti komponentai

Aukštos kokybės dalys atkuria itin švarų garsą

Type

  • 2-way 2-speaker Bass Reflex (Coaxial 2-way Woofer/built-in tweeters)

Speaker Units

  • Woofer / Tweeter

    • 15 cm (6") Cone type x 1 / 2.5 cm (1") Dome type x 1

Impedance

Input Power (IEC)

  • 60W (Rated), 120 W (Max)

Recommended Amp Power

  • 40- 120 W (Speaker tested by IEC60268-5 Short Term Max Test)

Sound Pressure Level

  • 83 dB / 2.83 V (m)
    80 dB / W(m)

Frequency Range

  • 40Hz - 100kHz (-10dB)

Crossover Frequencies

  • 2kHz

Dimensions (W x H x D)

  • 173 mm × 293 mm × 283 mm (Include net 8mm and terminal 15mm)

Weight

  • Approx. 6.3 kg

Accessories

  • Speaker Cable x2*¹, Owner's Manual x1
    *1 Length of the speaker cable may not be sufficient on your placement. Please prepare suitable cable based on your installation requirements.
