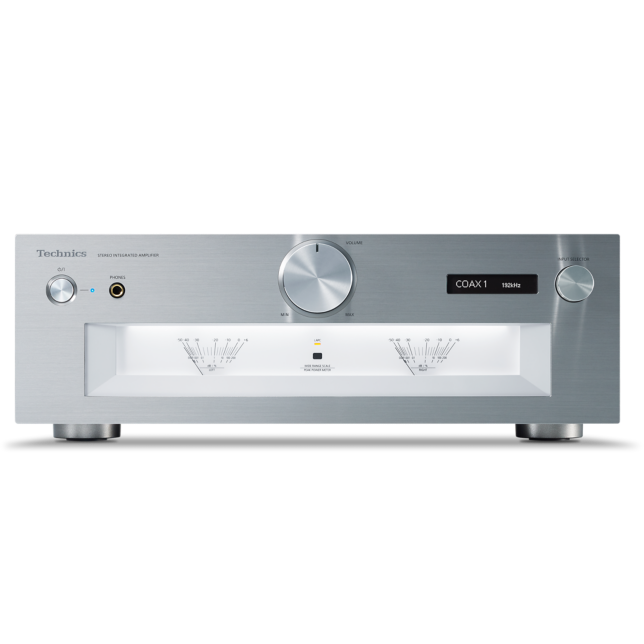

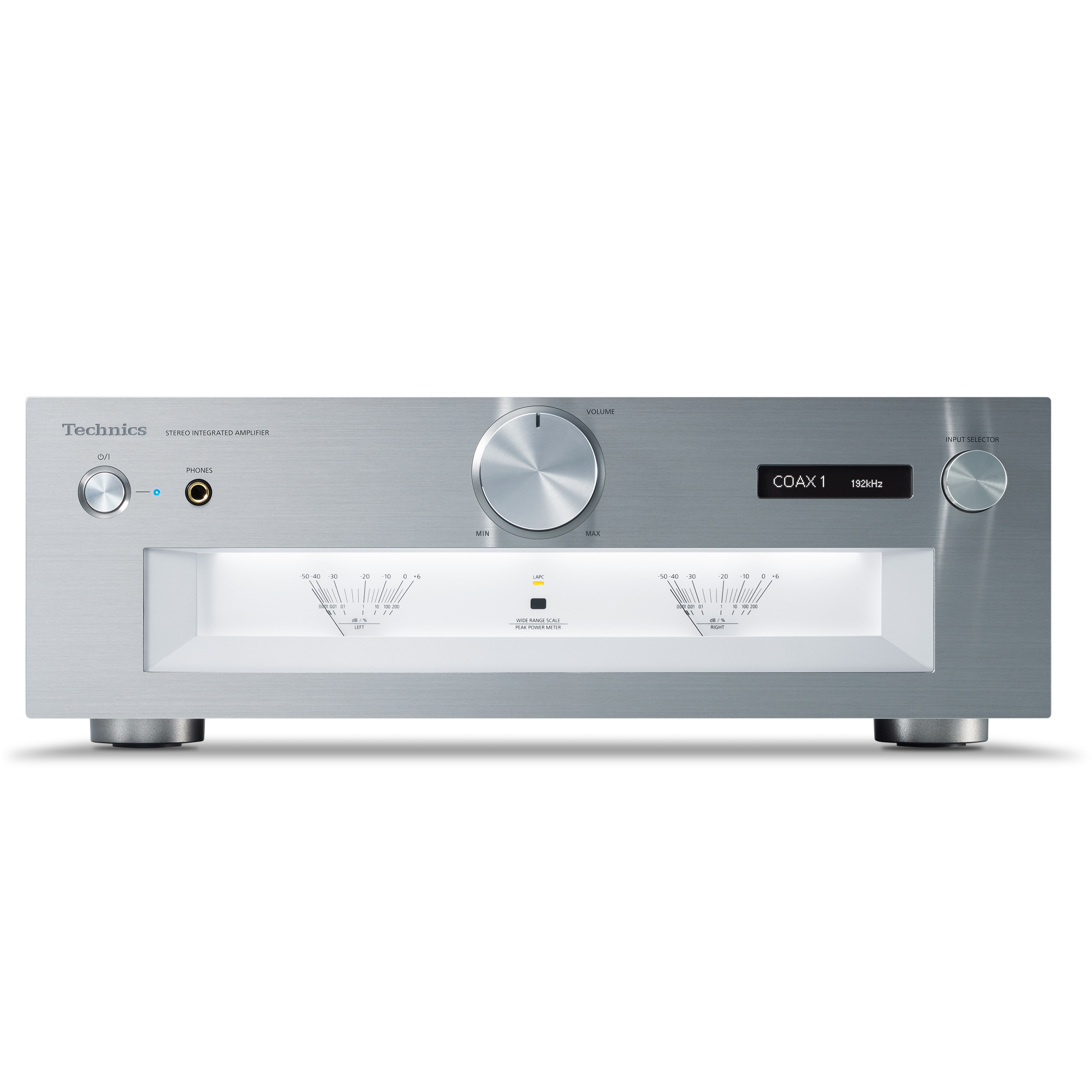

Вграден стерео усилвател SU-G700M2

SU-G700M2

Усилвател Grand Class

Функции

Процесор JENO
(Елиминация на отклоненията и оптимизация на формата на звука)

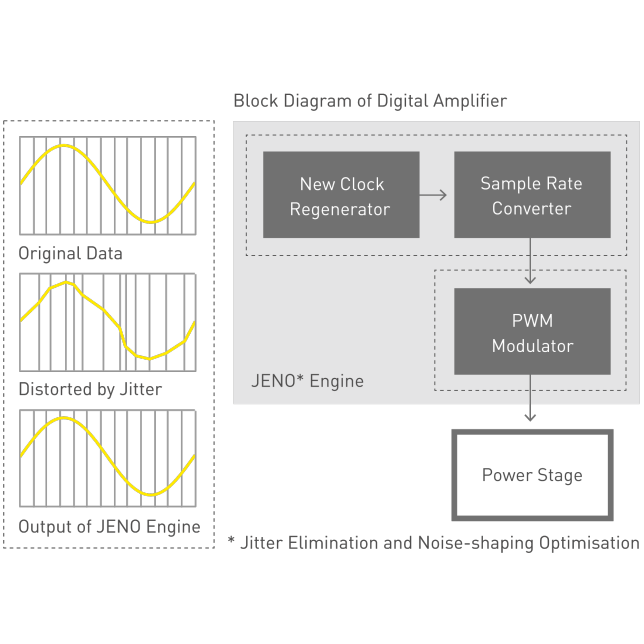

Процесор JENO (Елиминация на отклоненията и оптимизация на формата на звука)
За да предаде достоверно и без загуба голямото количество аудио данни, изпратено до високоговорителите, секцията на усилвателя SU-G700M2 използва изцяло цифрово усилване чрез процесор JENO, базиран на дизайна „концепция на референтни системи“. За да разреши проблема с намаляване на качеството на звука поради отклонения, което представлява проблем за обикновените цифрови усилватели, SU-G700 притежава оригинална верига за намаляване на отклоненията, която елиминира отклоненията в целия чуваем честотен диапазон. Също така уникална и високопрецизна конвертираща верига PWM (модулация за пулсовата ширина) се използва за конвертиране на PWM, което е важно за качеството на звука. Чрез оптимизиране на елементи, като скоростта за оформяне на звука, степента и числото на квантуване на база на нашата уникална експертиза, данни дори в широкото динамично пространство в звукови източници с висока разделителна способност се преобразуват в сигнали PWM без загуба. Тези технологии предоставят възпроизвеждане на естествен звук с фини детайли, позволяващ възприемането на деликатни музикални нюанси.

LAPC
(калибриране на фазата, адаптивно към товара)

LAPC (калибриране на фазата, адаптивно към товара)
Импедансът на високоговорителите се променя с всяка честота и е необходим усилвател за задвижване на високоговорителите, без да е засегнат от характеристиките на високоговорителя. Въпреки това обикновените цифрови усилватели се свързват към високоговорителите чрез нискочестотен филтър при изходната фаза, затова те са още по-силно засегнати от характеристиките на импеданса на високоговорителите. Също така не е възможно подобряването на фазовите характеристики, въпреки че амплитудните характеристики на обикновените усилватели поради отрицателна обратна връзка бяха подобрени. Затова разработихме адаптивен алгоритъм за оптимизация на импеданса на високоговорители, който извършва корекция на идеалния импулсен отговор чрез обработване на цифров сигнал, като измерва амплитудно-фазовите характеристики на усилвателя със свързани високоговорители. Тази нова технология позволява изравняване на честотните характеристики на амплитудата и фазата, досега непостигано от усилватели, както и предоставяне на звук с богато пространствено изражение.

Усъвършенствано скоростно тихо електрозахранване

Усъвършенствано скоростно тихо електрозахранване
Електрозахранващата технология, вградена в модела SU-R1000 от референтен клас, се използва за подобрена сила на задвижване на високоговорителя и по-добро усещане на енергията. Импулсната честота е увеличена от стандартната лента от 100kHz до лента от 400kHz, за да се гарантира стабилно захранване с напрежение и ток и за да се намалят страничните ефекти на шума на модулация върху качеството на звука. Устройството е оборудвано със същите GaN FET и Sic SBD, като монтираните в SU-R1000, за да предостави максимална производителност от високоскоростна система за импулсно електрозахранване.
Освен това в по-късната фаза е добавен регулатор за свръхнисък шум. Това предотвратява намаляването на управление поради фиксирана импулсна честота и възпрепятства смесването на шумов компонент във високите честоти. Резултатът е електрозахранване с нисък шум и висока степен на реакция, което повишава производителността на цифровия усилвател.

Трисекционна конфигурация

Трисекционна конфигурация
Във вградените усилватели има разнообразие от електрически вериги, включително такива, управляващи микросигналите на входовете, и такива, управляващи големи токове, като изходни вериги и електрозахранващи вериги. SU-G700M2 използва трисекционна конструкция с разделители между електрическите вериги според управляваното ниво на сигнала. Това елиминира интерференциите между веригите и по този начин се постига чисто качество на звука. Като допълнение към трисекционната конструкция SU-G700M2 притежава долно шаси с двуслойна конструкция със стоманени пластини с дебелина 1,2 mm и 2 mm, горен стоманен панел с дебелина 1,6 mm и преден алуминиев панел с дебелина 7 mm за подобрено поглъщане на вибрациите.

Вход PHONO с нисък шум

Вход PHONO с нисък шум
Вече се поддържа вход PHONO MC. Входът PHONO постига нисък шум чрез използване на конфигурация с диференциална успоредна връзка на преден FET с ниско ниво на шум. Като допълнение четиристепенното регулиране на коефициента на усилване позволява избор на най-добрия коефициент на усилване в зависимост от изхода на дозата. Това позволява оптимално възпроизвеждане на висококачествени аналогово записани звукови източници, пригодени към средата на потребителя.

Усилвател за слушалки Class AA

Усилвател за слушалки Class AA
SU-G700M2 използва усилвател за слушалки Class AA с отделни вериги на усилвателя за усилване на напрежението и тока на аудио сигнала. Напрежението се усилва чрез висококачествен операционен усилвател, а токът се усилва чрез операционен усилвател с възможност за голямотоково захранване, а висококачественият PWM изходен сигнал от процесора JENO Engine се преобразува в аналогов с висока прецизност, което позволява идеално задвижване на слушалките. Това прави възможно възпроизвеждането на музика с малко изкривяване и широк честотен диапазон независимо какъв е товарният импеданс на слушалките.

Висококачествени части

Електрозахранването на усилвателя има специален блоков електролитен кондензатор на Technics, оптимизиран чрез прецизно настройване, инсталиран също в SU-R1000.
Специален блоков кондензатор на Technics

Големият извод за заземяване притежава дебел заземяващ кабел с голям диаметър.
Голям извод за заземяване

Винтовете, използвани за фиксиране на кабелите, подаващи аудиосигнали към изходите за високоговорители, са изработени от немагнитен месинг.
Позлатени месингови изводи за високоговорители

Вдъхновете се

Технически данни

Размер и тегло

Височина
148mm
Широчина
430mm
Дълбочина
428mm
Тегло
12.6kg

*Прибл.

Процесор JENO (Елиминация на отклоненията и оптимизация на формата на звука)

LAPC (калибриране на фазата, адаптивно към товара)

Усъвършенствано скоростно тихо електрозахранване

Трисекционна конфигурация

Вход PHONO с нисък шум

Усилвател за слушалки Class AA

Изходна мощност

  • 70 W + 70 W (1kHz, T.H.D. 0,5 %, 8Ω, 20 kHz LPF)
    140 W + 140 W (1 kHz, T.H.D. 0,5 %, 4Ω, 20 kHz LPF)

Товарен импеданс

  • 4Ω – 16Ω

Честотен отговор

  • PHONO (MM)

    • 20Hz – 20kHz (RIAA отклонение ±1dB, 8Ω)
  • PHONO (MC)

    • 20Hz – 20kHz (RIAA отклонение ±1dB, 8Ω)
  • LINE

    • 5Hz – 80kHz (-3dB, 8Ω)
  • DIGITAL

    • 5Hz – 80kHz (-3dB, 8Ω)

Входна чувствителност/входен импеданс

  • PHONO (MM)

    • 2,5 mV/47 kΩ
  • PHONO (MC)

    • 300 uV/100 Ω
  • LINE

    • 200 mV/22 kΩ

Аналогов терминал за вход

  • LINE x 2 (LINE1, LINE2/MAIN IN)
    PHONO (MM/MC) x1

Цифров терминал за вход

  • Оптичен цифров x2 (OPT 1, OPT 2)
    Коаксиален цифров x2 (COAX 1, COAX 2)
    USB-B x1 (PC)

Аналогов терминал за изход

  • LINE OUT x1 (LINE OUT)
    PRE OUT x1 (PRE OUT)

Извод за слушалки

  • Да, стерео Φ6,3 mm

PC (USB-B)

  • USB 2.0 високоскоростно
    USB Audio Class 2.0, асинхронен режим

Поддържан кодек

  • PCM Да (32, 44,1, 48, 88,2, 96, 176,4, 192, 352,8, 384 kHz/16, 24, 32 бита)
    DSD Да (2,8 MHz, 5,6 MHz, 11,2 MHz)

DSD режим на контрол

  • ASIO стандартен режим, DoP режим

Захранване

  • AC 220 V – 240 V, 50/60 Hz

Консумация на енергия

  • 95 W

Размери (Ш х В х Д)

  • 430 × 148 × 428 mm

Тегло

  • Прибл. 12,6 kg

Аксесоари

  • AC кабел, дистанционно управление, батерии за дистанционно управление, Ръководство на потребителя
