Luidsprekersysteem SB-G90M2

SB-G90M2

Grand Class luidspreker

Zoom in
Zoom uit
Sluiten

Kenmerken

Geavanceerde fasenauwkeurige aandrijving

Geavanceerde fasenauwkeurige aandrijving
Om muziek te reproduceren met verbeterde ruimtelijke geluidexpressiviteit vereist dat de golffronten van inkomende geluiden uit de luidsprekerunit allemaal uitgelijnd zijn wanneer ze de luisteraar bereiken, ongeacht de luisterpositie. Het concept van puntgeluidsbron is een van de ideale aanpakken om het te bereiken.
Om reproductie van de puntgeluidsbron te realiseren werd de coaxiale configuratie overgenomen en gecombineerd met de origineel gevormde lineaire faseplug voor het uitlijnen van fases en de vloeiende diafragma gevormd met een ondiep gevormd diafragma en vloeiende hoekranden voor minimale geluidsreflectie.
De 2-weg coaxiale luidsprekerunit van de SB-G90M2 werd nieuw ontwikkeld voor de reproductie van midden- tot hoge frequentiebereik voor het realiseren van helder geluidsbeeldlocalisatie en hoge geluidskwaliteit voor vloeiende muziek vol emoties, terwijl de concepten van puntgeluidsbron en lineaire fase die Technics meedogenloos nastreeft werden gebruikt.

Lineaire faseplug

Lineaire faseplug

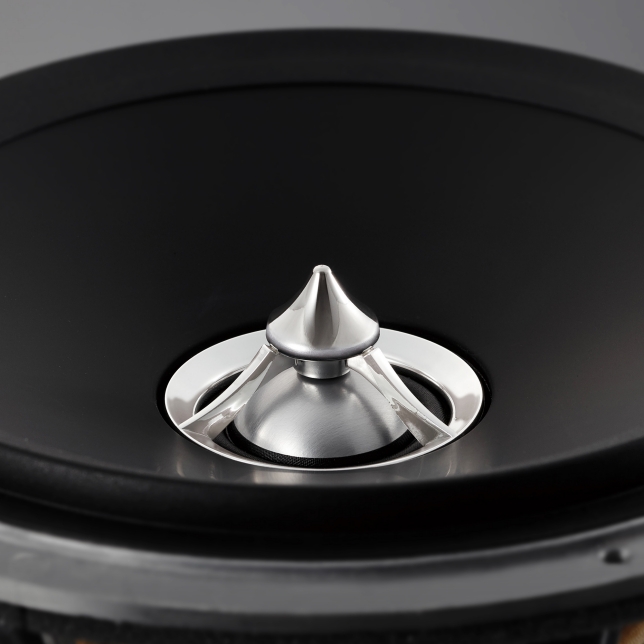

De origineel gevormde akoestische plug is gepositioneerd op de voorste zijkant van het tweeterdiafragma en biedt een geluidsreproductiecapaciteit met hoge resolutie en een breed geluidsbeeld.
De punt van de lineaire faseplug is gemaakt van messing materiaal met hoge modules en hoge dichtheid. Het voorkomt dat de plug onnodig trilt door het effect van de vibratie van de mid-range unit, dit biedt helder geluid met lage vervorming.

Vloeiende diafragma

Vloeiende diafragma
Wanneer een geluidsgolf propageert langs een onregelmatig oppervlak, wordt de golffront verstoord door de onregelmatigheden in het oppervlak en resulteert in de degradatie van frequentie-eigenschappen. Dit heeft vooral invloed op de eigenschappen van hoge frequenties met korte golflengtes.

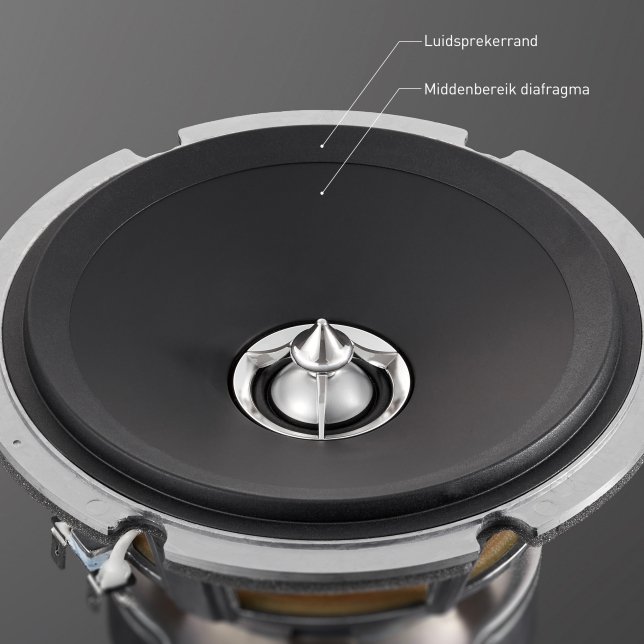

Het diafragma van de mid-range unit, dat onderdeel is van de coaxiale luidsprekerunit heeft een ondiepe vorm met een gladde hoek om geluidsreflecties te verminderen zodat de verstoring van de uitgestraalde geluiden van het diafragma wordt geminimaliseerd, wat resulteert in een uitmuntende frequentierespons, fase-eigenschappen en brede gerichtheid.
Deze configuratie bereikt een brede geluidsfase en vloeiend, diep midden- tot hoog frequentiebereik.

Stationaire constructie

Om geluid van muziek te reproduceren met een hoge S/N ratio, zijn bronnen van alle ongewenste of ongewilde geluiden volledig geëlimineerd.

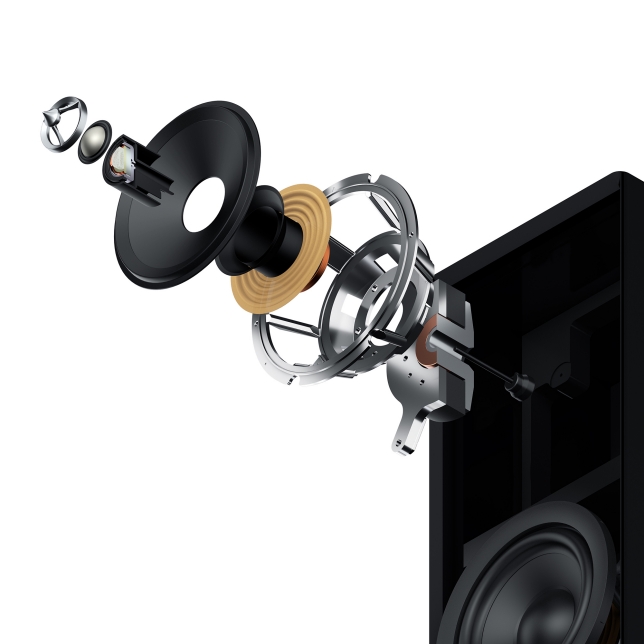

Hiertoe werd de gebalanceerde aandrijfmontage-architectuur die was overgenomen door het vorige SB-G90-model verder geoptimaliseerd via de uitgebreide CAE-analyse en het luidsprekermontageschot werd nieuw ontwikkeld voor de veilige montage van de luidsprekerunits. Daarnaast werd de rigiditeit van de gehele kast versterkt om voordeel te hebben van de gebalanceerde aandrijfmontage-architectuur. De sterkte en vorm van alle onderdelen die de coaxiale luidspreker heeft samengesteld werd uitgebreid beoordeeld om ongewilde vibraties en ruis zo compleet mogelijk te verwijderen. Bovendien wordt een geluidspadstructuur binnen de kast geleverd. De nieuwe, unieke structuur verwijdert staande golven die een resonantiepiek veroorzaken effectief.

Gebalanceerde aandrijvingsmontage

Gebalanceerde aandrijvingsmontage

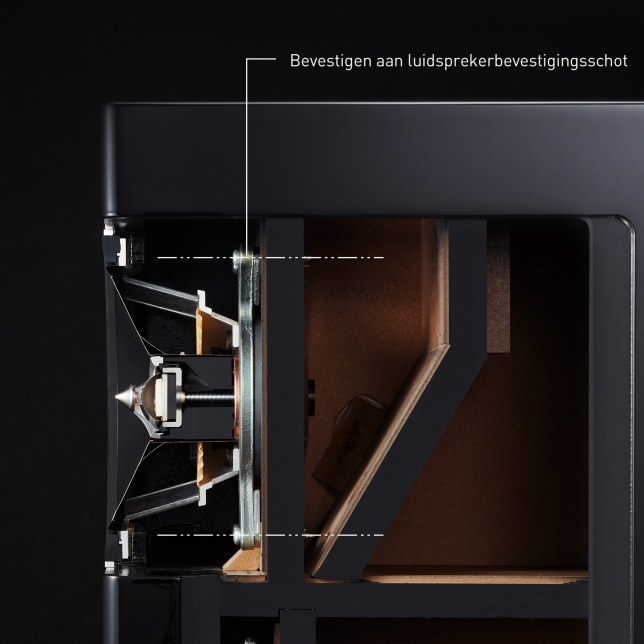

Ongewenste vibraties gegenereerd door het luidsprekerbevestigingsschot worden verder verminderd door het verbeteren van de ventilatiegaten met CAE en door het mogelijk te maken dat het wooferbevestigingsschot door het onderbord dringt voor meer stevigheid. Bovendien verbeteren de geoptimaliseerde ventilatiegaten de verdeling van geluid vanuit de achterzijkanten van de luidsprekers voor een verbeterde response. Bovendien wordt het bevestigingsschot van de coaxiale luidspreker gescheiden van het wooferbevestigingsschot om mutuele interferentie te elimineren.
Samen verbeteren ze de helderheid van geluid en de driedimensionale presentatie van het geluidsveld nog meer.

Staande golfaansluitingstructuur

Staande golfaansluitingstructuur
Een resonantie die staande golf wordt genoemd wordt normaal gesproken gegenereerd in de luidsprekerkast door het geluid van een bepaalde frequentie die wordt vastgesteld door de kastgrootte. De meestgebruikte methode om staande golf te elimineren is om een geluidsabsorberend materiaal binnenin de kast te installeren. Echter, omdat geluidsabsorberend materiaal ook geluid absorbeert op frequenties anders dan degene die een staande golf genereert, verwijdert het deels de dynamiek of levendigheid van het gereproduceerde geluid.
Als tegenmaatregelen wordt een geluidspadstructuur geboden aan de onderkant van de wooferkast om de staande golven te begeleiden. Als tegenmaatregelen wordt een geluidspadstructuur geboden aan de onderkant van de wooferkast om de staande golven te begeleiden. Geluidsabsorberend materiaal wordt geïnstalleerd op de plek in het geluidspad waar de snelheid van het geluid het snelste is. Dit maakt de efficiënte verwijdering van staande golven mogelijk, die de oorzaak zijn van resonantiepieken, met een minimale hoeveelheid geluidsabsorberend materiaal. (Gepatenteerd)
Deze structuur maakt het gebruikt van alle benodigde informatie voor het nauwkeurig reproduceren van muziek mogelijk, zodat het luidsprekersysteem meer levendig en natuurlijk medium- en laag frequentiegeluid realiseert.

Andere technologieën

In de kast wordt het luidsprekerbevestigingsschot gecombineerd met een zijdelings verstevigingsbord om een robuuste gekruiste structuur te bieden en ongewenste resonantie te elimineren.
Zeer sterke behuizing

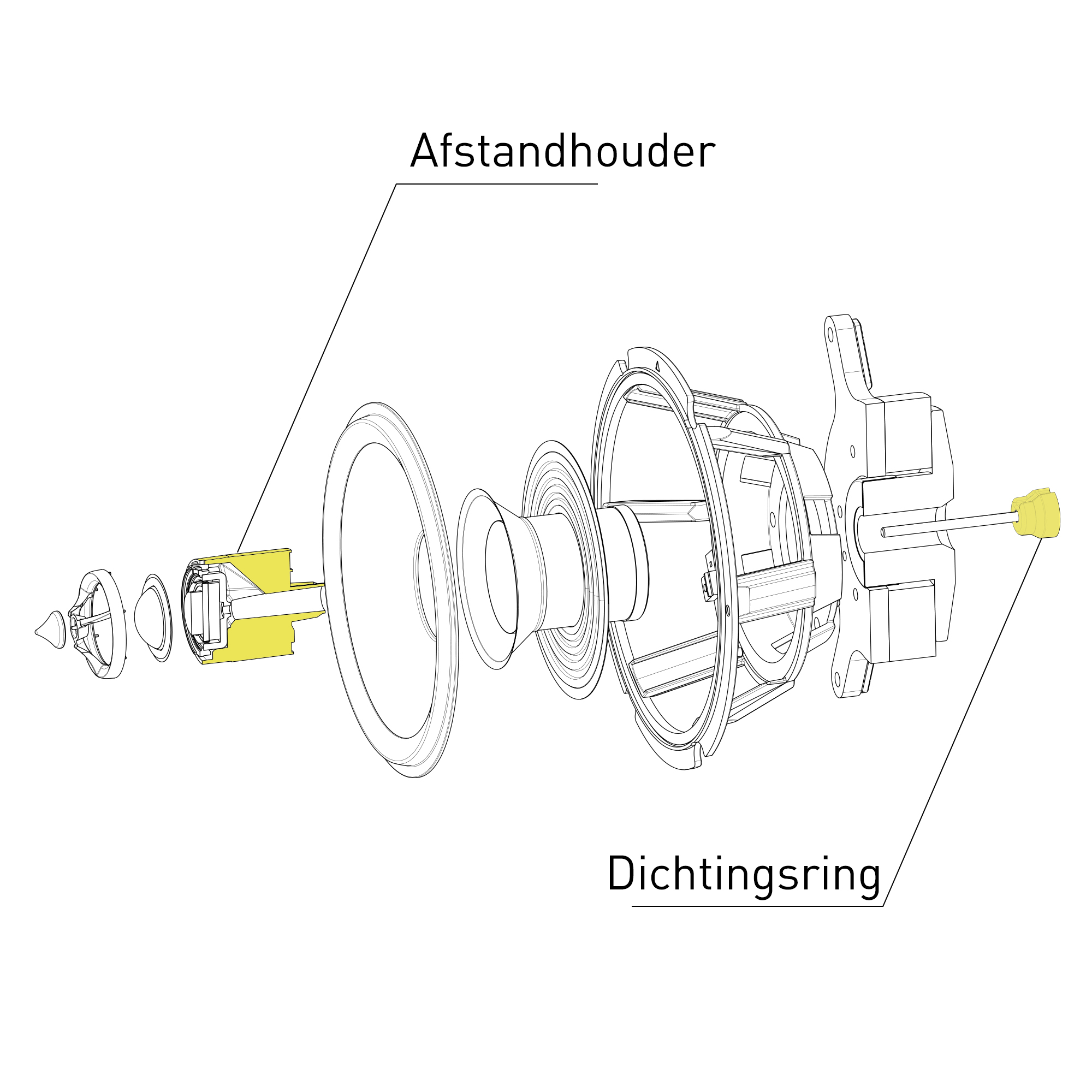

Om nauwkeurige geluidsbeeldlokalisatie te bereiken werden structurele onderdelen zoals afstandhouders en draaddoorvoeren uitgebreid geanalyseerd om ongewenste vibraties en ruis te elimineren.
Uitgebreid geanalyseerde geoptimaliseerde componenten

Twee wooferunits van 16 cm met lange slag zijn gemonteerd. Het magnetische circuits heeft twee magneten, een lange spreekspoel en koperen ring om voldoende aandrijfkracht te produceren.
Woofer van 16 cm met lage vervorming en lange slag

De woofer en mid-/high-range apparaat worden aangedreven door apart versterkers om het effect van de woofer op het mid-/high-range apparaat te elimineren. Dit realiseert helder en transparant geluid.
Bi-bedrade luidsprekeraansluiting

Laat je inspireren

Specificaties

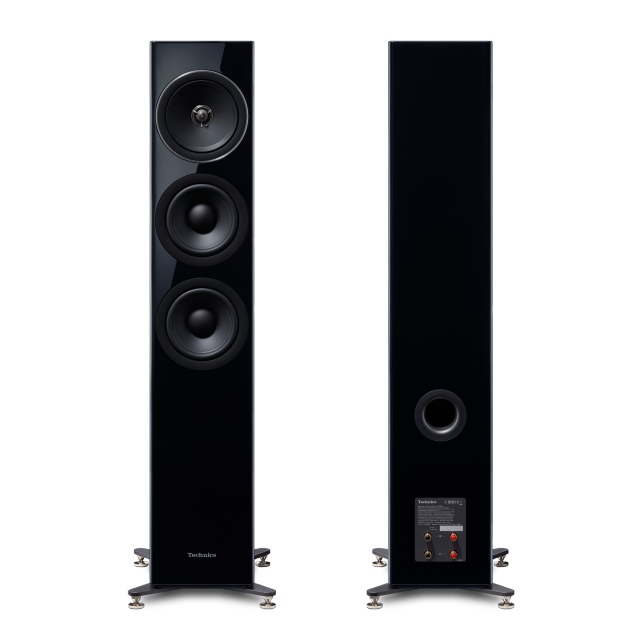

Foto van Luidsprekersysteem SB-G90M2

Formaat en gewicht

Hoogte
1114mm
Breedte
292mm
Diepte
366mm
Gewicht
35kg

*Circa

Geavanceerde fasenauwkeurige aandrijving met lineaire faseplug

Vloeiende diafragma

Stille constructie met gebalanceerde montagearchitectuur voor aandrijving

Kast met hoge rigiditeit en structuur voor het beëindigen van staande golf

Woofer van 16 cm met lage vervorming en lange slag

Bi-bedrade luidsprekeraansluiting

Type

  • 3-weg 4-luidspreker Bassreflex (coaxiaal 2-weg midrange/geïntegreerde tweeters)

Luidsprekers

  • Woofer

    • 16 cm (6½") Kegeltype x 2
  • Midrange/tweeter

    • 16 cm (6½") Kegeltype x 1 / 2,5 cm (1") Koepeltype x 1

Impedantie

Input Power (IEC)

  • 100 W (nominaal), 200 W (max)

Aanbevolen versterker vermogen

  • 40 - 200 W (Luidspreker getest door IEC60268-5 Short Term Max Test)

Geluidsdrukniveau

  • 86 dB /2,83 V (m)
    83 dB / W(m)

Frequency Range

  • 33Hz - 90kHz (-10dB)

Crossover-frequenties

  • 500Hz, 3,4kHz

Dimensions (W x H x D)

  • 292 mm × 1114 mm × 366 mm (inclusief spikes)

Gewicht (per eenheid)

  • ca. 35 kg

Accessories

  • Spike x 4, Spikeschoen x 4, Afstandhouder x 4, Basisplaat x 4, Basisplaatschroef x 12, Rubberen voet x 4, Korte draden x 2, Luidsprekernet x 1, Reinigingsdoek x 1, Handleiding x 1,
