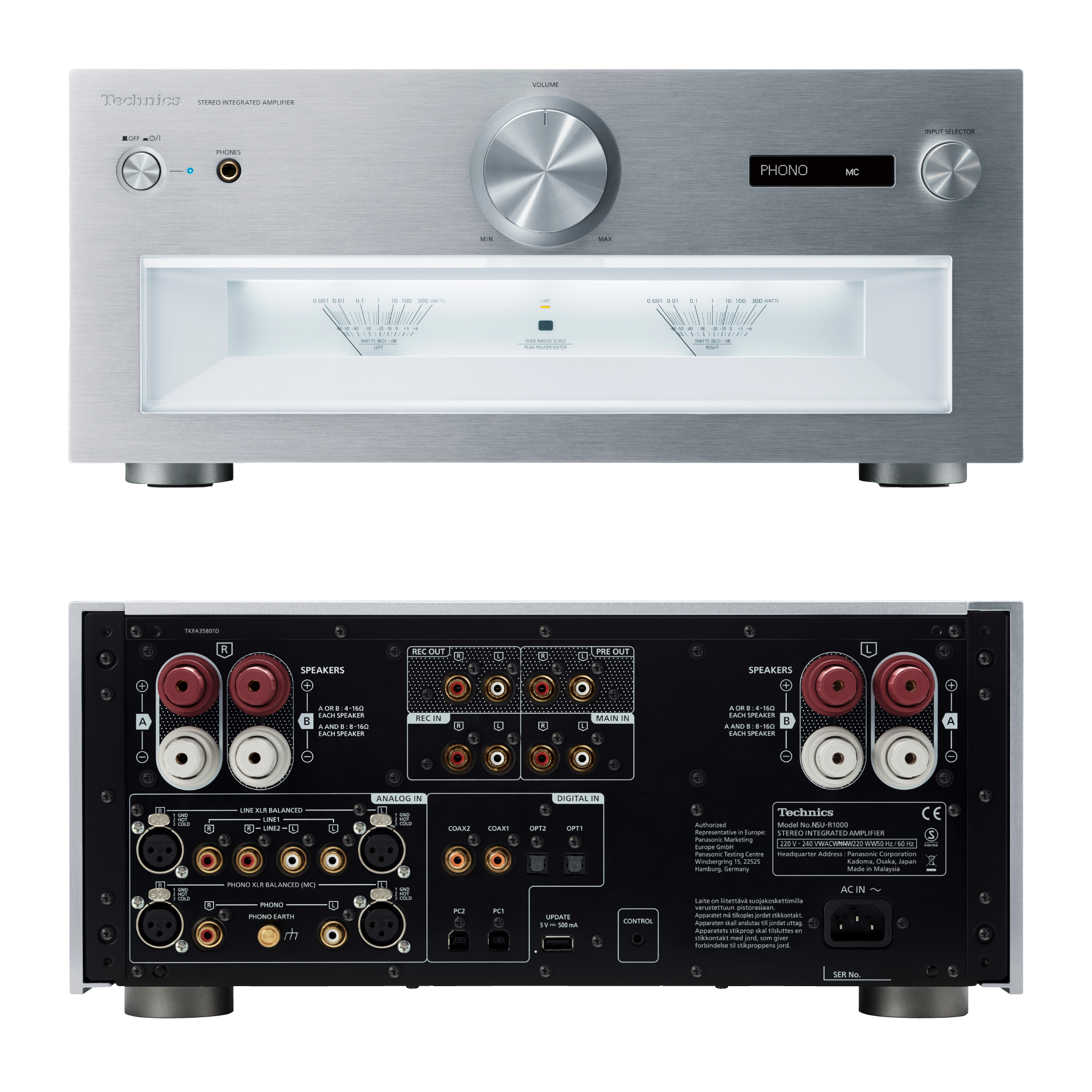

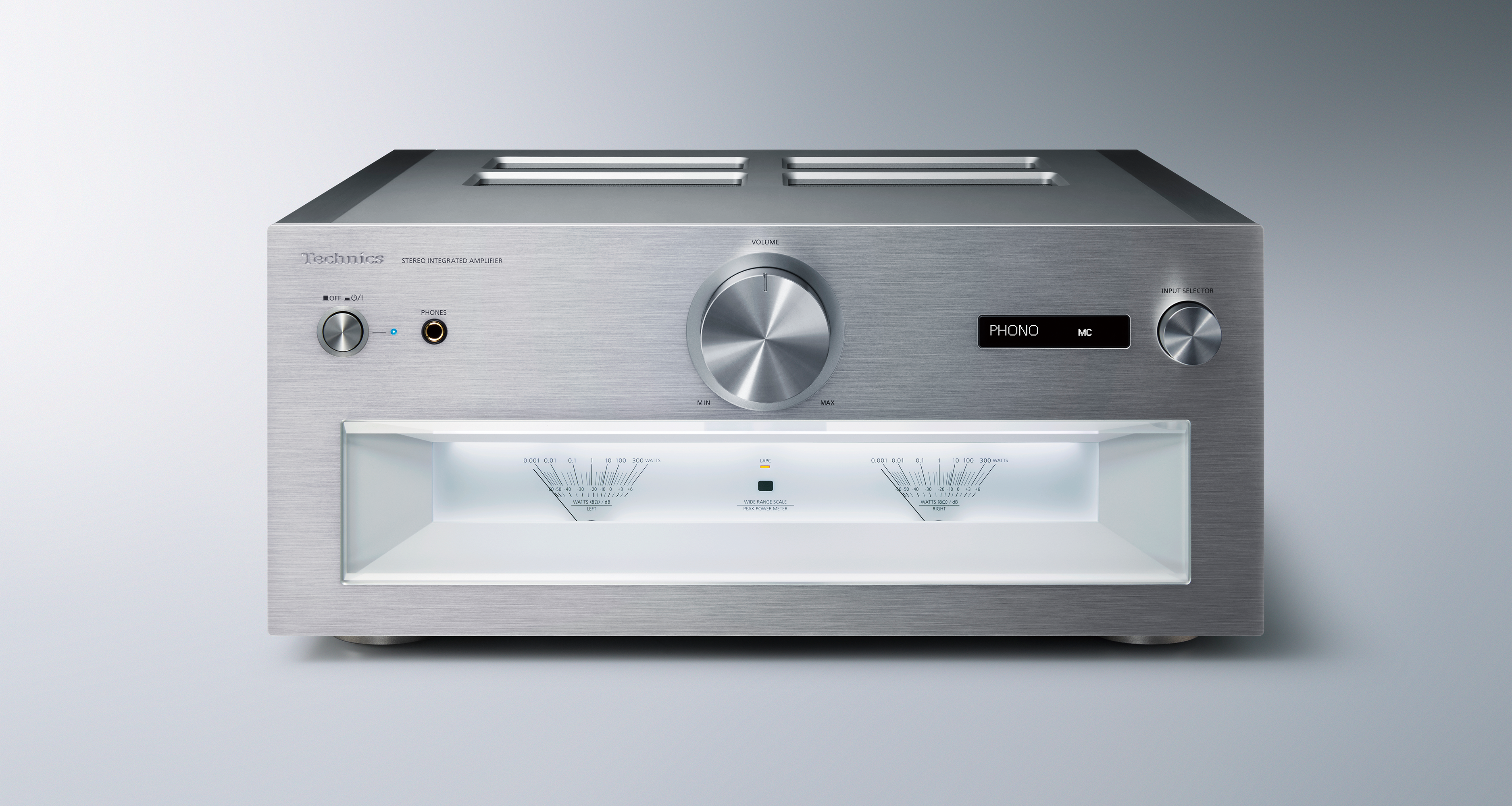

Стереоусилитель SU-R1000

SU-R1000

Reference Class

Компания Technics продолжает стремиться к идеальному, выраженному в пространстве звуку, применяя новые технологии в полностью цифровом усилителе.

Функции

Усилитель JENO Engine

Джиттер — основная причина искажений в цифровых системах, вызванная рассогласованием в тактовых генераторах, используемых при цифро-аналоговом преобразовании. Чтобы не допустить ухудшения звука, вызванного джиттером, компания Technics разработала контур уменьшения джиттера, содержащий тактовый генератор в системе формирования шума для уменьшения джиттера в низкочастотном диапазоне, и высокоточный преобразователь частоты дискретизации для подавления джиттера в высокочастотном диапазоне. Таким образом джиттер уменьшается во всем диапазоне частот. При использовании этого контура вместе с уникальным прецизионным модулем преобразования ШИМ (широтно-импульсной модуляции) можно оптимизировать скорость формирования шума, степень и число интервалов реквантования, а также градацию ШИМ, и преобразовывать сигналы высокого разрешения в ШИМ без ущерба для динамического диапазона. Эти технологии позволяют цифровым усилителям Technics обеспечивать естественное звучание и воспроизводить едва уловимые нюансы музыки.

ADCT
(технология активного подавления искажений)

Circuit Diagram of Digital Amplifier Technology
Технология активного подавления искажений, недавно разработанная Technics, точно извлекает и устраняет искажения на выходной ступени, которые генерируются в результате противоэлектродвижущей силы динамиков и падения напряжения. На рынке Hi-Fi оборудования предлагается множество различных аудиосистем, которые могут использоваться с самыми разными продуктами, поэтому в высококачественных усилителях звука должна быть предусмотрена возможность оптимального управления различными динамиками. Технология активного подавления искажений незаметно устраняет искажения, определяя разницу между сигналом на выходе динамиков и на выходе JENO, а затем применяет коррекцию к выходному цифровому сигналу, таким образом корректируя работу обычной системы цифрового усилителя. Благодаря этому звучание отличается высокой мощностью и акустической энергией, и вам доступны такие преимущества цифрового усилителя, как низкий уровень шума, точный звуковой образ и широкое звуковое окружение, независимо от типов подключенных динамиков.

Система питания Advanced Speed Silent Power Supply

Graph of Super High Speed Switching Power Supply Picture of GaN-FET(left) and SiC Diode(right)
В SU-R1000 используется импульсная система питания, обеспечивающая стабильную подачу напряжения и тока, необходимых для цифрового усилителя. В обычной импульсной системе питания время включения коммутационной операции контролировалось, чтобы стабилизировать напряжение, что вызывало колебания частоты ШИМ в соответствии с нагрузкой и, в свою очередь, приводило к появлению модуляционного шума, ухудшающего качество звука. В системе Advanced Speed Silent Power Supply этот шум устраняется за счет фиксации частоты ШИМ в диапазоне 400 кГц. Кроме того, на последней ступени размещается низкошумный регулятор. Таким образом это предотвращает ухудшение регулирования из-за фиксированной частоты ШИМ и препятствует примешиванию шумовой составляющей в высокие частоты. В результате получается система питания с высоким откликом, позволяющая добиться отличных характеристик цифрового усилителя.

Четыре независимых блока питания

Picture of Pre Amplifier
В SU-R1000 каждый элемент системы питания был тщательно изучен и доработан для обеспечения более высокого качества звука. Более того, для блоков разных контуров предусмотрено четыре независимых блока питания, что позволяет еще больше повысить качество звука. Поскольку SU-R1000 является интегральным усилителем, его внутренние контуры состоят из ступени предусилителя и ступени усилителя мощности, в которых используются и аналоговые, и цифровые контуры. Секция фонокорректора Phono-EQ, обрабатывающая слабые аналоговые сигналы, особенно чувствительна к шуму, передаваемому через линию питания. В SU-R1000 используются отдельные блоки питания для аналоговых и цифровых контуров на ступени предусилителя. В нем также используются отдельные блоки питания для правого и левого каналов на ступени усилителя мощности, который потребляет много электроэнергии. Благодаря четырем независимым блокам питания в SU-R1000 предотвращаются индуцированные линией питания помехи между блоками контуров, обеспечивается высокое отношение сигнал/шум и превосходное разделение.

Высококачественный контур цифрового/аналогового входа/выхода

Pictures of component parts for High-grade Digital/Analog I/O Circuit
Секция фонокорректора и секция аналогового входа имеют полностью дискретную схему. Компания Technics разработала идеальный симметричный контур и выполнила тщательную настройку. Новые контуры предотвращают помехи между правым и левым каналами и обеспечивают отличное разделение каналов. Кроме того, входная секция фонокорректора и входная секция XLR используют полностью сбалансированную передачу, чтобы обеспечить максимально бесшумную передачу сигнала высокой чистоты. Входной контур USB в секции цифрового входа оснащен конденсатором из высококачественной рубиновой слюды и стабилизатором мощности с немагнитными углеродными пленочными резисторами для блокировки электрических помех, например от ПК, и для минимизации внешнего шума. В АЦП используется высокопроизводительный чип производства Asahi Kasei Microdevices (AKM) для высокоточного аналого-цифрового преобразования. Таким образом, SU-R1000 воспроизводит звук от любых аналоговых или цифровых источников входного сигнала с превосходным качеством.

Прочный корпус и усиленная конструкция

Picture of High Rigidity Chassis and Design
Прочность корпуса была значительно увеличена, чтобы уменьшить вибрацию внешних панелей, которые также являются источником шума. Внутри корпус разделен на два яруса. На верхнем ярусе установлена секция усилителя мощности, состоящая из контура усиления и контура блока питания. На нижнем ярусе установлена секция предусилителя, которая состоит из секции аналогового входа, включая фонокорректор, и секции цифрового входа, а также контуров питания для этих устройств. Верхний и нижний ярусы, а также отдельные блоки контуров отделены друг от друга стальными пластинами. Эти стальные защитные пластины также служат в качестве ребер жесткости для повышения жесткости всего корпуса. Передняя панель имеет толщину 10 мм, а боковые панели и верхняя панель выполнены из алюминиевых пластин толщиной 6 мм с анодированным покрытием. Они также повысили жесткость и устойчивость к вибрации. Антирезонансные ножки изготовлены из чугуна с превосходными характеристиками затухания сигнала. В целом вышеуказанные детали и материалы улучшают качество внутренних сигналов и эффективно устраняют внешние вибрации.

Входные и выходные разъемы изготовлены из высококачественных деталей
- Разъемы динамиков предназначены для подключения акустических кабелей очень большого диаметра.
- Y-образные разъемы для надежного подключения кабеля
- Аналоговые балансные входные разъемы производства Neutrik и входные разъемы PHONO XLR (исключительно для MC)
- Аналоговые входные разъемы с позолоченными деталями из механически обработанной латуни.

Изящный дизайн Technics
- Отделка поверхности передней панели слегка шероховатая с нанесенными на нее тонкими линиями. Панель оснащена классическим двухстрелочным индикатором.
- Регулятор громкости и ручка переключателя изготовлены из цельных алюминиевых деталей, обработанных с использованием замасливателя

Интеллектуальный фонокорректор Phono EQ

В интеллектуальном фонокорректоре Phono EQ, которым оснащен SU-R1000, используется технология улучшения качества звука для цифровой обработки сигнала, которую компания Technics разработала во время работы над LAPC, чтобы добиться высокого качества звука, недоступного с аналоговым фонокорректором. В этой технологии три составляющих. 1. Точная кривая эквализации. 2. Подавитель перекрестных помех. 3. Оптимизатор отклика. Пользователь может включать/выключать эти функции по своему усмотрению.

Точная кривая эквализации — это стало возможным благодаря гибридному аналого-цифровому контуру

Picture of High Rigidity Chassis and Design
Гибридная аналого-цифровая система позволяет получить точную кривую эквализации. Фильтр нижних частот (ФНЧ) с высоким коэффициентом усиления выполняет аналоговую обработку, в то время как высокие частоты повышаются после аналого-цифрового преобразования. Использование ФНЧ на 40-дБ в аналоговой области уменьшает потерю битов во время обработки цифрового фильтра, а высокие частоты повышаются с высокой точностью в цифровой области для достижения высокого соотношения сигнал/шум.

Подавитель перекрестных помех для измерения и улучшения характеристик перекрестных помех, уникальных для каждого картриджа

Graphic of Crosstalk Canceler
Эта функция измеряет характеристику перекрестных помех установленного картриджа, используя сигнал измерения перекрестных помех, записанный на калибровочном диске, входящем в комплект SU-R1000. Затем он выполняет обратную коррекцию с использованием встроенной цифровой обработки сигнала для достижения значительного улучшения характеристик перекрестных помех. Это приводит к более точному звуковому образу и более широкому звуковому окружению.

Оптимизатор отклика PHONO для коррекции искажений частотных характеристик картриджа

Эта функция измеряет частотные характеристики установленного картриджа звукоснимателя с помощью сигнала растянутого во времени импульса, записанного в прилагаемом калибровочном диске, и корректирует искажения характеристик. Она корректирует эффект согласования импеданса между звукоснимателем и фонокорректором, чтобы раскрыть истинное качество звука картриджа. Эта технология направлена на улучшение качества звука за счет отказа от селектора, такого как переключатель на высокочувствительной входной линии фонокорректора, чтобы исключить возможность шумовых помех.
* Хотя этот диск может деформироваться в зависимости от метода производства или его характеристик, он прошел тест на правильное считывание сигнала и включен в комплект поставки.
* Этот диск может деформироваться при неблагоприятных условиях хранения в вашем доме. Учтите, что сильно деформированный диск может не только помешать измерению, но и повредить картридж.

Источник вдохновения

Характеристики

Размер и вес

Высота
191mm
Ширина
430mm
Глубина
459mm
Вес
22,8kg

*Прибл.

Усилитель JENO Engine (устранение джиттера и оптимизация формирования шума)

ADCT (технология активного подавления искажений)

LAPC (калибровка фазы в зависимости от нагрузки)

Система питания Advanced Speed Silent Power Supply

Четыре независимых блока питания

Интеллектуальный фонокорректор Phono EQ

Цифровые технологии

  • Усилитель JENO Engine (устранение джиттера и оптимизация формирования шума)
    LAPC (калибровка фазы в зависимости от нагрузки)
    Система питания Advanced Speed Silent Power Supply
    Генератор часов с батарейным питанием
    Технология передачи сигнала без шума
    Система питания Advanced Speed Silent Power Supply
    Улучшение питания

Бескомпромиссный дизайн Technics

  • Прочный корпус
    Трёхузловая компоновка

Выходная мощность по стандартам Федеральной торговой комиссии США (FTC)

  • 150 Вт + 150 Вт (1 кГц, коэф. нелин. иск. 0,5%, 8 Ом, 20 кГц ФНЧ),
    300 Вт + 300 Вт (1 кГц, коэф. нелин. иск. 0,5%, 4 Ом, 20 кГц ФНЧ)

Входная чувствительность / входной импеданс

  • ЛИНЕЙНЫЙ 200 мВ / 22 кОм, ЗВУК (MM) 2,5 мВ / 47 кОм, ЗВУК (MC) 300 мкВ /100 Ом

Диапазон частот

  • ЛИНЕЙНЫЙ 5 Гц - 80 кГц (-3 дБ, 8 Ом),
    ЗВУК (MM) 20 Гц - 20 кГц (RIAA-ОТКЛОНЕНИЕ ±1 дБ, 8 Ом),
    ЦИФРОВОЙ ВЫХОД 5 Гц - 80 кГц (-3 дБ, 8 Ом)

Импеданс нагрузки

  • 4-16 Ом

Аналоговый вход

  • ЛИНЕЙНЫЙ ВХОД 2 шт. (ЛИНЕЙНЫЙ ВХОД 1, ЛИНЕЙНЫЙ ВХОД 2), БАЛАНСНЫЙ ЛИНЕЙНЫЙ ВХОД XLR 1 шт., ЗВУК (MM/MC) 1 шт., БАЛАНСНЫЙ ЗВУК XLR (MC) 1 шт., ВХОД НА УСИЛИТЕЛЬ 1 шт., ВХОД ДЛЯ ЗАПИСИ 1 шт.

Цифровой вход

  • Оптический цифровой разъем 2 шт. (OPT 1, OPT 2) Коаксиальный цифровой разъем 2 шт. (COAX 1, COAX 2), USB-B 2 шт. (PC 1, PC 2)

Аналоговый выход

  • ВЫХОД PRE 1 шт., ВЫХОД ДЛЯ ЗАПИСИ 1 шт.

Выход для наушников

  • Да, стерео Φ6,3 мм

Поддерживаемые кодеки

  • USB 2.0 высокоскоростной, USB аудио класса 2.0, асинхронный режим
  • PCM

    • Да (32; 44,1; 48; 88,2; 96; 176,4; 192; 352,8; 384 кГц / 16, 24, 32 бит)
  • DSD

    • Да (2,8 МГц; 5,6 МГц; 11,2 МГц; 22,4 МГц* *Только в режиме ASIO)

Источник питания

  • 220-240 В пер. тока, 50 Гц / 60 Гц

Потребляемая мощность

  • 220 Вт

Габаритные размеры (Ш х В х Г)

  • 430 x 191 x 459 мм

Вес

  • Приблиз. 22,8 кг

Аксессуары

  • Пульт ДУ, калибровочный диск, кабель питания, руководство пользователя
