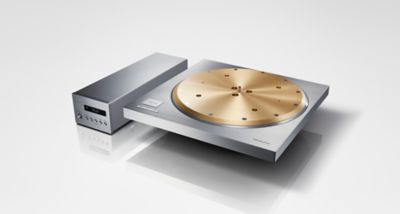

Gramofon s izravnim pogonom SP-10R

SP-10R

Referentna klasa

Značajke

Bezjezgreni motor s izravnim pogonom

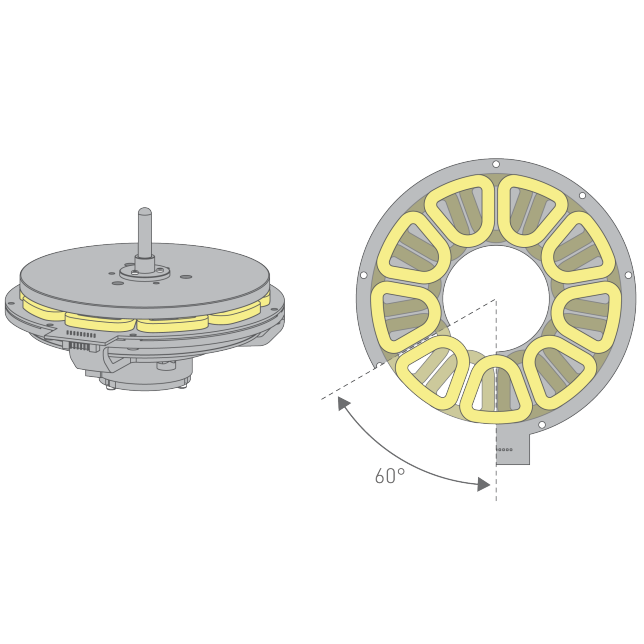

Concept of Direct Drive Motor
Motor koji čini srž gramofona s izravnim pogonom temelji se na bezjezgrenom motoru s izravnim pogonom koji je razvijen za model SL-1200G koji je predstavljen tržištu 2016. godine i dodatno je poboljšan. Bezjezgreni motor s izravnim pogonom s dvostrukim rotorom i dvostrukom zavojnicom koji je razvijen baš u tu svrhu imao je zavojnice na obje strane za 12-polni pogon s 18 zavojnica, s dovoljno visokim zakretnim momentom za pokretanje teškog tanjura (otprilike 7,9 kg). Pomakom zavojnica na obje strane za 60 stupnjeva poboljšana je čvrstoća podloge, suzbijene blage vibracije i smanjena samoindukcija. Tim poboljšanjima postignuta je stabilna rotacija od 0,015 % širenja zvuka i vibriranja ili manje, što se smatra granicom mjerenja. Isto tako, aksijalni ležajevi koji podupiru teški tanjur napravljeni su od posebne tehničke plastike kojom se osigurava čvrstoća i pouzdanost.

Prigušuje neželjene vibracije motora

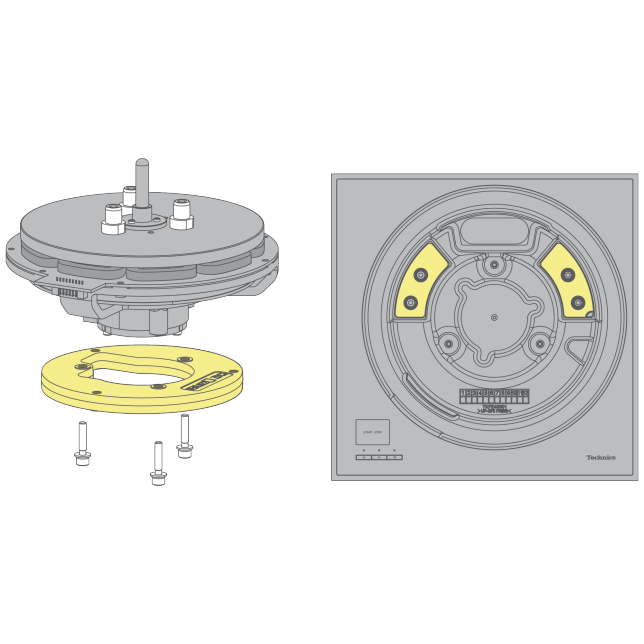

Concept of Suppressing Unwanted Motor Vibration
Motor koji je razvijen za model SL-1200G poslužio je kao platforma za motor s izravnim pogonom. Dvostrukom zavojnicom, pojačanim aksijalnim ležajevima i kućištem pojačane čvrstoće postignut je stabiliziran motor s niskim težištem. Postavljanjem dvaju utega od nehrđajućeg čelika velike čvrstoće i visoke specifične težine na dno kućišta očuvane su čvrstoća i nisko težište. Te temeljite mjere radi sprječavanja neželjenih vibracija pomažu postići nevjerojatnu preciznost rotacije i poboljšati signal/šum.

Masivni tanjur gramofona

Concept of Heavyweight-class Turntable Platter, Graph of Vibration damping characteristic
Tanjur gramofona postavlja utege od volframa, koji imaju iznimno visoku specifičnu težinu i teško se obrađuju, na vanjski rub utega od legure mjeda debljine 10 mm. Uteg od legure mjeda laminira se na lijevani aluminij, što tanjuru daje ukupnu težinu od otprilike 7,9 kg i inercijsku masu od otprilike 1 tona・cm. Guma za prigušivanje kojom se uklanjaju neželjene vibracije pričvršćuje se i za stražnju površinu kako bi se dobila troslojna konstrukcija i postigla iznimna čvrstoća i odlične karakteristike prigušivanja vibracija.

Odvojena upravljačka jedinica

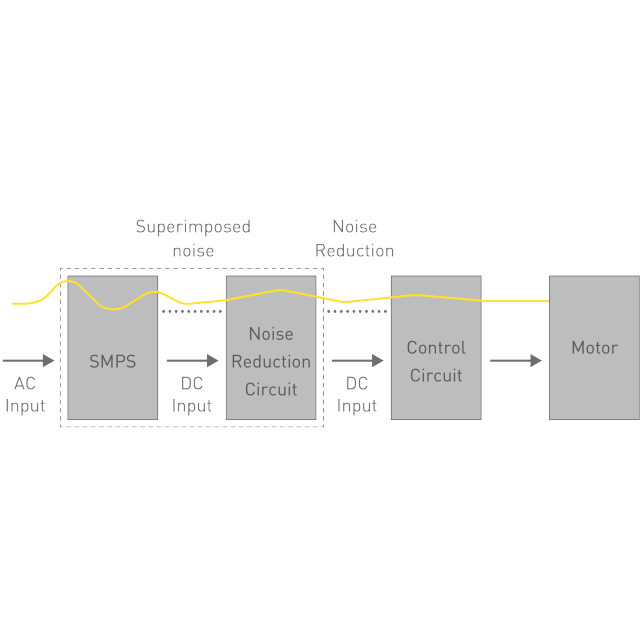

Concept of Separate Control Unit
Upravljačka jedinica odvojena je od glavne jedinice kako bi se suzbili učinci neželjenog šuma na glavnu jedinicu. Da bi se postigao sklop napajanja koji omogućuje dobru regulaciju radi visokog zakretnog momenta, upotrebljava se izvor napajanja s prekidanjem struje. Da bi se spriječilo povećanje buke, sustav napajanja s prekidanjem struje opremljen je jedinstvenom tehnologijom koja osigurava napon napajanja uz minimalni šum putem novorazvijenog „sklopa smanjenja neželjenog šuma”. Isto tako, kako bi se smanjio šum čak i tijekom komunikacije, za komunikaciju između glavne jedinice i upravljačke jedinice upotrijebljen je vrlo pouzdan sustav otporan na učinke vanjskog šuma. Te temeljite mjere za smanjenje šuma postižu najvišu razinu signala/šuma na svijetu.

Podešavanje minuta i oznaka rotacije

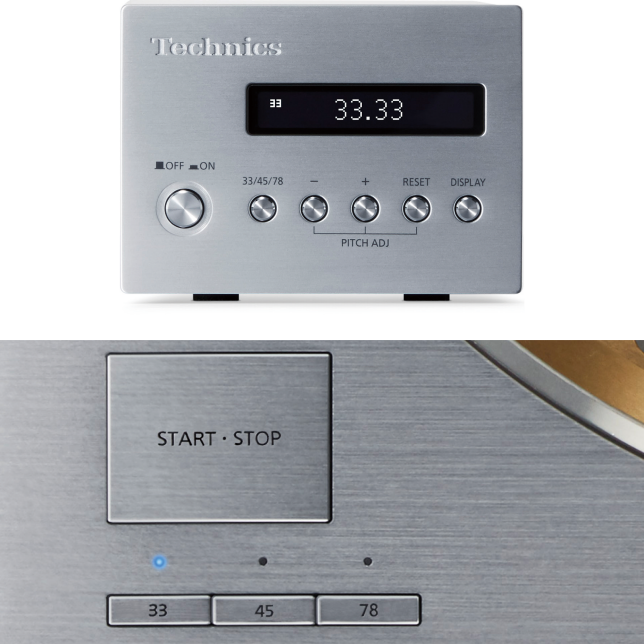

Photo of Control Unit, Photo of Turntable Buttons
Ovaj gramofon podržava ne samo analogne ploče LP (33 1/3 o/min) i EP (45 o/min), već i SP (78 o/min). Rotacija (o/min) se može smanjiti i na dva decimalna mjesta (maksimalno ± 16 %) na upravljačkoj jedinici. OLED zaslon može prikazivati rotaciju uz preciznost do dva decimalna mjesta kako bi korisnik mogao čuti, ali i vidjeti iznimno preciznu rotaciju.

Kompatibilnost s modelima SP-10MK2 i SP-10MK3

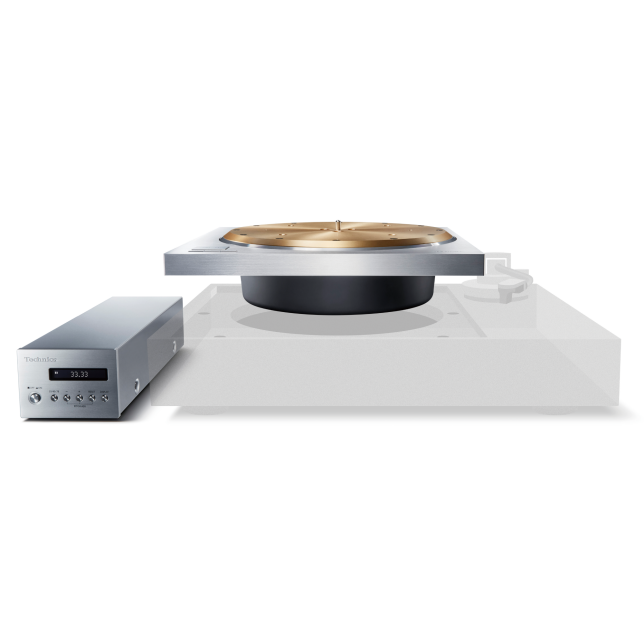

Concept of SP-10MK2 and SP-10MK3 Compatibility

Kako bi se korisnicima omogućilo da nastave s upotrebom postolja gramofona i ručice sustava, uključujući SP-10MK2 i SP-10MK3, oblik i položaj vijaka na ploči postolja na modelu SP-10R osmišljeni su kako bi omogućili montiranje na SP-10MK2 i SP-10MK3 za potpunu povratnu kompatibilnost. Kontrolna jedinica istog je oblika i veličine kao i jedinica napajanja SP-10MK2 kako bi zamjena protekla bez poteškoća.

Saznajte više

Potražite nadahnuće

Specifikacije

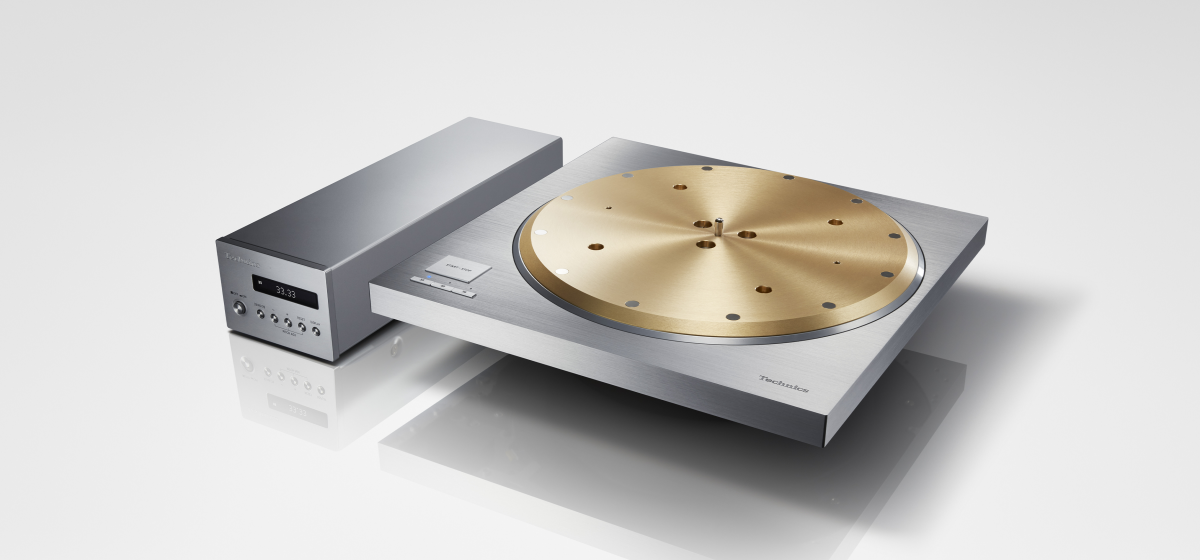

Fotografija Gramofon s izravnim pogonom SP-10R

Veličina i težina

Visina
109mm
Širina
365mm
Dubina
365mm
Masa
18.2kg

Bezjezgreni motor s izravnim pogonom

Prigušuje neželjene vibracije motora

Masivni tanjur gramofona

Odvojena upravljačka jedinica

DJ gramofon

  • Metoda pogona

    • Izravni pogon
  • Motor

    • Motor na istosmjernu struju bez četkica
  • Brzine DJ gramofona

    • 33 1/3, 45, 78 o/min
  • Prilagodba raspona

    • ± 16 %
  • Početni zakretni moment

    • 0,39 N・m / 4,0 kg・cm
  • Širenje zvuka i vibriranje

    • 0,015 % W.R.M.S.
  • Tanjur

    • Kombinacija mjedene legure i lijevanog aluminija
      Promjer : 323 mm
      Masa: Pribl. 7,9 kg (uključujući podlogu gramofona)

Općenito

  • Napajanje

    • Izmjenični napon 110 – 240 V, 50/60 Hz
  • Potrošnja energije

    • 10 W
      Pribl. 0,05 W (mirovanje)
  • Dimenzije (Š x V x D)

    • Glavni uređaj 365 x 109 x 365 mm
      Upravljački uređaj 110 x 84 x 350 mm
  • Masa

    • Glavni uređaj pribl. 18,2 kg
      Upravljački uređaj pribl. 2,1 kg
  • Raspon temperature rada

    • 0° do +40°
  • Raspon radne vlažnosti

    • 35 % do 80 % relativne vlažnosti (bez kondenzacije)
  • Dodatna oprema

    • Gramofon, podloga za gramofon, adapter za EP ploče, komplet vijaka za gramofon, odvojiva ručica, imbus ključ, glavni vod za izmjeničnu struju, korisnički priručnik
