Kaiutinjärjestelmä SB-G90M2

SB-G90M2

Grand Class -kaiutin

Ominaisuudet

Edistynyt vaihetarkka elementti

Edistynyt vaihetarkka elementti
Musiikin toistaminen parannetulla tilaääni-ilmaisulla edellyttää, että kaiutinyksiköstä tulevat ääniaaltorintamat ovat kohdakkain saavuttaessaan kuuntelijan kuuntelupaikasta riippumatta. Pistelähteen käsite on yksi tämän ihanteellisista toteutustavoista.
Pistelähdeäänentoiston toteuttamista varten otettiin käyttöön koaksiaalikokoonpano, joka yhdistettiin sitten omaperäisesti muotoiltuun lineaarivaihepistokkeeseen vaiheiden kohdistusta varten sekä matalasta kalvosta muovattuun sileään virtauskalvoon ääniheijasteiden minimointia varten.
SB-G90M2:n kaksisuuntainen koaksiaalikaiutinyksikkö kehitettiin varta vasten keski- ja diskanttitaajuusalueen toistoa varten, jotta äänikuva pystytään paikallistamaan selkeästi ja äänenlaadusta saadaan hyvä pehmeän, tunteiden täyteisen musiikin toistamiseen samalla, kun käytetään pisteäänilähteen ja lineaarivaihteisuuden periaatteita, joita Technics tavoittelee herkeämättä.

Lineaarivaihepistoke

Lineaarivaihepistoke
Omaperäisesti muotoiltu akustinen pistoke sijaitsee diskanttikalvon etupuolella. Se tarjoaa täsmällisen äänentoiston ja laajan äänialueen.
Lineaarivaihepistokkeen kärki on korkeamoduulista, tiheää messinkiä. Se estää pistoketta värisemästä tarpeettomasti keskialueyksikön tärinästä, minkä ansiosta se tuottaa selkeää ja vähän vääristynyttä ääntä.

Sileä virtauskalvo

Sileä virtauskalvo
Kun ääniaalto etenee epätasaisella pinnalla, aaltorintama häiriintyy epätasaisuuden takia, jolloin taajuusominaisuudet heikkenevät. Tämä vaikuttaa etenkin diskanttitaajuuksiin, joiden aallonpituus on lyhyt.
Keskitaajuusyksikön kalvo, koaksiaalikaiutinyksikön osa, on muodoltaan matala ja siinä on sileä reuna, joka vähentää ääniheijastuksia. Se minimoi kalvosta säteilevän äänen, mikä tuottaa erinomaisen taajuusvasteen, vaiheominaisuudet ja laajan suuntaavuuden.
Tällä rakenteella saavutetaan laaja äänialue ja täyteläinen keski- ja diskanttitaajuusalue.

Paikallaan pysyvä rakenne

Jotta suuren signaali-kohinasuhteen musiikin ääni voidaan toistaa, kaikkien epätoivottujen tai ei-haluttujen äänien lähteet on eliminoitu kokonaan.
Sitä varten aiemmassa SB-G90-mallissa käytettyä tasapainotettua elementtien kiinnitysarkkitehtuuria optimoitiin edelleen runsaalla tietokoneavusteisella suunnitteluanalyysillä, ja kaiuttimeen kehitettiin uusi kiinnityslevy kaiutinyksikköjen varmaa kiinnitystä varten. Lisäksi tasapainotettua elementtien kiinnitystä hyödynnettiin jäykistämällä koko kaappia. Koaksiaalikaiuttimen kunkin osan lujuutta ja muotoa tarkasteltiin huolellisesti, jotta epätoivottu värinä ja melu voitiin poistaa mahdollisimman täydellisesti. Mikä tärkeintä, kaapin sisäpuolelle rakennettiin ääniohjainrakenne. Tämä uusi, ainutlaatuinen rakenne eliminoi tehokkaasti resonanssihuipun aiheuttavat seisovat aallot.

Balanced Driver Mounting Architecture

Balanced Driver Mounting Architecture
Kaiuttimen kiinnityslevyn tuottamaa epätoivottua tärinää on vähennetty entisestään parantamalla ilma-aukkoja tietokoneavusteisella suunnittelulla ja antamalla yksiosaisen bassokaiuttimen kiinnityslevyn tunkeutua pohjalevyn läpi, mikä lisää jäykkyyttä. Mikä parasta, optimoidut ilma-aukot tehostavat herkkyyttä parantamalla kaiuttimien taustapuolelta säteilevän äänen jakautumista. Lisäksi koaksiaalikaiuttimen ja bassokaiuttimen välinen interferenssi on poistettu erottamalla näiden kiinnityslevyt toisistaan.
Yhdessä ne parantavat äänen terävyyttä ja äänikentän kolmiulotteista esitystä.

Seisovan aallon pysäytysrakenne

Seisovan aallon pysäytysrakenne
Kaiutinkaappiin muodostuu yleensä seisova aalto, jonka taajuus määräytyy kaapin koon perusteella. Yleisin keino eliminoida seisova aalto on asentaa kaappiin äänenvaimennusmateriaalia. Koskapa tämä absorboi ääntä myös muilta kuin seisovan aallon taajuudelta, se heikentää hieman toistoäänen dynaamisuutta eli eloisuutta.
Vastatoimena tälle bassokaiutinkaapin pohjalla on ääniohjainrakenne ohjaamaan seisovia aaltoja. Äänenvaimennusmateriaalia asennetaan äänireitin kohtaan, jossa äänen nopeus on suurimmillaan. Siten resonanssihuippuja aiheuttavat seisovat aallot voidaan poistaa tehokkaasti mahdollisimman pienellä määrällä ääntä vaimentavaa materiaalia. (Patentoitu)
Tämän rakenteen avulla voidaan hyödyntää kaikkea tarvittavaa tietoa, jonka avulla musiikki pystytään toistamaan täsmällisesti niin, että kaiutinjärjestelmä tuottaa entistä eloisampaa ja luonnollisempaa keski- ja matalataajuista ääntä.

Muut tekniikat

Kaapissa kaiuttimen kiinnityslevyyn on yhdistetty vaakasuuntainen vahvistuslevy. Nämä muodostavat vankan ristirakenteen ja poistavat epätoivottua resonanssia.
Jäykkä kotelo

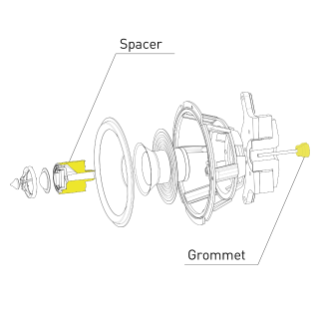

Äänikuvan täsmällistä paikallistamista varten välikkeiden ja johtojen läpivientieristeiden tapaiset rakenneosat analysoitiin huolellisesti, jotta epätoivotusta värinästä ja melusta päästiin eroon.
Huolellisesti analysoidut ja optimoidut osat

Kaksi pitkäiskuista 16 cm:n bassokaiutinta on kiinnitetty. Magneettipiirissä on kaksoismagneetti, pitkä äänikäämi ja kuparirengas tuottamaan runsaasti käyttövoimaa.
Vähäsäröinen pitkäiskuinen 16 cm:n bassoelementti

Bassokaiutin ja keski-/diskanttialueen yksiköillä on erilliset vahvistimet. Tämä poistaa bassokaiuttimen vaikutuksen keski-/diskanttialueen yksikköön. Sen ansiosta järjestelmä tuottaa selkeää ja läpinäkyvää ääntä.
Kaksijohtoinen kaiutinliitin

Inspiroidu

Tiedot

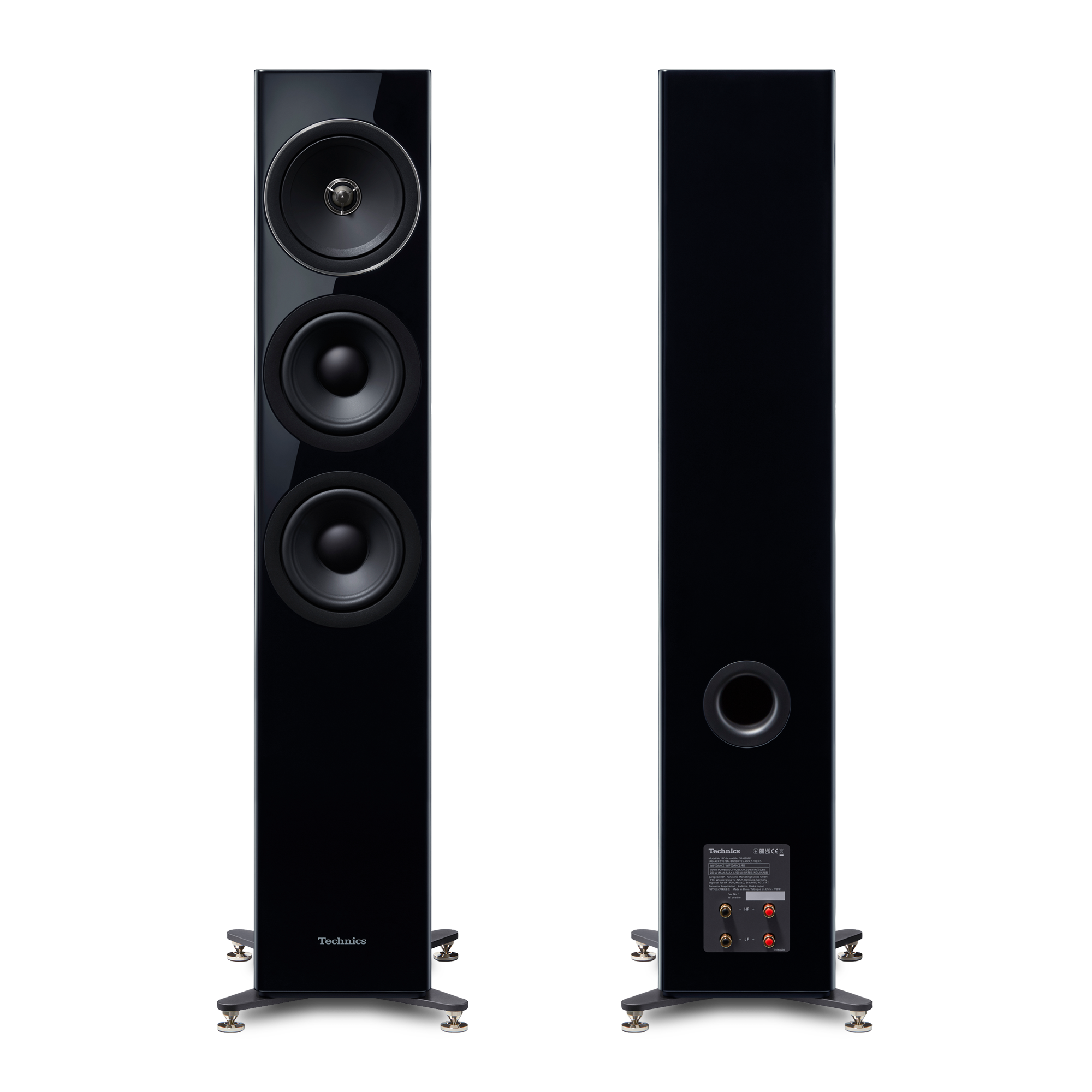

Valokuva Kaiutinjärjestelmä SB-G90M2 kamerasta

Koko ja paino

Korkeus
1114mm
Leveys
292mm
Syvyys
366mm
Paino
35kg

*Noin

Edistynyt vaihetarkka elementti lineaarivaihepistokkeella

Sileä virtauskalvo

Hiljainen rakenne tasapainoisella elementtien kiinnitysarkkitehtuurilla

Erittäin jäykkä kaappi ja seisovan aallon pysäytysrakenne

Vähäsäröinen pitkäiskuinen 16 cm:n bassoelementti

Kaksijohtoinen kaiutinliitin

Type

  • 3-way 4-speaker Bass Reflex (coaxial 2-way midrange/built-in tweeters)

Speaker Units

  • Woofer

    • 16 cm (6½") Cone type x 2
  • Midrange / Tweeter

    • 16 cm (6½") Cone type x 1 / 2.5 cm (1") Dome type x 1

Impedance

Input Power (IEC)

  • 100 W (Rated), 200 W (Max)

Recommended Amp Power

  • 40 - 200 W (Speaker tested by IEC60268-5 Short Term Max Test)

Sound Pressure Level

  • 86 dB / 2.83 V (m)
    83 dB / W(m)

Frequency Range

  • 33Hz - 90kHz (-10dB)

Crossover Frequencies

  • 500Hz, 3.4kHz

Dimensions (W x H x D)

  • 292 mm × 1114 mm × 366 mm (including spikes)

Weight (per unit)

  • Approx. 35 kg

Accessories

  • Spike x 4, Spike shoe x 4, Spacer x 4, Base plate x 4, Base plate screw x 12, Rubber foot x 4, Short wieres x 2, Speaker net x 1, Cleaning cloth x 1, Owner's Manual x 1,
