SU-R1000E-S SU-R1000E-K

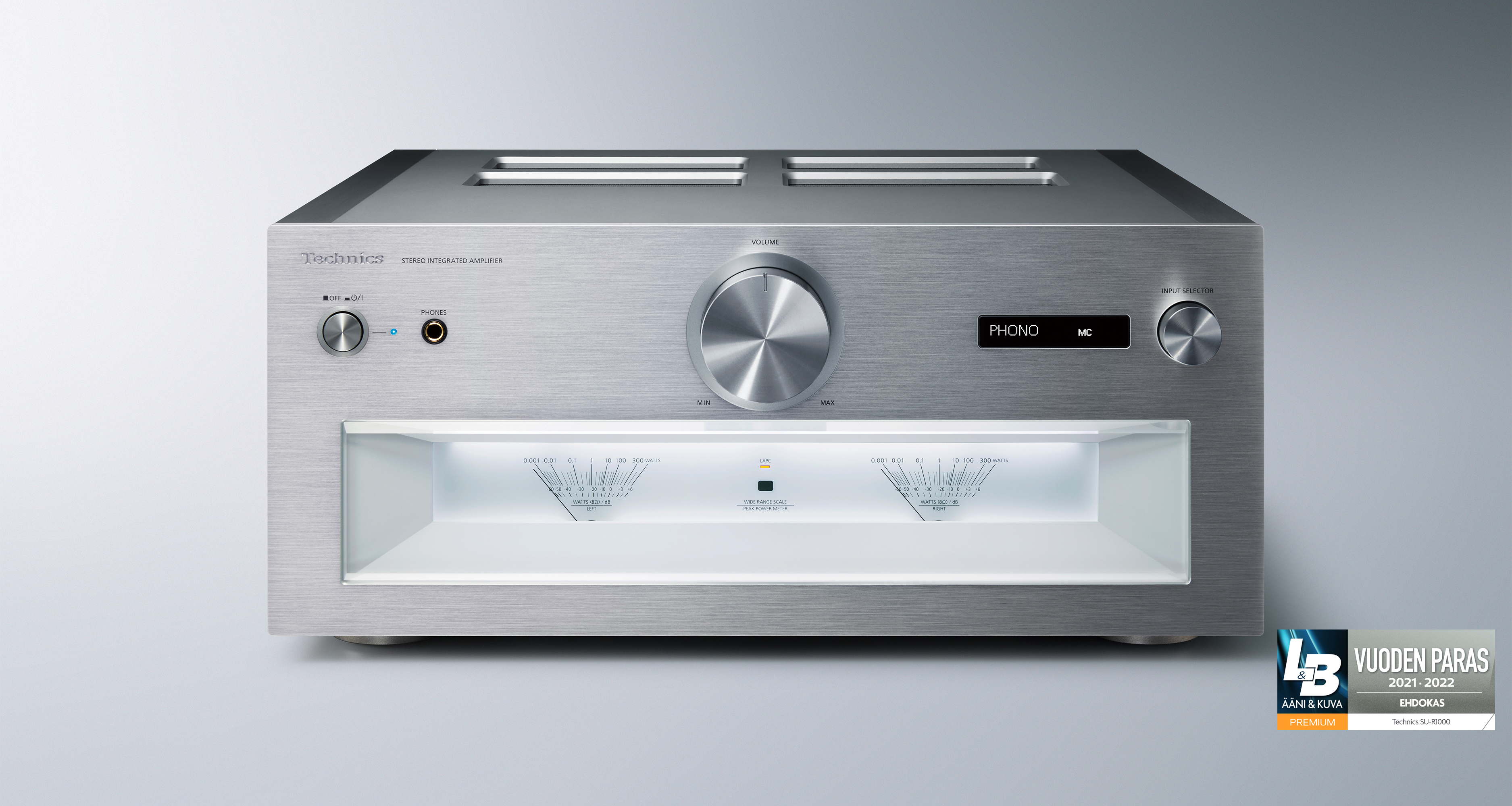

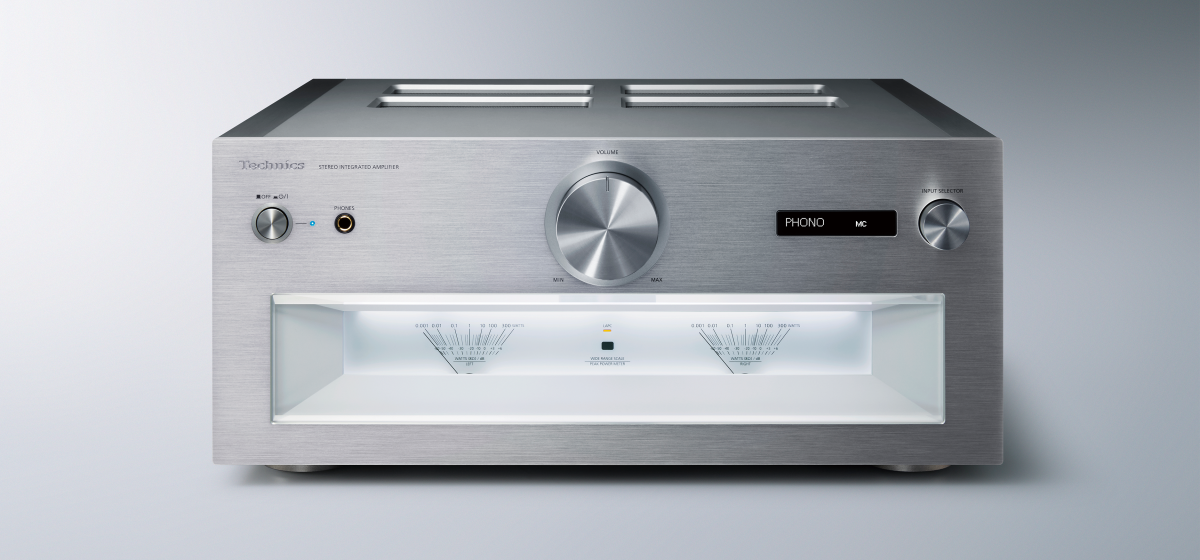

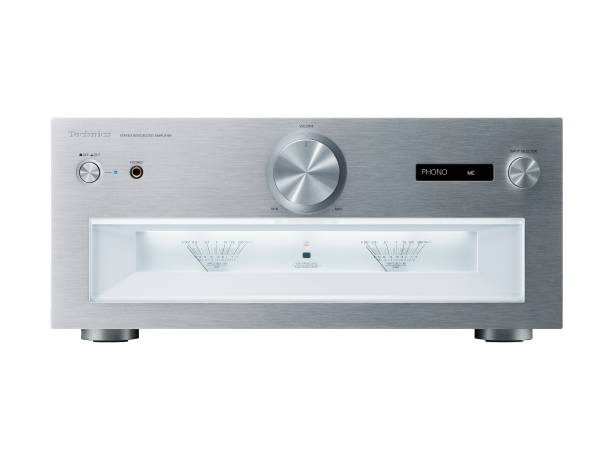

Integroitu stereovahvistin SU-R1000

SU-R1000

Reference Class

Technics jatkaa ihanteellisen äänentoiston tavoittelua haastamalla uudet äänen ulottuvuudet, jotka toteutetaan täysdigitaalisella vahvistimella.

Ominaisuudet

JENO-moottori

Värinä on tärkeä syy vääristymiin digitaalisissa järjestelmissä. Se aiheutuu digitaali-analogiamuunnoksessa käytettyjen pääkellojen virheajoituksesta. Technics pyrki poistamaan häiriön aiheuttaman äänen heikkenemisen kehittämällä alkuperäisen huojunnan vaimennuspiirin. Se vähentää huojuntaa matalalla taajuusalueella kellogeneraattorilla melunmuodostusjärjestelmässä ja estää huojuntaa korkean taajuuden alueella erittäin tarkalla näytteenottotaajuuden muuntimella. Siten se vähentää huojuntaa ihanteellisesti koko taajuusalueella. Tämä toimii alkuperäisen korkean tarkkuuden PWM (Pulse Width Modulation) -muunnospiirin kanssa optimoimalla melunmuodostusnopeuden, asteen ja uudelleenkvantisointiluvun sekä PWM-porrastuksen korkean resoluution signaalien muuntamiseksi PWM-signaaliksi dynaamista aluetta vahingoittamatta. Näiden tekniikkojen avulla Technicsin digitaaliset vahvistinmallit kykenevät toistamaan musiikin luonnolliset ja herkät vivahteet.

ADCT
(aktiivinen vääristymiä estävä tekniikka)

Circuit Diagram of Digital Amplifier Technology
Technicsin äskettäin kehittämä aktiivinen vääristymiä estävä tekniikka poimii ja poistaa tehon ulostulovaiheessa tarkasti vääristymät, jotka syntyvät kaiuttimen vastasähkömotorisesta voimasta ja jännitehäviöistä. Hi-Fi-audiomarkkinoilla voidaan koota rajaton määrä äänijärjestelmiä yhdistämällä erilaisia tuotteita, joten huippuluokan audiovahvistimien on kyettävä ohjaamaan ihanteellisesti monenlaisia kaiuttimia. Aktiivinen vääristymiä estävä tekniikka poimii vääristymät tarkasti määrittämällä kaiuttimen päätelähdön ja JENO-lähdön välisen eron ja korjaamalla sitten digitaaliseen lähtösignaaliin. Siten se korjaa tavanomaisen digitaalisen vahvistinjärjestelmän ääntä. Tämä tuottaa väkevän käyttövoiman kaiuttimiin ja akustiselle energialle samalla, kun se tarjoaa digitaalisen vahvistimen erinomaiset edut, kuten matalan kohinan, tarkan äänikuvan ja laajan äänentoiston, olipa järjestelmään kytketty millaiset kaiuttimet tahansa.

Nopea ja hiljainen virtalähde

Graph of Super High Speed Switching Power Supply Picture of GaN-FET(left) and SiC Diode(right)
SU-R1000 varmistaa digitaaliselle vahvistimelle vakaan jännitteen ja virran hakkuriteholähteen avulla. Tavanomaisessa hakkuriteholähteessä jännite vakautetaan säätämällä kytkintoiminnon päälläoloaikaa. Tällöin kytkentätaajuus vaihtelee kuormituksen mukaan, jolloin modulaatiokohina vaikuttaa äänen laatuun. Kehittynyt hiljainen virtalähde on eliminoinut tämän kohinan vakiinnuttamalla kytkentätaajuuden 400 kHz:n kaistalle. Lisäksi erittäin vaimean kohinatason säädin (Super Low Noise Regulator) vaimentaa kohinan myöhemmässä vaiheessa. Tämä estää kiinteän kytkentätaajuuden aiheuttaman säätelyn vähenemisen ja estää kohinakomponentin sekoittumisen korkeisiin taajuuksiin. Tuloksena on nopeatoiminen virtalähde, jonka avulla digitaalinen vahvistin toimii parhaimmillaan.

Neljä itsenäistä virtalähdettä

Picture of Pre Amplifier
SU-R1000-vahvistimessa jokaista virtalähteen sisältävää elementtiä on tutkittu ja uudistettu äänen laadun parantamiseksi. Lisäksi siinä on neljä erillistä virtalähdettä eri piirilohkoille äänenlaadun parantamiseksi entisestään. Koska SU-R1000 on integroitu vahvistin, sen sisäpiirit koostuvat esivahvistinvaiheesta ja tehovahvistinvaiheesta, jotka ovat sekoitus analogisia ja digitaalisia piirejä. Pienen pieniä analogisia signaaleja käsittelevä levysoittimen taajuuskorjausosio on erityisen altis virtalähteen kautta lähetetyn kohinan vaikutukselle. SU-R1000 käyttää erillisiä virtalähteitä esivahvistinvaiheen analogisille ja digitaalisille piireille. Se käyttää myös erillisiä virtalähteitä oikeaan ja vasempaan kanavaan tehovahvistusvaiheessa, joka vaatii suurta sähkötehoa. Neljän itsenäisen virtalähteen avulla SU-R1000 estää voimansiirron aiheuttamat häiriöt piirilohkojen välillä ja toteuttaa korkean S/N-suhteen ja erinomaisen erotuksen.

Korkealaatuinen digitaalinen/analoginen I/O-piiri

Pictures of component parts for High-grade Digital/Analog I/O Circuit
Levysoittimen tulo-osassa ja analogisessa tulo-osassa on täysin erillinen piirisuunnittelu. Technics on toteuttanut ihanteellisen, symmetrisen piirirakenteen ja suorittanut huolellisen virityksen. Uudet piirit estävät häiriöitä oikean ja vasemman kanavan välillä ja saavuttavat erinomaisen kanavien erottelun. Lisäksi levysoittimen tulo-osassa ja XLR-tulo-osassa käytetään täysin tasapainoista siirtoa, jotta voidaan varmistaa erittäin puhdas signaali mahdollisimman vähäisellä kohinalla. Digitaalisen tulo-osion USB-tulopiiri on varustettu korkealaatuisesta rubiinikiilteestä valmistetulla kondensaattorilla ja ei-magneettisilla hiilikalvovastuksilla varustetulla tehonlähteellä. Siten voidaan estää esim. tietokoneelta tuleva sähköinen kohina ja minimoida ulkoisen melun vaikutus. A/D-muunnin sisältää korkean suorituskyvyn sirun, jonka on valmistanut Asahi Kasei Microdevices (AKM) tarkkaan A/D-muuntamiseen. Siten SU-R1000 tuottaa erinomaisen äänenlaadun mistä tahansa analogisesta tai digitaalisesta tulolähteestä.

Erittäin jäykkä alusta ja muotoilu

Picture of High Rigidity Chassis and Design
Alustan jäykkyyttä on parannettu huomattavasti. Tämä vaimentaa kotelon tärinää, joka on yksi melun lähde. Sisärungossa on kaksikerroksinen erillisrakenne. Yläkerrokseen on asennettu tehovahvistinosio, joka koostuu vahvistinpiiristä ja sen virransyöttöpiiristä. Alakerrokseen on asennettu esivahvistinosa, joka koostuu analogisesta tulo-osasta, mikä sisältää levysoittimen taajuuskorjaimen, ja digitaalisesta tulo-osasta sekä näiden virransyöttöpiireistä. Ylä- ja alakerroksen lisäksi myös yksittäiset piirilohkot on erotettu toisistaan terässuojalevyillä. Nämä terässuojalevyt toimivat myös vahvistuslevyinä ja vahvistavat siten koko alustan jäykkyyttä. Ulkopuolella etupaneeli on 10 mm paksu, kun taas sivupaneelit ja yläpaneeli on valmistettu 6 mm:n paksuisista alumite-käsitellyistä alumiinilevyistä. Nekin parantavat jäykkyyttä ja tärinänkestävyyttä. Alustaa tukevat eristeet on valmistettu valuraudasta, jolla on erinomaiset signaalin vaimennusominaisuudet. Kaiken kaikkiaan edeltävät osat ja materiaalit parantavat sisäisten signaalien laatua ja eliminoivat tehokkaasti ulkoisen tärinän vaikutuksia.

Tulo- ja lähtöliittimet on valmistettu huolella valikoiduista korkealaatuisista osista
- Kaiutinliittimet on suunniteltu mahdollistamaan erityisen suurien halkaisijoiden kaiutinkaapelit.
- Y-korvakeliittimet takaavat luotettavan kaapeliliitännän.
- Neutrikin valmistamat analogiset tasapainotuloliittimet ja PHONO XLR -tuloliittimet (yksinomaan MC:lle).
- Analogiset tuloliittimet, joissa on kullatut, koneistetut messinkiosat.

Technicsin hienostunut muotoilu
- Houkutteleva etupaneeli on koristeltu korkealaatuisella hiusviivapintakäsittelyllä ja varustettu ikonisella, suurella kaksoisneulamittarilla.
- Äänenvoimakkuuden säädin ja valitsinnuppi on valmistettu osista, jotka on työstetty kiinteistä alumiinilohkoista ja pyöröviimeistelty.

Ylikuulumisen peruutus – Jokaisen patruunan ainutlaatuisten ylikuulumisominaisuuksien mittaamiseen ja parantamiseen

Graphic of Crosstalk Canceler
Tämä toiminto mittaa asennetun patruunan ylikuulumisominaisuudet käyttämällä SU-R1000-vahvistimen mukana toimitettuun kalibrointilevyyn äänitettyä ylikuulumisen mittaussignaalia. Sitten se parantaa merkittävästi ylikuulumisominaisuutta suorittamalla käänteisen korjauksen sisäänrakennetulla DSP:llä. Tämä tarkentaa äänikuvaa ja laajentaa ääniympäristöä.

Inspiroidu

Tiedot

Koko ja paino

Korkeus
191mm
Leveys
430mm
Syvyys
459mm
Paino
22.8kg

*Approx.

JENO-moottori (Jitter Elimination and Noise-shaping Optimisation)

ADCT (aktiivinen vääristymiä estävä tekniikka)

LAPC (Load Adaptive Phase Calibration)

Nopea ja hiljainen virtalähde

Neljä itsenäistä virtalähdettä

Intelligent Phono EQ

Accurate Digital Technology

  • JENO Engine (Jitter Elimination and Noise-shaping Optimisation)
    LAPC (Load Adaptive Phase Calibration)
    Advanced Speed Silent Power Supply
    Battery Driven Clock Generator
    Noiseless Signal Technology
    Advancement of Power Supply

Technics Definitive Design

  • High-rigidity Cabinet
    Three-section Configuration

FTC Output Power

  • 150W + 150W ( 1kHz, T.H.D. 0.5 %, 8Ω, 20kHz LPF ),
    300W + 300W ( 1kHz, T.H.D. 0.5 %, 4Ω, 20kHz LPF)

Input Sensitivity / Input Impedance

  • LINE 200 mV / 22 kΩ, PHONO (MM) 2.5 mV / 47 kΩ, PHONO(MC) 300uV /100Ω

Frequency Response

  • LINE 5 Hz-80 kHz (-3 dB, 8 Ω),
    PHONO (MM) 20 Hz - 20 kHz (RIAA DEVIATION ±1 dB, 8 Ω)
    DIGITAL 5 Hz - 80 kHz (-3 dB, 8 Ω)

Load Impedance

  • 4 Ω-16 Ω

Analogue Input Terminal

  • LINE x 2 (LINE 1, LINE2), LINE XLR BALANCED x1, PHONO (MM/MC) x1, PHONO XLR BALANCED(MC) x1, MAIN IN x1, REC IN x1

Digital Input Terminal

  • Optical digital x2 (OPT 1, OPT 2) , Coaxial digital x2(COAX 1, COAX 2), USB-B x2 (PC 1, PC 2)

Analogue Output Terminal

  • PRE OUTx1, REC OUT x1

Headphone Output

  • Yes, Stereo Φ6.3mm

support Codec

  • USB 2.0 high-speed ,USB Audio Class 2.0, Asynchronous mode

Support Codec

  • PCM

    • Yes (32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 kHz / 16, 24, 32 bit)
  • DSD

    • Yes (2.8 MHz, 5.6 MHz, 11.2 MHz, 22.4 MHz* *ASIO Native mode only)

Power Supply

  • AC 220-240 V, 50 Hz / 60 Hz

Power Consumption

  • 220 W

Dimensions (W x H x D)

  • 430 mm × 191 mm × 459 mm

Weight

  • Approx. 22.8 kg

Accessories

  • Remote Control, Calibration Record, AC Cord, Owner's Manual
