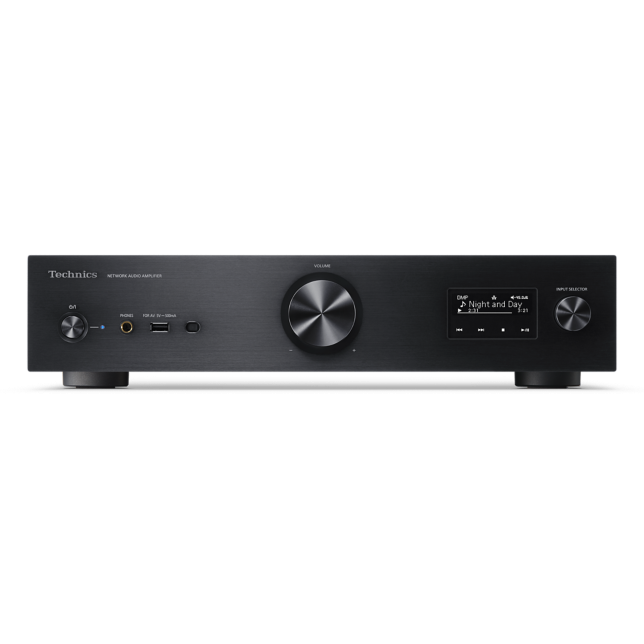

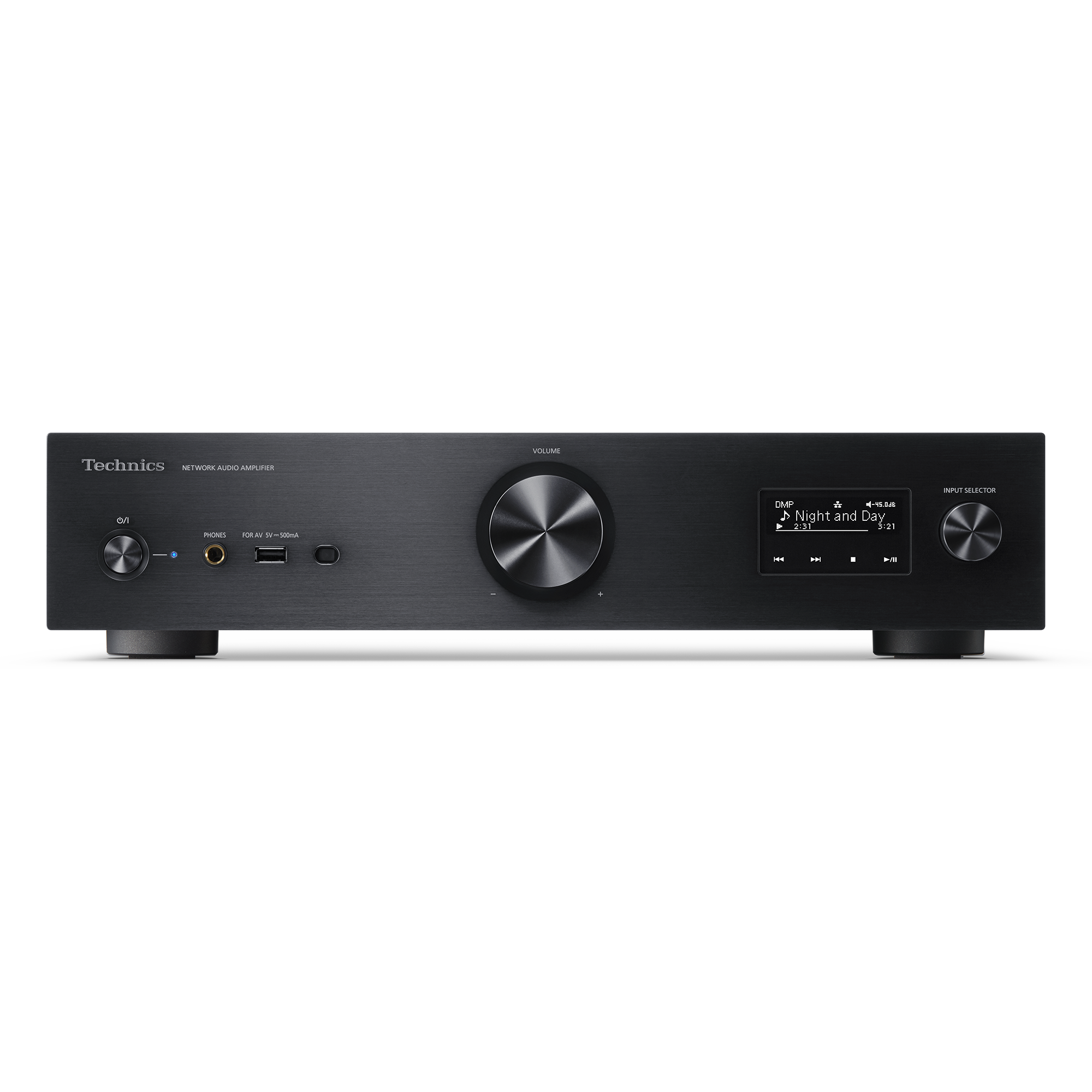

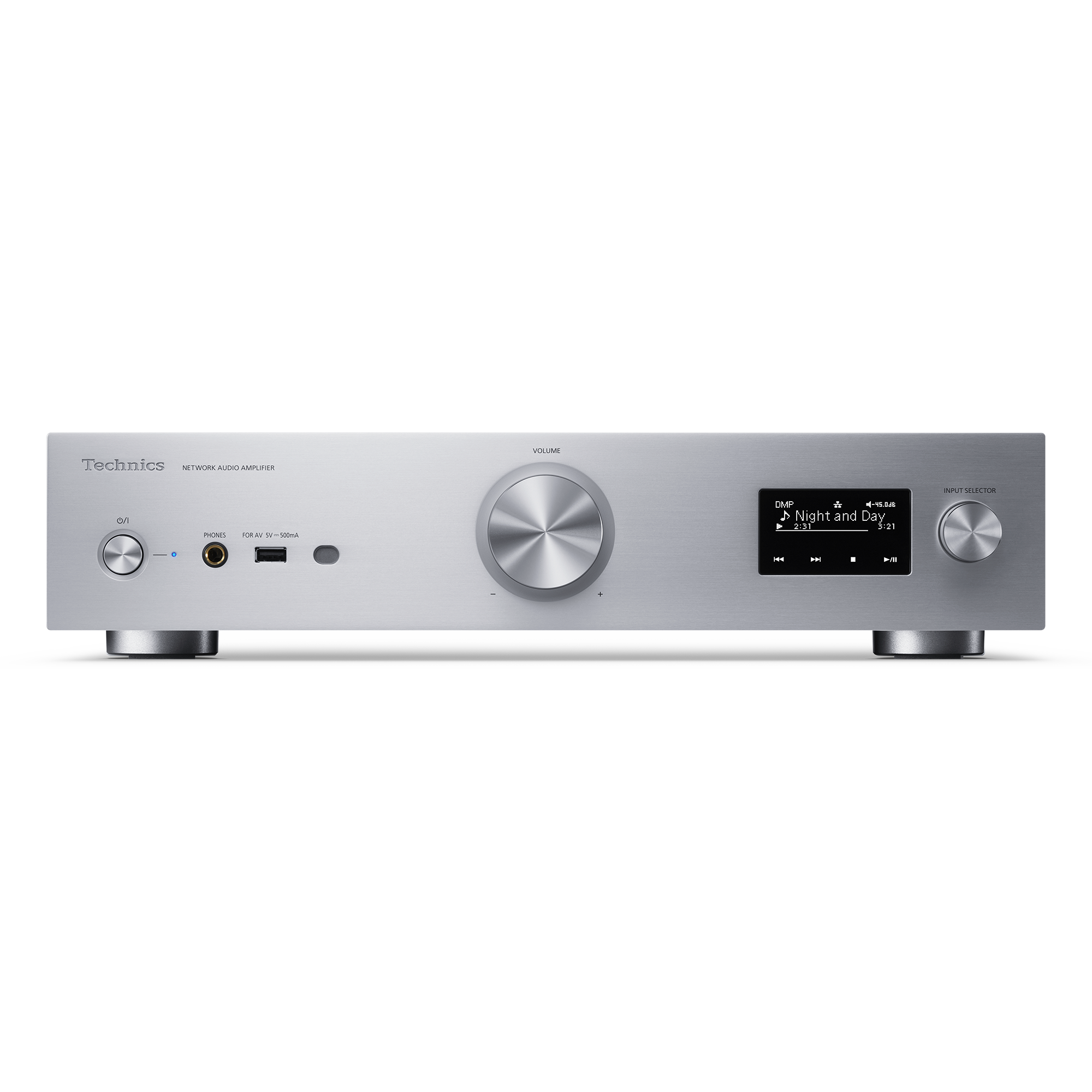

SU-GX70-verkkoaudiovahvistin

SU-GX70 käyttää täysdigitaalista vahvistinta, jossa hyödynnetään Technicsin tunnettua digitaaliäänitekniikkaa. Sen digitaalinen siirtojärjestelmä käsittelee signaalit digitaalisina kaikissa vaiheissa tulosta lähtöön. Analogiseen siirtoon verrattuna järjestelmässä ilmenee vähemmän ulkoisen melun aiheuttamaa signaalin heikkenemistä, mikä varmistaa täsmällisen signaalin siirron. Virheetön signaalinkäsittely tarjoaa suuren tarkkuuden digitaaliäänen lisäksi analogisille tallenteille tunnusomaisen pehmeän tekstuurin.
Lisäksi JENO-moottoria on käytetty HDMI ARC:ssä (Audio Return Channel), joka on ensimmäistä kertaa asennettu Technicsin tuotteeseen. Tämä auttaa vähentämään digitaalisten audiosignaalien (S/PDIF) siirron aikana ilmenevää huojunnan aiheuttamaa äänenlaadun heikkenemistä, mikä takaa vertaansa vailla olevan TV-äänen selkeyden.

Kaiuttimien impedanssi vaihtelee taajuuden mukaan ja päätevahvistimen tehtävänä on tuottaa signaalia kaiuttimiin ilman, että kaiuttimien ominaisuudet vaikuttavat vahvistimeen. Tavanomaiset digivahvistimet kytketään kaiuttimiin päätteen alipäästösuotimen kautta, joten kaiuttimien impedanssi vaikuttaa vahvistimeen entistä enemmän. Vaikka tavanomaisten vahvistimien amplitudiominaisuuksia on paranneltu huonon palautteen johdosta, vaiheominaisuuksia ei ole pystytty parantamaan.

Kehitimme tämän vuoksi impedanssiin mukautuvan kaiutinten optimisointialgoritmin, joka suorittaa digitaalisesti korjauksia ihanteelliseen impulssivasteeseen mittaamalla vahvistimen taajuus-, amplitudi-, ja vaiheominaisuuksia kaiuttimet kytkettyinä. Tämän tekniikan avulla amplitudin ja vaiheen taajuusominaisuuksia voidaan tasoittaa. Vahvistimilla ei ole aiemmin saatu tällaista aikaan, ja samalla tuotetaan ääni, jolla on rikas tilantoisto.

Virtalähteen rakenne on erityisen tärkeä äänijärjestelmissä, joissa on vahvistimia, digitaalipiirejä ja muita vastaavia komponentteja. Jotta vahvistimeen ei kohdistuisi haitallisia vaikutuksia, SU-GX70 on varustettu erityisellä virtalähteellä muista piireistä erillisiä päätevahvistinpiirejä varten. Näin ollen vahvistimen virtalähteessä ja päätevahvistimen komponenteissa on käytetty samoja elektrolyyttikondensaattoreita, jotka on asennettu huippuluokan malleihin.

SU-GX70 käyttää noin 130 kHz:n nopeaa hakkurivirtalähdettä. Kun kytkentätaajuutta kasvatetaan, kohinan aiheuttama häirintä musiikin toistokaistalla pienenee. Tämä mahdollistaa erittäin herkkätoimisen virtalähteen käytön musiikkisignaaleille, ja tuloksena on kaiuttimen tehokas tiedonsiirto.

Jotta SU-GX70 voi vastaanottaa äänisignaaleja HDMI ARC:n (Audio Return Channel) kautta, teknisten ominaisuuksien vuoksi tarvitaan ensin videolähtösignaali SU-GX70:stä. Näiden signaalien lähtö voi kuitenkin aiheuttaa ei-toivottua kohinaa.
Näin ollen videosignaalien lähtö SU-GX70:stä tapahtuu alhaisemmalla nopeudella, ja kunkin pikselin värin digitaalinen arvo asetetaan nollaan. Tämä takaa alhaisen kuormituksen HDMI-lähetys-/vastaanottolaitteiden välillä ja estää videosignaalien ei-toivotun kohinan syntymisen. Tämä vähentää myös äänenlaatuun kohdistuvia vaikutuksia. Lisäksi signaalien siirtäminen televisiosta JENO-moottoriin mahdollisimman lyhyttä reittiä pitkin vähentää huojunnan vaikutuksen minimiin. Tämä mekanismi koskee ainoastaan Panasonic/Technicsiä HDMI-lisenssinantajina.

Pure Amplification -tilassa verkko- ja HDMI-piirien virtalähteen katkaiseminen poistaa laitteesta tai antennista tulevan kohinan. Tämä takaa entistäkin selkeämmän musiikintoiston.

SU-GX70:ssä käytetty erillinen vahvistinpiiri suunniteltiin uudelleen ja mukautettiin SU-R1000:ssä käytetystä piiristä, ja nyt on käytetty samaa symmetristä asettelua.
Lisäksi on otettu käyttöön muita korkealaatuisia äänentoistojärjestelmän osia, jotka ovat samaa luokkaa kuin SU-R1000:ssä käytetyt osat, kuten vähäkohinaiset FET:t, ohutkalvovastukset, kalvokondensaattorit ja elektrolyyttikondensaattorit. Näin laite on hienosäädetty jokaista yksityiskohtaa myöten.
