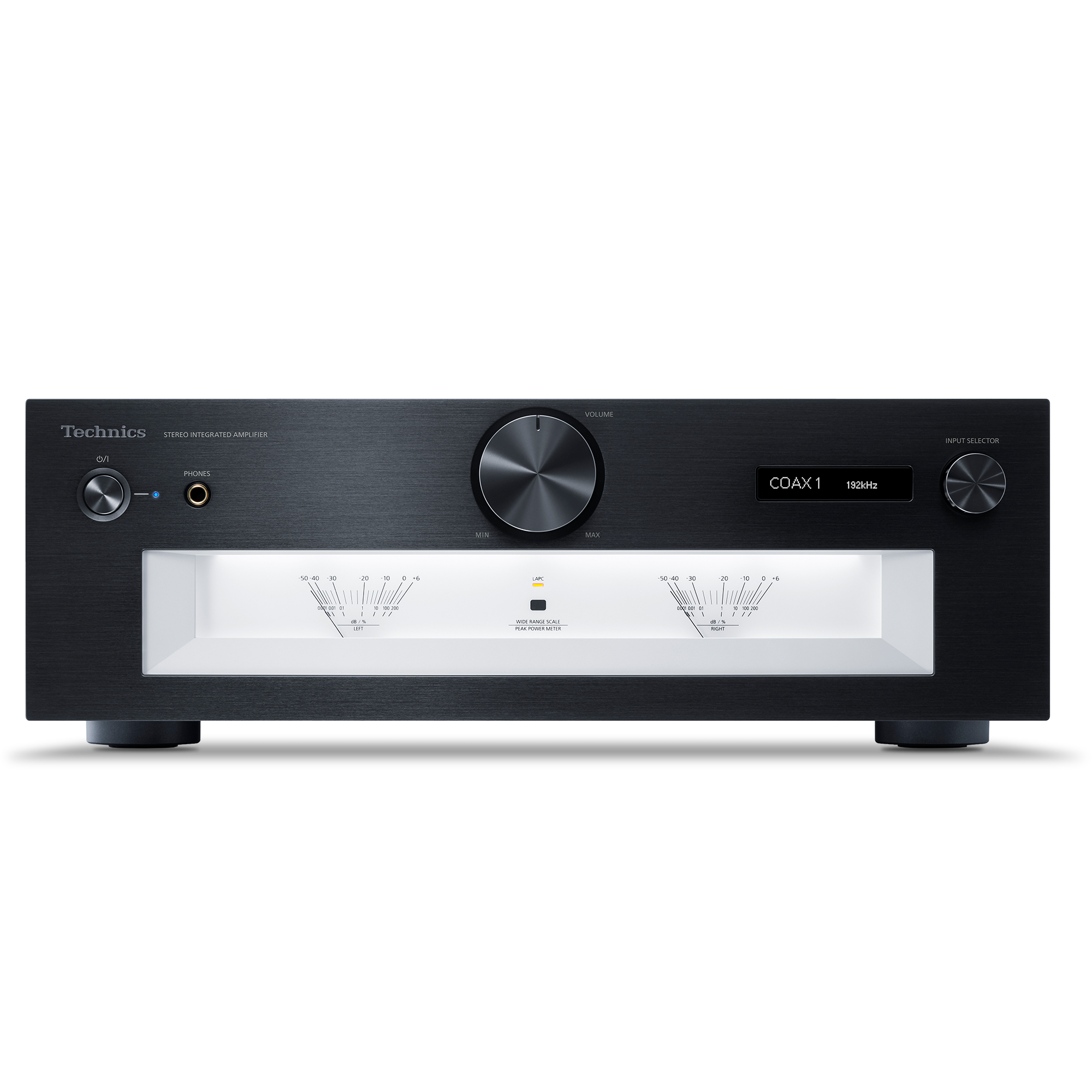

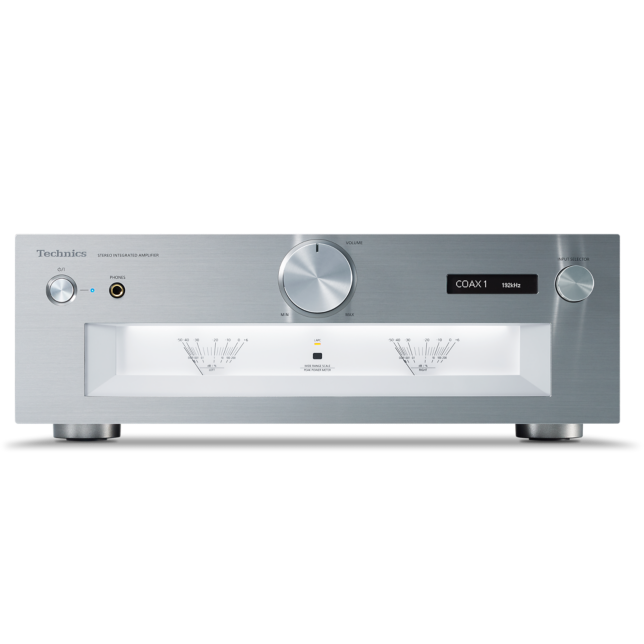

Integroitu stereovahvistin SU-G700M2
SU-G700M2
Grand Class -vahvistin

Ominaisuudet
JENO-moottori
(Jitter Elimination and Noise Shaping Optimization)

SU-G700M2 siirtää kaiuttimille massiivisia määriä lähteelle uskollista äänidataa häviöttä käyttämällä referenssijärjestelmiin suunnitellun JENO-koneen täyttä digivahvistusta. Huojunta on ongelma tavanomaisille digitaalivahvistimille, mikä ratkaistiin SU-G700M2:ssa alkuperäisellä huojunnanpoistopiirillä: se poistaa huojunnan koko korvin kuultavalta äänitaajuusalueelta. Lisäksi pulssinleveysmodulaation muunnossa käytetään ainutlaatuista, huipputarkkaa PWM-muuntopiiriä, joka parantaa äänenlaatua entisestään. Käytimme ainutkertaista osaamistamme optimoidaksemme mm. kohinanmuokkauksen nopeuden, määrän ja kvantisointiluvun. Jopa suuren resoluution äänilähteiden laajan dynaamisen alueen data muunnetaan PWM-signaaleiksi häviöttä. Näiden teknologioiden avulla tuotetaan luonnollista, yksityiskohtia täynnä olevaa ääntä, josta erottaa hienovaraisetkin musiikin nyanssit.
LAPC
(Load Adaptive Phase Calibration)

Kaiuttimien impedanssi vaihtelee taajuuden mukaan ja päätevahvistimen tehtävänä on tuottaa signaalia kaiuttimiin ilman, että kaiuttimien ominaisuudet vaikuttavat vahvistimeen. Tavanomaiset digivahvistimet kytketään kaiuttimiin päätteen alipäästösuotimen kautta, joten kaiuttimien impedanssi vaikuttaa vahvistimeen entistä enemmän. Vaikka tavanomaisten vahvistimien amplitudiominaisuuksia on parannettu negatiivisen takaisinkytkennän vuoksi, vaiheominaisuuksia ei voitu parantaa. Siksi kehitimme kaiuttimien impedanssin adaptiivisen optimoinnin algoritmin, joka suorittaa digitaalisesti korjauksia ihanteelliseen impulssivasteeseen mittaamalla vahvistimen taajuus-, amplitudi- ja vaiheominaisuuksia kaiuttimet kytkettyinä. Tämä uusi metodi mahdollistaa amplitudin ja vaiheen taajuusominaisuuksien tasaamisen, mihin vahvistimet eivät ennen ole pystyneet, sekä tuottaa äänen, jonka tilavaikutelma on täyteläinen.
Nopea ja hiljainen virtalähde

Referenssiluokan SU-R1000-mallissa käytetyn virransyöttötekniikan avulla on parannettu kaiutinelementtien tehoa ja energisyyden tunnetta. Hakkuritaajuutta on kasvatettu tavanomaiselta 100 kHz:n kaistalta 400 kHz:n kaistalle. Tämä varmistaa vakaan jännitteen- ja virransyötön ja vähentää modulaatiokohinan haittavaikutuksia äänenlaatuun. Nopeatoimisen hakkurivirtalähteen moitteeton toiminta on varmistettu samoilla GaN FET- ja SiC SBD -osilla kuin SU-R1000-mallissa.
Mikä tärkeintä, loppuvaiheessa on erityisen vähäkohinainen säädin. Se estää säädön vähenemisen kiinteän hakkuritaajuuden ansiosta ja estää kohinakomponenttien sekoittumisen korkeisiin taajuuksiin. Lopputulos on vähäkohinainen ja herkkätoiminen virtalähde, joka maksimoi digitaalisen vahvistimen toiminnan.
Mikä tärkeintä, loppuvaiheessa on erityisen vähäkohinainen säädin. Se estää säädön vähenemisen kiinteän hakkuritaajuuden ansiosta ja estää kohinakomponenttien sekoittumisen korkeisiin taajuuksiin. Lopputulos on vähäkohinainen ja herkkätoiminen virtalähde, joka maksimoi digitaalisen vahvistimen toiminnan.
Kolmiosainen kokoonpano

Integroiduissa vahvistimissa on monia piirejä: osa käsittelee tulojen mikrosignaaleita, ja osa käsittelee suuria virtoja, kuten lähtöpiirit ja virtalähteiden piirit. SU-G700M2-mallin kolmiosaisessa rakenteessa piirilohkot on osioitu käsiteltävien signaalitasojen mukaan. Tämä eliminoi piirilohkojen väliset häiriöt mahdollistaen kirkkaan äänenlaadun. Kolmiosaisen rakenteen lisäksi SU-G700M2-mallissa on kaksikerroksinen rungon alaosa (1,2 mm:n ja 2 mm:n paksuiset teräslevyt), 1,6 mm:n teräslevystä tehty yläpaneeli ja 7 mm:n etupaneeli alumiinista värinää vaimentamaan.
Vähäkohinainen tulo levysoittimelle

PHONO MC -tuloa tuetaan nyt. PHONO-tulo saavuttaa matalan kohinan ensimmäisen asteen matalakohinaisen FET-transistorin rinnakkaiskytkennällä. Lisäksi nelitasoinen vahvistuksen säätö antaa sopivan vahvistuksen äänirasian signaalin mukaan. Tämän avulla voidaan toistaa ihanteellisesti laadukkaita analogisesti tallennettuja äänilähteitä käyttäjän ympäristöön räätälöityinä.
AA-luokan kuulokevahvistin

SU-G700M2:ssa on AA-luokan kuulokevahvistin, jossa on erilliset vahvistinpiirit äänisignaalin jännitteelle ja virralle. Jännitteen vahvistaa korkealuokkainen operaatiovahvistin, ja virran vahvistaa korkeisiin virtoihin kykenevä operaatiovahvistin. JENO-koneen antama korkealuokkainen PWM-lähtösignaali muunnetaan analogiseksi huipputarkkuudella ja kuulokkeisiin lähetetään niille ihanteellisesti sopiva signaali. Tämä mahdollistaa musiikin toistamisen vähäsäröisenä ja laajalla taajuusalueella kuulokkeiden impedanssista riippumatta.
Laadukkaat osat
Vahvistimen virtalähteessä käytetään SU-R1000-mallissa käytettyä Technicsin omaa elektrolyyttistä lohkovaraajaa, joka on optimoitu huolellisella virittämisellä.

Suureen maadoitusliittimeen mahtuu paksu suuren halkaisijan maadoitusjohto.

Kaiutinliittimien äänisignaalien kuljetusjohtimien kiinnitysruuvit ovat ei-magneettista messinkiä.

Inspiroidu
Tiedot
JENO-moottori (Jitter Elimination and Noise-shaping Optimisation)
LAPC (Load Adaptive Phase Calibration)
Nopea ja hiljainen virtalähde
Kolmiosainen kokoonpano
Vähäkohinainen tulo levysoittimelle
AA-luokan kuulokevahvistin
Output Power
-
70W + 70W ( 1kHz, T.H.D. 0.5 %, 8Ω, 20kHz LPF )
140W + 140W ( 1kHz, T.H.D. 0.5 %, 4Ω, 20kHz LPF )
Load Impedance
-
4Ω-16Ω
Frequency Response
-
PHONO (MM)
-
20Hz - 20kHz ( RIAA DEVIATION ±1dB, 8Ω )
-
-
PHONO (MC)
-
20Hz - 20kHz ( RIAA DEVIATION ±1dB, 8Ω )
-
-
LINE
-
5Hz - 80kHz ( -3dB, 8Ω )
-
-
DIGITAL
-
5Hz - 80kHz ( -3dB, 8Ω )
-
Input Sensitivity / Input Impedance
-
PHONO (MM)
-
2.5 mV / 47 kΩ
-
-
PHONO (MC)
-
300 uV /100 Ω
-
-
LINE
-
200 mV / 22 kΩ
-
Analogue Input Terminal
-
LINE x 2 (LINE1, LINE2 / MAIN IN)
PHONO (MM/MC) x1
Digital Input Terminal
-
Optical digital x2 (OPT 1, OPT 2)
Coaxial digital x2 (COAX 1, COAX 2)
USB-B x1 (PC)
Analogue Output Terminal
-
LINE OUT x1 (LINE OUT)
PRE OUT x1 (PRE OUT)
Headphone Output
-
Yes, Stereo Φ6.3 mm
PC(USB-B)
-
USB 2.0 high-speed
USB Audio Class 2.0, Asynchronous mode
Support Codec
-
PCM Yes (32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 kHz / 16, 24, 32 bit)
DSD Yes (2.8 MHz, 5.6 MHz, 11.2 MHz)
DSD contol mode
-
ASIO Native mode, DoP mode
Power Supply
-
AC 220 V - 240 V, 50/60 Hz
Power Consumption
-
95W
Dimensions (W x H x D)
-
430 mm × 148 mm × 428 mm
Weight
-
Approx. 12.6 kg
Accessories
-
AC Cord, Remote Control, Batteries for Remote Control, Owner's Manual
Arvioinnit
ARVIOINNIT
-

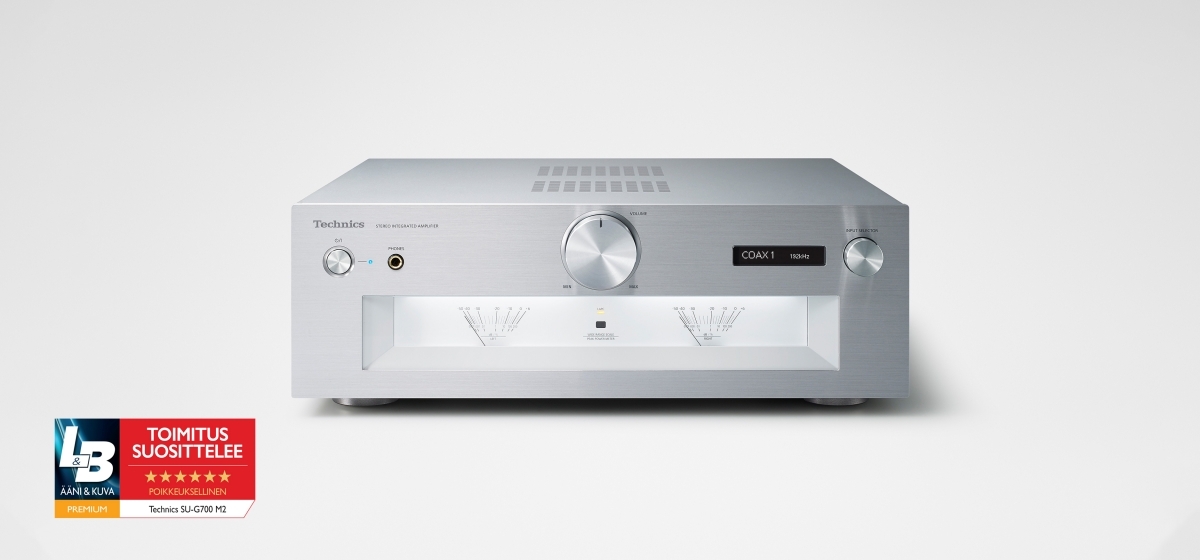

ÄÄNI & KUVA, 20. helmikuuta 2022
”Toimitus Suosittelee. Poikkeuksellinen!”
