Gramofon s přímým pohonem SL-1000R

SL-1000R

Reference Class

Vlastnosti

Bezjádrový motor pro přímý pohon

Concept of Direct Drive Motor
Motor, který je srdcem přímo poháněného talíře, vychází z motoru vyvinutého pro model SL-1200G uvedeného na trh v roce 2016 a byl ještě zdokonalen. Motor pro přímý pohon se dvěma rotory a dvojitým vinutím vyvinutý speciálně pro tento účel měl cívky magnetů po obou stranách pro 12pólový pohon s 18 magnety s dostatečným točivým momentem k pohonu těžkotonážního talíře (asi 7,9 kg). Rozmístění cívek po obou stranách s odstupem 60 stupňů zlepšilo tuhost podložky, tím se potlačily jemné vibrace a snížil vlastní indukční odpor. Těmito zlepšeními se dosáhlo stability otáček 0,015%, což se obecně považuje za mez měřitelnosti. Rovněž axiální ložiska, která nesou těžký talíř, prošla speciálními úpravami na zvýšení tuhosti a spolehlivosti.

Potlačení nežádoucích vibrací motoru

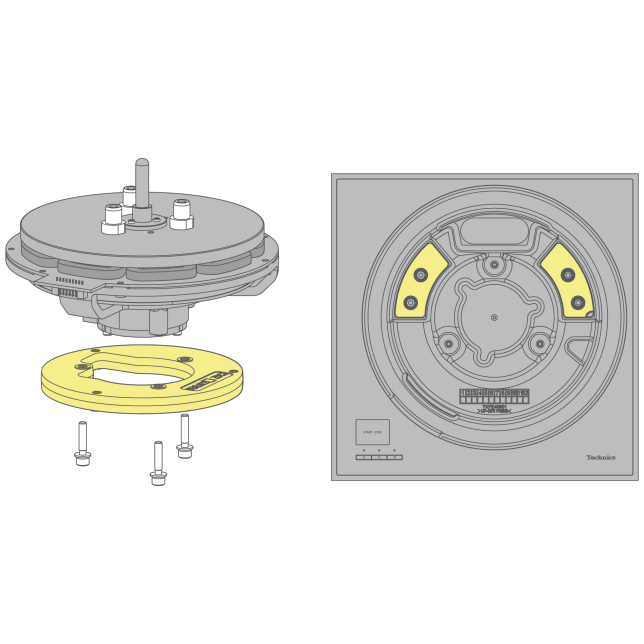

Concept of Suppressing Unwanted Motor Vibration
Motor vyvinutý pro model SL-1200G posloužil jako základ pro přímý pohon talíře. Dvojité vinutí, zesílené axiální ložisko a šasi se zvýšenou tuhostí vytvořilo stabilizovaný motor s nízko položeným těžištěm. Nízko položeného těžiště se podařilo dosáhnout umístěním dvou závaží z nerezové oceli, která vyniká vysokou tuhostí a specifickou hmotností, do spodní části šasi. Zmíněná důsledná opatření před nežádoucími vibracemi pomohla dosáhnout úžasné přesnosti otáček a zlepšila poměr signál/šum.

Těžký talíř gramofonu

Koncepce těžkého talíře gramofonu, Grafické znázornění charakteristiky tlumení vibrací
Na obvodu talíře jsou rozmístěna mosazná závaží o průměru 10 mm a k nim jsou připojena závaží wolframová, jejichž vlastností je velmi vysoká specifická hmotnost a obtížná opracovatelnost. Mosazná závaží jsou naplátovaná na hliníkovém odlitku se kterým dávají talíři celkovou hmotnost přibližně 7,9 kg a setrvačnou hmotnost 1 tunu・cm. Tlumicí pryžová podložka kvůli eliminaci nežádoucích vibrací je nalepená na spodní straně a vytváří 3-vrstvou konstrukci, která dosahuje vynikajících tlumicích vlastností.

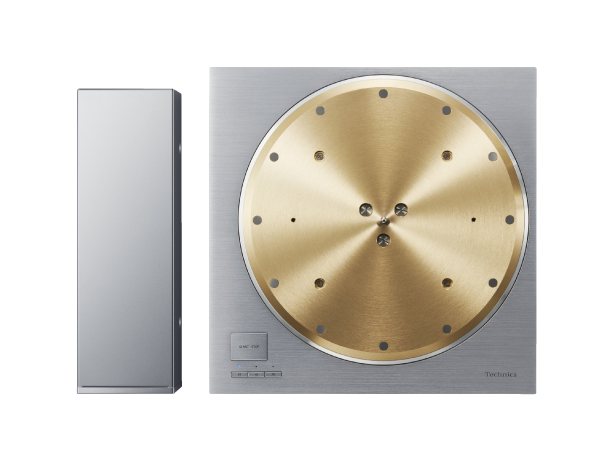

Samostatná řídicí jednotka

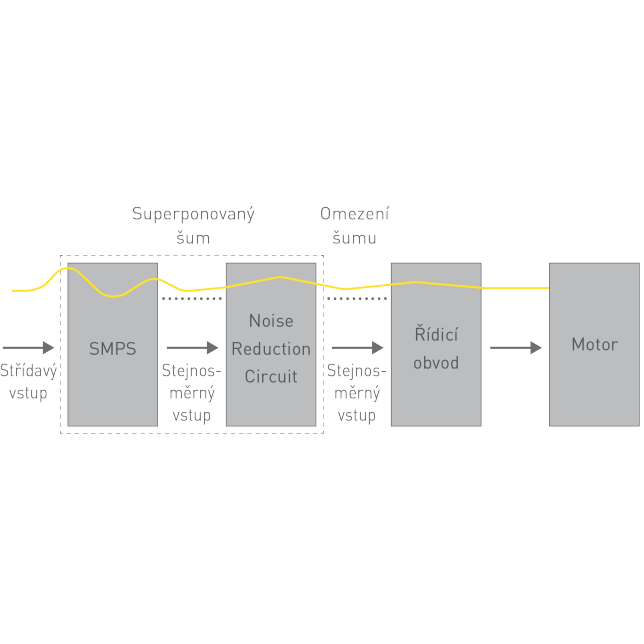

Koncepce samostatné řídicí jednotky
Řídicí jednotka je oddělená od hlavní jednotky kvůli potlačení vlivu nežádoucího šumu na hlavní jednotku. Používá se spínaný napájecí zdroj, který může poskytnout kvalitní regulaci pro velký točivý moment. Spínaný napájecí zdroj využívá unikátní technologii zdroje napětí s minimálním šumem, jehož součástí je speciálně vyvinutý „obvod omezení nežádoucího šumu“. Tím se snižuje šum, který by mohl pronikat do přenosky. Pro komunikaci mezi hlavní a řídicí jednotkou se používá vysoce spolehlivý systém odolný vůči externímu šumu, aby se minimalizoval šum během komunikace. Díky těmto důsledným opatřením se podařilo dosáhnout nejlepšího poměru signál/šum na světě.

Rychlé nastavení a indikace otáček

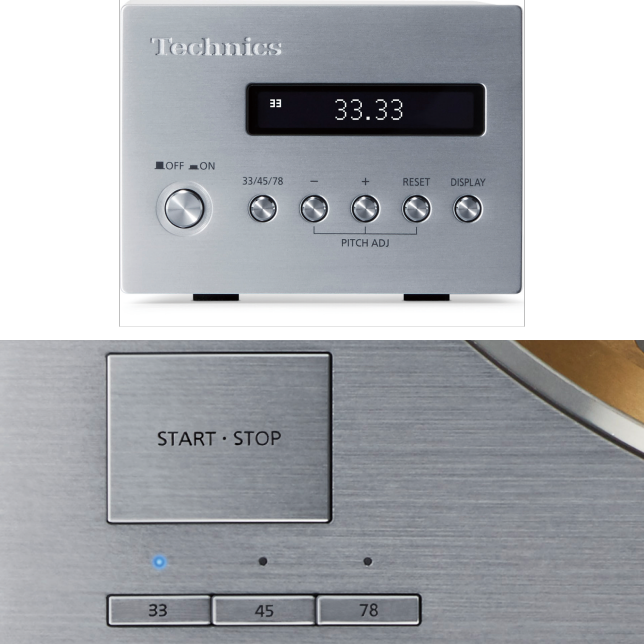

Photo of Control Unit, Photo of Turntable Button
Gramofon podporuje nejen analogový záznam z LP (33 1/3 ot/min) a EP (45 ot/min), ale také SP (78 ot/min). Otáčky (ot/min) je také možné nastavit zaokrouhleně na dvě desetinná místa (maximum ±16%) z řídicí jednotky. OLED displej je rovněž schopný zobrazit otáčky s přesností na dvě desetinná místa, takže uživatel slyší a vidí mimořádně přesné otáčky.

Vysoce citlivé ramínko přenosky

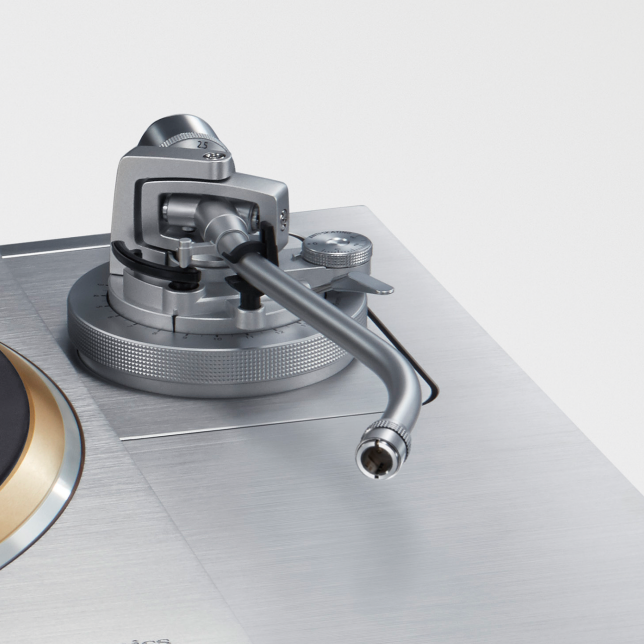

Photo of High-sensitivity Tonearm
Aby ramínko přesně sledovalo drážku desky, používá Technics tradičně statické závaží, univerzální prohnutý tvar ramínka z lehké, ale pevné trubičky z hořčíkové slitiny. Konstrukce kloubového tlumení závěsu ramínka používá velice přesná ložiska. Ramínko smontované a seřízené zručnými japonskými řemeslníky je mimořádně citlivé a dokonale kopíruje drážky vyryté do gramofonových desek. Na interní spoje se používají OFC kabely, aby signál z přenosky nepodléhal útlumu, hudební energie vyrytá do desky se neztrácela a zařízení reprodukovalo věrný zvuk.

Základna ramínka

Photo of Tonearm Base Customisation
Základna, k níž je připevněné ramínko, je pevně spojená s konstrukcí šasi. Když se podíváme na základ gramofonového šasi a konstrukci upevnění ramínka, je zřejmé, že poloha ložisek ramínka, ložiska talíře a jehly je vždy konstantní a tvoří soustavu, ve které mají vibrace vyvolané v pevném materiálu šasi minimální vliv a neprojevují se na chování ramínka. Je možné také přikoupit si ke standardu další základnu ramínka, např. krátký nebo dlouhý typ od SME nebo Ortofonu a namontovat ji (nejvýše tři, včetně původního ramínka).

Viz další podrobnosti volitelné základny ramínka
*Příklad uživatelské konfigurace

Inspirujte se

Specifikace

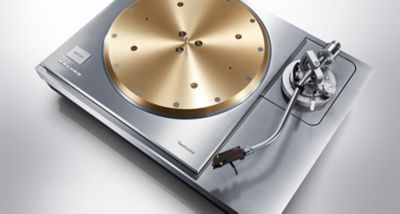

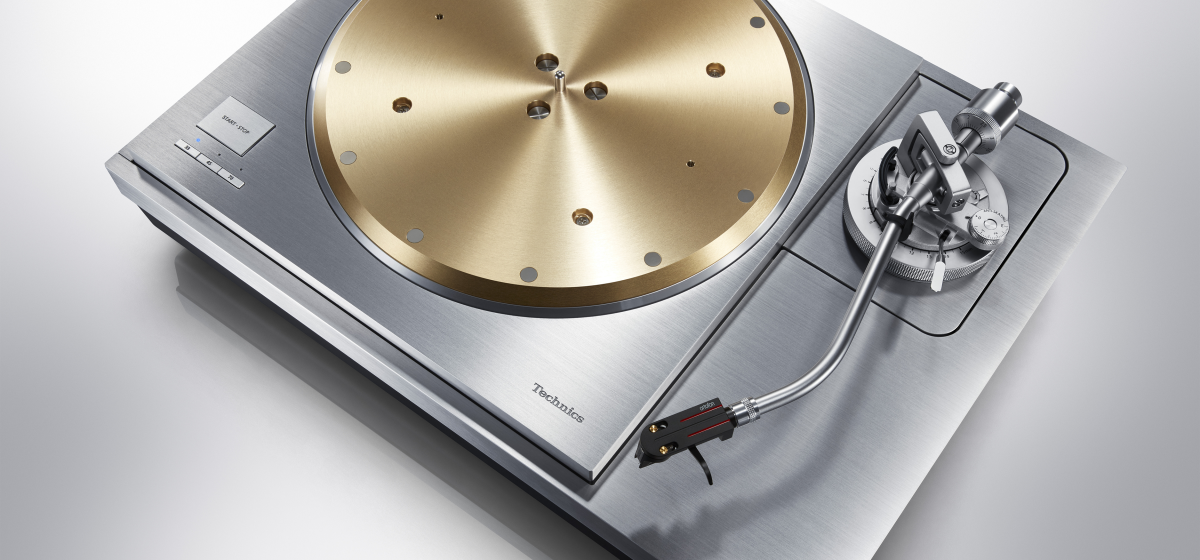

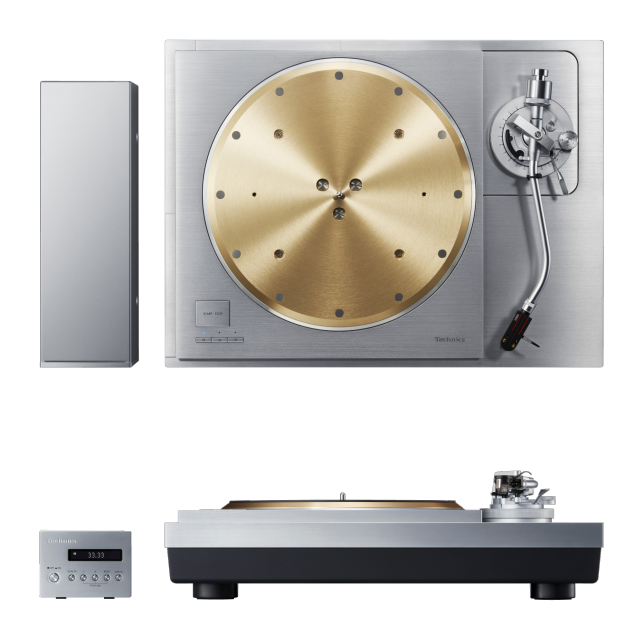

Foto Gramofon s přímým pohonem SL-1000R

Rozměry a hmotnost

Výška
188mm
Šířka
531mm
Hloubka
399mm
Hmotnost
40.2kg

Bezjádrový motor pro přímý pohon

Potlačení nežádoucích vibrací motoru

Těžký talíř gramofonu

Samostatná řídicí jednotka

Vysoce citlivé ramínko přenosky

Tuhá skříň a účinné tlumicí silikonové vložky

Sekce gramofonového šasi

  • Způsob pohonu

    • Přímý pohon
  • Motor

    • Bezkartáčový stejnosměrný motor
  • Otáčky talíře

    • 33 1/3, 45, 78 ot/min
  • Rozsah seřízení

    • ±16 %
  • Rozběhový točivý moment

    • 0,39 N・m / 4,0 kg・cm
  • Kolísání a chvění

    • 0,015 % WRMS
  • Talíř gramofonu

    • Kombinace mosazi a hliníkového odlitku
      Průměr: 323 mm
      Hmotnost: Přibl. 7,9 kg (včetně pryžové podložky)

Sekce raménka přenosky

  • Typ

    • S univerzálním statickým vyvážením
  • Účinná délka

    • Od čepu po hrot ramínka: 254 mm
      Od čepu ramínka po hřídel: 239 mm
  • Přesah

    • 15 mm
  • Úhlová chyba snímání

    • Do 1° 48' (ve vnější drážce gramofonové desky o průměru 30 cm)
      Do 0° 30' (ve vnitřní drážce gramofonové desky o průměru 30 cm)
  • Úhel přesazení

    • 21°
  • Rozsah seřízení výšky ramínka

    • 0 - 15 mm
  • Rozsah seřízení tlaku jehly

    • 0 - 4 g (přímý odečet)
  • Použitelný rozsah hmotnosti vložky (včetně držáku)

    • 15,9 - 19,7 g (bez přídavného závaží)
      18,8 - 23,6 g (s malým přídavným závažím)
      22,5 - 26,3 g (se středním přídavným závažím)
      26,0 - 31,0 g (s velkým přídavným závažím)

Konektory

  • Audio výstup

    • PHONO (Din Jack) x 1 *Jen nekřížený kabel

Všeobecné údaje

  • Zdroj napájení

    • AC 110 - 240 V, 50 / 60 Hz
  • Příkon

    • 10 W přibl., 0,05 W (v pohotovostním režimu)
  • Rozměry (Š x V x H)

    • Hlavní jednotka 531 x 188 x 399 mm
      Řídicí jednotka 110 x 84 x 350 mm
  • Hmotnost

    • Hlavní jednotka přibl. 40,2 kg
      Řídicí jednotka přibl. 2,1 kg
  • Rozsah provozní teploty

    • 0° až +40°
  • Rozsah provozní vlhkosti

    • 35 % až 80 % relativní vlhkosti (nekondenzující)
  • Příslušenství

    • Talíř, podložka talíře, adaptér pro EP desky, vyvažovací závaží, přídavné závaží (malé)(střední)(velké), stupnice přesahu, sada šroubků talíře, oddělitelné držadlo, šestihranný klíč, podložka izolátoru, kryt proti prachu, napájecí kabel, uživatelská příručka
