Systém s gramofonem s přímým pohonem SL-1200G

SL-1200G

Grand Class

Vlastnosti

Bezjádrový motor pro přímý pohon

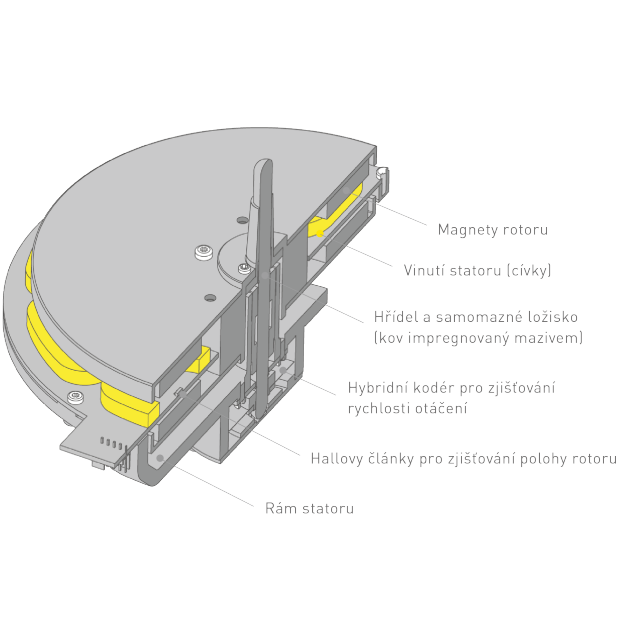

Koncept krokového motoru Direct Drive
Problém, který je spojen s konvenčními analogovými gramofony, spočívá ve zhoršování kvality zvuku způsobovaném takovými faktory, jakými jsou například vibrace, které jsou příčinou krátkodobých kolísání otáček, a nepravidelnost otáček, která je nazývána jako „nerovnoměrnost chodu“. U modelu SL-1200G je tato nerovnoměrnost chodu odstraněna použitím nově vyvinutého přímého pohonu zajišťovaného bezjádrovým motorem, tedy motorem neobsahujícím železné jádro. Dvourotorová konstrukce navíc snižuje zatížení ložisek a současně umožňuje udržování vysokého točivého momentu a snižování mžikových vibrací během otáčení. Tyto faktory společně umožňují reprodukci zvuku, která se vyznačuje hřejivým výrazem a dokonalým podáním všech detailů zvuku zaznamenaného na analogových nosičích.

Technologie vysoce přesného ovládání motoru

Použití technologie ovládání motoru, která byla původně vyvinuta pro zařízení Blu-ray a která přepíná režim pohonu v závislosti na provozním stavu motoru, umožňuje dosahování vysokého rozběhového točivého momentu a následné vysoké stability otáček.

Třívrstvý talíř gramofonového šasi

Koncept třívrstvého talíře, Graf charakteristik tlumení
Talíř gramofonového šasi má třívrstvou konstrukci, která sestává z kombinace mosazných a hliníkových tlakových odlitků, mezi kterými je vytvořeno tuhé spojení. Je opatřen tlumicí pryží, která pokrývá celý jeho zadní povrch, čímž potlačuje zbytečné rezonance a umožňuje dosahování vysokých úrovní tuhosti i útlumu vibrací. Toto uspořádání poskytuje potřebnou plynulost a stabilitu otáčení i velikost setrvačné hmoty, která překonává model SP-10MK2 představující dosavadní standard gramofonů s přímým pohonem používaných vysílacími stanicemi v celém světě a která je současně více než dvojnásobná oproti modelu SL-1200MK5.

Vysoce přesné seřízení vyvážení

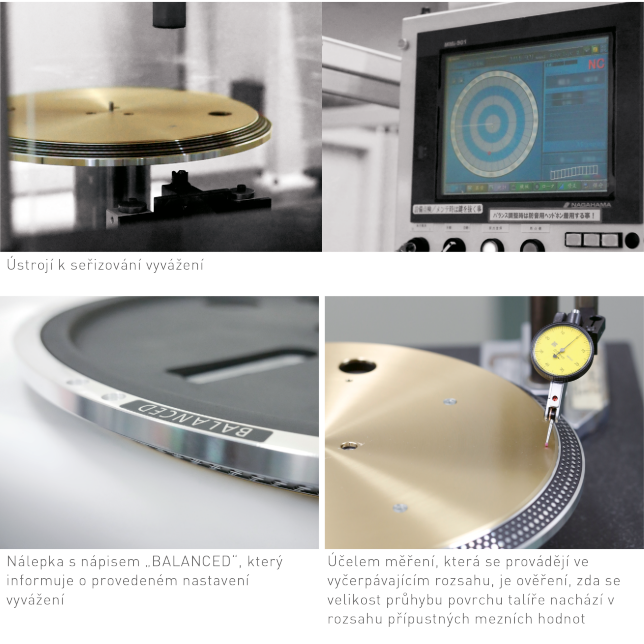

Fotografie nastavení vyvážení, Fotografie nálepky „BALANCED“, která označuje, že bylo provedeno vyvážení, Fotografie vyčerpávajícího měření, které zjišťuje, zda prohnutí talíře je v rozmezí limitu
Je-li rozložení hmotnosti gramofonu nerovnoměrné, dochází při otáčení ke vzniku nadměrných vibrací nebo šumu, což způsobuje zhoršení kvality zvuku. Proto se ve výrobním závodě provádí rozsáhlé nastavení vyvážení sestaveného gramofonového šasi za použití specializovaného, vysoce přesného vyvažovacího zařízení. Gramofonová šasi, která tímto postupem úspěšně prošla, jsou pak opatřeny nálepkou s nápisem „BALANCED“ (Vyváženo), která potvrzuje provedení příslušných nastavení.

Vysoce citlivé raménko přenosky

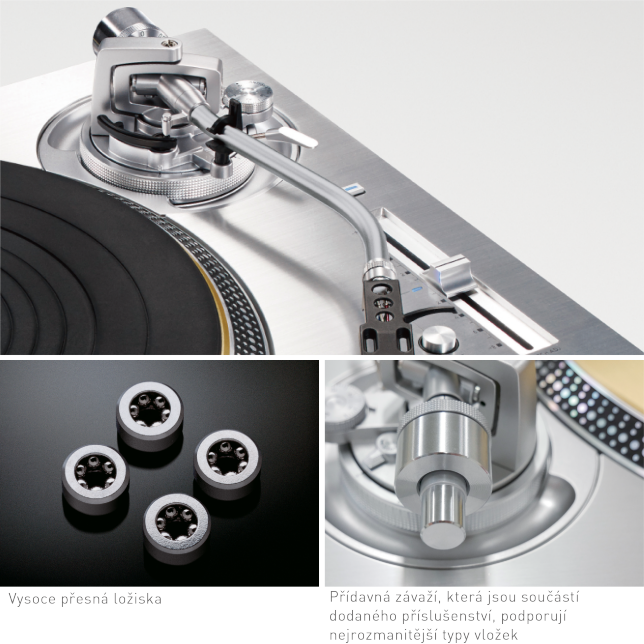

Fotografie vysoce citlivého přenoskového ramena, Fotografie vysoce přesných ložisek, Fotografie dodaných protizávaží podporujících širokou škálu kazet
Raménko přenosky je vyrobeno za použití lehkého hořčíkového materiálu, který poskytuje vysoký tlumicí účinek a u kterého je použitím technologie tažení zastudena dosaženo zlepšených charakteristik i požadované vysoké přesnosti. Kromě toho je díky použití tradiční konstrukce kloubového zavěšení s vodorovnou osou otáčen a svislou osou otáčení protínajícími se v jediném bodě, která byla vyvinuta společností Technics, a rovněž díky použití vysoce přesných ložisek umístěných v obrobeném pouzdru dosahováno vysoké citlivosti při rozběhu.

Čtyřvrstvá konstrukce skříňky

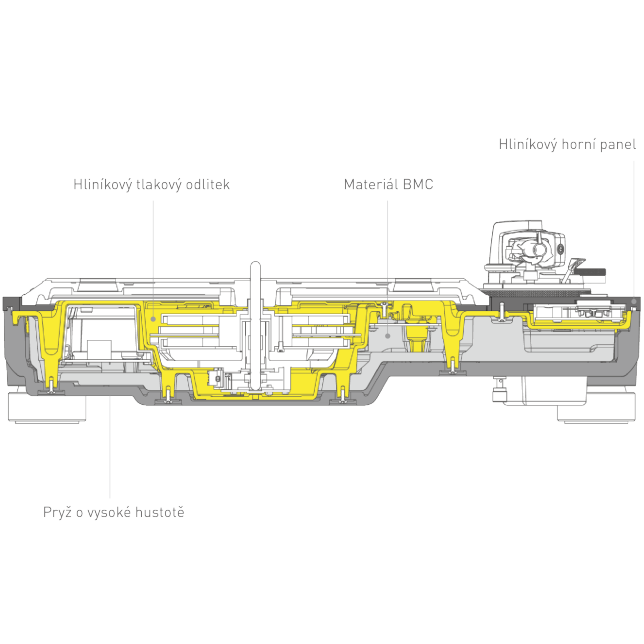

Fotografie konstrukce skříně se čtyřmi vrstvami
Předchozí třívrstvá konstrukce sestávající z hliníkového tlakového odlitku, materiálu BMC a pryže o vysoké hustotě, která byla použita u modelu SL-1200MK5, je nyní doplněna přesně opracovaným panelem z dokonale čistého hliníku o tloušťce 10 mm. Tato čtyřvrstvá konstrukce umožňuje dosahování kombinace vysoké tuhosti s vysoce kvalitní povrchovou úpravou.

Vysoce kvalitní konektory

Fotografie svorek napájení střídavým proudem (rozpoznatelný vstup), Fotografie mosazí povlečených svorek výstupu PHONO
Použití phono konektorů a uzemňovacích konektorů z pozlacené frézované mosazi zamezuje zhoršování kvality zvuku a současně umožňuje snadné připojování i odpojování kabelů. Účinky vnějšího šumu jsou potlačovány také použitím kovové stínicí konstrukce uvnitř skříňky.

Inspirujte se

Specifikace

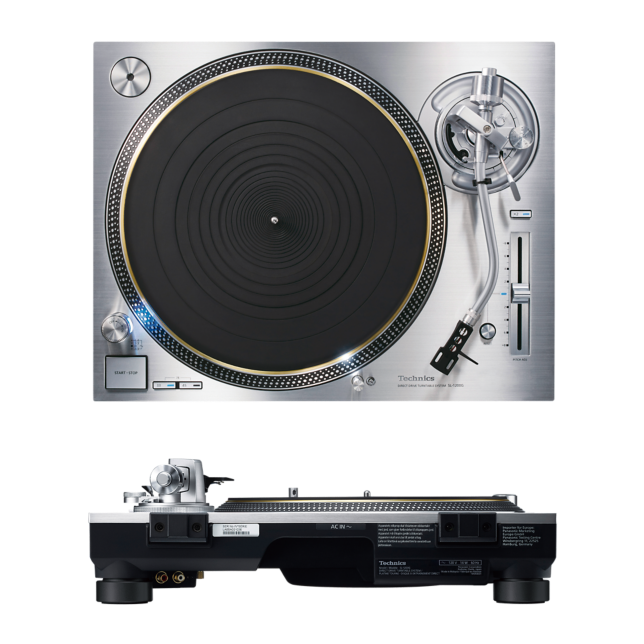

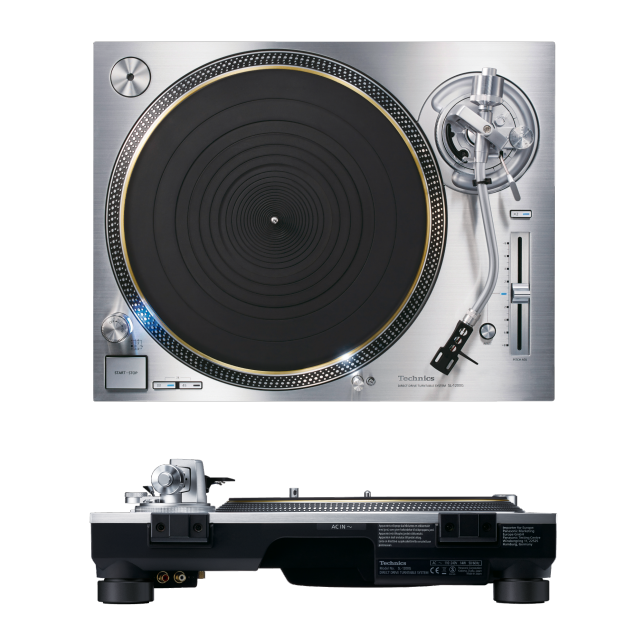

Foto Systém s gramofonem s přímým pohonem SL-1200G

Rozměry a hmotnost

Výška
173mm
Šířka
453mm
Hloubka
372mm
Hmotnost
18kg

Bezjádrový motor pro přímý pohon

Technologie vysoce přesného ovládání motoru

Třívrstvý talíř gramofonového šasi

Vysoce přesné seřízení vyvážení

Vysoce citlivé raménko přenosky

Čtyřvrstvá konstrukce skříňky

Sekce gramofonového šasi

  • Typ

    • Ručně ovládaný gramofon s přímým pohonem
  • Otáčky talíře

    • 33-1/3, 45 a 78 ot/min
  • Rozsah seřízení

    • ±8 %, ±16 %
  • Rozběhový točivý moment

    • 3,3 kg-cm
  • Rozběhová charakteristika

    • 0,7 s z klidu na 33-1/3 ot/min
  • Kolísání a chvění

    • 0,025 % WRMS (JIS C5521)
  • Úroveň brumu

    • 78 dB (vážená hodnota podle IEC 98A)
  • Talíř gramofonu

    • Kombinovaný mosazný a hliníkový tlakový odlitek
      Průměr: 332mm
      Hmotnost: Přibl. 3,6 kg (včetně pryžové podložky)

Sekce raménka přenosky

  • Typ

    • S univerzálním statickým vyvážením
  • Účinná délka

    • 230 mm
  • Přesah

    • 15 mm
  • Úhlová chyba snímání

    • Do 2° 32' (ve vnější drážce gramofonové desky o velikosti 30 cm (12"))
      Do 0° 32' (ve vnitřní drážce gramofonové desky o velikosti 30 cm (12"))
  • Úhel přesazení

    • 22°
  • Rozsah seřízení výšky raménka

    • 0 - 6 mm
  • Rozsah seřízení tlaku jehly

    • 0 - 4 g (přímý odečet)
  • Hmotnost hlavice raménka

    • Přibl. 7.6 g
  • Použitelný rozsah hmotnosti vložky

    • (Bez přídavného závaží)
      5,6 až 12,0 g
      14,3 až 20,7 g (včetně hlavice raménka)
      (S malým přídavným závažím)
      10,0 až 16,4 g
      18,7 až 25,1 g (včetně hlavice raménka)
      (S velkým přídavným závažím)
      14,3 až 19,8 g
      23,0 až 28,5 g (včetně hlavice raménka)
  • Montážní rozměry vložky

    • Interval 12,7 mm podle JIS
  • Připojovací očko hlavice přenosky

    • Připojovací očko s kolíkovým vývodem 1,2 mm, φ 4

Konektory

  • Audio výstup

    • PHONO (Pin Jack), zemnící konektor

Všeobecné údaje

  • Zdroj napájení

    • AC 110 - 240 V, 50 / 60 Hz
  • Příkon

    • 14 W Přibl. 0.2 W (standby)
  • Rozměry (Š x V x H)

    • 453 x 173 x 372 mm
  • Hmotnost

    • Přibl. 18 kg
  • Příslušenství

    • Gramofonové šasi, podložka gramofonového šasi, protiprachový kryt, adaptér pro přehrávání gramofonových desek EP, vyvažovací závaží, malé přídavné závaží, velké přídavné závaží, hlavice přenosky, měrka pro nastavování přesahu, sada šroubků pro montáž vložky, kabel PHONO, uzemňovací kabel PHONO, síťový napájecí kabel, sada šroubků pro gramofonové šasi, návod k obsluze
