Amplificador estéreo integrado SU-R1000

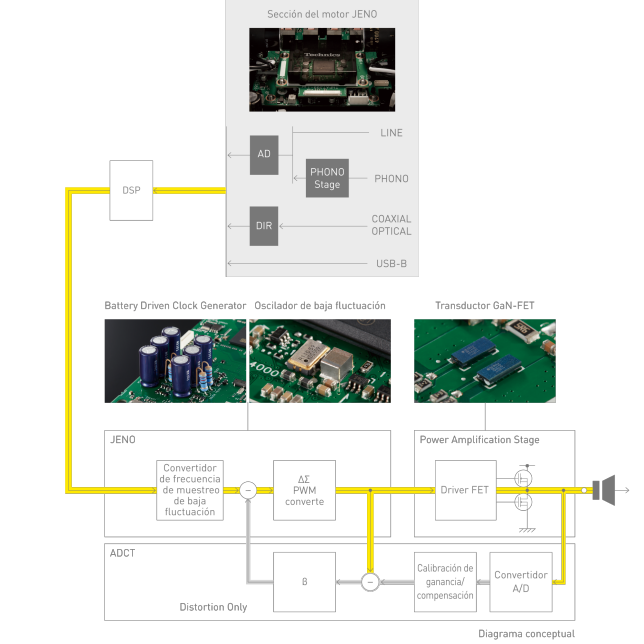

La fluctuación es una de las principales causas de distorsión en los sistemas digitales y es causada por una sincronización incorrecta en los relojes maestros utilizados en la conversión de digital a analógico. Para eliminar la degradación del sonido causada por la fluctuación, Technics ha desarrollado un circuito original de reducción de la fluctuación, que comprende un generador de reloj en el sistema de modelado de ruido para reducir la fluctuación en el rango de baja frecuencia y un convertidor de frecuencia de muestreo de alta precisión para suprimir la fluctuación en el rango de alta frecuencia. Por tanto, reduce la fluctuación de forma ideal en todo el rango de frecuencias. Esto funciona con el circuito de conversión PWM (Modulación de ancho de pulso) original de alta precisión, lo que optimiza la velocidad de modelado de ruido, el grado y la cantidad de recuantificación, y la gradación PWM, para convertir señales de alta resolución a PWM sin causar ningún daño al rango dinámico. Estas tecnologías permiten que los diseños de amplificadores digitales de Technics reproduzcan los matices naturales y delicados de la música.

La nueva tecnología de cancelación de distorsión activa desarrollada por Technics extrae y elimina con precisión la distorsión en la etapa de salida de potencia, que es generada por la fuerza contraelectromotriz del altavoz y las caídas de voltaje. En el mercado del audio de alta fidelidad, donde se puede configurar un número ilimitado de sistemas de audio al combinar varios productos, los amplificadores de audio de alta gama deben accionar de manera óptima una diversidad de altavoces. La tecnología de cancelación de distorsión activa extrae con precisión la distorsión para lo que determina la diferencia entre la salida del terminal de altavoz y la salida JENO. Luego aplica la corrección a la señal digital de salida. Esto logra corregir el sistema de amplificador digital convencional. Así se logra proporcionar una potente fuerza impulsora y energía acústica a los altavoces, al tiempo que ofrece los beneficios superiores de un amplificador digital, como bajo nivel de ruido, una definición de sonido precisa y un ambiente de sonido expansivo, independientemente de los tipos de altavoces conectados.

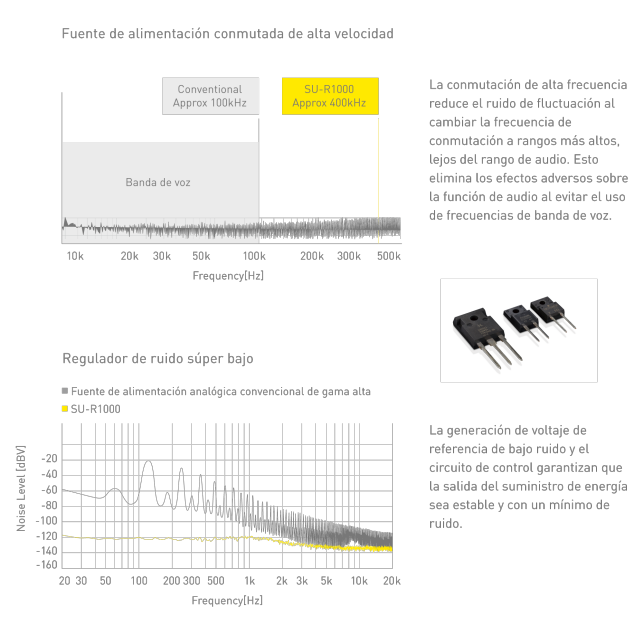

El SU-R1000 utiliza un sistema de fuente de alimentación conmutado para garantizar el suministro estable de voltaje y corriente que requiere el amplificador digital. En un sistema de fuente de alimentación conmutada convencional, el tiempo de encendido de la operación de conmutación se controlaba para estabilizar el voltaje, lo que hace que la frecuencia de conmutación fluctúe según la carga. Esto resulta en un ruido de modulación que afecta la calidad del sonido. El suministro de energía silencioso de velocidad avanzada ha eliminado este ruido al fijar la frecuencia de conmutación en la banda de 400 kHz. Además, se proporciona un regulador de ruido súper bajo en la etapa posterior. Esto evita la disminución de la regulación resultante de la frecuencia de conmutación fija e impide la mezcla del componente de ruido en altas frecuencias. El resultado es un suministro de energía de alta respuesta que logra el mejor rendimiento del amplificador digital.

En el SU-R1000, todos los elementos que componen la unidad de suministro de energía se han estudiado y ajustado minuciosamente para lograr una mayor calidad de sonido. Además, se proporcionan cuatro unidades de suministro de energía independientes para diferentes bloques de circuitos para mejorar aún más la calidad del sonido. Dado que el SU-R1000 es un amplificador integrado, los circuitos internos constan de una etapa de preamplificador y una etapa de amplificador de potencia en una mezcla de circuitos analógicos y digitales. La sección Phono-EQ, que procesa señales analógicas mínimas es particularmente susceptible al efecto del ruido transmitido a través del cable de alimentación. El SU-R1000 utiliza fuentes de alimentación independientes para los circuitos analógicos y digitales en la etapa de preamplificación. También utiliza unidades de suministro de energía separadas para los canales derecho e izquierdo en la etapa del amplificador de potencia que requiere una gran potencia eléctrica. Gracias a sus cuatro unidades de suministro de energía independientes, el SU-R1000 evita la interferencia inducida por la línea de alimentación entre los bloques de circuitos y logra una alta relación S/R y una excelente separación.

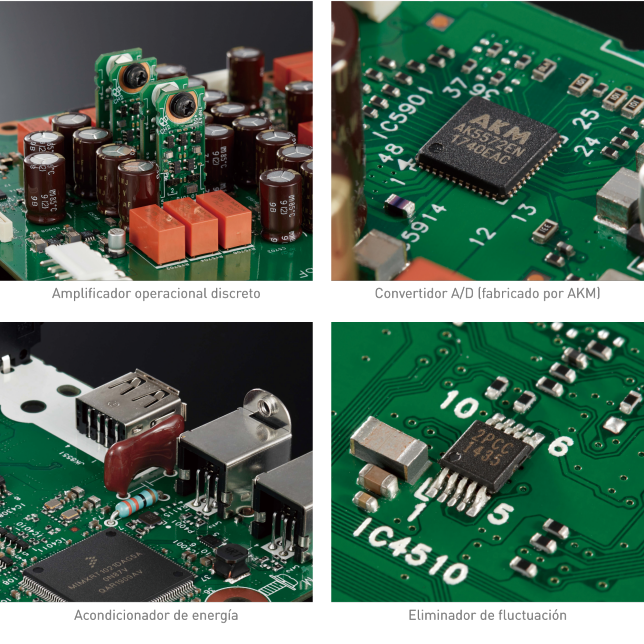

La sección de entrada phono y la sección de entrada analógica cuentan con un diseño de circuito completamente discreto. Technics ha logrado un diseño de circuito simétrico ideal y ha realizado una afinación meticulosa. Los nuevos circuitos evitan la interferencia entre los canales derecho e izquierdo y logran una excelente separación de canales. Además, la sección de entrada phono y la sección de entrada XLR emplean una transmisión completamente balanceada para asegurar una transmisión de señal de alta pureza con un mínimo efecto del ruido. El circuito de entrada USB en la sección de entrada digital está equipado con un condensador de mica de rubí de alta calidad y un acondicionador de energía con resistencias de película de carbono no magnéticas para bloquear el ruido eléctrico (por ejemplo de una PC) y para minimizar el efecto del ruido externo. El convertidor A/D incorpora un chip de alto desempeño fabricado por Asahi Kasei Microdevices (AKM) para la conversión A/D de alta precisión. Así, el SU-R1000 reproduce una calidad de sonido excepcional desde cualquier fuente de entrada analógica o digital.

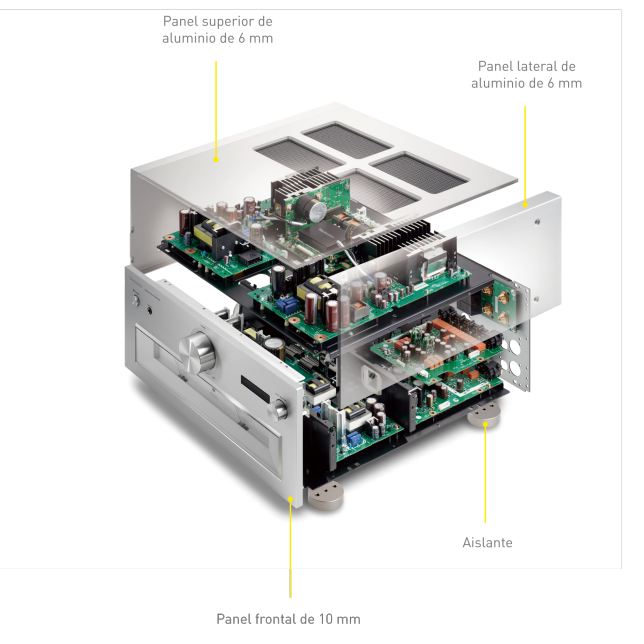

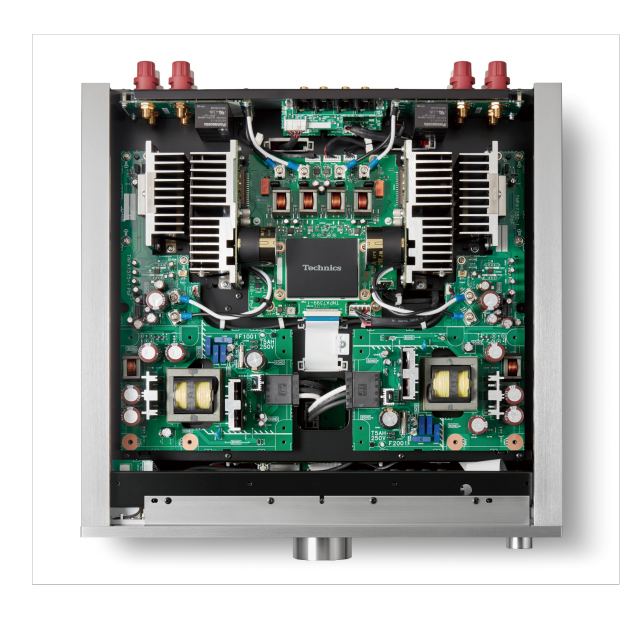

La rigidez del chasis se ha mejorado considerablemente para suprimir la vibración del recinto, que también es una fuente de ruido. El chasis interior presenta una estructura separada de dos pisos. La sección del amplificador de potencia, que consta del circuito de amplificación y su circuito de suministro de energía, está montada en la parte superior. En la parte inferior se encuentra instalada la sección de preamplificador, que se compone de la sección de entrada analógica, incluido el ecualizador PHONO, la sección de entrada digital y los circuitos de suministro de energía para esos circuitos. Además de las partes superior e inferior, los bloques de circuitos individuales también están separados entre sí mediante placas de blindaje de acero. Estas placas de blindaje de acero también sirven como refuerzo para la rigidez de todo el chasis. En el exterior, el panel frontal tiene un grosor de 10 mm, mientras que los paneles laterales y el panel superior son de placas de aluminio anodizado de 6 mm de espesor. También han mejorado la rigidez y la resistencia a las vibraciones. Los aislantes que soportan el chasis están hechos de hierro fundido con excelentes características de atenuación de señal. En resumen, las piezas y materiales anteriores mejoran la calidad de las señales internas y eliminan los efectos de las vibraciones externas al más alto nivel.

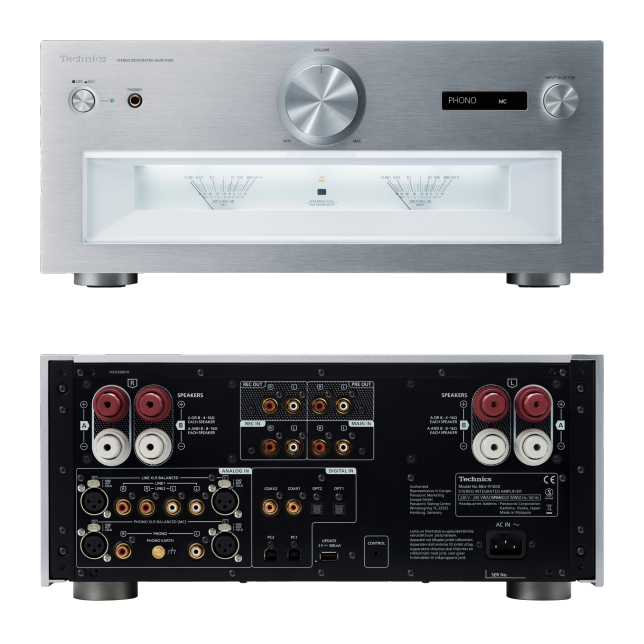

Terminales de entrada y salida hechos de piezas de alta calidad cuidadosamente seleccionadas

- Terminales de altavoz diseñados para permitir la conexión de cables de altavoz de diámetro extra grande
- Terminales en Y para garantizar una conexión de cable confiable
- Terminales de entrada de balance analógico fabricados por Neutrik y terminales de entrada PHONO XLR (exclusivamente para MC)
- Terminales de entrada analógica con piezas de latón maquinadas enchapadas en oro

Diseño refinado de Technics

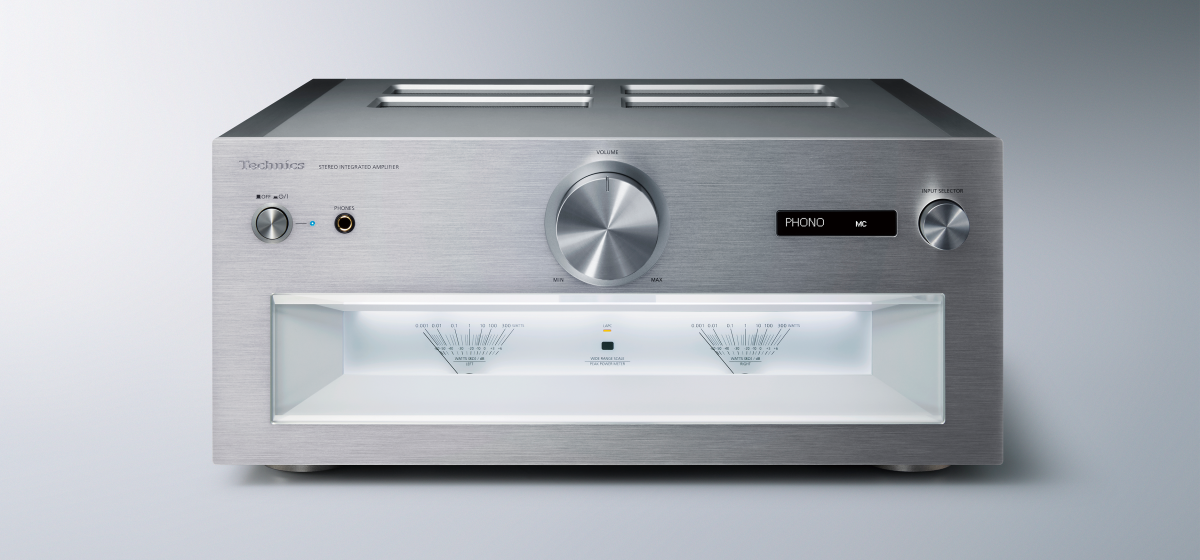

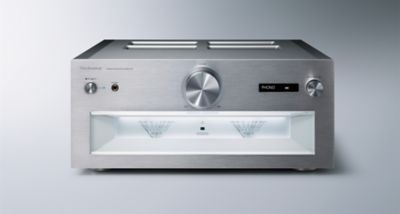

- Atractivo panel frontal con un hermoso acabado superficial fino de alta calidad y equipado con un icónico medidor grande de doble aguja
- Dial de volumen y perilla selectora hechos de piezas mecanizadas a partir de bloques de aluminio macizo y acabado por rotación

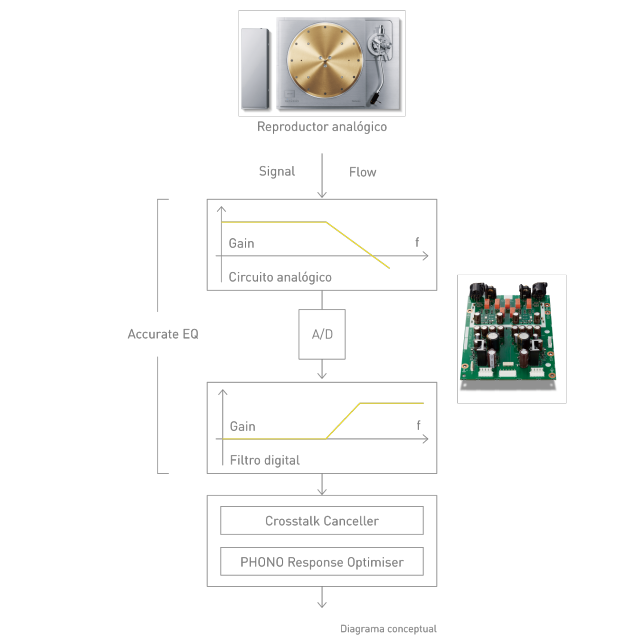

El ecualizador de PHONO inteligente montado en el SU-R1000 utiliza la tecnología de mejora de la calidad del sonido para DSP acumulada por Technics con el desarrollo de LAPC. Así, logra sonidos de alta calidad que son inalcanzables para el Phono-EQ analógico. Esta tecnología consta de tres partes: 1. Curva de ecualización precisa, 2. Cancelador de diafonía y 3. Optimizador de respuesta. Estas funciones se pueden ACTIVAR/DESACTIVAR según las preferencias del usuario.

Se logra una curva de ecualización precisa mediante un sistema híbrido analógico-digital. El filtro de paso bajo (LPF) de alta ganancia realiza el procesamiento analógico, mientras que las frecuencias altas se elevan después de la conversión A/D. El uso del LPF (filtro de paso bajo) de 40 dB en la región analógica suprime la pérdida de bits durante el procesamiento del filtro digital, y las altas frecuencias se elevan con gran precisión en la región digital para lograr una alta relación S/R.

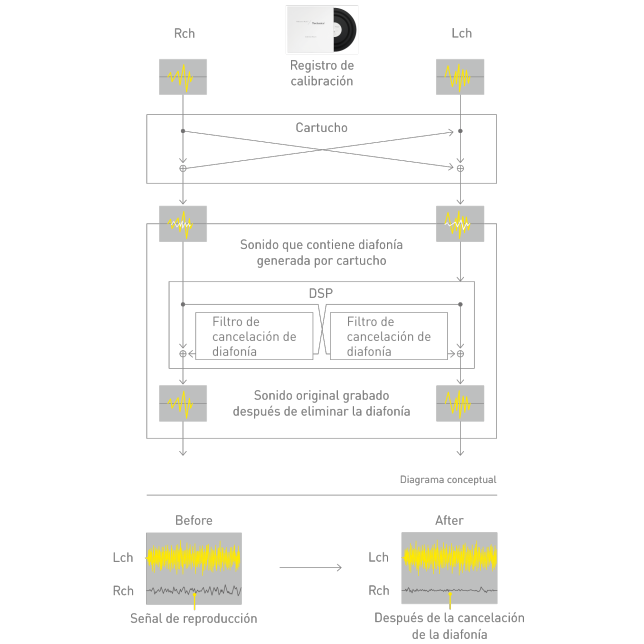

Esta función mide la característica de diafonía del cartucho instalado utilizando la señal de medición de diafonía registrada en el Registro de calibración incluido con el SU-R1000. Luego realiza la corrección inversa utilizando el DSP integrado para lograr una mejora significativa de la característica de diafonía. Esto logra una definición de sonido más precisa y un ambiente de sonido más amplio.

Esta función mide las características de frecuencia del cartucho captador instalado mediante el uso de una señal TSP (pulso estirado en el tiempo) guardada en el Registro de calibración incluido y corrige las alteraciones de las características. Corrige el efecto de igualación de impedancia entre el cartucho captador y el ecualizador PHONO para revelar la verdadera calidad de sonido del cartucho. Esta tecnología tiene como objetivo mejorar la calidad del sonido evitando un selector, como un interruptor, en la línea de entrada PHONO de alta sensibilidad. Así, elimina la posibilidad de perturbaciones por ruido.
