Technics Orchestration Concept

Herausragendes Musikerlebnis basierend auf jahrzehntelanger Innovation

Dieses Lautsprechersystem vereint zahlreiche Lautsprecher-, Verstärker- und Signalverarbeitungstechnologien, die Technics über viele Jahre perfektioniert hat. Mit dem SC-CX700 hat Technics eine integrierte Lösung geschaffen, die Musik und andere Klänge originalgetreu und detailreich wiedergibt.

Technologie für optimale Integration

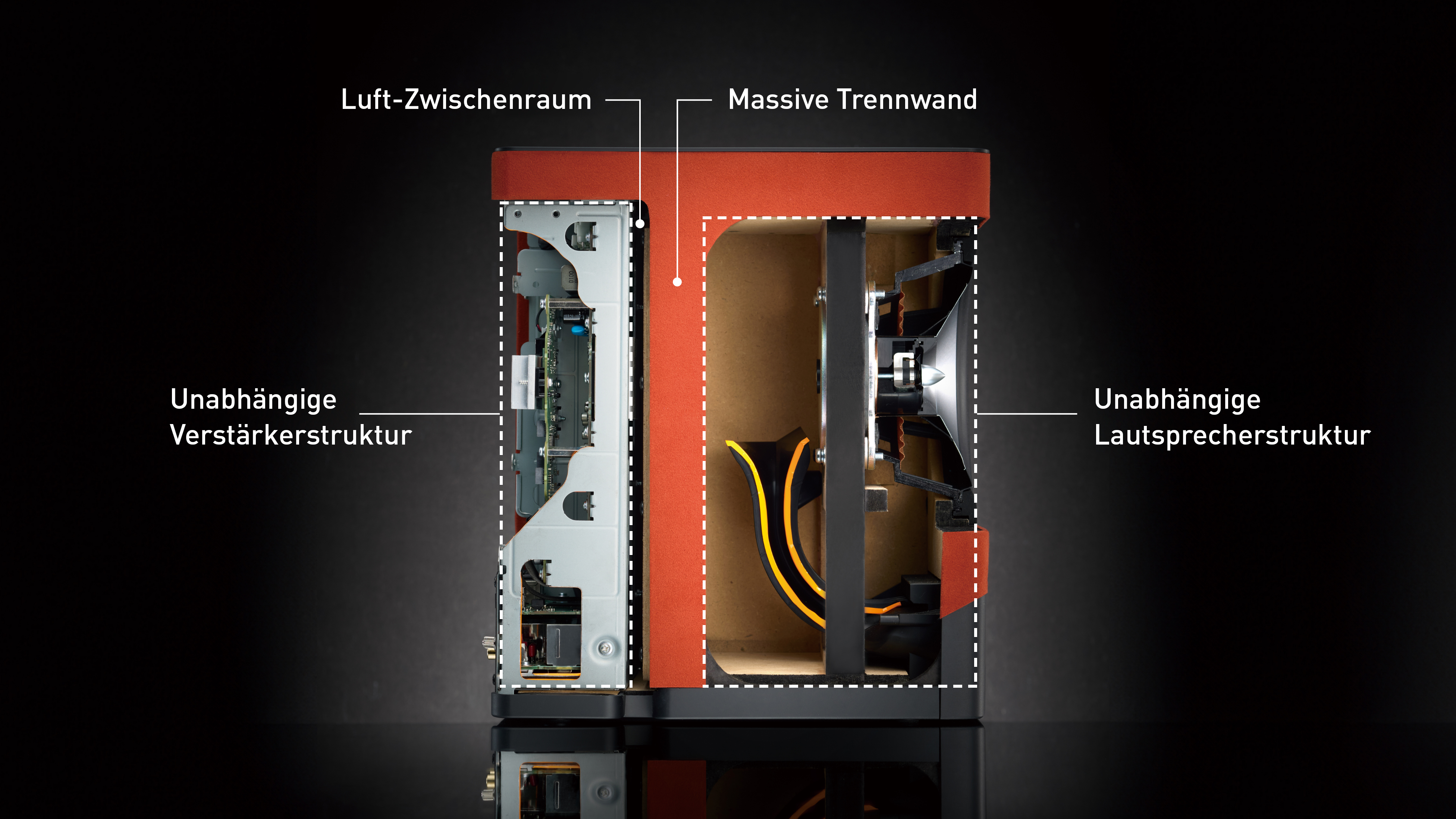

Acoustic Solitude Konstruktion optimiert die Leistung von Verstärker und Lautsprecher

Die Verstärkerbox und das Lautsprechergehäuse wurden unter Beibehaltung der kompakten Größe separat in einer einzigen integrierten Einheit untergebracht. Vibrationen gehören zu den Hauptursachen, die die Klangqualität von Verstärkern beeinträchtigen können. Würde sich die Leiterplatte mit der Verstärkerschaltung im Lautsprechergehäuse befinden, würden der Gegendruck und die Vibrationen des Lautsprechers die Klangqualität beeinträchtigen. Die Acoustic Solitude Konstruktion trennt die Verstärkerbox vom Lautsprechergehäuse. Diese strukturelle Trennung verhindert die Übertragung von Vibrationen und optimiert die Leistung beider.

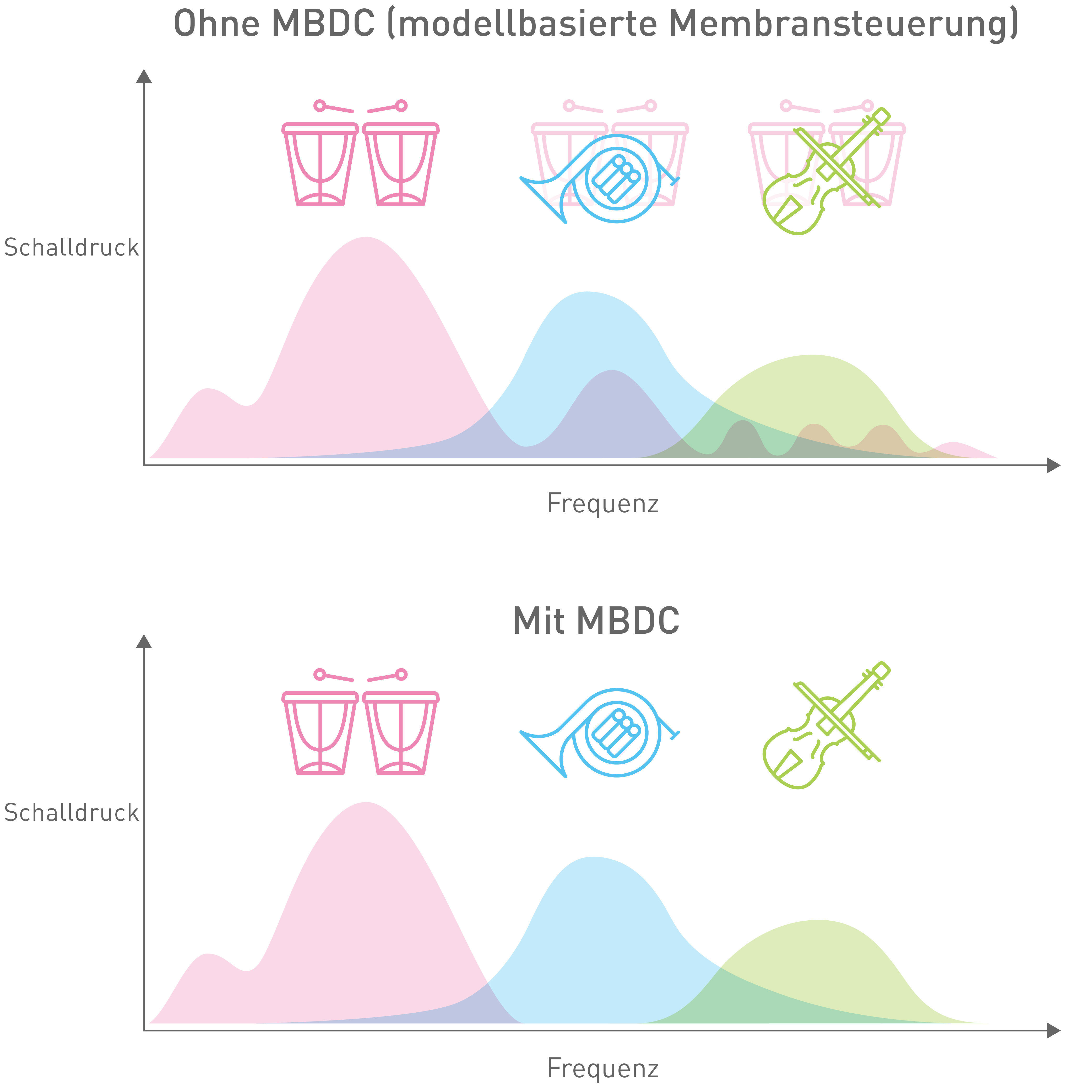

Optimale Lautsprechersteuerung durch MBDC (Model Based Diaphragm Control, modellbasierte Membransteuerung)

Der SC-CX700 ist mit MBDC (Model Based Diaphragm Control) ausgestattet, das die Membranbewegung bei der Wiedergabe tiefer Frequenzen in Echtzeit anpasst. Durch die Simulation der Bewegung der Lautsprechermembran erzeugt MBDC Anpassungssignale, um harmonische Verzerrungen im Tieftonbereich zu reduzieren. Dadurch werden Verzerrungen im Hoch- und Mitteltonbereich, die durch harmonische Verzerrungen im Niederfrequenzbereich verursacht werden, eliminiert und eine hervorragende Klangtrennung mit geringer Verzerrung erreicht.

Lautsprecher-Technologie

Verstärkertechnologie

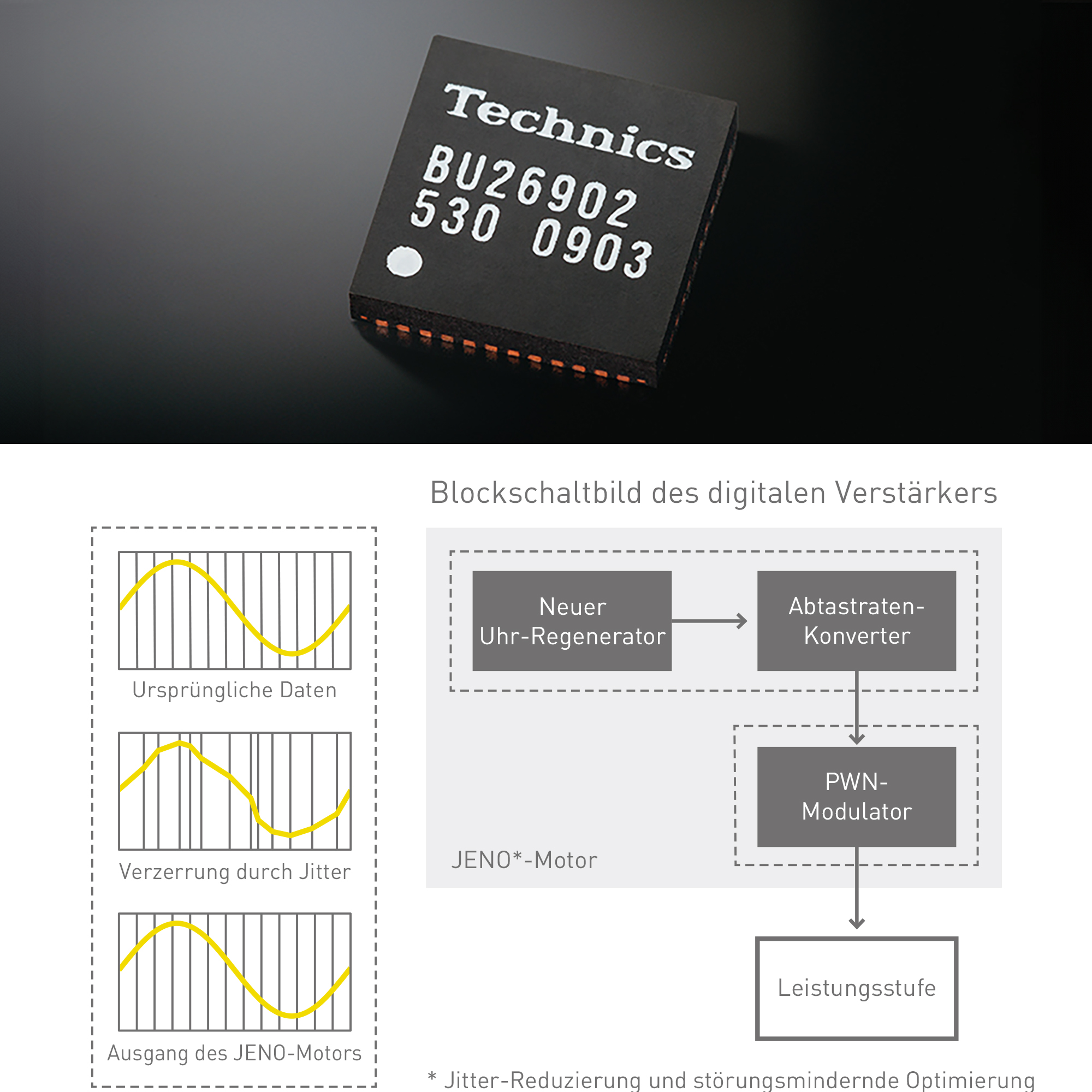

JENO-Engine

Der SC-CX700 ist mit der JENO Engine ausgestattet, einem hochpräzisen, volldigitalen Verstärker von Technics. Er löst digitale Verarbeitungsprobleme wie die Beeinträchtigung des präzisen Timings durch Jitter und minimiert die Verschlechterung der Klangqualität bei der Umwandlung von Multi-Bit-Signalen in 1-Bit-PWM-Signale. Der Einsatz der JENO-Engine in jedem einzelnen Lautsprecher reduziert außerdem Störeffekte bei der Audiosignalübertragung zwischen linkem und rechtem Lautsprecher, wodurch eine Übereinstimmung der Klangqualitätsmerkmale der Lautsprecher für eine hochwertige Stereowiedergabe gewährleistet wird.

Schaltungsaufbau

Um einen hohen Signal-Rausch-Abstand und eine klare Trennung zu erreichen, wurde auf der Basisplatine eine separate Struktur geschaffen. Der Netzteilbereich, der für die Stromversorgung zuständig ist, der digitale Signalverarbeitungsbereich, der die Hochgeschwindigkeitssignale verarbeitet, und der Verstärkerbereich sind jeweils voneinander getrennt. Der Stromversorgungsbereich ist zusätzlich abgeschirmt, um Interferenzen zwischen den Bereichen weiter zu verhindern

Doppelte Netzteilauslegung

Um die gegenseitige Beeinflussung zwischen dem mit hoher Leistung arbeitenden Verstärker und den empfindlichen Kleinsignalschaltungen zu reduzieren, verwendet der SC-CX700 die doppelte Netzteilauslegung. Dieses versorgt die beiden getrennten Schaltkreise über zwei separate Transformatoren mit Strom. Darüber hinaus sind alle Schaltkreise und Netzteile auf kürzestem Weg miteinander verbunden, aber auch räumlich voneinander getrennt, um ein Minimum an Rauschen im System zu gewährleisten.

Hochwertiges Analogschaltsystem

Um eine hochwertige analoge Wiedergabe zu erreichen, werden in der gesamten analogen Eingangsschaltung Filmkondensatoren und andere Bauteile verwendet, die denen in High-End-Modellen entsprechen. Die Klangqualität wurde kompromisslos optimiert.
