Грамофонна система с директно задвижване SL-1000R

SL-1000R

Референтен клас

Функции

Електродвигател без ядро с директно задвижване

Concept of Direct Drive Motor
Двигателят, който представлява сърцето на грамофона с директно задвижване, е базиран на двигател за директно задвижване без сърцевина, който е разработен за SL-1200G, пуснат на пазара през 2016 г., и допълнително подобрен. Двигателят за директно задвижване с двойна бобина и два ротора без сърцевина, който е разработен за тази цел, разполага с бобини от двете страни за 12-прътно, 18-бобинно задвижване с достатъчно висок въртящ момент за задвижване на тежкия платер (приблизително 7.9 кг). Отместването на бобините от двете страни на 60 страни подобрява здравината на субстрата, потискайки фините вибрации и намалявайки собствената индуктивност. С тези подобрения се постига стабилно въртене от 0.015% уау и флатер или по-малко, което се счита за границата на измерване. Освен това опорните лагери, поддържащи тежкия платер, използват специална пластмаса за предоставяне на висока здравина и надеждност.

Потиска нежеланите вибрации на двигателя

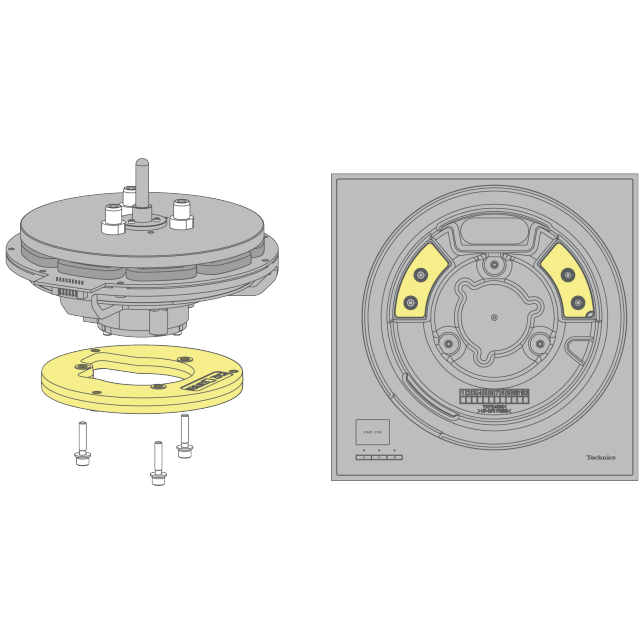

Concept of Suppressing Unwanted Motor Vibration
Двигателят, които е разработен за SL-1200G, служи като платформа за двигателя за директно задвижване. Двойната бобина, подсилените опорни лагери и шаси с повишена здравина постигат стабилизиране на двигателя с нисък център на тежестта. Чрез позиционирането на две тежести от неръждаема стомана с висока здравина и висока специфична плътност в долната част на шасито се поддържат здравината и ниският център на тежестта. Те чрез мерки за предотвратяване на нежелани вибрации помагат за постигане на впечатляваща точност на въртене и подобряване на S/N.

Тежък платер на грамофона

Concept of Heavyweight-class Turntable Platter, Graph of Vibration damping characteristic
Платерът на грамофона разполага с тежести от тунгстен, които са с изключително високо специфично тегло и трудни за обработване, по външната периферия на месинговата тежест с дебелина 10 мм. Месинговата тежест е ламинирана върху лят алуминий, което осигурява на платера общо тегло от приблизително 7.9 кг и инертна маса от приблизително 1 ton・cm. Върху задната повърхност е поставена заглушаваща гума за елиминиране на нежеланите вибрации за изграждане на 3-слойна конструкция и постигане на голяма здравина и отлични характеристики на заглушаване на вибрациите.

Отделен модул за управление

Concept of Separate Control Unit
Контролният блок е отделен от основния модул за потискане на ефектите на нежелания шум върху основния модул. За да се постигне захранваща верига, която предоставя добро регулиране на висок въртящ момент, се използва импулсно захранване. За намаляване на шума, достигащ до игличката, импулсното захранване е оборудвано с уникална технология, която предоставя напрежение с минимален шум чрез новоразработената "верига за намаляване на нежелания шум". За намаляване до минимум на шума дори по време на комуникация се използва и високонадеждна система, която е резистентна на ефектите на външния шум, за комуникация между основния и контролния модул. Тези щателни мерки за намаляване на шума постигат най-високото в света ниво на S/N.

Минутни корекции и индикация за завъртанията

Photo of Control Unit, Photo of Turntable Button
Този грамофон поддържа само LP (33 1/3 rpm) и EP (45 rpm) аналогови грамофонни плочи, но също и SP (78 rpm). Въртенето (rpm) също може да бъде намалено до две позиции след десетичната запетая (максимално ±16%) от контролната единица. OLED дисплеят може да показва въртенето с точност до две позиции след десетичната запетая, така че потребителят може да чува и вижда изключително прецизно въртене.

Високочувствително грамофонно рамо

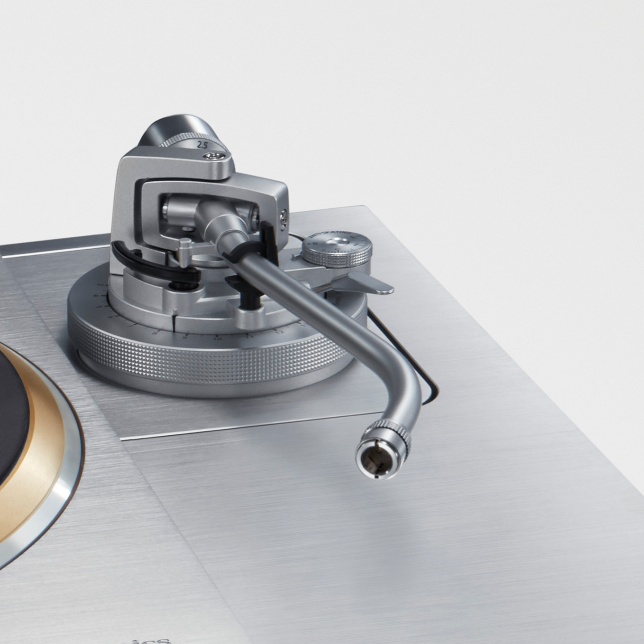

Photo of High-sensitivity Tonearm
За позволяване на прецизното проследяване от грамофонното рамо на въртенето на плочата Technics традиционно използва статичен баланс, S-образно универсално рамо с лека тежест, тръба на рамото от магнезий с високи заглушаващи характеристики. Конструкцията на карданно окачване лагерите на грамофонното рамо използва високопрецизни лагери. Японски майстори с високи умения извършват сглобяването и настройването за постигане на висока чувствителност при първоначалното движение за прецизно проследяване на каналите в грамофонните плочи. OFC е използван за вътрешното окабеляване, така че музикалният сигнал, предаван от патрона не се заглушава и музикалната енергия в плота не е се губи, с което се получават ярки звуци.

Основа на грамофонно рамо

Photo of Tonearm Base Customisation

Основата на грамофонното рамо, на която е монтирано рамото, е здраво интегрирана с частта на грамофона. Сравнявайки основата на грамофона с конструкцията за монтиране на рамото, връзката на лагерите на рамото, лагерите на грамофона и позицията на игличката са винаги постоянни, което предоставя структура, при която вибрациите, предизвикани от твърдостта на материалите на основата на грамофона са с минимален ефект и работните характеристики на рамото са максимално увеличени. Може да се закупи и опционална основа на рамото, която позволява в допълнени към стандартното рамо да бъде монтирано и съществуващо късо или дълго рамо от SME или Ortofon (до три, включително стандартното грамофонно рамо).

Вижте повече подробности за опциите за суб основа на рамото

*Пример за персонализиране

Вдъхновете се

Технически данни

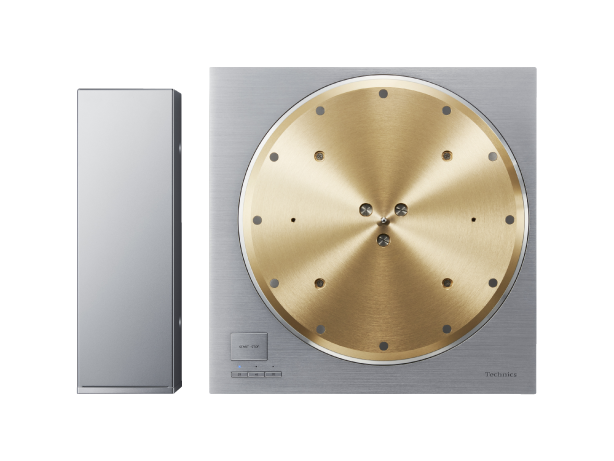

Снимка на Грамофонна система с директно задвижване SL-1000R

Размер и тегло

Височина
188mm
Широчина
531mm
Дълбочина
399mm
Тегло
40.2kg

Електродвигател без ядро с директно задвижване

Потиска нежеланите вибрации на двигателя

Тежък платер на грамофона

Отделен модул за управление

Високочувствително грамофонно рамо

Шкаф с голяма твърдост и силно заглушаващ изолационен силиконов материал

Грамофонна секция

  • Метод на задвижване

    • Директно задвижване
  • Мотор

    • Безчетков DC двигател
  • Скорости на грамофон

    • 33 1/3, 45, 78 об/мин
  • Регулиране на диапазон

    • ±16 %
  • Начален въртящ момент

    • 0,39 N・m / 4,0 kg・cm
  • Уау и флатер

    • 0,015 % W.R.M.S.
  • Диск на грамофона

    • Комбинирана месингова и алуминиева отливка
      Диаметър: 323 mm
      Тегло: Прибл. 7,9 kg (вкл. подложка за грамофона)

Секция на рамото

  • Тип

    • Универсален статичен баланс
  • Ефективна дължина

    • От опорната точка на въртене на рамото до игличката: 254 мм
      От опорната точка на въртене на рамото до шпиндела: 239 мм
  • Надвес

    • 15 mm
  • Грешен ъгъл на проследяване

    • В рамките на 1° 48' (при външния канал на 30 cm (12 инча) плоча)
      В рамките на 0° 32' (при вътрешния канал на 30 cm (12 инча) плоча)
  • Ъгъл на офсет

    • 21°
  • Диапазон за регулиране на височината на рамото

    • 0 – 15 mm
  • Диапазон за регулиране на натиска на иглата

    • 0 - 4 g (директно отчитане)
  • Допустим диапазон за тегло на дозата (включително държача за доза)

    • 15.9 - 19.7 г (без допълнителна тежест)
      18.8 - 23.6 г (с малка допълнителна тежест)
      22.5 - 26.3 г (със средна допълнителна тежест)
      26.0 - 31.0 г (с голяма допълнителна тежест)

Терминали

  • Аудио изход

    • PHONO (Din гнездо) x 1 *само прав тип кабел

Основни

  • Захранване

    • AC 110 – 240 V, 50/60 Hz
  • Консумация на енергия

    • 10 W
      Прибл. 0,05 W (в готовност)
  • Размери (Ш х В х Д)

    • Основно устройство 531 x 188 x 399 мм
      Контролно устройство 110 x 84 x 350 мм
  • Тегло

    • Основно устройство прибл. 40,2 kg
      Контролно устройство прибл. 2,1 kg
  • Работен температурен обхват

    • От 0° до +40°
  • Диапазон на работна влажност

    • 35 % до 80 % RH (без кондензация)
  • Аксесоари

    • Грамофон, подложка за грамофон, адаптор за грамофонна плоча, противотежест, допълнителна тежест (малка)(средна)(голяма), издаден напред датчик, комплект винтове за грамофон, отстраняваща се дръжка, шестоъгълен ключ, изолатор, капак, AC мрежови кабели, ръководство за потребителя
