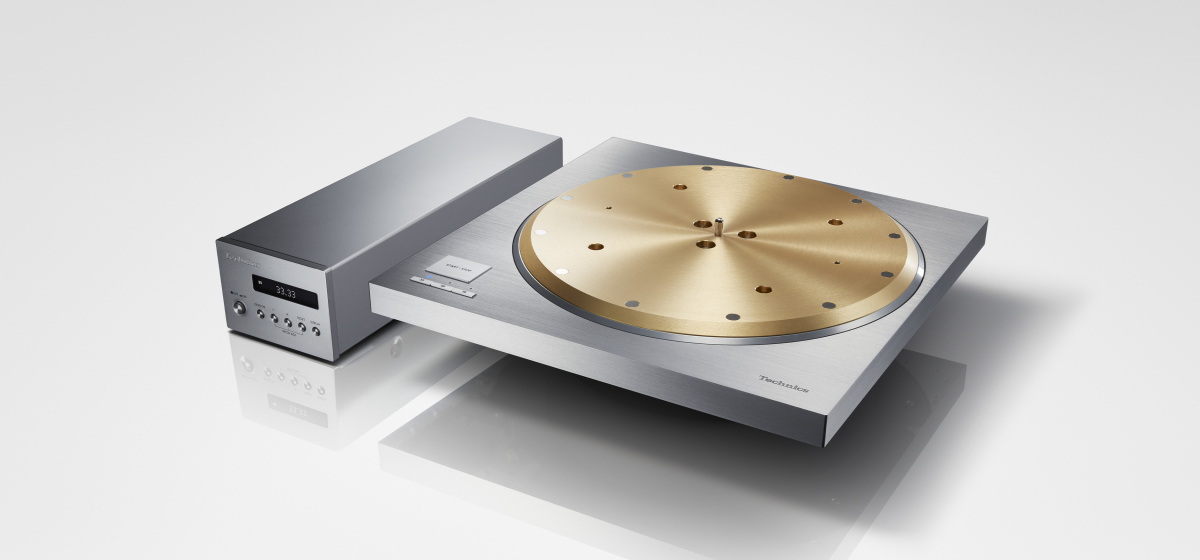

Platine à entraînement direct SP-10R

SP-10R

Classe Référence

Zoom avant
Zoom arrière
Fermer

Fonctionnalités

Moteur à entraînement direct sans noyau

Concept of Direct Drive Motor
Le moteur de la platine vinyle à entraînement direct est une version améliorée du moteur à entraînement direct sans noyau développé pour la SL-1200G, une platine vinyle lancée en 2016. Le nouveau moteur à entraînement direct sans noyau à double stator et double rotor intègre des bobines des deux côtés pour un entraînement à 12 pôles et 18 bobines offrant un couple suffisamment élevé pour entraîner sans effort le plateau tournant extra-lourd (env. 7,9 kg). Des deux côtés du rotor, les bobines sont équilibrées grâce à un angle de 60 degrés afin d’améliorer la rigidité du substrat, et ainsi d’éliminer les vibrations et de réduire le coefficient d’auto-induction. Ces améliorations produisent une rotation stable avec une fluctuation de vitesse de 0,015 % ou moins, ce qui est considéré comme le seuil de mesure. Par ailleurs, les paliers de butée supportant le plateau extra-lourd intègrent un plastique de conception spéciale garant d’une haute rigidité et d’une fiabilité élevée.

Elimination des vibrations indésirables du moteur

Concept of Suppressing Unwanted Motor Vibration
Le moteur à entraînement direct est basé sur le moteur développé pour la SL-1200G. Le double stator, les paliers de butée renforcés et le châssis plus rigide permettent d’obtenir un moteur stabilisé avec un centre de gravité bas. Les deux poids en acier inoxydable à rigidité et densité élevées placés au bas du châssis sont quant à eux garants du maintien de la rigidité et de ce centre de gravité bas. Ces caractéristiques spécifiques visant à prévenir les vibrations indésirables se traduisent par une précision rotative exceptionnelle et un rapport signal/bruit amélioré.

Plateau extra-lourd

Concept de plateau tournant extra-lourd, Graphique des caractéristiques d’amortissement des vibrations
Le plateau est doté d’une couche de laiton de 10 mm d’épaisseur renforcée sur le pourtour par des poids en tungstène difficiles à traiter et d’un poids spécifique extrêmement élevé. La couche de laiton est contrecollée sur l’aluminium moulé sous pression, ce qui confère au plateau un poids total d’environ 7,9 kg et une masse inertielle d’1 tonne/cm. Un caoutchouc insonorisant, qui élimine les vibrations indésirables, est également fixé sur la surface arrière pour constituer un plateau à trois couches, renforçant ainsi la rigidité et garantissant un excellent amortissement des vibrations.

Unité de contrôle séparée

Concept d’unité de commande séparée
L’unité de contrôle est séparée de l’unité principale afin de supprimer les effets du bruit indésirable sur cette dernière. Une alimentation à découpage est utilisée en vue d’obtenir un circuit d’alimentation électrique qui offre une bonne variation de tension pour un couple élevé. Pour atténuer le bruit transmis au tourne-disque, l’alimentation à découpage intègre une technologie unique qui fournit une tension avec un minimum de bruit par l’intermédiaire d’un nouveau « circuit de réduction de bruit indésirable ». De plus, un système hautement fiable résistant aux effets du bruit extérieur est utilisé pour minimiser le bruit pendant la communication entre l’unité principale et l’unité de commande. Grâce à ces mesures de réduction du bruit, la platine offre le meilleur rapport signal/bruit au monde.

Ajustement ultra précis et indication des rotations

Photo of Control Unit, Photo of Turntable Buttons
Cette platine vinyle peut être utilisée non seulement avec les disques analogiques LP (33 1/3 tr/min) et EP (45 tr/min), mais aussi avec les SP (78 tr/min). La rotation (tr/min) peut également être réglée à deux décimales près (maximum ±16 %) sur l’unité de commande. Par ailleurs, l’écran OLED permet un affichage précis de la rotation à deux décimales près, de sorte que l’utilisateur peut entendre et voir la rotation avec une extrême précision.

Compatibilité avec la SP-10MK2 et la SP-10MK3

Concept of SP-10MK2 and SP-10MK3 Compatibility

Afin que les utilisateurs puissent continuer à utiliser la base et le bras de lecture de platines telles que la SP-10MK2 et la SP-10MK3, la forme et la position des vis de la base de la SP-10R ont été conçues pour permettre un montage sur la SP-10MK2 et la SP-10MK3, assurant ainsi une compatibilité descendante totale. L’unité de commande a également une forme et une taille identiques à celles de l’unité d’alimentation de la SP-10MK2, ce qui signifie qu’elles sont facilement interchangeables.

En savoir plus

Trouvez l’inspiration

Caractéristiques Techniques

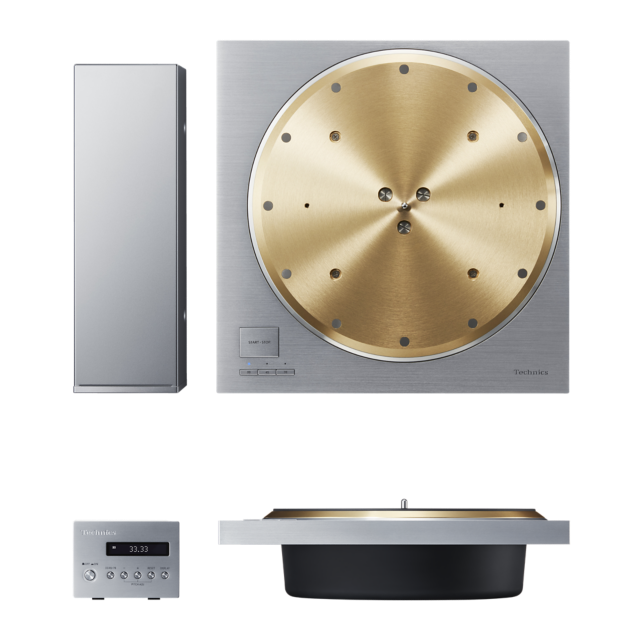

Photo de Platine à entraînement direct SP-10R

Dimensions et poids

Hauteur
109mm
Largeur
365mm
Profondeur
365mm
Poids
18,2kg

Moteur à entraînement direct sans noyau

Elimination des vibrations indésirables du moteur

Plateau extra-lourd

Unité de contrôle séparée

Tourne-disque

  • Méthode d’entraînement

    • Entraînement direct
  • Moteur

    • Moteur CC sans balais
  • Vitesses de rotation

    • 33 1/3, 45, 78 tr/min
  • Ecarts d’ajustement

    • ±16 %
  • Couple de démarrage

    • 0,39 Nm / 4,0 kg/cm
  • Fluctuation de vitesse

    • 0,015 % W.R.M.S
  • Plateau

    • Laiton et aluminium moulé sous pression
      Diamètre : 323 mm
      Poids : env. 7,9 kg (tapis compris)

Généralités

  • Alimentation

    • 110-240 V CA, 50/60 Hz
  • Consommation d’énergie

    • 10 W, env. 0,05 W (en veille)
  • Dimensions (L x H x P)

    • Unité principale 365 x 109 x 365 mm
      Unité de commande 110 x 84 x 350 mm
  • Poids

    • Unité principale Env. 18,2 kg
      Unité de commande Env. 2,1 kg
  • Température de fonctionnement

    • 0 ° à +40 °C
  • Humidité de fonctionnement

    • 35 % à 80 % HR (sans condensation)
  • Accessoires

    • Platine, couvre-plateau, adaptateur pour disque EP, jeu de vis pour la platine, poignée détachable, clé mâle pour six pans, câble secteur, manuel de l’utilisateur
