Système de haut-parleurs SB-G90M2

SB-G90M2

Haut-parleur Grand Class

Fonctionnalités

Haut-parleur à phase précise avancé

Haut-parleur à phase précise avancé
Le fait de reproduire de la musique avec une expressivité de son spatial améliorée requiert que les fronts d'onde des sons provenant du haut-parleur soient tous alignés lorsqu'ils atteignent l'auditeur, quelle que soit sa position. Le concept de point-source est l’une des approches idéales pour atteindre ce résultat.

Pour parvenir à la reproduction de ce concept, la configuration coaxiale a été adoptée, avant d’être combinée à la prise de phase linéaire de forme originale, dans le but d'aligner les phases, ainsi qu'au diaphragme de flux fluide formé par un diaphragme peu profond et aux bords lisses, pour une réflexion minimale du son.

L'unité de haut-parleur coaxial 2 voies du SB-G90M2 a été récemment développée pour la reproduction des gammes de hautes et moyennes fréquences afin d'assurer une localisation précise de l'image sonore et une qualité de son supérieur, résultant en une musique fluide et riche en émotions, tout en héritant des concepts point-source et de phase linéaire que Technics poursuit inlassablement.

Prise de phase linéaire

Prise de phase linéaire
La collerette acoustique de forme originale est positionnée sur le côté avant du diaphragme du tweeter et assure une capacité de reproduction de son haute résolution sur large bande ainsi qu'une large scène sonore

La pointe de la prise à phase linéaire est fabriquée à partir d'un matériau en laiton à haut module et de haute densité. Ceci empêche la prise de vibrer de manière indésirable en raison des vibrations de l'unité medium, assurant ainsi un son clair et à faible distorsion

Diaphragme de flux fluide

Diaphragme de flux fluide
Lorsqu’une onde sonore se propage le long d’une surface irrégulière, son front de vague est perturbé en raison des irrégularités de la surface, et résulte en une dégradation des caractéristiques de la fréquence. Ceci affecte particulièrement les caractéristiques des hautes fréquences aux courtes longueurs d’onde.
Le diaphragme de l’unité médium, qui fait partie de l’unité de haut-parleur coaxial, présente une forme peu profonde et au bord lisse, qui permet de réduire la réflexion du son, de façon à ce que les perturbations subies par les sons dégagés par le diaphragme soient minimisées, assurant ainsi une excellente réponse en fréquence, une excellente caractéristique de phase, et une ample directivité.
Cette configuration permet d’obtenir une large scène sonore et une gamme de fréquences hautes et moyennes riche et fluide.

Construction stationnaire

Afin de reproduire le son de la musique avec un rapport S/N élevé, les sources de bruits indésirables ont été complètement éliminées.
À ces fins, l’architecture avec BDMA adoptée par le modèle SB-G90 précédent a été optimisée davantage par le biais d’une analyse CAE poussée, et le déflecteur monté sur haut-parleur a été développée à nouveau pour un montage sécurisé des unités de haut-parleur. De plus, la rigidité de l’ensemble du boîtier a été renforcée pour tirer parti de l’architecture avec BDMA. La force et la forme de chacune des pièces composant le haut-parleur coaxial a été soigneusement révisée afin d’éliminer les vibrations et bruits indésirables de façon aussi complète que possible. De plus, une structure de trajectoire du son a été installée à l’intérieur du boîtier. Cette structure unique et nouvelle élimine de façon efficace les ondes stationnaires responsables du pic de résonance.

BDMA (Balanced Driver Mounting Architecture)

BDMA (Balanced Driver Mounting Architecture)
Les vibrations non désirées générées par le déflecteur monté sur le haut-parleur ont été réduites davantage à travers l’amélioration des trous d’évent utilisant le CAE, ainsi qu’à travers la possibilité offerte au déflecteur en une pièce de pénétrer dans le plateau de fond pour une rigidité plus importante. De plus, les trous d’évent améliorent la distribution du son dégagé par les côtés latéraux des haut-parleurs, pour une réponse optimisée. En outre, le déflecteur monté sur le haut-parleur coaxial a été séparé du déflecteur monté sur le woofer, afin d’éliminer l’interférence mutuelle.
Ensemble, ils améliorent davantage la netteté du son et la présentation tridimensionnelle du champ sonore.

Structure d’élimination des ondes stationnaires

Structure d’élimination des ondes stationnaires
En effet, une résonance appelée onde stationnaire est généralement générée a l’intérieur du boitier du haut-parleur par le son d'une certaine fréquence déterminée par la taille du boitier. La méthode la plus courante pour éliminer les ondes stationnaires consiste à installer à l’intérieur du boitier un matériau absorbant les sons. Cependant, étant donné que ce matériau absorbant absorbe également le son à des fréquences autres que celle qui génère les ondes stationnaires, ce dernier influe sur le dynamisme et la brillance du son reproduit.

Pour pallier à cela, une structure de trajectoire sonique a été placée au bas du boitier du woofer afin de guider les ondes stationnaires. Un matériau qui absorbe les sons est installé au niveau de la trajectoire du son, où la vitesse de celle-ci est la plus rapide. Ceci permet une élimination efficace des ondes stationnaires, responsables des pics de résonnance, avec une quantité minimale de matériau absorbant.

Cette structure permet l’utilisation de toutes les informations nécessaires à la reproduction précise de la musique, de façon à ce que le système du haut-parleur assure des sons de haute et basse fréquences plus vifs et naturels.

Autres technologies

À l’intérieur du boîtier, le déflecteur monté sur le haut-parleur est combiné à un plateau de renfort latéral pour assurer une structure transversale robuste et éliminer toute résonance non désirée.
Boîtier ultra rigide

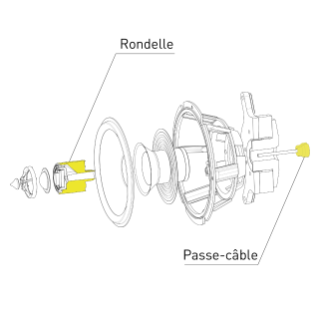

Afin d’assurer une localisation précise de l’image sonore, les parties structurelles tels que les rondelles et œillets de câbles ont fait l'objet d’analyses poussées dans le but d’éliminer les vibrations et bruits indésirables.
Composants hautement analysés et optimisés

Deux unités de woofer longue course de 16 cm sont montés sur l’appareil. Le circuit se caractérise par un double aimant, une longue bobine acoustique et un anneau de cuivre afin de produire une ample puissance d’entraînement.
Woofer longue course de 16 cm à faible distorsion

Le woofer et l’unité de fréquences moyennes à élevées sont pilotés par des amplificateurs séparés, afin d’éliminer l’effet du woofer sur l’unité de fréquences moyennes à élevées. Ceci permet d’obtenir un son cristallin.
Terminal de haut-parleur bicâblage

Soyez inspirés

Caractéristiques Techniques

Photo de Système de haut-parleurs SB-G90M2

Dimensions et poids

Hauteur
1114mm
Largeur
292mm
Profondeur
366mm
Poids
35kg

*Environ

Haut-parleur à phase précise avancé avec prise de phase linéaire

Diaphragme de flux fluide

Construction sliencieuse avec le BDMA (Balanced Driver Mounting Architecture)

Boîtier ultra rigide et structure d’élimination des ondes stationnaires

Woofer longue course de 16 cm à faible distorsion

Terminal de haut-parleur bicâblage

Type

  • 4 haut-parleurs 3voies Bass-reflex (tweeters intégrés/de moyennes fréquences 2 voies coaxiaux)

Haut-parleurs

  • Woofer

    • 16 cm de type conique x 2
  • Médium /. Tweeter

    • 16 cm de type conique x 1 et 2,5 cm de type dôme x 1

Impédance

  • 4 Ω

Puissance d'entrée (IEC)

  • 100 W (nominale), 200 W (max)

Puissance d'amplification recommandée

  • 40 - 200 W (Haut-parleur soumis au test max. à court terme IEC60268-5)

Niveau de pression sonore

  • 86 dB /2.83 V (m)
    83 dB / W (m)

Plage de fréquences

  • 33 Hz - 90 kHz (-10 dB)

Fréquences de coupure

  • 500Hz - 3,4kHz

Dimensions (Largeur x Hauteur x Profondeur)

  • 292 mm × 1114 mm × 366 mm (pointes incluses)

Poids (par unité)

  • Environ 35 kg

Accessoires

  • Pointe x 4, semelle de pointe x 4, Rondelle x 4, Plaque de base x 4, Vis de plaque de base x 12, Pied en caoutchouc x 4, Câbles courts x 2, Filet de haut-parleur x 1, Chiffon de nettoyage x &, Manuel de l’utilisateur x 1
