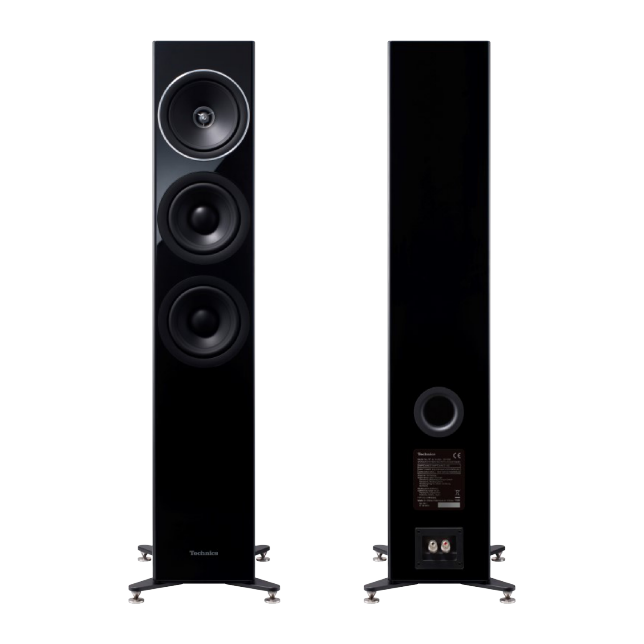

Système de haut-parleurs SB-G90

SB-G90

Grand Class

Les vibrations indésirables des haut-parleurs et du boîtier ont été soigneusement éliminées. Cette enceinte colonne permet d'obtenir une imagerie sonore d'une grande clarté et une expression spatiale d'une grande plénitude.

Fonctionnalités

Une diffusion spatiale riche grâce au concept Point source

Dans l'idéal, une reproduction sonore offrant une expression spatiale complète doit assurer l'alignement des fronts d'onde émis par les haut-parleurs quelque soit la position d'écoute, c'est-à-dire grâce à un point source. Reprenant le concept de phase linéaire, le SB-G90 possède un haut-parleur coaxial plat 2 voies innovant (incluant un médium et un tweeter), qui vise à assurer une reproduction à haute vitesse, tout en améliorant la sensibilité.

Haut-parleur à phase précise
(haut-parleur coaxial 2 voies)

Illustration pour la structure d'unité de haut-parleur
Le tweeter est doté d'un diaphragme à dôme en aluminium anodisé robuste et léger. Ce haut-parleur reproduit une plage de fréquences étendue allant jusqu'à 100 kHz via une forme incurvée innovante optimisée par simulation, tout en homogénéisant les caractéristiques de phase via un bouchon de phase. Par ailleurs, le haut-parleur SB-G90 est doté de bobines suspendues avec alimentation d'une grande linéarité, dans l'espace magnétique desquelles un fluide magnétique a été injecté pour éliminer toute hausse de température et garantir l'excellente linéarité de l'alimentation. Ces caractéristiques assurent une reproduction précise et détaillée de la plage de hautes fréquences.
Comme pour le tweeter, le haut-parleur des médiums possède également un diaphragme conique en aluminium léger et robuste. Le circuit magnétique garantit une alimentation optimisée à faible distorsion via l'utilisation d'aimants de grande taille, de capuchons en cuivre et de bobines suspendues avec alimentation d'une grande linéarité. Par ailleurs, la structure de support offerte par le cadre robuste moulé sous pression possède des bras de dispersion de résonance qui éliminent efficacement le moindre effet indésirable. Ces caractéristiques garantissent une précision et un dynamisme inégalés de la reproduction des fréquences médium.
Par ailleurs, le diaphragme du médium présente une forme conique dans laquelle le centre de génération audio dans la direction axiale est plus proche du centre de génération audio du tweeter. La direction axiale du tweeter de type dôme placé au centre du diaphragme du médium est ajustée précisément afin d'obtenir une reproduction de phase linéaire en intégrant le son de chaque plage sans décalage. Par ailleurs, l'extrémité interne du diaphragme du médium possède une forme lisse éliminant toute détérioration des caractéristiques audio du tweeter, le diaphragme étant conçu pour diffuser le son émis par le tweeter directement dans l'espace d'écoute. Cette reproduction des gammes moyennes et élevées combine une précision et un dynamisme extrêmes à une excellente clarté de l'imagerie du son.

BDMA (Balanced Driver Mounting Architecture)

Concept de BDMA (Balanced Driver Mounting Architecture)
Dans la méthode conventionnelle de montage d'un haut-parleur sur un déflecteur, le centre de gravité du haut-parleur s'éloigne des points de support. Les forces agissant sur la bobine lors de l'alimentation du haut-parleur produisent donc la vibration de ce dernier dans son ensemble. Cela entraîne la distorsion des ondes sonores générées par le diaphragme, et donc une détérioration de la qualité audio. Par ailleurs, le montage du haut-parleur sur un déflecteur est une configuration qui transmet facilement les vibrations du haut-parleur au déflecteur, qui produit alors une vibration sonore indésirable, participant également à la détérioration de la qualité audio.

Dans l'architecture BDMA (Balanced Driver Mounting Architecture), le haut-parleur est monté sur un sous-déflecteur installé dans le boîtier au centre de gravité du haut-parleur, ce qui supprime la vibration de ce dernier. Par ailleurs, comme le haut-parleur n'est pas monté sur le déflecteur à l'avant, la transmission des vibrations indésirables du haut-parleur au déflecteur est supprimée. Il est ainsi possible de réduire les distorsions des ondes sonores générées par le diaphragme et de réduire les vibrations sonores indésirables du déflecteur, afin de reproduire un champ sonore fidèle, d'un réalisme et d'une clarté impressionnants, qui retranscrit parfaitement chaque détail du son.

Caisson de graves à longue course de 16 cm à faible distorsion

Graphique de 16cm Haut-parleur à long débattement Distorsion faible
Les caissons de graves sont dotés de doubles aimants à forte puissance et de circuits magnétiques composés de bobines suspendues avec une alimentation d'une grande linéarité, d'anneaux de cuivre et d'anneaux courts en aluminium. Cette toute nouvelle unité à longue course assure une reproduction à basse fréquence sur une plage dynamique étendue, tout en affichant un très faible niveau de distorsion et de réponse, même en cas de grand débattement. Par ailleurs, la structure de support du cadre robuste, moulé sous pression, disperse et élimine efficacement la moindre résonance indésirable. Ce haut-parleur est également doté d'un diaphragme conique en aluminium anodisé ultrarigide et ultraléger qui assure l'homogénéité du ton dans les fréquences de gamme moyenne et élevée.
Ces caractéristiques assurent la reproduction de graves puissants.

Circuit réseau de qualité supérieure

Le circuit réseau haute précision a fait l'objet d'un cycle d'écoute et de refonte afin d'optimiser les performances de chaque haut-parleur et d'obtenir un excellent équilibrage du son. Des pièces de qualité supérieure, telles que les condensateurs à film de polypropylène, une bobine d'induction à noyau d'air et le câble de connexion OFC, ont été soigneusement sélectionnées en fonction de leurs propriétés.

Afin d'éviter tout impact des émissions sonores des haut-parleurs du boîtier sur le réseau, ce dernier est installé dans un compartiment distinct de celui des haut-parleurs, pour un rendu plus éthéré du son.

Boîtier ultra rigide

Illustration pour dimension pour SB-G90
La robustesse du boîtier est assurée par sa conception croisée interne reposant sur des sous-déflecteurs, sur lesquels sont montés les haut-parleurs, et des panneaux de renforcement horizontaux. Chaque haut-parleur est installé sur un sous-déflecteur distinct, ce qui limite les vibrations par résonance entre les haut-parleurs. Par ailleurs, l'utilisation différenciée de deux sortes de matériaux acoustiques absorbants placés de manière optimale dans le boîtier supprime les ondes stationnaires internes et réduit les sons fortuits liés à la réflexion dans le boîtier.
De plus, les multiples revêtements en polyuréthane de la surface du boîtier atténuent les vibrations de ce dernier, éliminant ainsi complètement la production de sons indésirables. Ces caractéristiques permettent de reproduire un champ audio étendu à l'excellente imagerie sonore.

Soyez inspirés

Caractéristiques Techniques

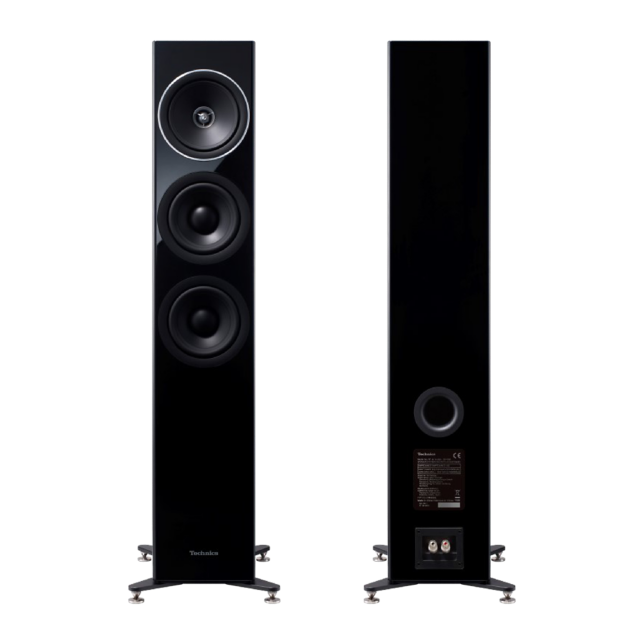

Photo de Système de haut-parleurs SB-G90

Dimensions et poids

Hauteur
1114mm
Largeur
302mm
Profondeur
375mm
Poids
32kg

*Approx.

Une diffusion spatiale riche grâce au concept Point source

Haut-parleur à phase précise (haut-parleur bidirectionnel coaxial)

BDMA (Balanced Driver Mounting Architecture - architecture équilibrée de monture du haut-parleur)

Caisson de graves à longue course de 16 cm à faible distorsion

Circuit réseau de qualité supérieure

Boîtier ultra rigide

Technologie acoustique

  • Système de haut-parleurs de type point source_x000D_
    Reproduction sur une plage étendue, à faible distorsion_x000D_
    Haut-parleur à phase précise (haut-parleur bidirectionnel coaxial)_x000D_
    Caisson de graves à longue course de 16 cm à faible distorsion_x000D_
    Circuit réseau de qualité supérieure_x000D_
    BDMA (Balanced Driver Mounting Architecture - architecture équilibrée de monture du haut-parleur)_x000D_
    Boîtier ultra rigide

Technics Definitive Design

  • Finition brillante noire
    Grille de protection en tissu à fixation aimantée

Type

  • 3 voies 4 haut-parleurs, Bass-reflex (incluant un coaxial 2 voies intégrant medium et tweeter)

Haut-parleurs

  • Woofer : type conique 16 cm (6 ½") x 2
    Medium/tweeter : coaxial, 16 cm (6½")
    Type conique x 1 et 2,5 cm (1") de type dôme x 1

Fréquences de coupure

  • 480 Hz - 3,2 kHz

Plage de fréquences

  • 27 Hz- 100 kHz (-16 dB), 32 Hz- 85 kHz (-10 dB)

Niveau de pression sonore

  • 88 dB /2.83 V (m)

Impédance

  • 4 Ω

Puissance d'entrée (IEC)

  • 100 W (nominale), 200 W (max)

Puissance d'amplification recommandée

  • 40 - 200 W (Haut-parleur soumis au test max. à court terme IEC60268-5)

Dimensions (L x H x P)

  • 302 x 1114 x 375 mm (y compris la grille en tissu, les bornes et les pointes)

Poids (par unité)

  • Environ 32 kg

Accessoires

  • Pointe x 4, Étui de pointe x 4, Écarteur x 4, Plaque support x 4, Vis de plaque support x 12, Pied en caoutchouc x 4, Instructions d'utilisation x 1, Étui de haut-parleur x 1, Tissu de nettoyage x 1
