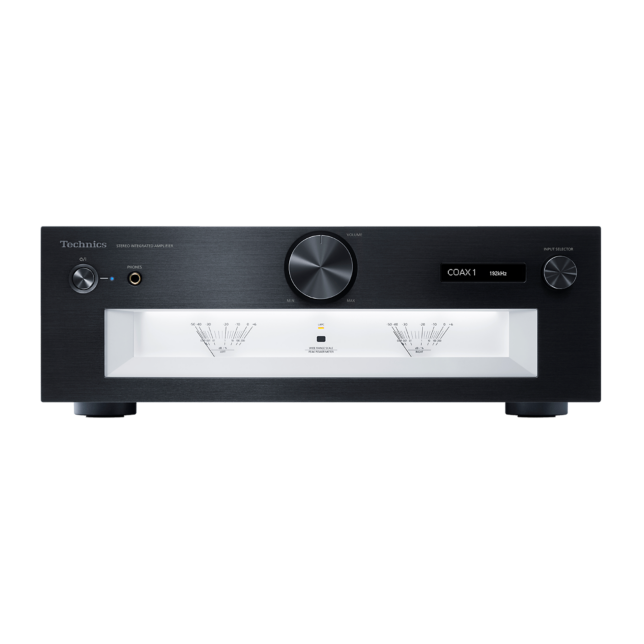

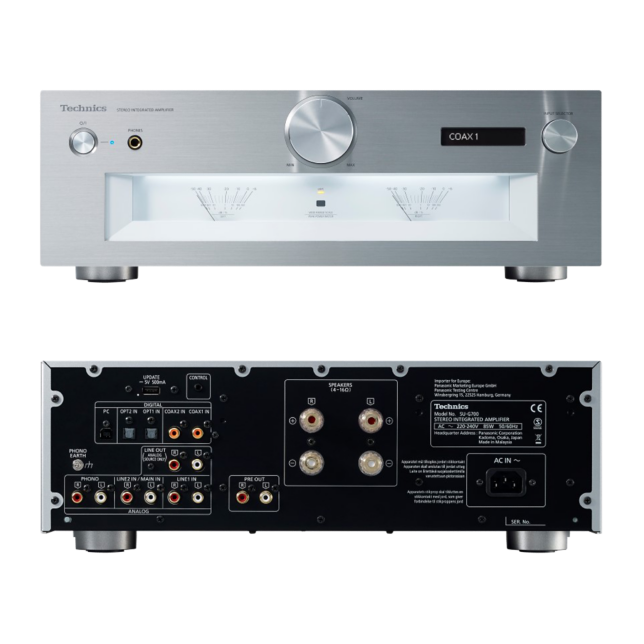

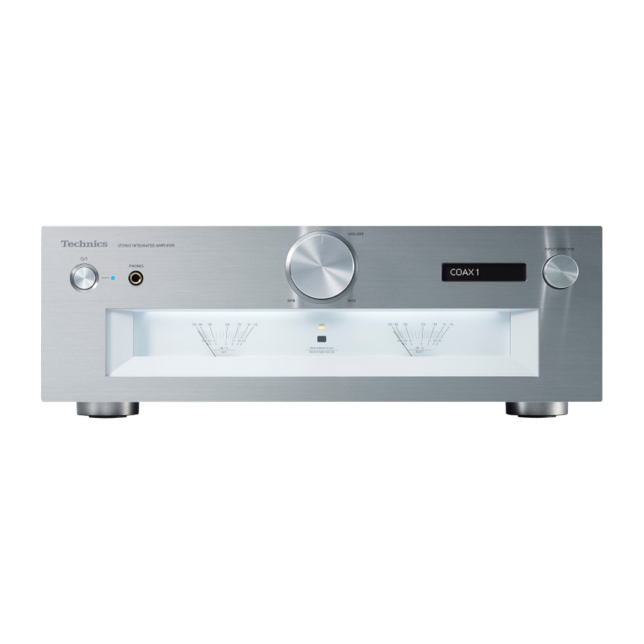

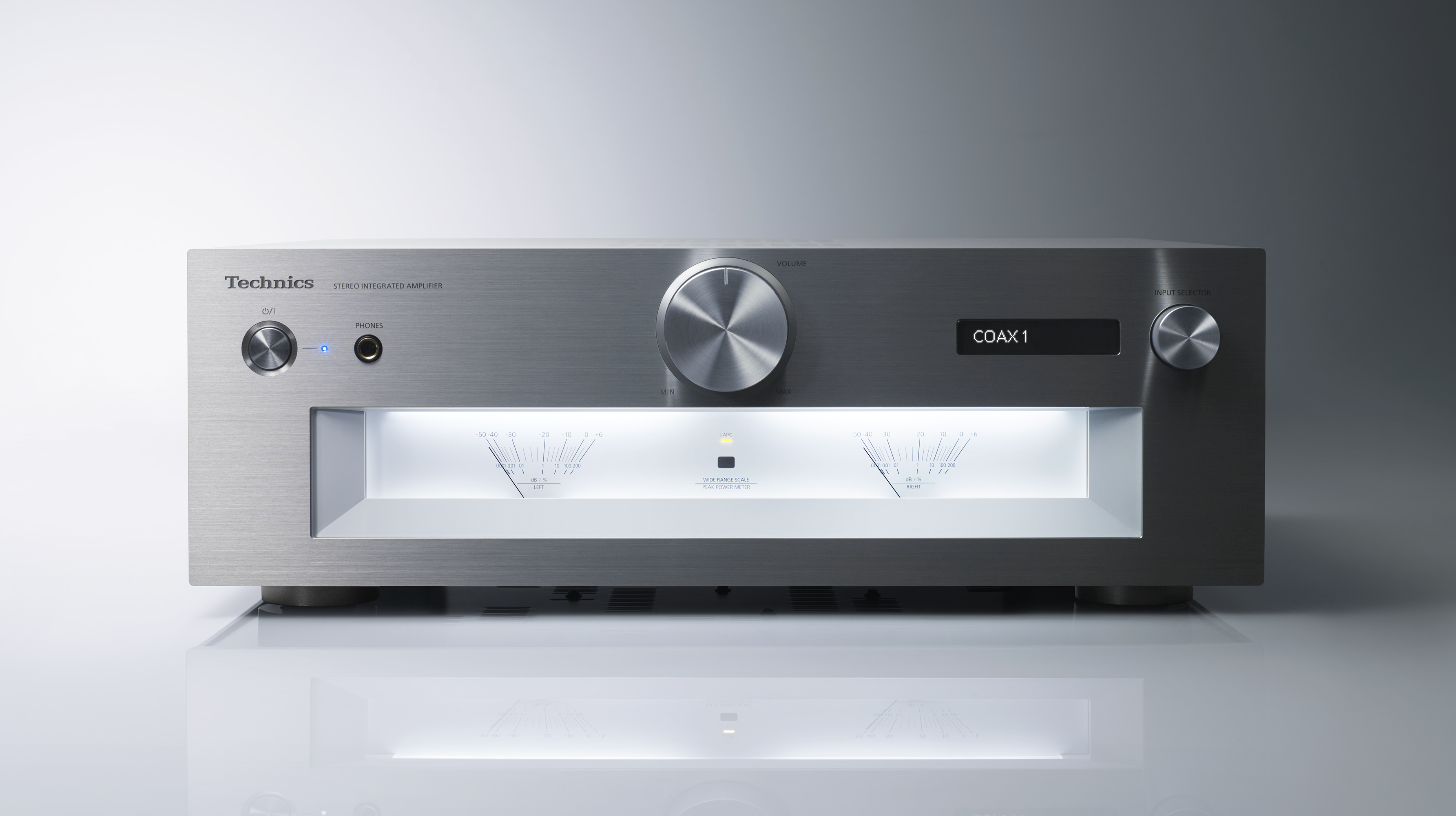

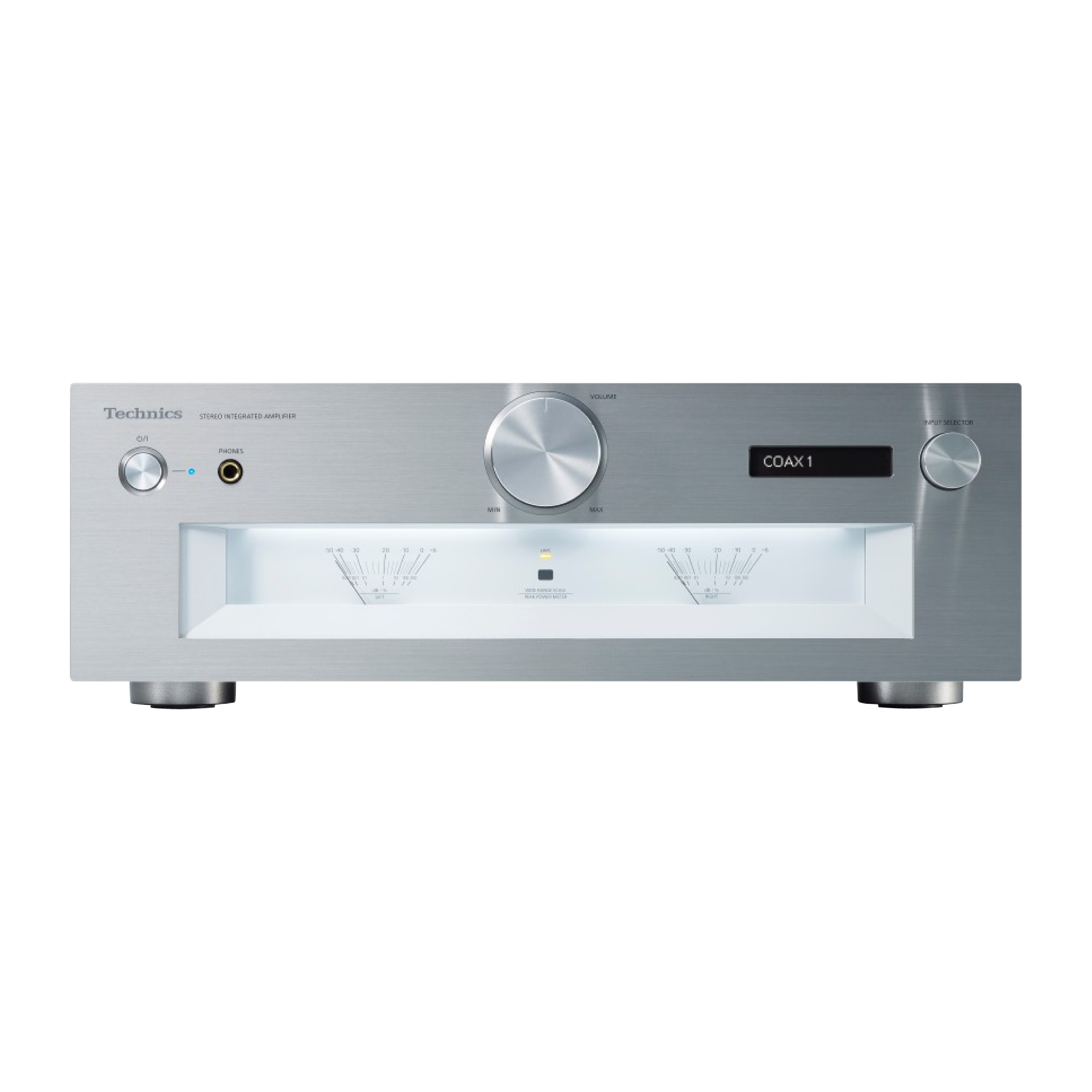

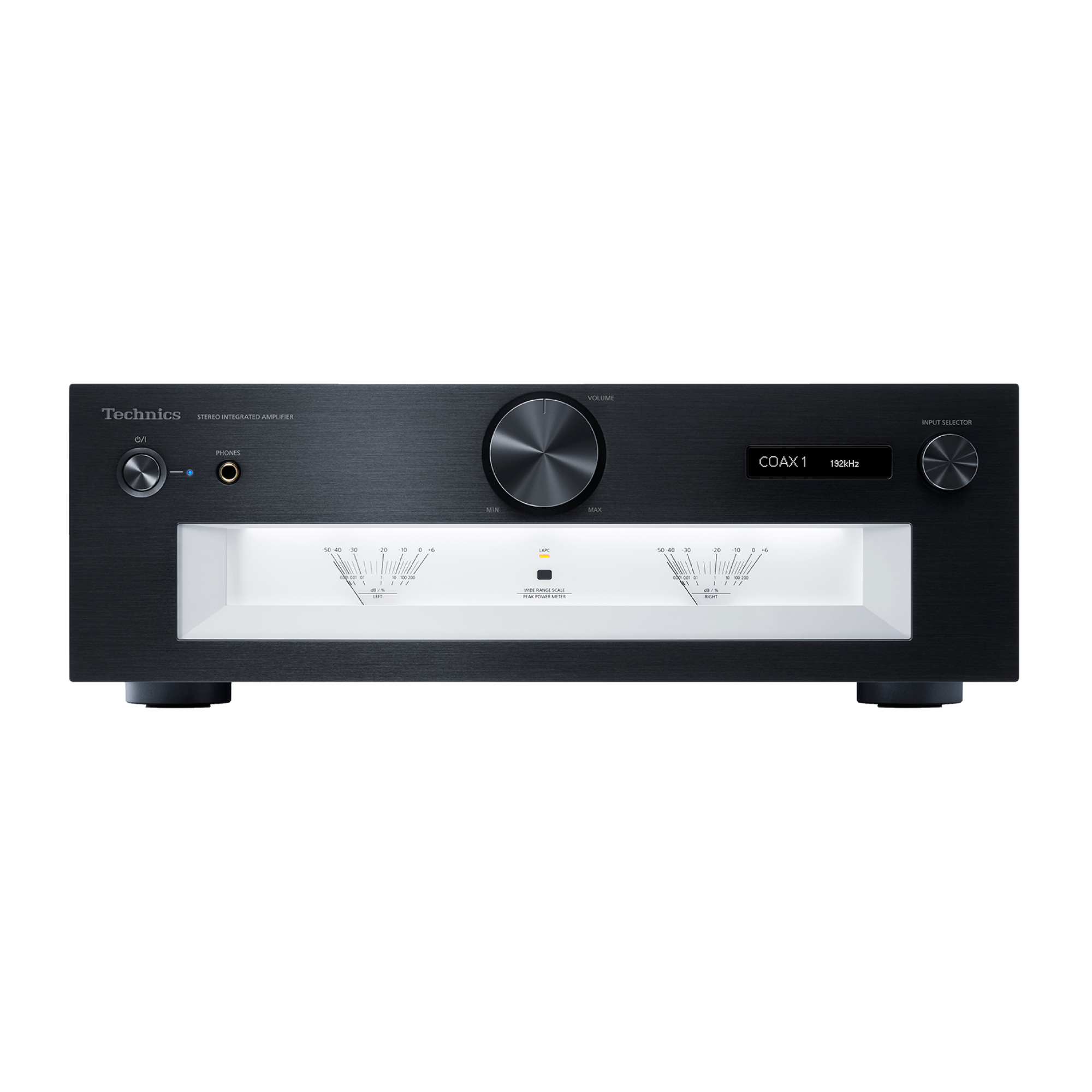

Інтегральний стереопідсилювач

Успадкувавши концепцію аудіотехнологій еталонного класу, система JENO Engine передає й обробляє аудіосигнали у повністю цифровій формі з мінімальним тремтінням із вхідного етапу до етапу живлення. Функція калібрування фаз динаміка з адаптуванням до навантаження (LAPC, Load Adaptive Phase Calibration) забезпечує ідеальне посилення та фазові характеристики для динаміка будь-якого типу. Щойно розроблене перемикальне реле з низьким спотворенням забезпечує точне постачання живлення, приглушуючи коливання частоти перемикання, що виникають внаслідок зміщення навантаження.

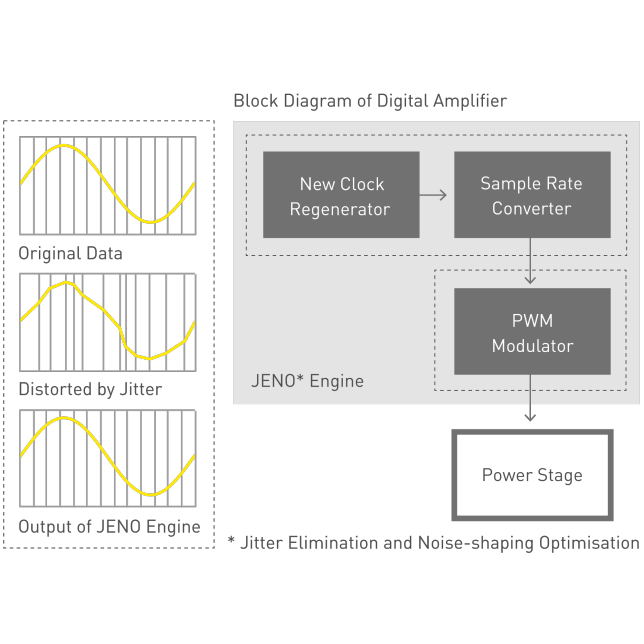

Для достовірного передавання великого обсягу аудіоданих на динаміки без втрати в секції підсилювача потужності SU-G700 використовується повністю цифрове підсилення з використанням системи JENO Engine на основі дизайн-концепту еталонних систем. Щоб вирішити проблему погіршення якості звуку через тремтіння, яка виникає на традиційних цифрових підсилювачах, пристрій SU-G700 має оригінальний контур зменшення тремтіння, що усуває тремтіння в усьому діапазоні чутних частот. Крім того, для перетворення PWM використовується унікальний високоточний контур перетворення PWM (широтно-імпульсна модуляція), важливий для якості звуку. Оптимізуючи параметри, як-от швидкість усунення шуму, градус і кількісний номер за нашим власним досвідом, дані навіть в широкому динамічному діапазоні, що міститься в джерелах звуку з високою роздільною здатністю, перетворюються в сигнали PWM без втрат. Ці технології забезпечують відтворення природного та деталізованого звуку навіть з найтоншими музичними нюансами.

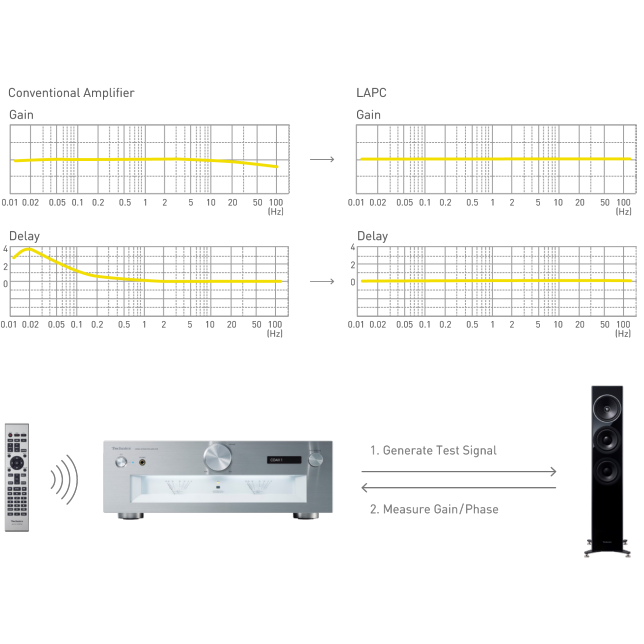

Повний опір динаміка змінюється з кожною частотою, і для роботи динаміків без впливу їхніх характеристик потрібен підсилювач потужності. Однак традиційні цифрові підсилювачі підключаються до динаміків через низькочастотний фільтр на вихідному етапі, тому на них ще більше впливають характеристики повного опору динаміків. Крім того, хоча покращено характеристики амплітуди традиційних підсилювачів через негативні відгуки, фазові характеристики не вдалося вдосконалити. Таким чином, ми розробили адаптивний алгоритм оптимізації повного опору динаміків, що виконує коригування до ідеальної відповіді на імпульс за допомогою обробки цифрових сигналів вимірюванням амплітудно-фазових характеристик частоти підсилювача з підключеними динаміками. Цей новий метод забезпечує вирівнювання частотних характеристик амплітуди й фази, чого раніше не могли робити підсилювачі, а також відтворення чіткого об’ємного звуку.

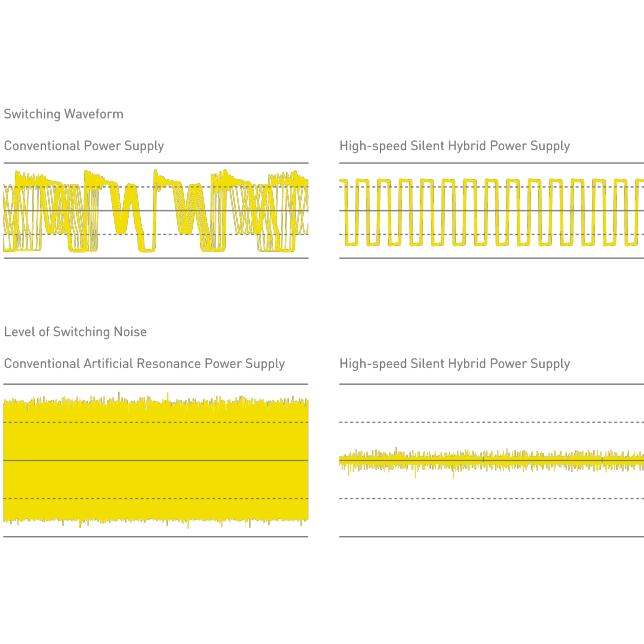

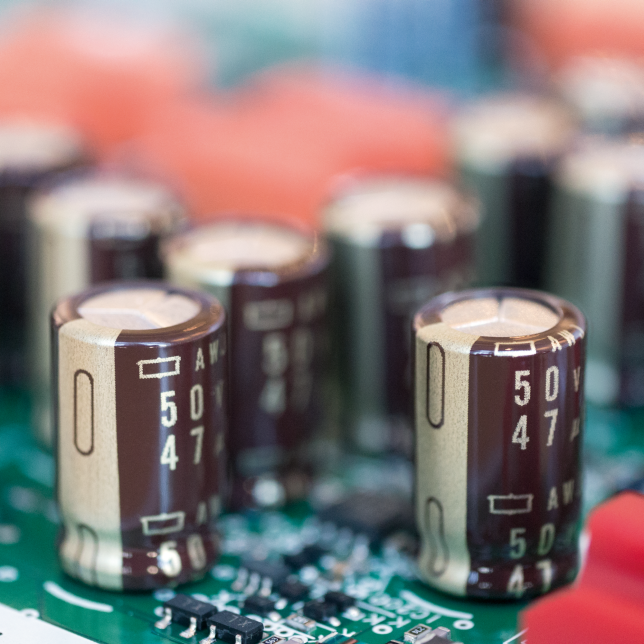

Завдяки традиційному джерелу живлення з режимом перемикача частота перемикання змінюється у відповідь на коливання навантаження для керування часом увімкнення з метою стабілізації вихідної напруги. Ці коливання в частоті перемикання негативно впливають на якість звуку. Щойно розроблене джерело живлення зменшує шуми, що погіршують якість звуку, фіксуючи частоту перемикання. Крім того, виконується подальший етап перемикання джерела за допомогою лінійного регулятора для стабілізації вихідної напруги. В лінійному регуляторі використовуються спеціальні електролітні конденсатори високої чіткості.

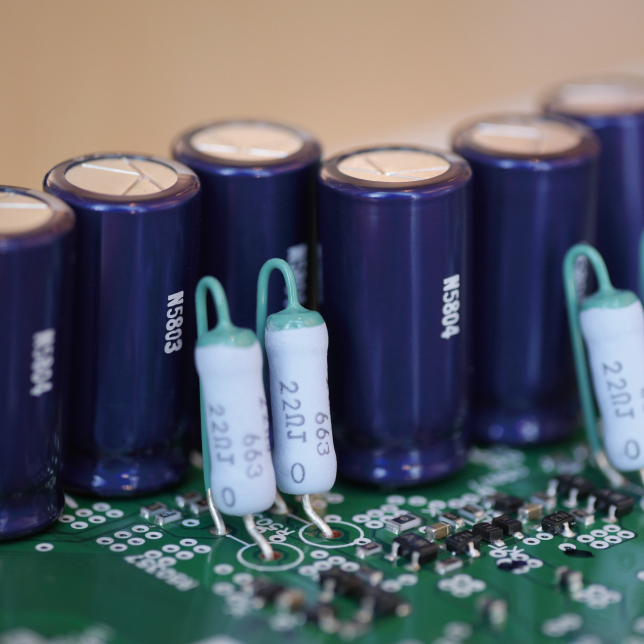

Також наше поточне джерело живлення резонансного типу зменшує рівень шуму під час перемикання. Для поглинання шуму було ретельно відібрано відповідні деталі, як-от конденсатори. Вжито всіх можливих заходів для забезпечення низького рівня шуму та відтворення чіткого звуку.

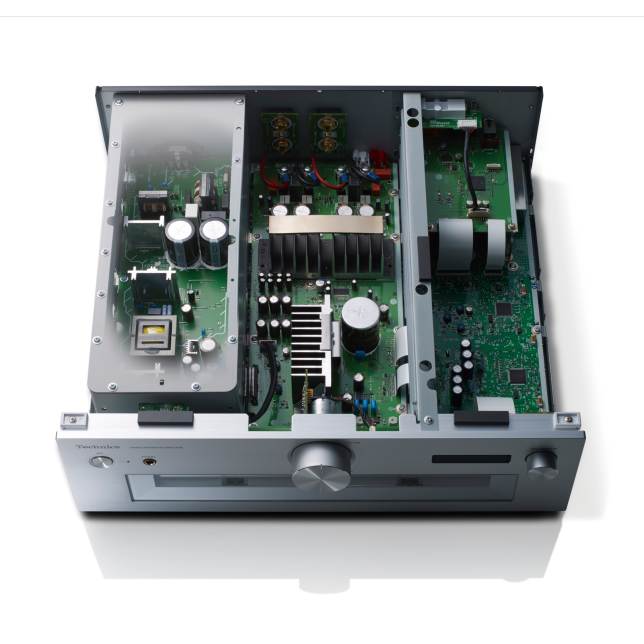

У вбудованих підсилювачах є низка контурів, зокрема контури, які відповідають за вхідні мікросигнали та сигнали, що керують високим струмом, як-от вихідні контури та контури джерел живлення. У пристрої SU-G700 використовується трьохсекційна конструкція з перегородками, установленими між блоками контурів згідно з відповідним рівнем сигналу. Це усуває перешкоди між блоками контурів, забезпечуючи чітку якість звуку. Крім того, зумовлена цією конструкцією жорсткість корпусу приглушує вібрацію електричних деталей, тим самим зменшуючи погіршення якості звуку.

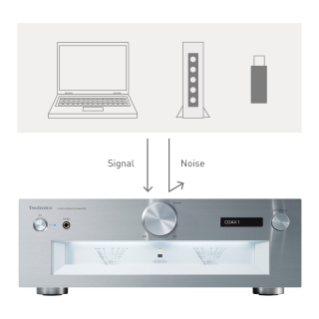

Найкраще джерело живлення для чутливих контурів, як-от генератора тактових сигналів, у нових підсилювачах – повністю ізольоване від шуму або коливань в електромережі. Компанія Technics має багатий досвід ізоляції джерел живлення з використанням акумуляторів. Ця технологія дає змогу створювати попередні етапи підсилювача з наднизьким рівнем шуму.

Вхід PHONO забезпечує низький рівень шуму завдяки використанню диференційної конфігурації паралельного з’єднання польового транзистора першого етапу з низьким рівнем шуму. Крім того, чотирирівневе налаштування підсилення забезпечує вибір найкращого підсилення згідно з виходом картриджа. Це гарантує оптимальне відтворення високоякісних аналогових записаних джерел звуку, підлаштованих під середовище користувача.

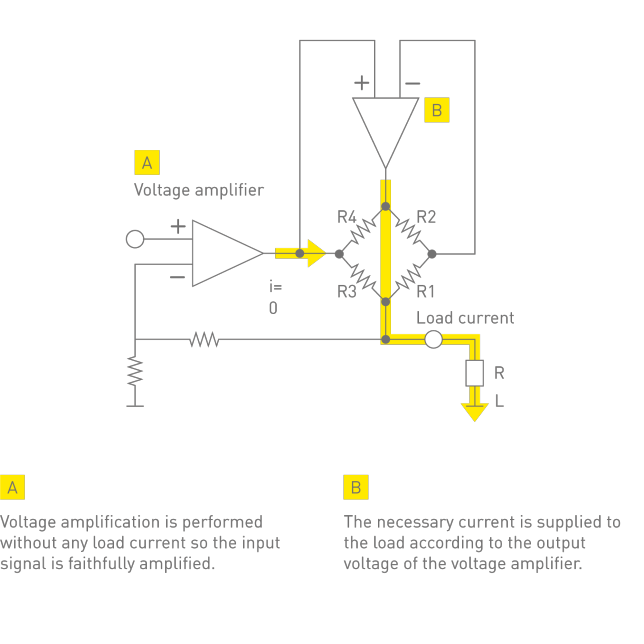

У пристрої SU-G700 використовується підсилювач навушників класу AA з окремими контурами підсилювача для підсилення напруги та струму для аудіосигналу. Для підсилення напруги використовується високоякісний операційний підсилювач, для підсилення напруги відповідає операційний підсилювач із високою здатністю постачання струму, а високоякісний вихідний сигнал PWM, що виводиться із системи JENO Engine, перетворюється в аналоговий із високою точністю, що забезпечує ідеальне керування навушниками. Це дає змогу відтворювати музику з низьким рівнем спотворення та широким діапазоном частот незалежно від повного опору навантаження навушників.

Жорсткий подвійний металевий корпус складається зі сталевого внутрішнього корпусу та сталевого зовнішнього корпусу для зменшення вібрації та шуму, що погіршують чистоту звуку.
Для підтримки важких деталей і компонентів та зниження центра тяжіння для покращеної стійкості внутрішній корпус виконано зі сталевої пластини 1,2 мм завтовшки. Нижню поверхню шафи виготовлено зі сталевої пластини 2 мм завтовшки. Це покращує поглинання вібрації та забезпечує низький центр тяжіння. Передню панель виготовлено з алюмінієвої пластини 7 мм завтовшки для зменшення ефектів електромагнітного шуму.
