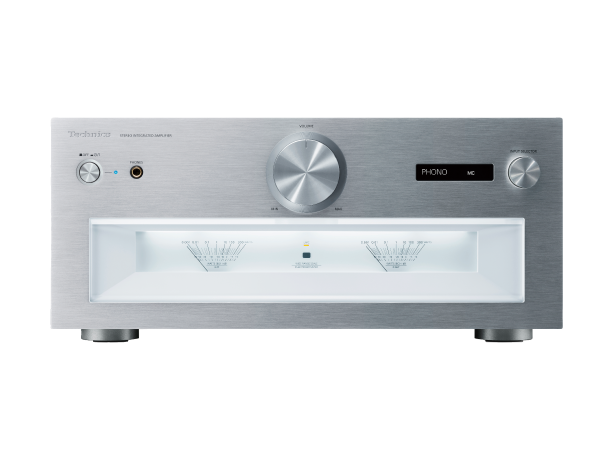

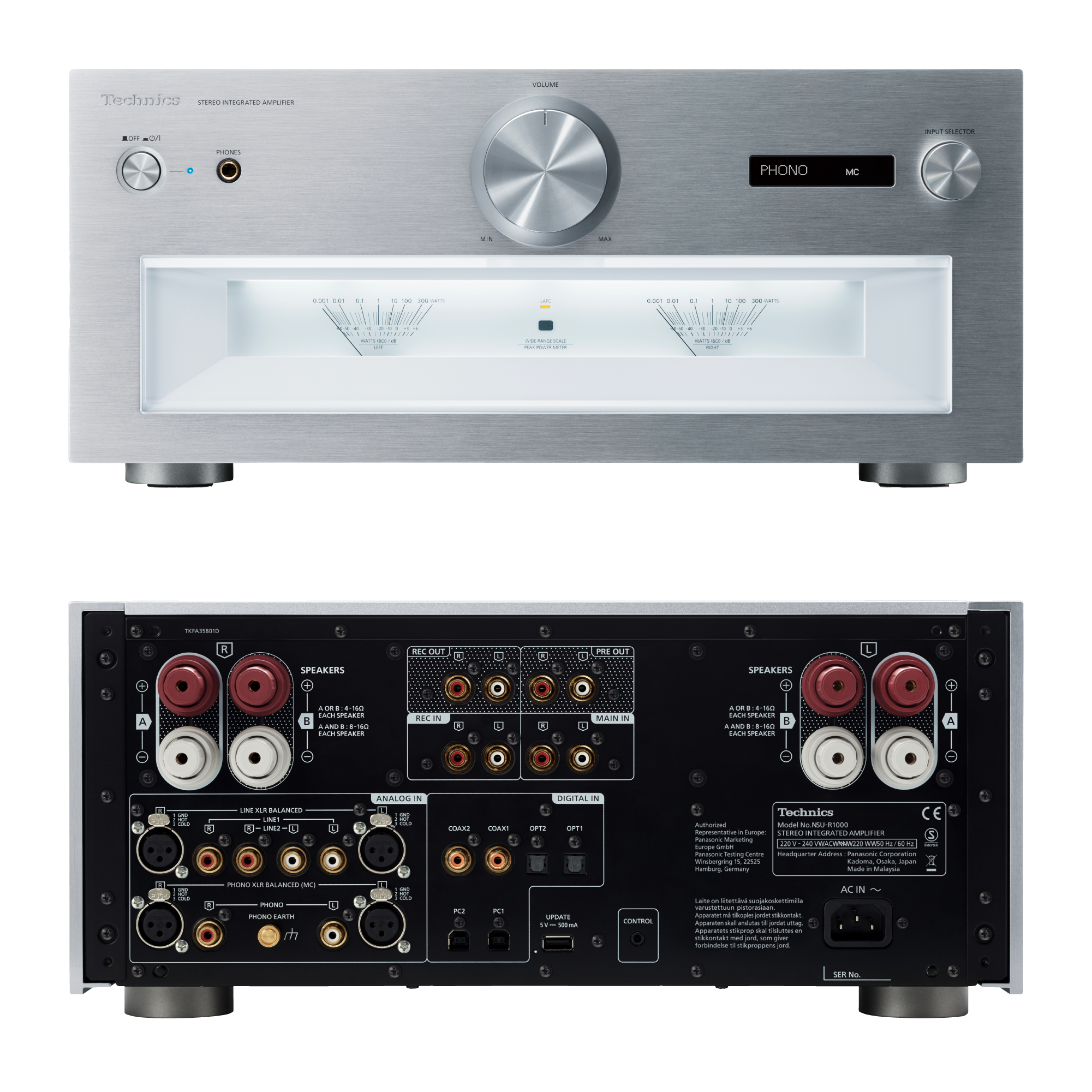

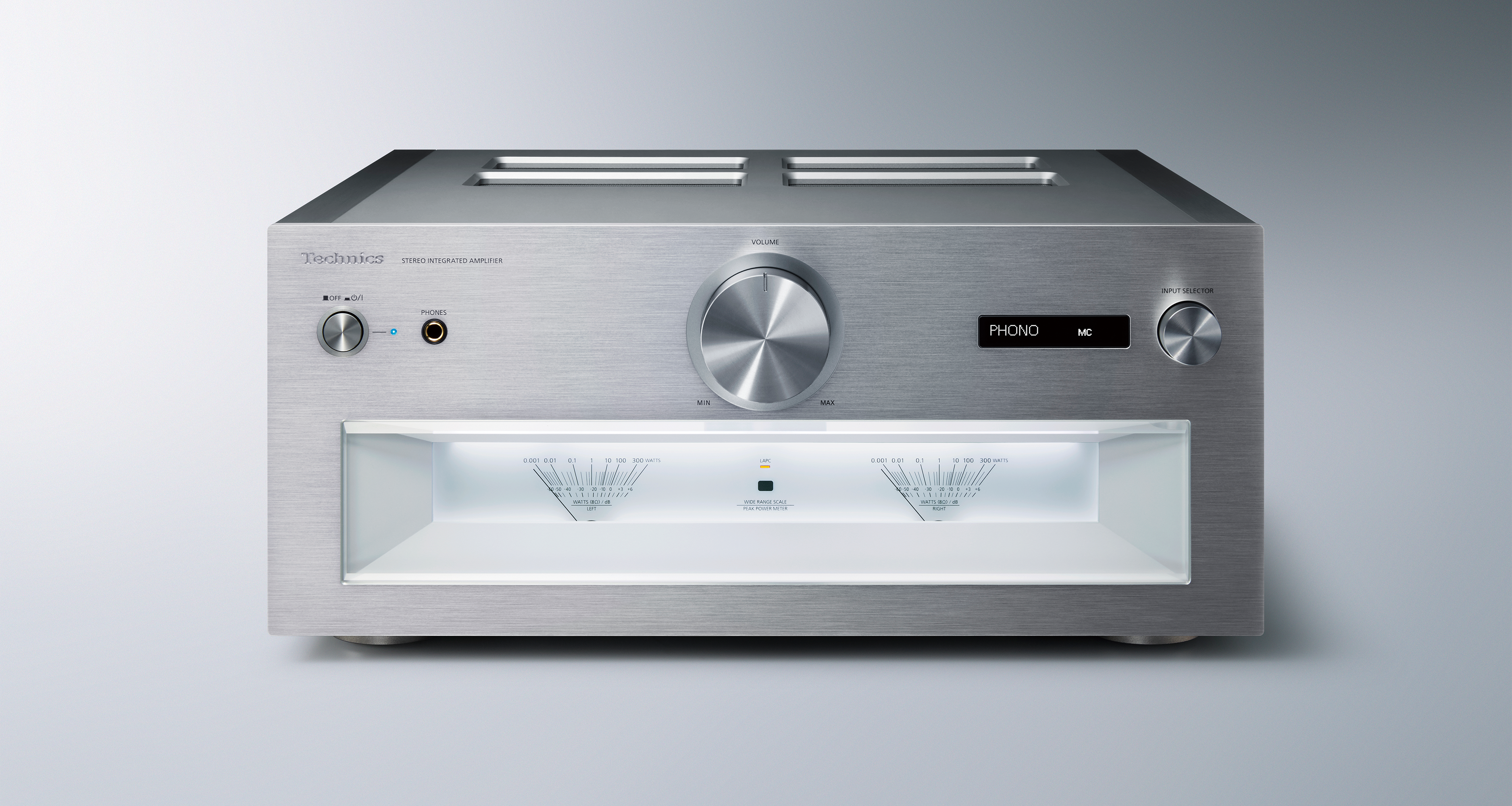

Amplificator integrat stereo SU-R1000

SU-R1000

Clasa Reference

Technics continuă să urmărească obținerea sunetului ideal prin provocarea unor noi detalii sonore realizate de un amplificator complet digital.

Caracteristici

JENO Engine

Jitterul este o cauză majoră de distorsiune în sistemele digitale și este cauzat de o sincronizare greșită a generatoarelor de tact folosite în conversia digital-analogic. Pentru a elimina degradarea sunetului cauzată de jitter, Technics a dezvoltat un circuit original de reducere a jitterului, care cuprinde un generator de tact în sistemul de modelare a zgomotului pentru a reduce jitterul în gama de frecvență joasă și un convertor de înaltă precizie al ratei de eșantionare pentru a suprima jitterul în gama de frecvență înaltă. Astfel, acesta reduce jitterul într-un mod ideal pe întreaga gamă de frecvențe. Acesta funcționează cu un circuit original de conversie PWM (Pulse Width Modulation) de înaltă precizie, optimizând viteza de modelare a zgomotului, gradul și rata de eșantionare și gradația PWM, pentru a converti semnalele de înaltă rezoluție în PWM fără a afecta gama dinamică. Aceste tehnologii permit modelelor de amplificatoare digitale Technics să reproducă nuanțele naturale și delicate ale muzicii.

ADCT
(tehnologie activă de anulare a distorsiunilor)

Circuit Diagram of Digital Amplifier Technology
Tehnologia activă de anulare a distorsiunilor, nou dezvoltată de Technics, extrage și elimină cu precizie distorsiunile din etajul de putere, care sunt generate de rezistența electromotoare a difuzoarelor și de căderile de tensiune. Pe piața audio Hi-Fi, unde un număr nelimitat de sisteme audio poate fi configurat prin combinarea diferitelor componente, amplificatoarele audio high-end trebuie să deservească în mod optim o diversitate de boxe. Tehnologia activă de anulare a distorsiunilor extrage cu precizie distorsiunile prin determinarea diferenței dintre ieșirea terminalelor boxelor și ieșirea procesorului JENO și apoi aplică o corecție la semnalul digital de ieșire, îmbunătățind în acest mod sistemul convențional de amplificare digitală. Acest lucru asigură o forță de acționare puternică a boxelor și de energie acustică, oferind în același timp beneficiile superioare ale unui amplificator digital, cum ar fi zgomotul redus, imaginea sonoră precisă și ambianța sonoră imersivă, indiferent de tipurile de boxe conectate.

Sursă de alimentare silențioasă, cu viteză ridicată

Graph of Super High Speed Switching Power Supply Picture of GaN-FET(left) and SiC Diode(right)
SU-R1000 utilizează o sursă de alimentare în comutație pentru a asigura o alimentare stabilă de tensiune și curent necesare amplificatorului digital. Într-un sistem convențional de sursă de alimentare în comutație, timpul de activare a comutației a fost controlat pentru a stabiliza tensiunea, iar acest lucru face ca frecvența de comutație să fluctueze în funcție de sarcină, rezultând un zgomot de modulație care afectează calitatea sunetului. Sursa de alimentare silențioasă cu frecvență ridicată a eliminat acest zgomot prin fixarea frecvenței de comutație în banda de 400kHz. În plus, în etajul ulterior este prevăzut un regulator cu zgomot foarte redus. Acesta previne diminuarea reglajului care rezultă din frecvența de comutare fixă și împiedică amestecul componentei de zgomot în frecvențele înalte. Rezultatul este o sursă de alimentare cu răspuns ridicat, care are ca rezultat cea mai bună performanță a amplificatorului digital.

Patru surse de alimentare independente

Picture of Pre Amplifier
În SU-R1000, fiecare element care compune sursa de alimentare a fost studiat și revizuit cu atenție pentru o calitate superioară a sunetului. Mai mult, sunt prevăzute patru surse de alimentare independente pentru diferite blocuri de circuite pentru îmbunătățirea suplimentară a calității sunetului. Deoarece SU-R1000 este un amplificator integrat, circuitele interne constau dintr-un etaj de preamplificare și un etaj de amplificare de putere într-un amestec de circuite analogice și digitale. Secțiunea Phono-EQ, care procesează semnale analogice foarte reduse, este deosebit de sensibilă la efectul zgomotului transmis prin rețeaua de alimentare. SU-R1000 utilizează surse de alimentare separate pentru circuitele analogice și pentru circuitele digitale din etajul de preamplificare. De asemenea, utilizează surse de alimentare separate pentru canalele dreapta și stânga în etajul amplificatorului de putere care necesită o putere electrică mare. Cu cele patru surse de alimentare independente, SU-R1000 previne interferențele induse de rețeaua de alimentare între blocurile de circuite și realizează un raport S/N ridicat și o separare foarte bună a canalelor.

Circuit I/O digital/analogic de înaltă clasă

Pictures of component parts for High-grade Digital/Analog I/O Circuit
Secțiunea de intrare phono și secțiunea de intrare analogică au un design cu circuit complet discret. Technics a realizat o dispunere ideală și simetrică a circuitului și a efectuat un reglaj meticulos. Noile circuite previn interferențele dintre canalele dreapta și stânga și realizează o separare excelentă a canalelor. În plus, secțiunea de intrare phono și secțiunea de intrare XLR utilizează o conexiune complet echilibrată pentru a asigura o transmisie de semnal de înaltă puritate cu un efect minim al zgomotului. Circuitul de intrare USB din secțiunea de intrare digitală este echipat cu un condensator din mica de rubin de înaltă calitate și un stabilizator de alimentare cu rezistențe nemagnetice cu peliculă de carbon pentru blocarea bruiajului electric, de exemplu de la un PC, și pentru minimizarea efectului zgomotului extern. Convertorul A/D încorporează un cip de înaltă performanță fabricat de Asahi Kasei Microdevices (AKM) pentru conversie A/D de înaltă precizie. Astfel, SU-R1000 reproduce o calitate remarcabilă a sunetului de la orice sursă de intrare analogică sau digitală.

Șasiu și design pentru rigiditate ridicată

Picture of High Rigidity Chassis and Design
Rigiditatea șasiului a fost îmbunătățită considerabil pentru a suprima vibrațiile carcaseicare sunt, de asemenea, o sursă de zgomot. Șasiul interior prezintă o structură separată cu două etaje. Montată pe etajul superior se află secțiunea amplificatorului de putere care constă în circuitul de amplificare și circuitul de alimentare al acestuia. Instalată pe etajul inferior se află secțiunea de preamplificare care cuprinde etajul de intrare analogic, inclusiv egalizatorul Phono, etajul de intrare digital, precum și sursele de alimentare pentru aceste circuite. Nu numai etajele superior și inferior, ci și blocurile individuale de circuite sunt separate unul de celălalt prin panouri de ecranare din oțel. Aceste panouri de ecranare din oțel servesc, de asemenea, ca plăci de întărire pentru consolidarea rigidității întregului șasiu. La exterior, panoul frontal are o grosime de 10 mm, în timp ce panourile laterale și panoul superior sunt realizate din plăci de aluminiu tratate cu alumit de 6 mm grosime. Acestea au îmbunătățit, de asemenea, rigiditatea și rezistența la vibrații. Izolatorii care susțin șasiul sunt realizați din fontă cu caracteristici excelente de atenuare a semnalului. În ansamblu, piesele și materialele de mai sus îmbunătățesc calitatea semnalelor interne și elimină efectele vibrațiilor externe la cele mai înalte niveluri.

Terminale de intrare și ieșire realizate din piese de înaltă calitate selectate cu atenție
- Terminale pentru difuzoare concepute pentru a permite conectarea cablurilor de difuzoare cu diametru foarte mare
- Terminale de tip "Y-lug" pentru asigurarea unei conexiuni fiabile a cablurilor
- Terminale de intrare balansate analogice fabricate de Neutrik și terminale de intrare PHONO XLR (exclusiv pentru doze MC)
- Terminale de intrare analogică cu piese din alamă prelucrată, placate cu aur

Design rafinat de la Technics
- Panoul frontal atractiv, decorat cu finisaje de suprafață de înaltă calitate de tip hairline și echipat cu un vumetru iconic, mare, cu două ace
- butoane de reglare a volumului și selecție a sursei realizate din piese prelucrate din din aluminiu masiv și atent finisate

Egalizator Phono inteligent

Graphic of Crosstalk Canceler
Egalizatorul inteligent Phono EQ instalat în SU-R1000 utilizează tehnologia de îmbunătățire a calității sunetului pentru DSP, pe care Technics a dobândit-o prin dezvoltarea LAPC, pentru a obține o calitate ridicată a sunetului care nu este posibilă cu egalizatorul Phono analogic. Această tehnologie conține trei elemente: 1. Curbă de egalizare precisă, 2. Crosstalk Canceller (anulare a diafoniei) și 3. Optimizarea semnalului. Aceste funcții pot fi activate/dezactivate în funcție de preferințele utilizatorului.

Inspiraţi-vă

Specificaţii

Dimensiuni și greutate

Înălțime
191mm
Lățime
430mm
Adâncime
459mm
Greutate
22.8kg

*Aprox.

JENO Engine (Jitter Elimination and Noise-shaping Optimisation) - Procesor JENO ´eliminarea zgomotului și optimizarea caracteristicii zgomotului)

ADCT (tehnologie activă de anulare a distorsiunilor)

LAPC (Calibrare adaptivă a fazei încărcării)

Sursă de alimentare silențioasă, cu viteză ridicată

Patru surse de alimentare independente

Egalizator Phono inteligent

Tehnologie digitală precisă

  • JENO Engine (Jitter Elimination and Noise-shaping Optimisation) - eliminarea zgomotului și optimizarea caracteristicii zgomotului
    LAPC (Load Adaptive Phase Calibration) - calibrare adaptivă a fazei în funcție de sarcină
    Sursă de alimentare silențioasă cu frecvență ridicată
    Generator de frecvență alimentat de la baterie
    Tehnologie silențioasă a semnalului
    Îmbunătățirea sursei de alimentare

Design Technics Propriu

  • Cutie cu rigiditate ridicată
    Configurație cu trei secțiuni

Putere de ieșire FTC

  • 150W + 150W ( 1kHz, T.H.D. 0.5 %, 8Ω, 20kHz LPF ),
    300W + 300W ( 1kHz, T.H.D. 0.5 %, 4Ω, 20kHz LPF)

Sensibilitate intrare/impedanță intrare

  • LINE 200 mV / 22 kΩ, PHONO (MM) 2.5 mV / 47 kΩ, PHONO(MC) 300uV /100Ω

Răspuns în bandă de frecvenţă

  • LINE 5 Hz-80 kHz (-3 dB, 8 Ω),
    PHONO (MM) 20 Hz - 20 kHz (RIAA DEVIATION ±1 dB, 8 Ω)
    DIGITAL 5 Hz - 80 kHz (-3 dB, 8 Ω)

Impedanță sarcină

  • 4 Ω-16 Ω

Terminal intrare analogică

  • LINE x 2 (LINE 1, LINE2), LINE XLR Balansat x1, PHONO (MM/MC) x1, PHONO XLR Balansat (MC) x1, MAIN IN x1, REC IN x1

Terminal intrare digitală

  • Optical digital x2 (OPT 1, OPT 2) , Coaxial digital x2(COAX 1, COAX 2), USB-B x2 (PC 1, PC 2)

Terminal ieșire analogică

  • PRE OUTx1, REC OUT x1

Ieşire căşti

  • Da, stereo Φ6,3 mm

suportă Codec

  • USB 2.0 de mare viteză, USB Audio Class 2.0, mod asincron

Codec acceptat

  • PCM

    • Da (32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 kHz / 16, 24, 32 biți)
  • DSD

    • Da (2,8 MHz, 5,6 MHz, 11,2 MHz, 22,4 MHz* *Doar modul nativ ASIO)

Sursă de alimentare

  • AC 220-240 V, 50 Hz / 60 Hz

Consum de energie

  • 220 W

Dimensiuni (L x Î x A)

  • 430 mm × 191 mm × 459 mm

Greutate

  • Aprox. 22.8 kg

Accesorii

  • Telecomandă, disc de calibrare, cablu CA, manual de utilizare
