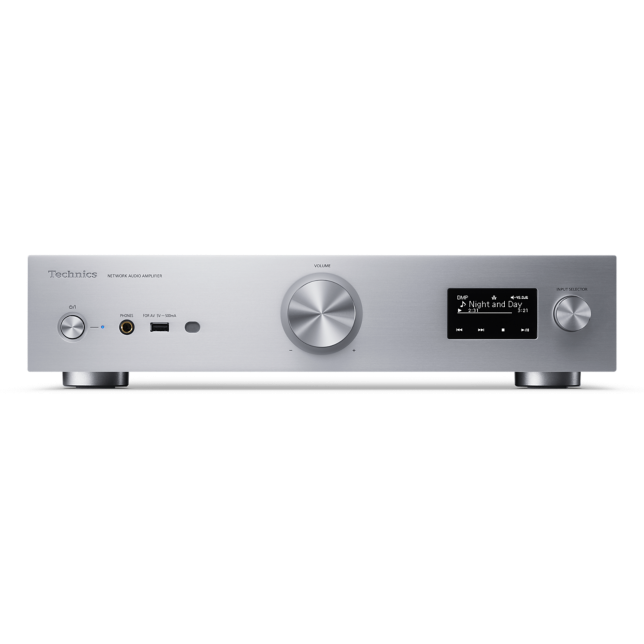

Amplificador de áudio de rede SU-GX70

O modelo SU-GX70 utiliza um amplificador totalmente digital equipado com a conhecida tecnologia digital de áudio da Technics. O seu sistema de transmissão digital processa sinais de uma forma totalmente em todas as fases, da entrada à saída. Em comparação com a tecnologia analógica, este sistema apresenta uma suscetibilidade menor relativamente à degradação de sinal provocada por ruídos externos, assegurando uma transmissão de sinal mais precisa. Além de fornecer áudio digital de alta resolução, este processamento de sinal preciso também mantém a textura sonora característica dos discos analógicos.

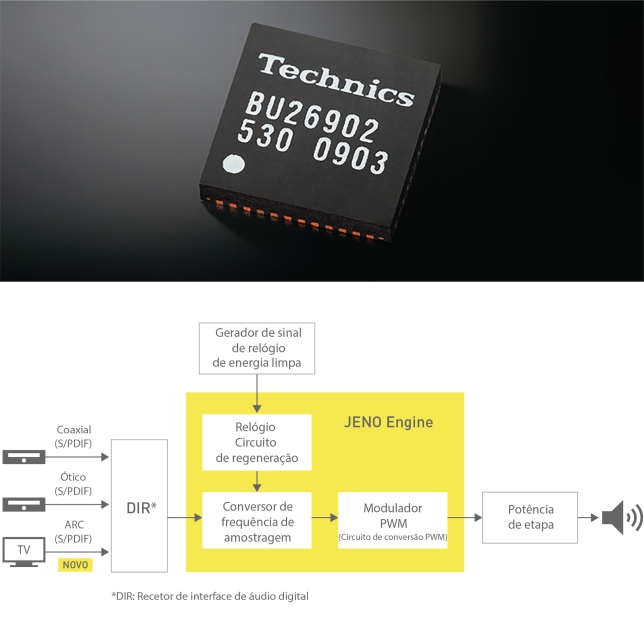

O HDMI ARC (canal de retorno de áudio) foi também equipado com um JENO Engine, o primeiro instalado num produto da Technics. Tal ajuda a minimizar a degradação da qualidade de som provocada por vibração durante a transmissão de sinais de áudio digitais (S/PDIF), assegurando um nível excecional de nitidez para áudio em TV.

A impedância das colunas muda a cada frequência, necessitando de um amplificador de potência para acionar as colunas sem afetar as características das colunas. No entanto, os amplificadores digitais convencionais são ligados a colunas através de filtros de low-pass na fase de saída. Como tal, são ainda mais afetados pelas características de impedância das colunas. Além disso, embora as características de amplitude de feedback negativo dos amplificadores convencionais tenham sido otimizadas, não foi possível otimizar as características de fase.

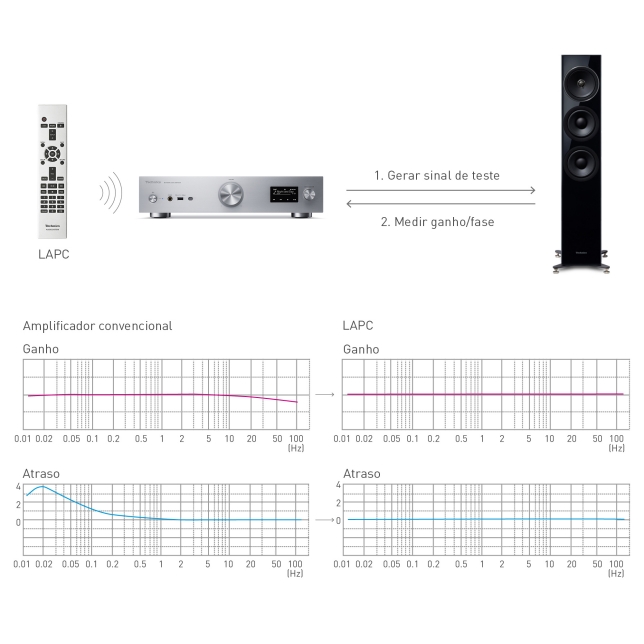

Como tal, desenvolvemos um algoritmo de otimização adaptável da impedância de colunas que corrige a resposta aos impulsos através de processamento do sinal digital via medição das características de amplitude-fase da frequência do amplificador com as colunas ligadas. Esta técnica permite efetuar o nivelamento das características de amplitude e fase (algo previamente não efetuado pelos amplificadores), proporcionando também um som vibrante com uma expressão espacial rica.

O design da fonte de alimentação é fundamental em sistemas de áudio com amplificadores, circuitos digitais e outros componentes semelhantes. De forma a eliminar os efeitos adversos no amplificador, o modelo SU-GX70 está equipado com uma fonte de alimentação dedicada para os circuitos do amplificador de potência, independente de todos os outros circuitos. Como tal, foram utilizados os mesmos condensadores eletrolíticos dos modelos premium na fonte de alimentação dedicada do amplificador e nos componentes do amplificador de potência.

O modelo SU-GX70 utiliza uma fonte de alimentação de comutação rápida de aproximadamente 130 kHz. O aumento da frequência de comutação minimiza a interferência do ruído durante a reprodução de música. Tal proporciona uma fonte de alimentação com uma elevada capacidade de resposta para sinais de áudio e um acionamento otimizado das colunas.

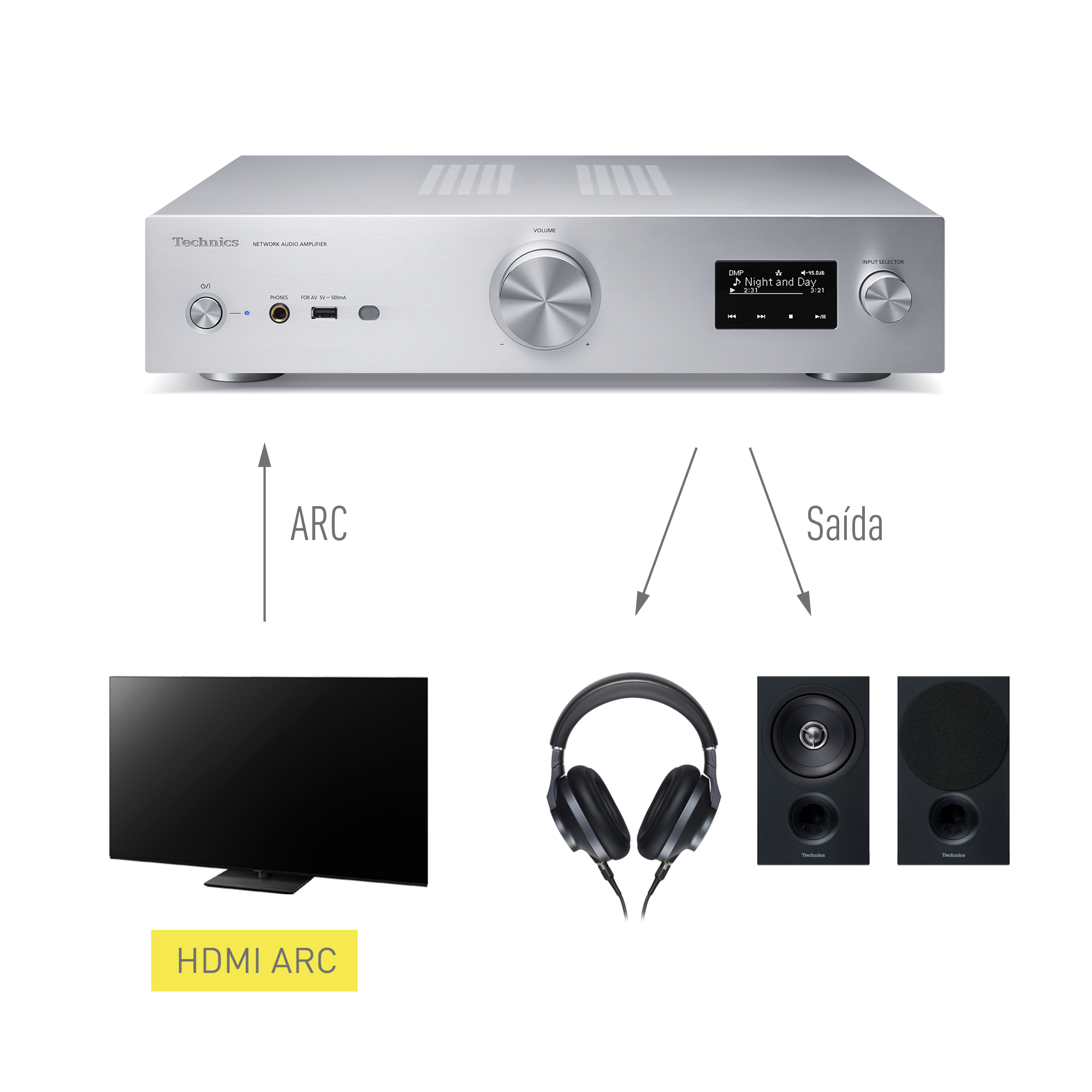

Para o modelo SU-GX70 receber sinais de áudio através de HDMI ARC (canal de retorno de áudio), devido às especificações, os sinais de vídeo têm de originar primeiro do modelo SU-GX70. No entanto, a saída destes sinais pode provocar ruído indesejado.
Como tal, os sinais de vídeo são fornecidos pelo SU-GX70 a baixa velocidade e o valor digital da cor de cada pixel é definido como zero. Tal assegura um funcionamento de baixa pressão entre os dispositivos de transmissão/receção de HDMI, impedindo a geração de ruídos indesejados a partir dos sinais de vídeo. Qualquer impacto negativo na qualidade de som é também reduzido. Além disso, a transmissão de sinais entre a TV e o JENO Engine através da via mais curta minimiza qualquer impacto adicional provocado pela vibração. Este mecanismo é exclusivo da Panasonic/Technics como licenciantes de HDMI.

No modo Pure Amplification, desligara fonte de alimentação da rede e os circuitos de HDMI remove qualquer tipo de ruído originário do dispositivo ou da antena. Tal assegura uma experiência de reprodução de música ainda mais nítida.

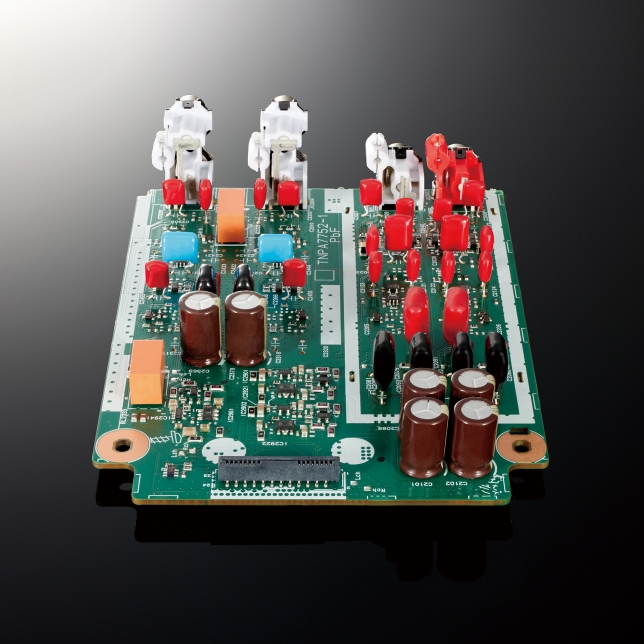

O circuito de amplificação discreto utilizado no modelo SU-GX70 foi redesenhado e adaptado a partir do circuito utilizado no modelo SU-R1000, tendo sido utilizado o mesmo esquema simétrico.
Além disso, também foram adotadas outras peças de áudio de alta qualidade utilizadas no modelo SU-R1000, como FETs de baixo ruído, resistências de película fina, condensadores em película e condensadores eletrolíticos. Desta forma, o dispositivo foi aperfeiçoado de uma forma incrivelmente detalhada.
