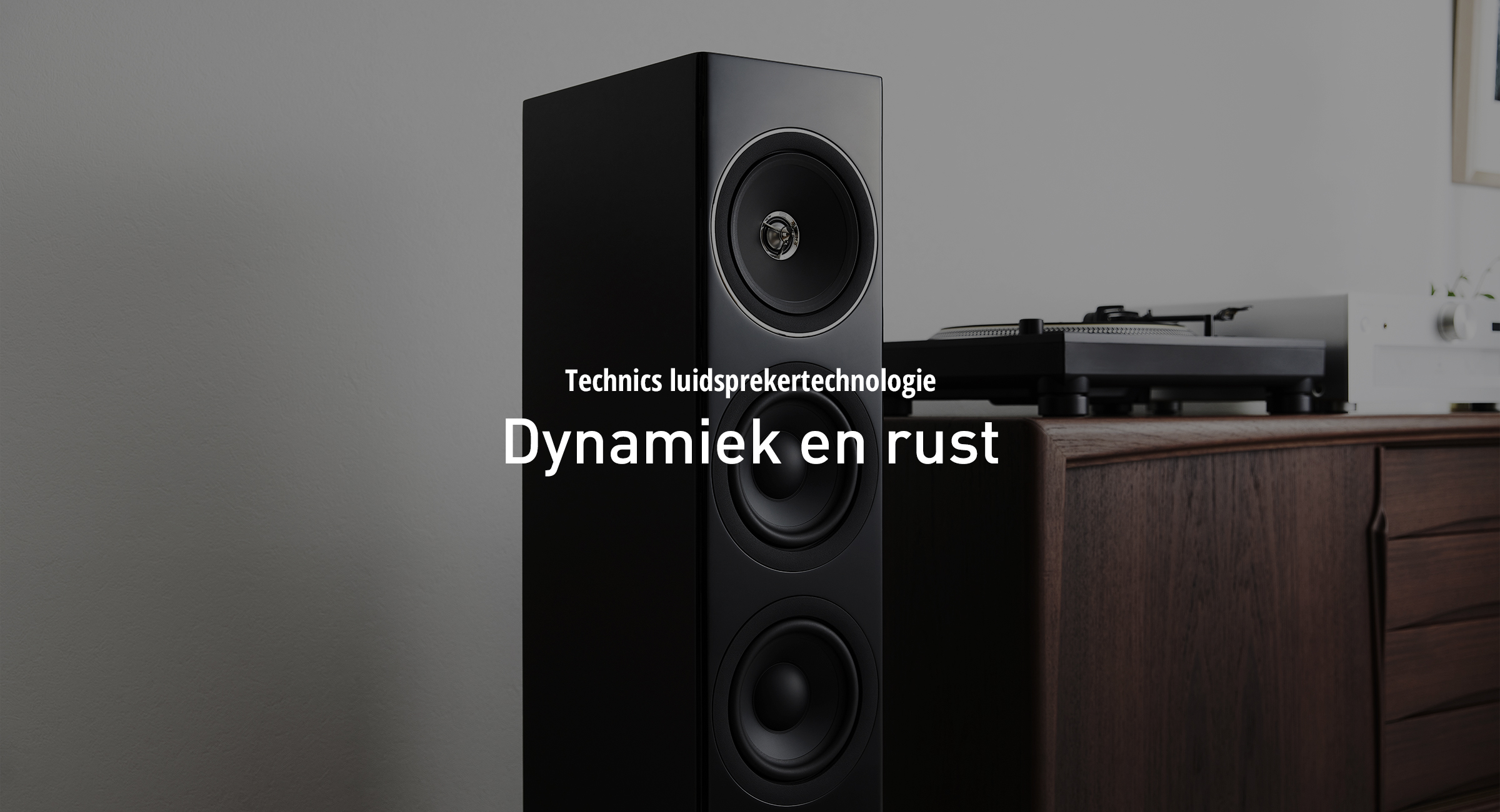

Technics luidsprekertechnologie – Dynamiek en rust

Technics luidsprekertechnologie – Dynamiek en rust

Rek de grenzen van geluid nog verder op met de ontwikkeling van Technics’ Point Sound Source en het lineaire faseontwerp.

Luidsprekers van Technics streven naar nauwkeurige aansturing en een ‘stil’ behuizingsontwerp (s instead of t in the middle) dat ongewenste vibraties en lawaai elimineert.
Door ons legendarische Point Sound Source en lineaire faseontwerp te verbeteren door zowel theoretische als echte luisterervaring, verleggen we de grenzen van geluidsreproductie.

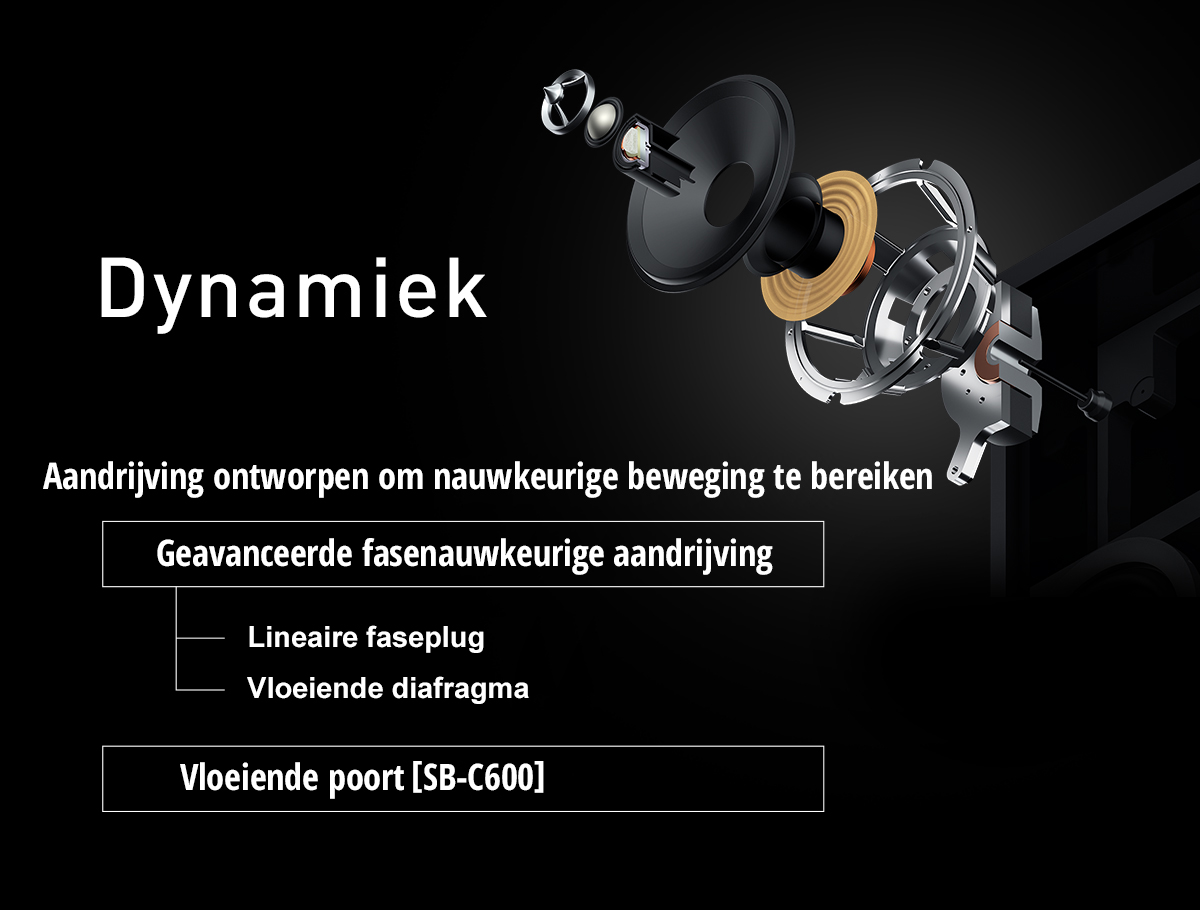

Dynamiek
Rust

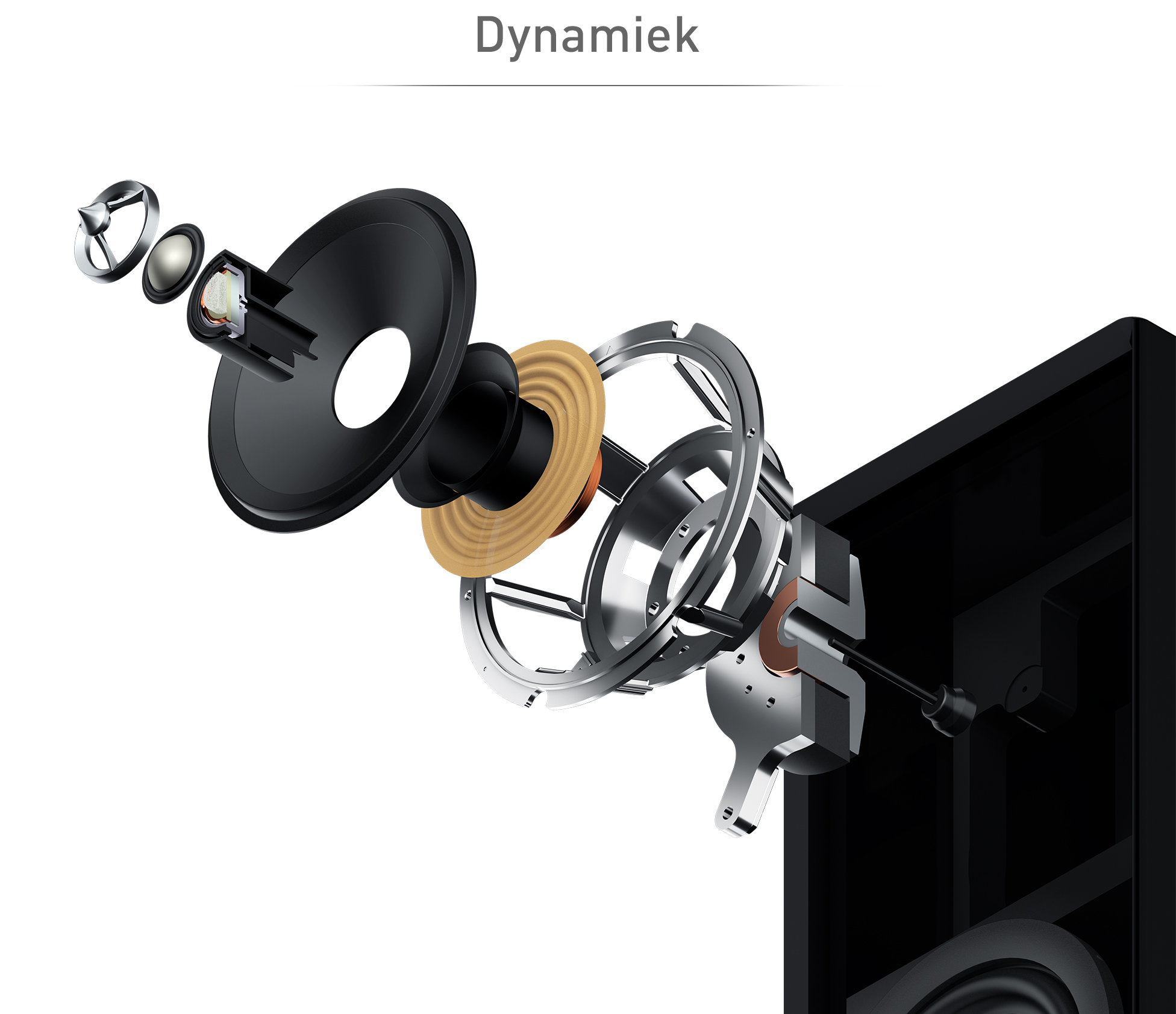

Dynamiek

De 2-weg coaxiale luidsprekereenheid is ontworpen voor een levendig geluidsbeeld en soepel, emotioneel afspelen van muziek.

Geavanceerde fasenauwkeurige aandrijving

Om muziek te reproduceren met een verbeterde ruimtelijke geluidsexpressie is vereist dat de golffronten van het geluid uit de luidspreker op elkaar zijn afgestemd als ze de luisteraar bereiken, ongeacht hun luisterpositie. Door het Point Sound Source-ontwerp kunnen we dit bereiken.

Om Point Sound-reproductie te realiseren hebben we een coaxiale configuratie gebruikt en deze gekoppeld aan onze originele lineaire faseplug om de fases op elkaar af te stemmen. Het vloeiende diafragma, met een ondiep diafragma en soepele hoeken, minimaliseert geluidsweerkaatsing.
De 2-weg coaxiale luidspreker is ontwikkeld voor het reproduceren van het midden tot hoge frequentiebereik. Dit maakt een helder geluidsbeeldlocalisatie mogelijk en een hoogwaardige geluid voor een soepele, emotierijke musiekervaring. Het is ook de volgende stap in het eindeloze streven van Technics naar perfectie in Point Sound Source en lineaire fasetechnologie.

Lineaire faseplug

Lineaire faseplug

Onze originele akoestische plug is te vinden aan de voorkant van het tweeterdiafragma en biedt geluid met hoge resolutie en een groot klankbeeld. De punt van de lineaire faseplug is gemaakt van een messinglegering van hoge dichtheid met een hoge modulus. Dit voorkomt dat de stekker onnodig vibreert door trillingen uit de middenbereikeenheid, en zorgt zo voor helder, onvervormd geluid.

Doorsnede van de lineaire faseplug

Doorsnede van de lineaire faseplug

(1) Corrigeert de faseverschuiving die verspreid wordt door de bovenkant van het koepelvormige diafragma.

(2) Vertraagd de snelheid waarmee het golffront zich verplaatst in het centrum (equaliser-kant) en genereert een sferische golf door het aanpassen van de timing van het golffront an de kant van het middenbereikdiafragma.

(3) Geleid de sferische golf naar voren zonder het golffront teniet te doen.

Akoestische effecten van de lineaire faseplug.

Door het ontwerp dat gebaseerd is op CAE-akoestische analyse elimineert de lineaire faseplug faseverschuiving en produceert een ideale sferische golf.

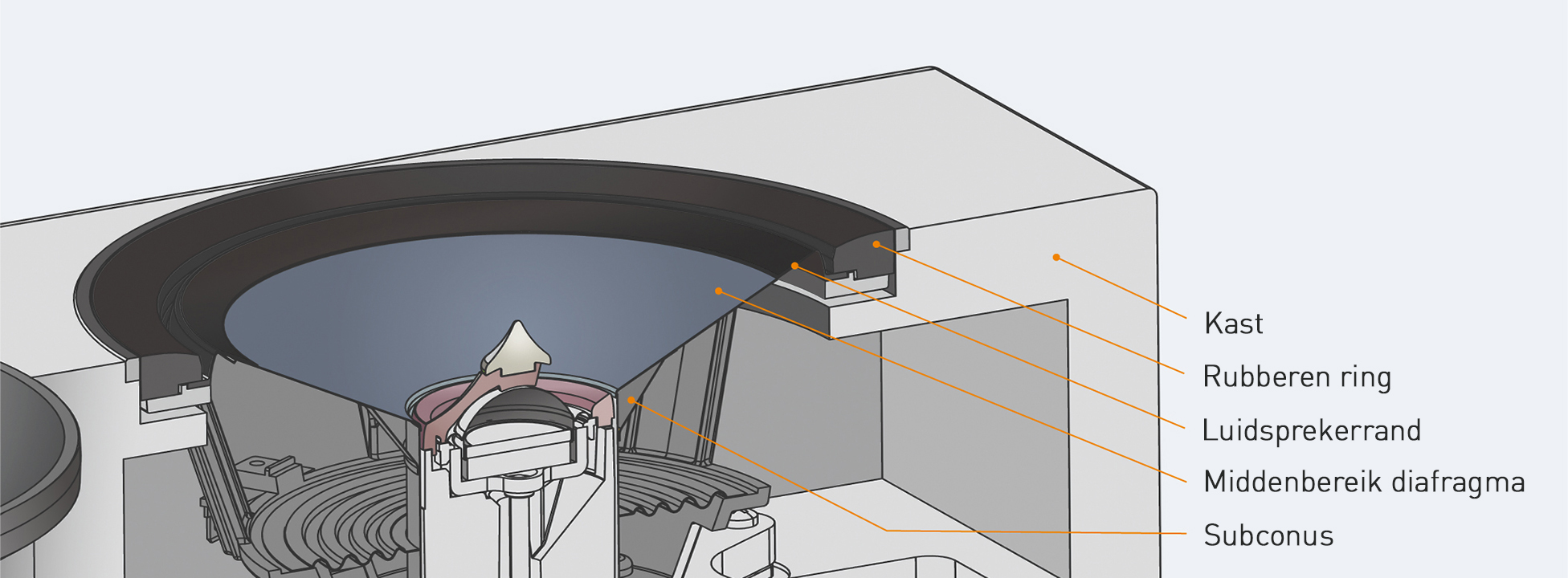

Vloeiende diafragma

Als een geluidsgolf zich verplaatst over een onregelmatig oppervlak wordt het golffront verstoord, wat resulteert in aftakeling van de frequentie. Dit heeft vooral effect op hoge frequenties met korte golflengtes.
De diafragma van de middenbereikeenheid, die onderdeel is van de coaxiale luidsprekereenheid, heeft een ondiepe vorm met een gladde rand om de geluidsweerkaatsing te verminderen zodat de verstoring van de geluidsgolven geproduceerd door het diafragma wordt geminimaliseerd, wat resulteert in uitstekende frequentierespons, superieure fase-eigenschappen en brede geluidsverdeling.
Deze configuratie bereikt een breder klankbeeld en een rijker, soepel midden tot hoog frequentiebereik.

Vloeiende diafragma

Minimalisatie van de luchtstroomverstoring vlakbij de basreflexpoortopening voor het reproduceren van basfrequenties met weinig ruis en uitstekende respons.

Vloeiende poort (SB-C600)

Conventionele basreflexpoorten produceren een grote vortex in de luchtstroom wat zorgt voor een vervelende ruis met hoge frequentie. Technics gebruikt een methode om de luchtstroom te controleren die gebruikt wordt bij vleugels van vliegtuigen om de doorsnede van de vloeiende poort te ontwerpen aan de hand van analyse van de luchtstroom. Deze vorm is optimaal ontworpen om de luchtstroomverstoring te minimaliseren bij de opening en zorgt voor een hoogwaardige basreproductie met minimale ruis en uitstekende respons.

De basreflexpoort van de SB-C600 (vloeiende poort)

De basreflexpoort van de SB-C600 (vloeiende poort)

Geribbeld ontwerp (vinnen)

Geribbeld ontwerp (vinnen)

Luchtstroomsimulatie voor de vloeiende poort van de SB-C600

Luchtstroomsimulatie voor een conventionele poort

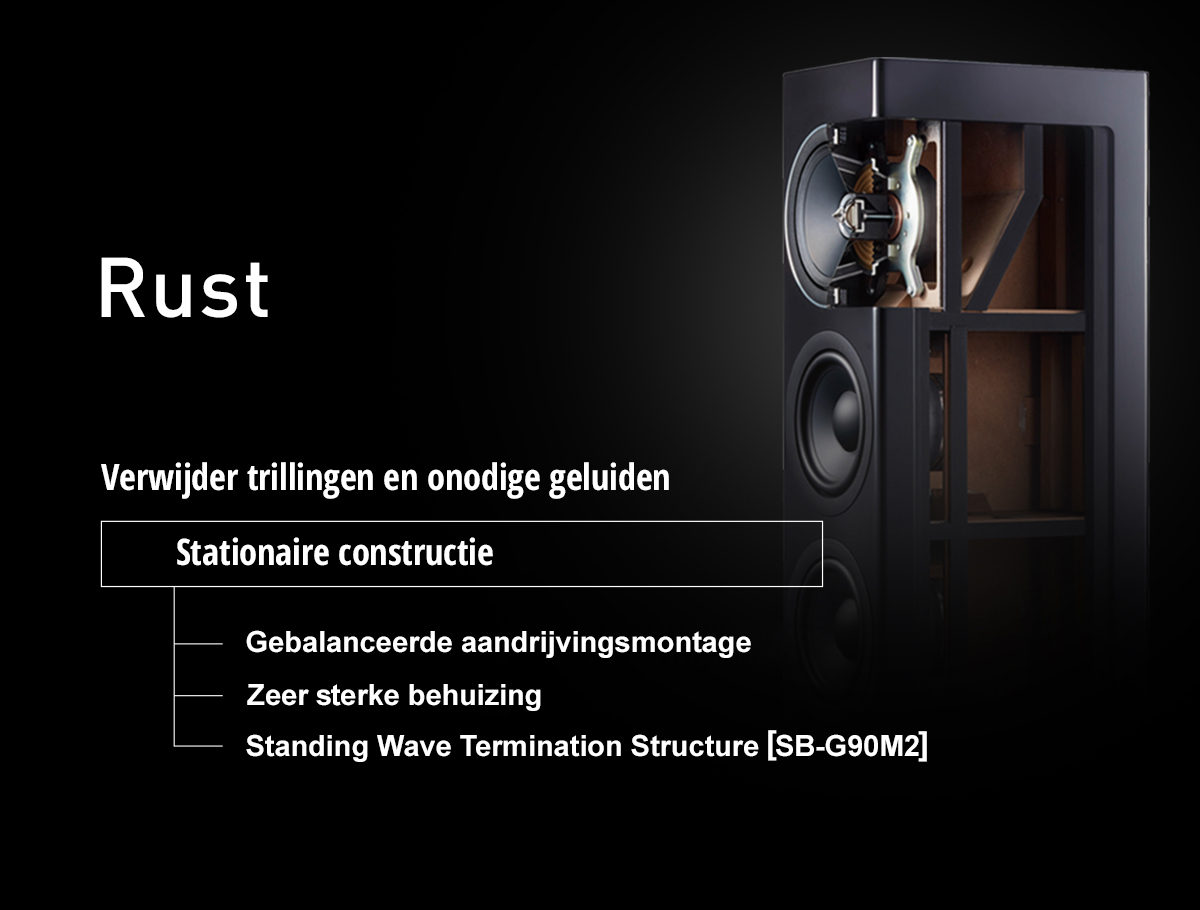

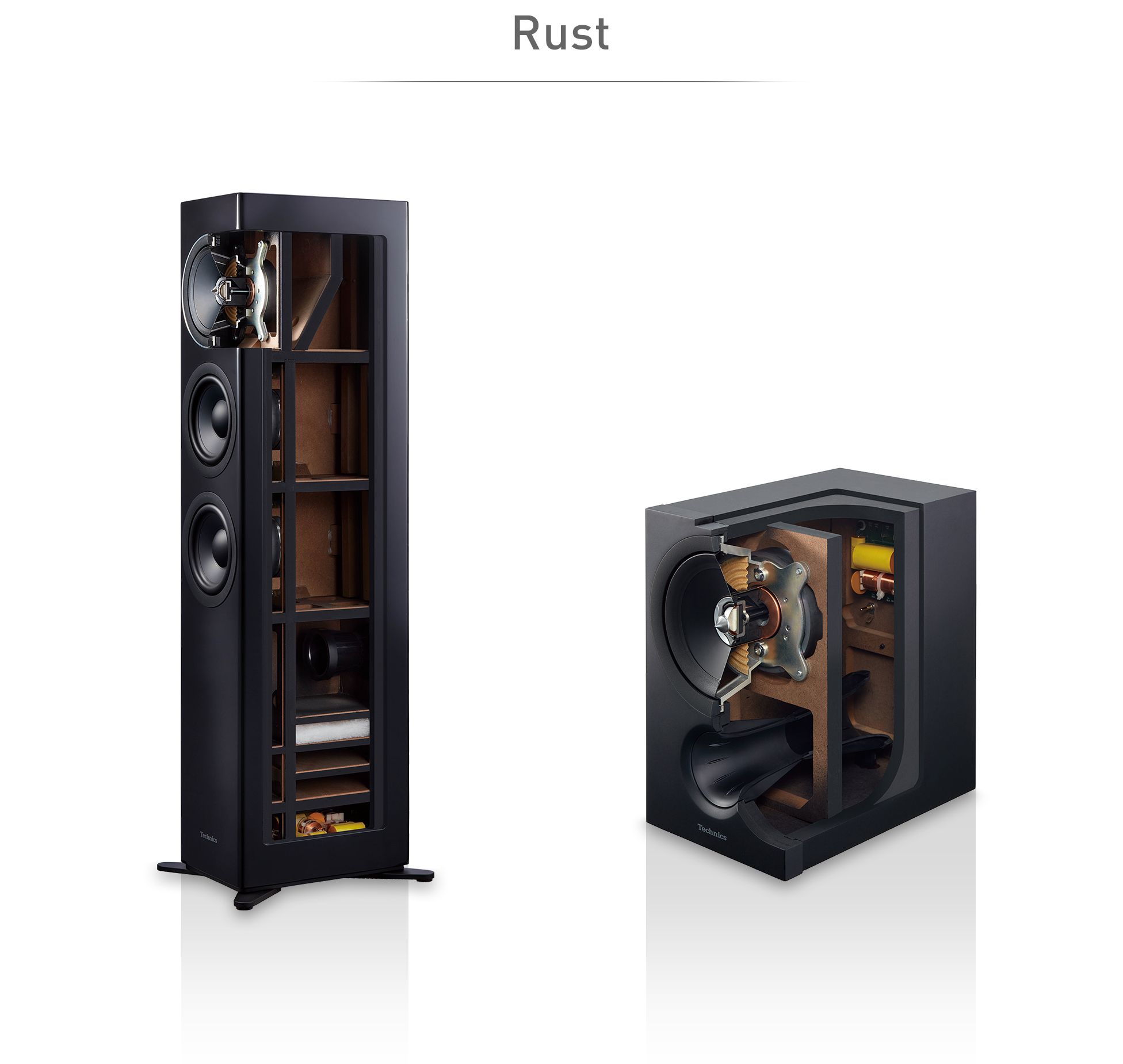

Rust

Hoge rigiditeit en originele constructie voor grondig verwijdering van ongewenste geluiden

Stationaire constructie

Het luidsprekersysteem verwijdert grondig de ongewenste trillingen en ruis die de geluidsreproductie negatief beïnvloeden.
We hebben ons Balanced Driver Mounting Architecture doorontwikkeld met CAE-analyse voor correcte modulatie van het diafragma door het zwaartepunt van de aansturing van de speakers nauwkeurig te bepalen. We hebben ook de algehele rigiditeit van de kast verbeterd zodat het geen ongewenste trillingen veroorzaakt.
De Standing Wave Termination Structure in de SB-G90M2 verbetert de levendigheid van het geluid.

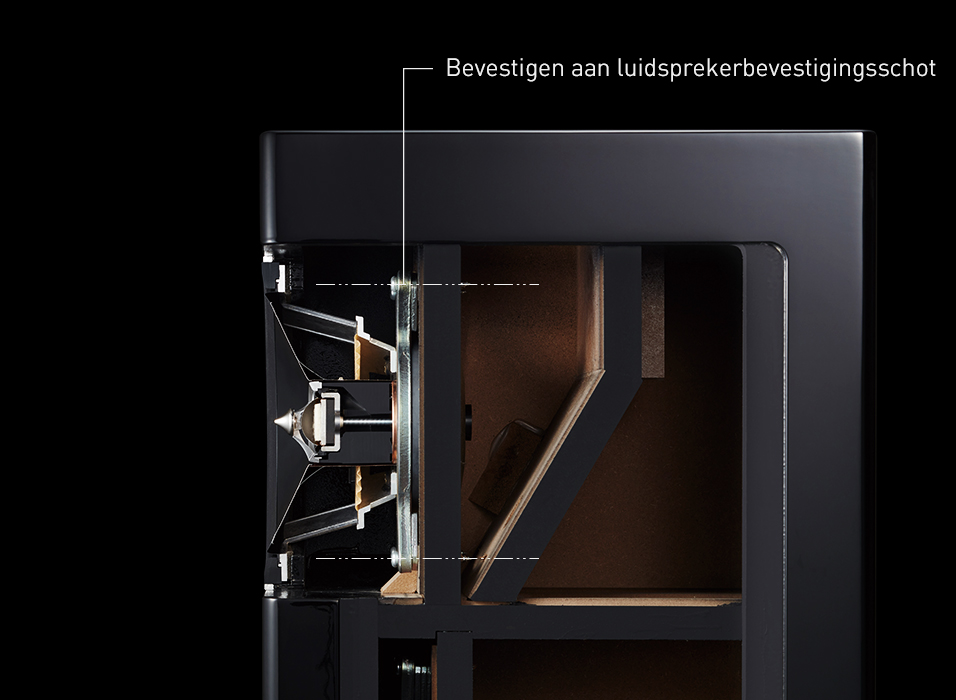

Balanced Driver Mounting Architecture

Ongewenste trillingen veroorzaakt door het luidsprekerbevestigingsschot zijn nog verder verminderd door het verbeteren van de ventilatiegaten met CAE en door de wooferbevestigingsschotuit een stuk de bodemplaat te laten penetreren voor hogere rigiditeit.
Daarnaast verbeteren de geoptimaliseerde ventilatiegaten de geluidsverdeling van de achterkant van de luidspreker voor verbeterde respons. Het coaxiale luidsprekerbevestigingsschot wordt gescheiden van de wooferbevestigingsschot om wederzijdse interferentie te elimineren.
Samen verbeteren zij de frisheid en de driedimensionale presentatie van het geluid.

Balanced Driver Mounting Architecture

Standing Wave Termination Structure
(SB-G90M2)

Een resonantie, een staande golf genoemd, wordt gewoonlijk gegenereerd in de luidsprekerbehuizing op een bepaalde frequentie, wat bepaald wordt door de behuizingsgrootte. De meest normale methode om staande golven te elimineren is het installeren van geluidsabsorberend materiaal binnenin de behuizing. Echter, omdat dit materiaal ook geluiden en frequenties absorbeert die geen staande golven produceren, en kan ten koste gaan van iets van de dynamiek of levendigheid van het gereproduceerde geluid.
Om dit tegen te gaan hebben we een pad voor geluid over de onderkant van de woofer om de staande golven te geleiden. Er is geluidsabsorberend materiaal geïnstalleerd langs het pad waar het geluid zich het snelst voortplant. Dit zorgt voor een efficiënte verwijdering van staande golven, die de oorzaak zijn van resonantiepieken, met gebruik van een minimale hoeveelheid geluidsabsorberend materiaal. Technics heeft deze structuur gepatenteerd, waarmee het gebruik van alle noodzakelijke informatie mogelijk wordt om muziek accuraat te reproduceren zodat het systeem een levendiger een meer natuurlijk midden en laag frequentiebereik.

Standing Wave Termination Structure

Zeer sterke behuizing

We hebben de rigiditeit van de behuizing verbeterd door het installeren van een luidsprekerbevestigingsschot. De SB-G90M2 heeft ook meerdere horizontale versterkingen voor een nog stevigere dwarsstructuur.
Door het lagere zwaartepunt en de toevoeging van een ongeveer 400 mm dikke basis die de trillingen in de gehele behuizing absorbeert minimaliseert trillingen met lage frequentie.

Zeer sterke behuizing
