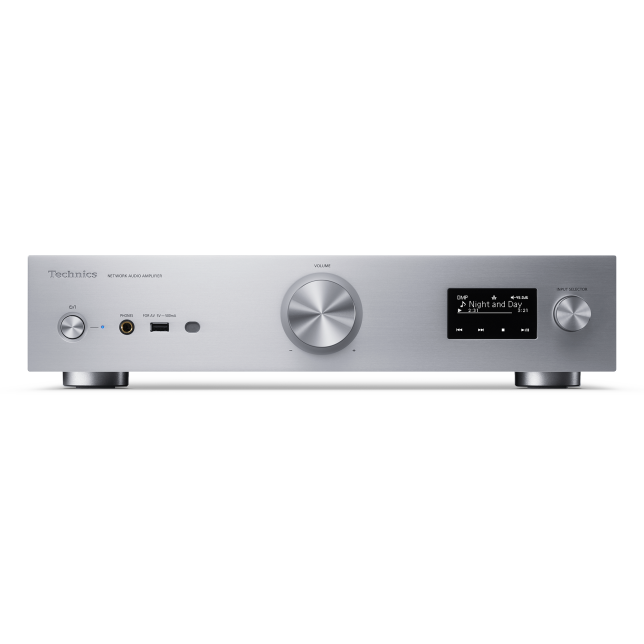

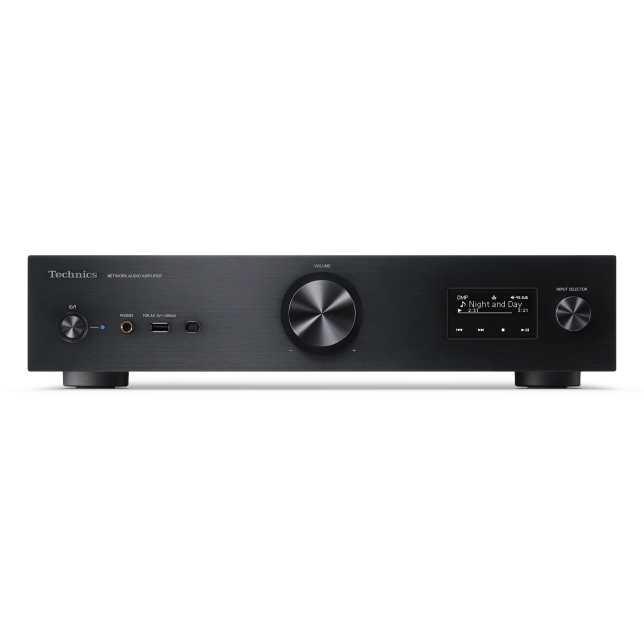

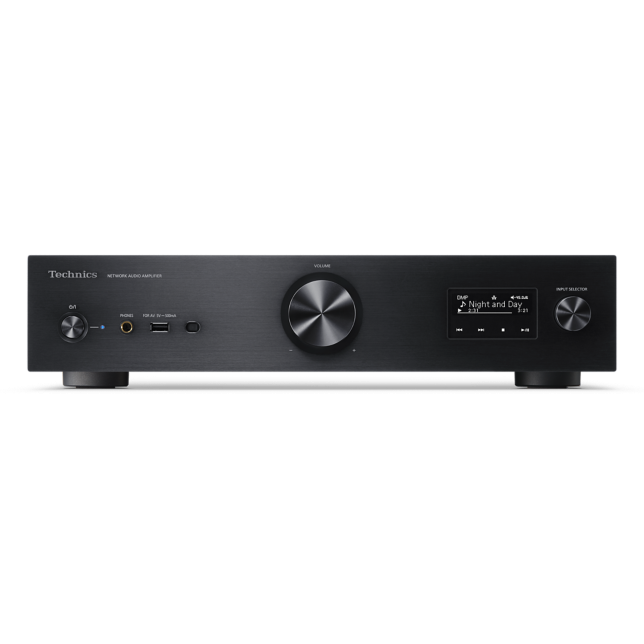

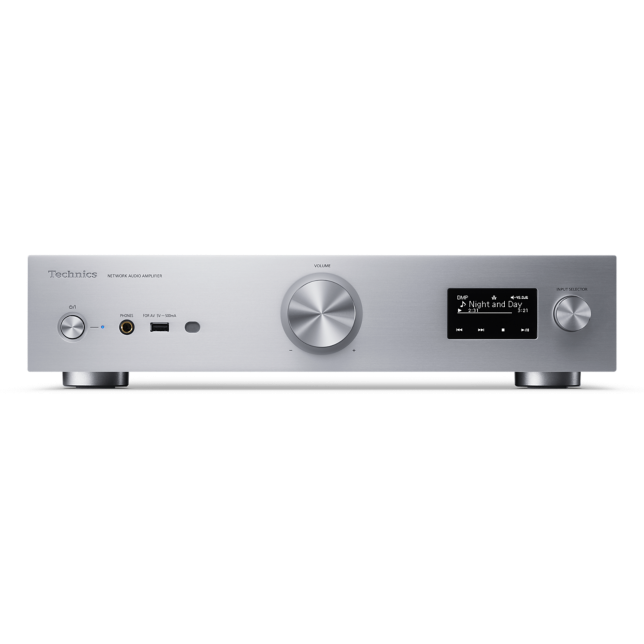

Netwerkaudioversterker SU-GX70

De SU-GX70 gebruikt een volledig digitale versterker met Technics’ vernieuwde digitale audiotechnologie. Het digitale transmissiesysteem verwerkt signalen in alle fasen op een volledig digitale manier, van input tot output. Vergeleken met analoge transmissie is dit systeem minder gevoelig voor signaaldegradatie veroorzaakt door externe ruis, waardoor een preciezere signaaltransmissie wordt bereikt. Nauwkeurige signaalverwerking biedt niet alleen digitale audio met hoge resolutie, maar behoud ook de zachte textuur die inherent is aan analoge opnamen.

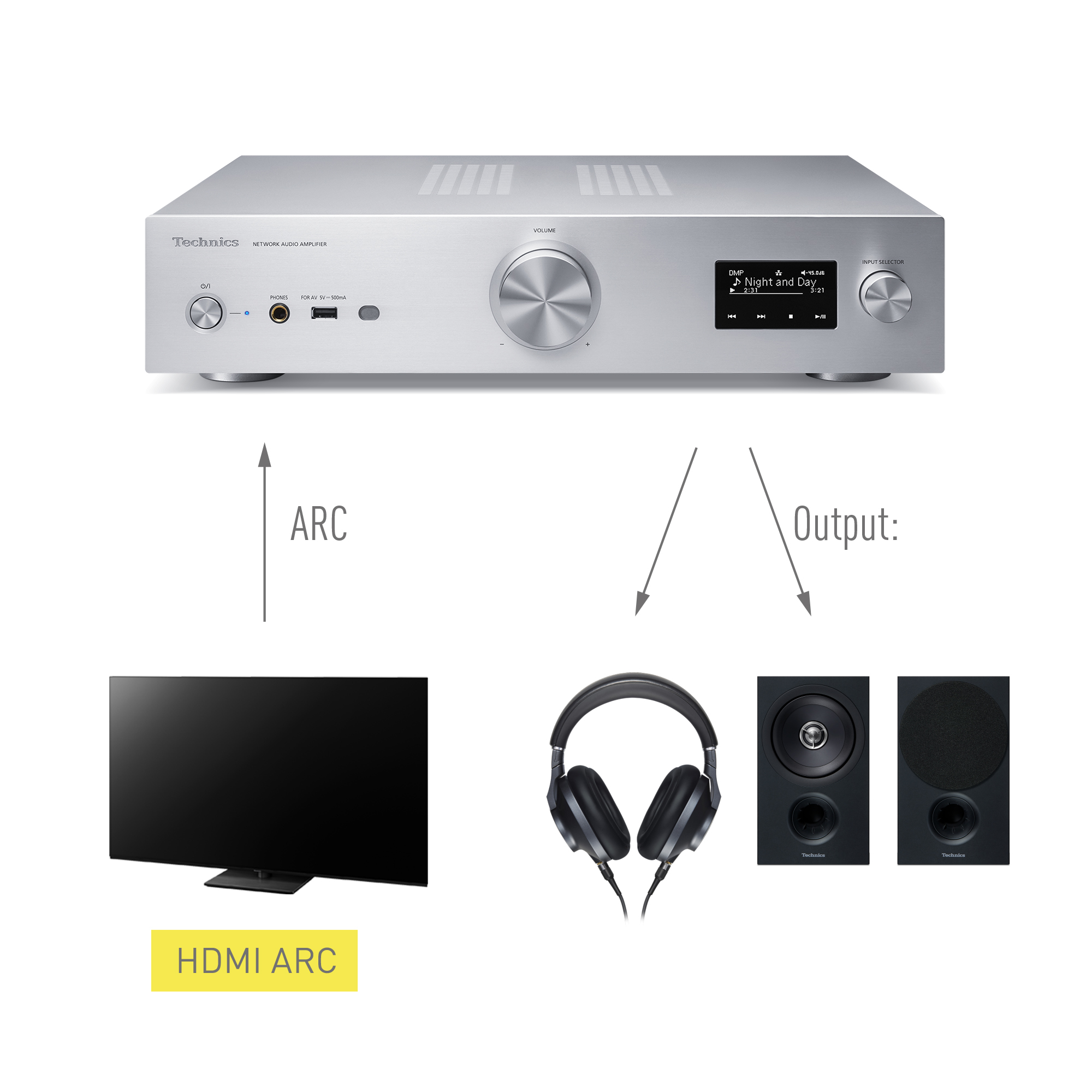

Bovendien is een JENO Engine gebruikt in de HMDI ARC (Audio Return Channel), wat voor het eerst is geïnstalleerd in een product van Technics. Dit helpt vermindering in de geluidskwaliteit door trillingen tijdens de transmissie van digitale audiosignalen (S/PDIF.) voorkomen, wat zorgt voor ongeëvenaarde helderheidsniveaus voor tv-audio.

De luidsprekerimpedantie verandert met elke frequentie en een vermogensversterker is vereist om luidsprekers aan te sturen zonder beïnvloed te worden door de eigenschappen van de luidsprekers. Conventionele digitale versterkers worden echter via een laagdoorlaatfilter bij de uitgangstrap op luidsprekers aangesloten, zodat ze nog sterker beïnvloed worden door de impedantiekenmerken van de luidspreker. Hoewel na negatieve feedback de amplitudekenmerken van conventionele versterkers werden verbeterd, konden de fasekenmerken niet worden verbeterd.

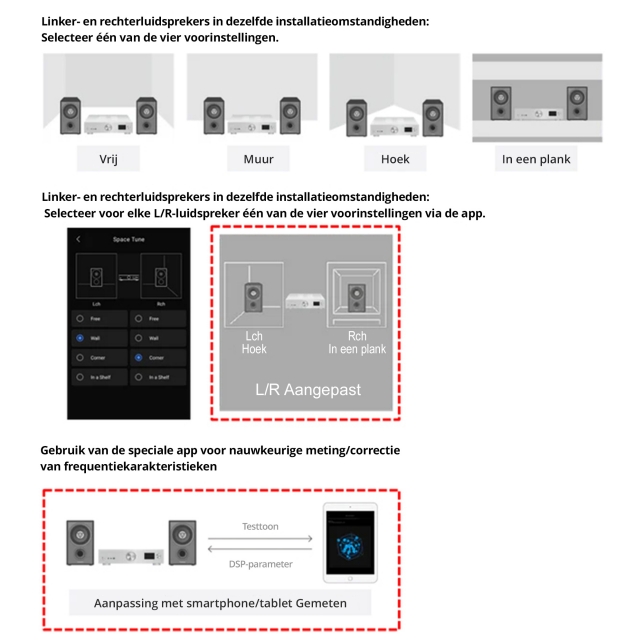

Daarom hebben we een op luidsprekerimpedantie instelbaar adaptief optimalisatiealgoritme voor luidsprekerimpedantie die het ideale impulsgedrag corrigeert door met digitale signaalverwerking de amplitude-fasekenmerken van de frequentie te meten wanneer de luidsprekers zijn aangesloten. Deze techniek maakt het mogelijk de frequentiekenmerken van amplitude en fase af te vlakken, wat voorheen niet werd bewerkstelligt door versterker, terwijl er ook geluid wordt geleverd met een rijke, ruimtelijke expressie.

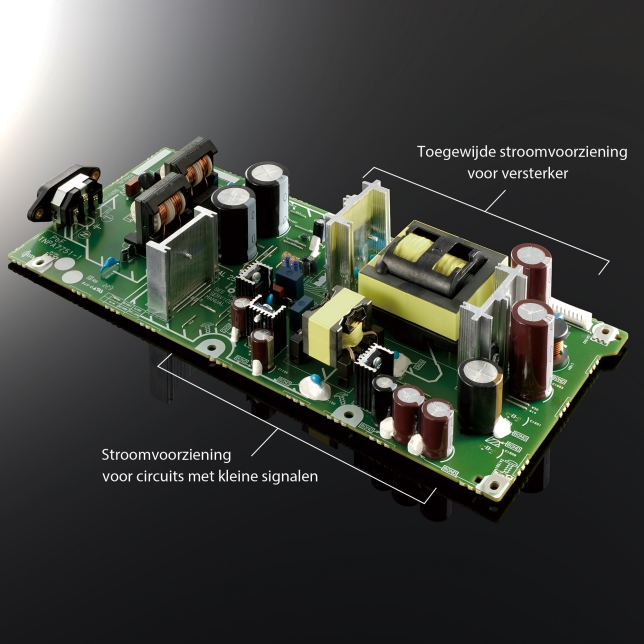

Het ontwerp van de stroomtoevoer is zeer essentieel voor audiosystemen met versterkers, digitale circuits en andere dergelijke componenten. Om nadelige effecten in de versterker te voorkomen is de SU-GX70 uitgerust met een toegewijde stroomtoevoer voor de versterkingsscircuits die onafhankelijk van alle andere circuits werken. Daarom zijn dezelfde in high-end modellen geïnstalleerde elektrolytische condensatoren gebruikte in de toegewijde stroomvoorziening van de versterker en componenten daarvan.

De SU-GX70 gebruikt een snel schakelende stroomvoorziening van circa 130 kHz. Door de schakelfrequentie te verhogen wordt ruisinterferentie op de bandbreedte voor het afspelen van muziek verminderd. Dit maakt zeer responsieve stroomvoorziening voor muzieksignalen en krachtige luidsprekeraandrijving. mogelijk.

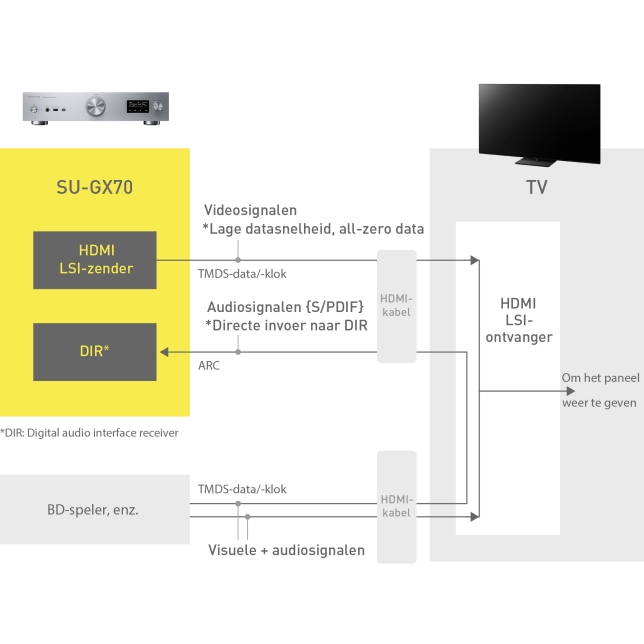

Om de SU-GX70 audiosignalen te kunnen laten ontvangen via de HDMI ARC (Audio Return Channel), moeten videosignalen vanwege de specificaties eerst worden uitgevoerd van de SU-GX70. Echter, de output van deze signalen kan ongewenste ruis veroorzaken.
Daarom worden videosignalen van de SU-GX70 uitgevoerd op een lagere snelheid en is de digitale kleurenwaarde van elke pixel ingesteld op nul. Dit zorgt voor een werking met lage belasting tussen de verzendende/ontvangende HMDI-apparaten, waardoor ongewenste ruis van de videosignalen wordt voorkomen. Dit vermindert ook eventuele impact op de geluidskwaliteit. Bovendien minimaliseert het verzenden van de signalen van de tv naar de JENO Engine met de kortst mogelijke route verdere impact van trillingen. Dit is een uniek mechanisme van Panasonic/Technics als HDMI-licentiegevers.

In Pure Amplification-modus elimineert het uitschakelen van de stroomvoorziening van het netwerk en HDMI-circuits ruis van het apparaat of de antenne. Dit zorgt ervoor dat muziek nog helderder wordt afgespeeld.

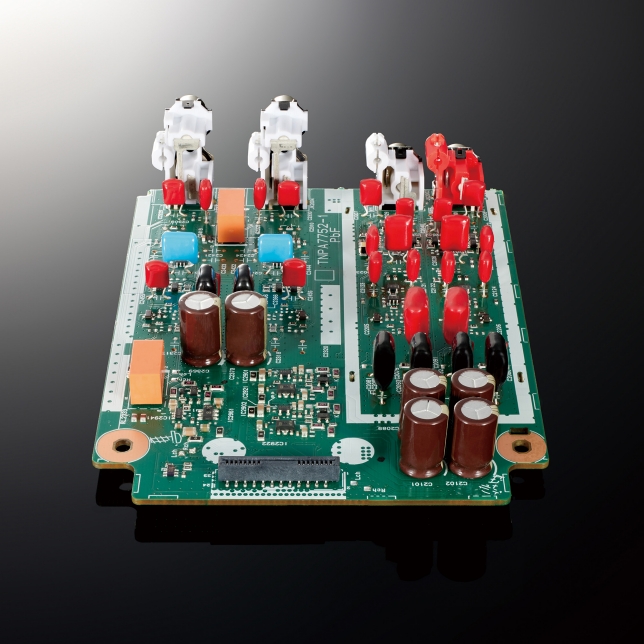

Het discrete versterkingscircuit gebruikt in de SU-GX70 is opnieuw ontworpen en aangepast van het circuit gebruikt in de SU-R1000, en dezelfde symmetrische lay-out is gebruikt.
Bovendien, andere hoogwaardige audio-onderdelen van dezelfde klasse als die gebruikt in de SU-R1000 zijn ook overgenomen, zoals FET’s met lage ruis, dunnefilmweerstanden, filmcondensatoren en elektrolytische condensatoren. Daardoor is het apparaat tot in de details verfijnd:
