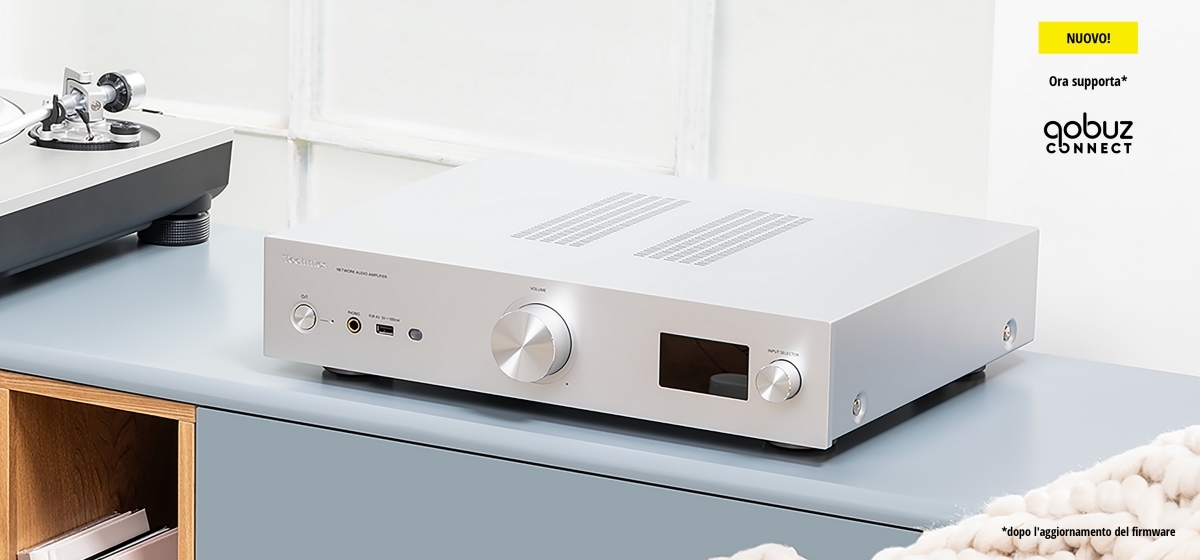

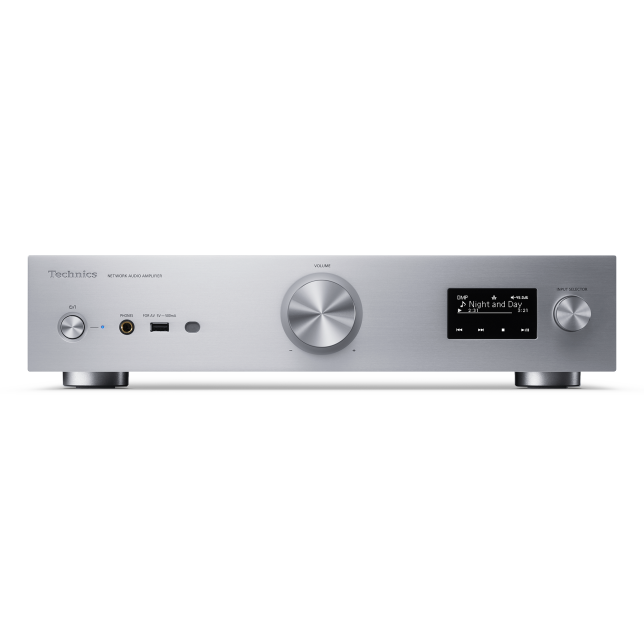

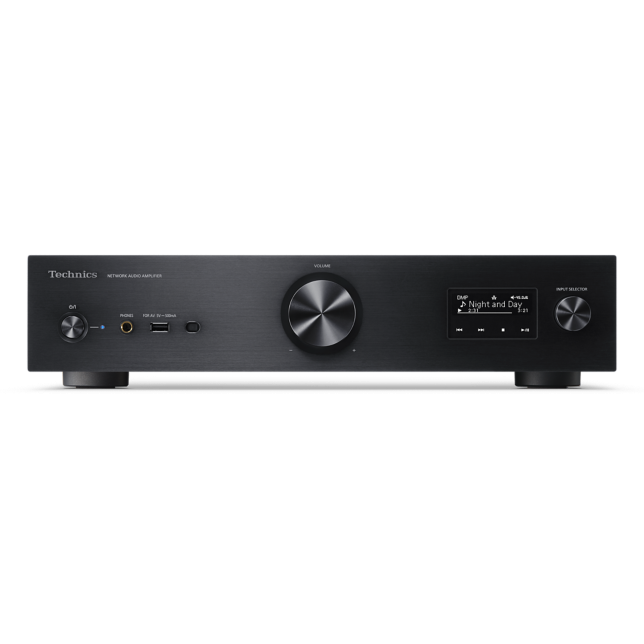

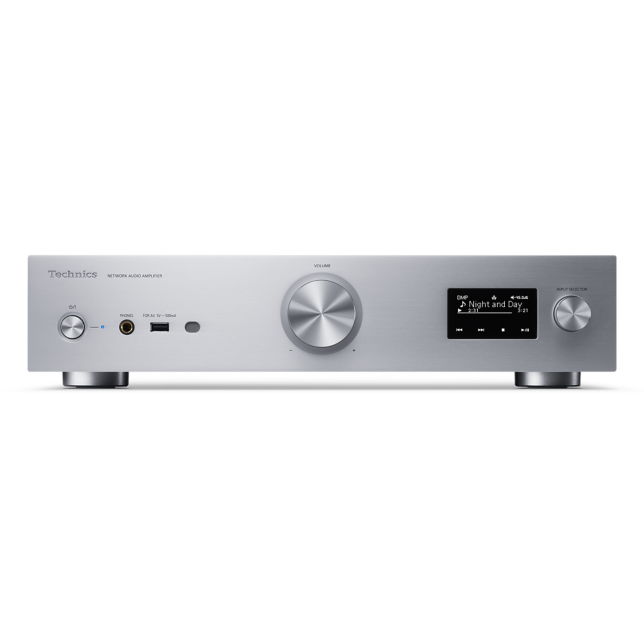

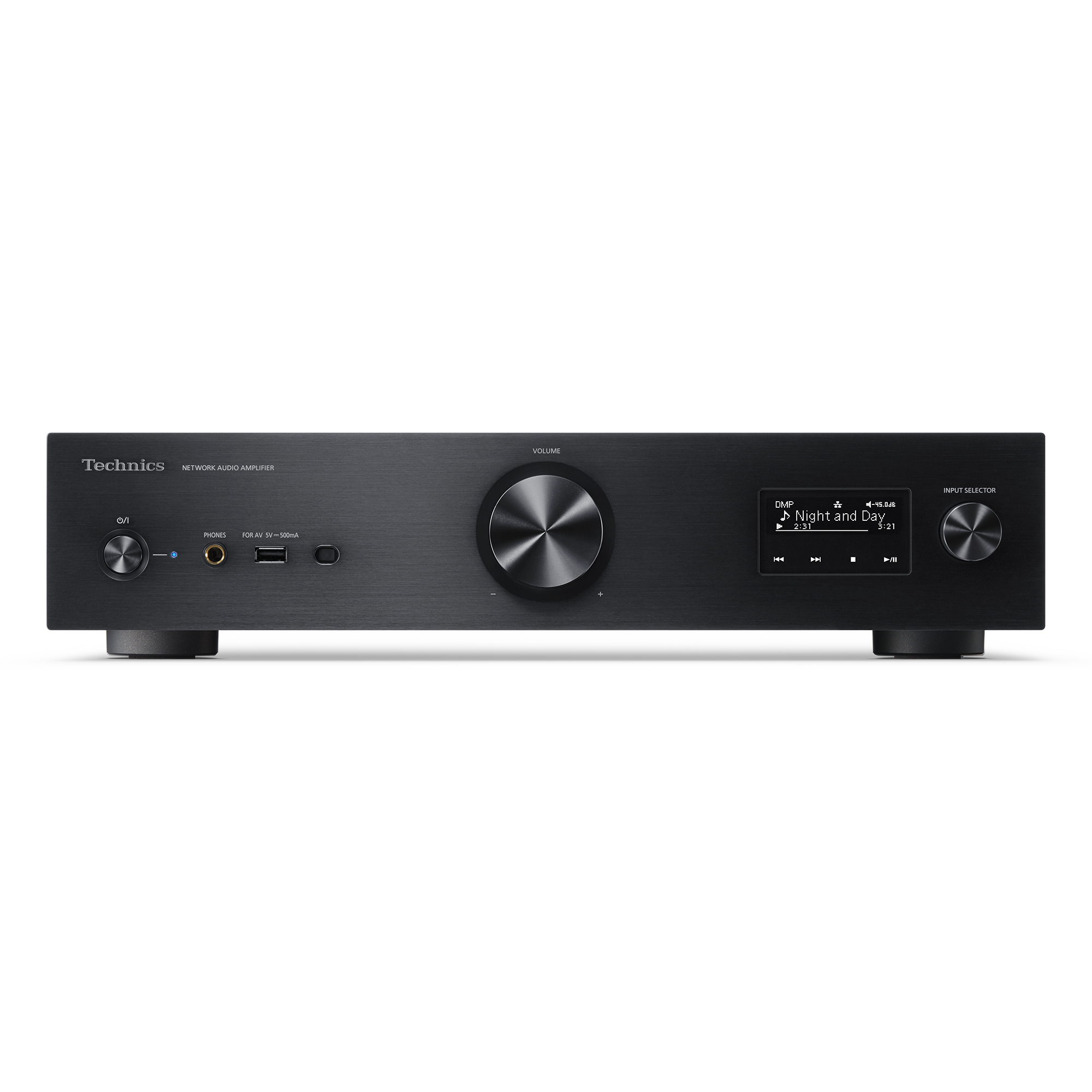

Amplificatore audio di rete SU-GX70

L'amplificatore GX70 vanta la consolidata tecnologia audio digitale di Technics. Il sistema di trasmissione digitale elabora i segnali in modo totalmente digitale in tutte le fasi, dall'ingresso all'uscita. Rispetto alla trasmissione analogica, questo sistema è meno suscettibile al deterioramento del segnale causato dal rumore esterno, assicurando una trasmissione del segnale più accurata. Una ricercata elaborazione del segnale non solo garantisce un audio digitale ad alta risoluzione, ma mantiene anche la texture delle registrazioni analogiche.
Inoltre, per l'HDMI ARC (Audio Return Channel) è stato utilizzato un processore JENO, installato per la prima volta in un dispositivo Technics. Questo contribuisce a ridurre eventuali deterioramenti della qualità audio causate dal jitter durante la trasmissione dei segnali audio digitali (S/PDIF), garantendo una chiarezza senza pari dell'audio TV.

L'impedenza di un altoparlante varia in base alla frequenza e ciò richiede un amplificatore di potenza in grado di pilotare gli altoparlanti senza essere influenzato dalle relative caratteristiche. Tuttavia, gli amplificatori digitali convenzionali sono collegati agli altoparlanti tramite un filtro passa-basso nella fase di uscita, il che li rende ancora più sensibili alle caratteristiche di impedenza dell'altoparlante. Inoltre, sebbene le caratteristiche di ampiezza degli amplificatori convenzionali siano state migliorate a seguito di un feedback negativo, non è stato possibile migliorare le caratteristiche di fase.

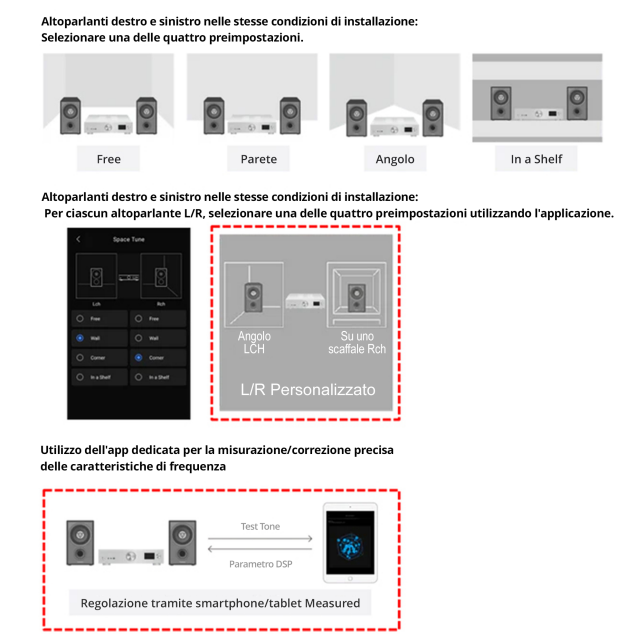

Abbiamo così sviluppato un algoritmo di ottimizzazione adattiva dell'impedenza degli altoparlanti che corregge la risposta ideale all'impulso attraverso l'elaborazione del segnale digitale misurando le caratteristiche di ampiezza-fase della frequenza dell'amplificatore con gli altoparlanti collegati. Questa tecnica consente di uniformare le caratteristiche di frequenza di ampiezza e fase, non raggiunte da amplificatori precedenti, oltre a fornire un suono con una ricca espressione spaziale.

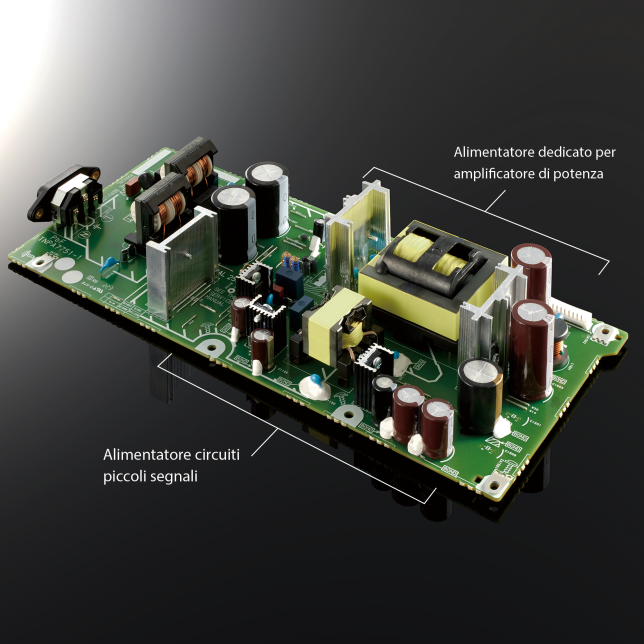

La progettazione dell'alimentatore è fondamentale nei sistemi audio che contengono amplificatori, circuiti digitali e altri componenti simili. Per eliminare qualsiasi effetto negativo sull'amplificatore, GX70 è dotato di un alimentatore dedicato per i circuiti di amplificazione di potenza indipendente da ogni altro circuito. Per questo, nell'alimentatore dell'amplificatore dedicato e nei componenti dell'amplificatore di potenza sono stati utilizzati gli stessi condensatori elettrolitici installati nei modelli di fascia alta.

GX70 utilizza un alimentatore di commutazione ad alta velocità da circa 130 kHz. L'incremento della frequenza di commutazione consente di ridurre l'interferenza del rumore sulla larghezza di banda della riproduzione musicale. Si ottiene così un alimentatore altamente reattivo per i segnali musicali e una maggiore potenza negli altoparlanti.

Affinché GX70 riceva i segnali audio tramite HDMI ARC (Audio Return Channel), è necessario che i segnali video vengano emessi dal dispositivo stesso. L'uscita di questi segnali, tuttavia, potrebbe creare rumori indesiderati. Per risolvere questo problema, i segnali video vengono emessi da SU-GX70 a una frequenza più bassa e il valore digitale del tono di ogni pixel è impostato su zero. In questo modo, si assicura un'operazione a basso carico tra i dispositivi di trasmissione/ricezione HDMI, evitando la generazione di rumori fastidiosi dai segnali video. Si riduce, inoltre, qualsiasi tipo di impatto sulla qualità audio. In più, la trasmissione dei segnali dalla TV al processore JENO tramite la via più breve possibile riduce al minimo qualsiasi conseguenza causata dal jitter. Si tratta di un meccanismo esclusivo di Panasonic/Technics come concessori di licenza HDMI.

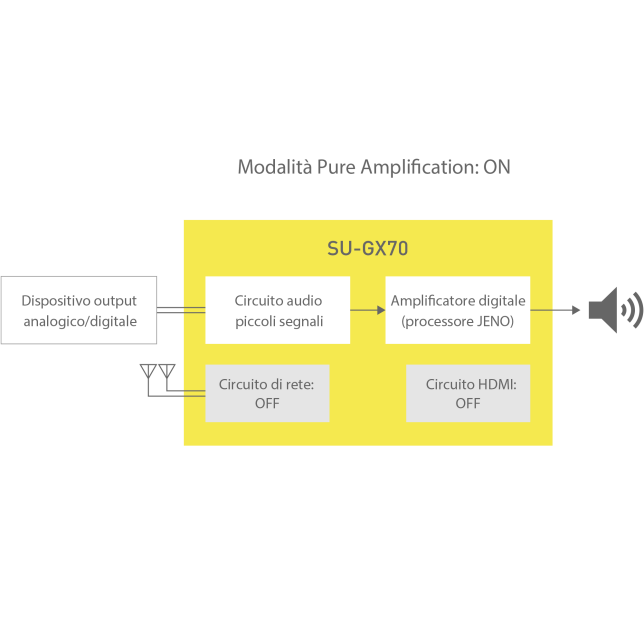

Con la modalità Pure Amplification l'interruzione dell'alimentazione ai circuiti di rete e HDMI rimuove qualsiasi rumore dal dispositivo o l'antenna. In questo modo, la riproduzione musicale risulterà ancora più chiara.

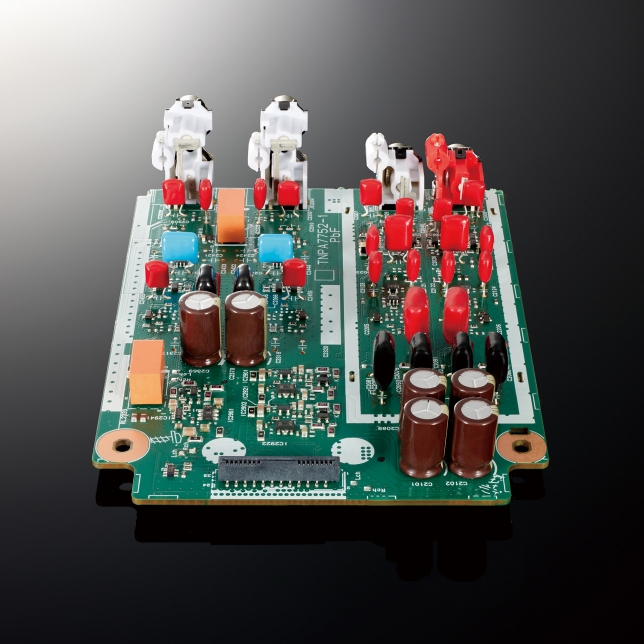

Il circuito di amplificazione discreto di GX70 è stato riprogettato e adattato sulla base del circuito impiegato nel SU-R1000, usando lo stesso layout simmetrico.
Oltre a ottimizzarlo in ogni singolo dettaglio, sono stati utilizzati altri componenti audio di qualità superiore simili a quelli di SU-R1000, come FET a basso rumore, resistori a pellicola sottile, condensatori a pellicola e condensatori elettrolitici.
