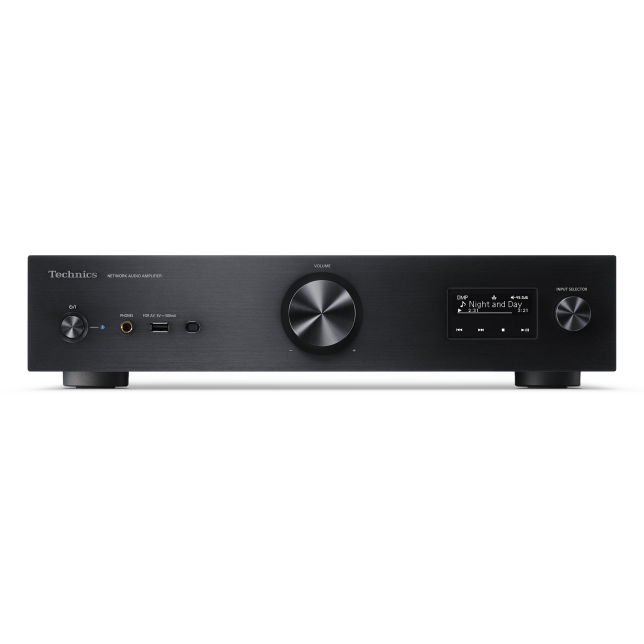

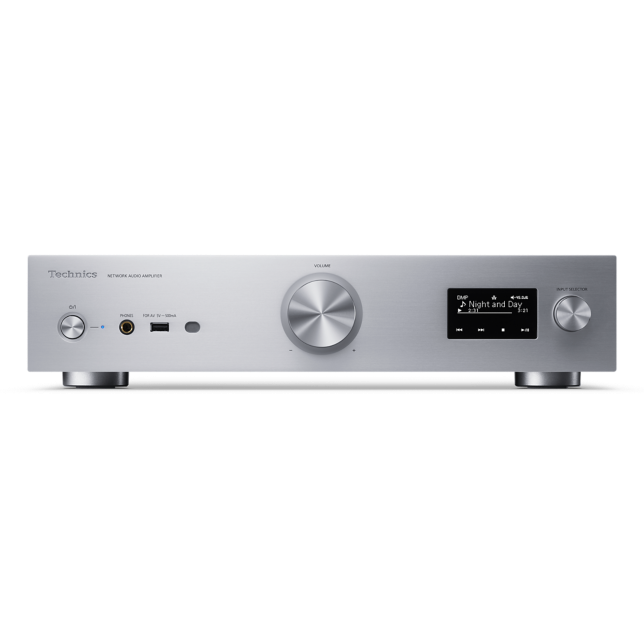

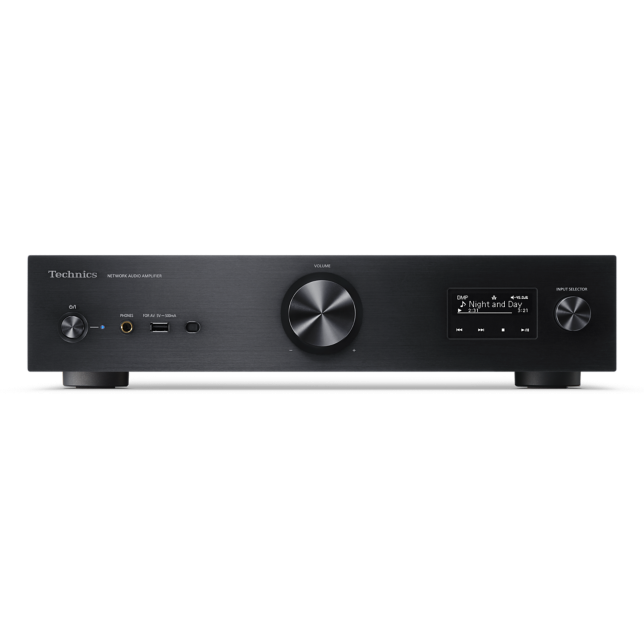

Amplificador de audio en red SU-GX70

El sistema SU-GX70 utiliza un amplificador completamente digital que incorpora la reconocida tecnología de audio digital de Technics. Su sistema de transmisión digital procesa señales completamente digitales en todas las fases, desde la entrada hasta la salida. En comparación con la transmisión analógica, este sistema es menos susceptible a la degradación de la señal causada por el ruido externo, por lo que garantiza una transmisión de la señal más precisa. Un procesamiento preciso de la señal no solo ofrece un audio digital de alta resolución, sino que también mantiene la suave textura inherente a las grabaciones analógicas.
Asimismo, se ha utilizado un amplificador JENO Engine en el canal HDMI ARC (canal de audio de retorno), que se ha instalado en un producto de Technics por primera vez, lo que permite reducir la degradación de la calidad del sonido causada por la distorsión durante la transmisión de las señales de audio digitales (S/PDIF), garantizando de esta forma unos niveles de claridad sin igual en el audio proveniente del televisor.

La impedancia del altavoz cambia con cada frecuencia, y se necesita un amplificador de potencia para accionar los altavoces sin que se vean afectadas sus características. Sin embargo, los amplificadores digitales convencionales se conectan a los altavoces a través de un filtro de paso bajo en la fase de salida, por lo que se ven aún más afectados por las características de la impedancia del altavoz. Además, aunque se mejoraran las características de amplitud de los amplificadores convencionales debido a los comentarios negativos recibidos, no podrían optimizarse las características de fase.

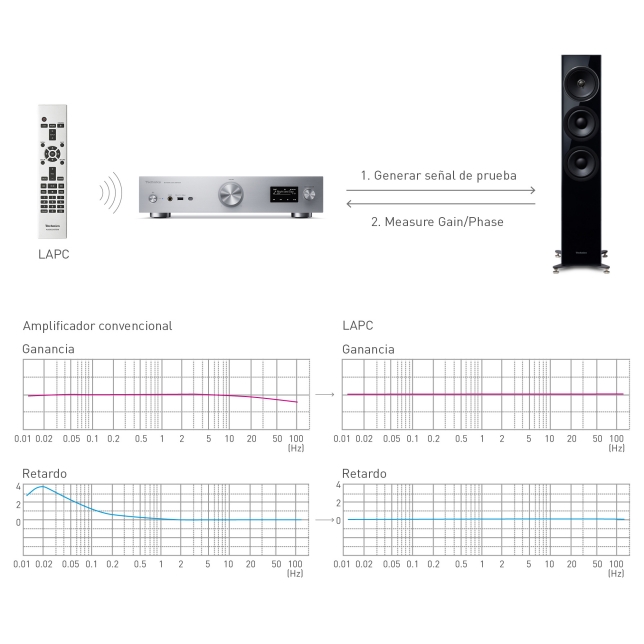

Por tanto, hemos desarrollado un algoritmo de optimización adaptativa de la impedancia del altavoz que corrige la respuesta ideal del impulso a través del procesamiento de la señal digital calculando las características de amplitud/fase de frecuencia del amplificador con los altavoces conectados. Esta técnica permite acoplar las características de la frecuencia de amplitud y de fase, algo que anteriormente no habían logrado los amplificadores, al mismo tiempo que ofrece un sonido con una rica expresión espacial.

El diseño de la fuente de alimentación es sumamente crítico en sistemas de audio que contienen amplificadores, circuitos digitales y otros componentes similares. Para eliminar cualquier efecto adverso en el amplificador, el sistema SU-GX70 está equipado con una fuente de alimentación específica para circuitos de amplificación de potencia que es independiente del resto de circuitos. De esta forma, se han utilizado los mismos condensadores electrolíticos que se instalan en los modelos de alta gama en la fuente de alimentación del amplificador específica y en los componentes de amplificación de potencia.

El sistema SU-GX70 utiliza una fuente de alimentación conmutada de alta velocidad de aproximadamente 130 kHz. Al aumentar la frecuencia de conmutación, se reduce la interferencia del ruido en el ancho de banda de la reproducción de música, lo que permite un suministro eléctrico con una alta capacidad de respuesta para las señales musicales y una potente capacidad de la unidad del altavoz.

Para que el sistema SU-GX70 reciba señales de audio a través del canal HDMI ARC (canal de retorno de audio), debido a las especificaciones, las señales de vídeo deben salir primero del amplificador SU-GX70. Sin embargo, la salida de estas señales puede causar ruido indeseado.
Por tanto, las señales de vídeo salen del sistema SU-GX70 a menor velocidad, y el valor digital del color de cada píxel está establecido en cero, lo que garantiza un funcionamiento de baja carga entre los dispositivos HDMI transmisores y receptores, evitando de esta forma la posible generación de ruido indeseado de las señales de vídeo. Esta solución también reduce el posible impacto en la calidad del sonido. Además, la transmisión de las señales del televisor al amplificador JENO Engine a través de la ruta más corta posible minimiza el impacto adicional de las distorsiones. Se trata de un mecanismo único de Panasonic/Technics como licenciantes de HDMI.

En el modo de amplificación pura, la interrupción del suministro eléctrico a los circuitos HDMI y de red también suprime cualquier ruido del dispositivo o de la antena, lo que garantiza la reproducción de música con una claridad aún mejor.

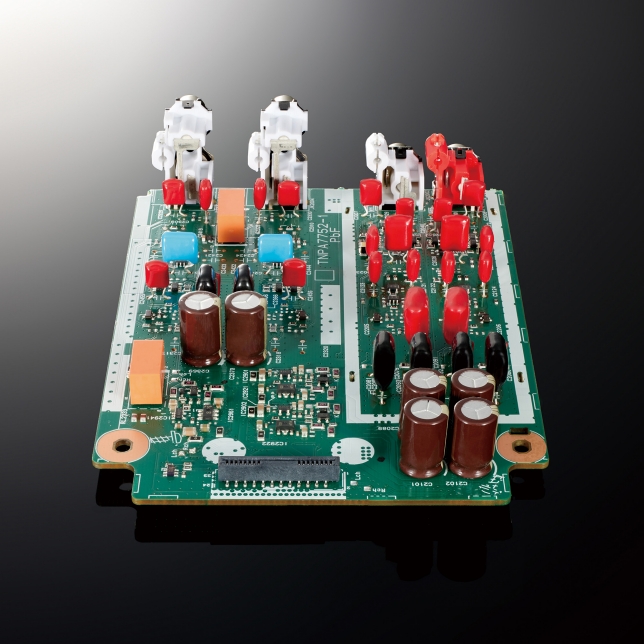

El circuito de amplificación discreto utilizado en el sistema SU-GX70 se ha rediseñado y adaptado a partir del circuito usado en el modelo SU-R1000, y se ha empleado la misma disposición simétrica.
Además, también se han adoptado otros componentes de audio de alta calidad del mismo nivel que los utilizados en el sistema SU-R1000, como FET de bajo ruido, resistencias de película delgada, condensadores de película y condensadores electrolíticos. De esta forma, el dispositivo se ha ajustado en cada detalle.
