Amplificateur stéréo intégré SU-G700M2

Afin de transmettre fidèlement la quantité importante de données audio envoyées aux haut-parleurs sans perte, la partie d’amplificateur de puissance du SU-G700M2 fait appel à une amplification entièrement numérique à l’aide du circuit JENO, basé sur la conception de systèmes de référence. Afin de résoudre le problème de dégradation de la qualité sonore dû à la gigue rencontré sur les amplificateurs numériques classiques, le SU-G700M2 est équipé d’un circuit de réduction de gigue innovant qui élimine la gigue sur toute la plage de fréquences audibles. De plus, un circuit de conversion de la modulation d’impulsions en durée unique et de haute précision permet d’optimiser la qualité sonore. En optimisant de nombreux éléments tels que la vitesse et le degré de mise en forme du bruit ainsi que le nombre de bits de quantification grâce à notre expertise unique, les données contenues dans les sources sonores à haute résolution, même dans la plage dynamique étendue, sont converties en signaux de modulation d’impulsions en durée sans perte. Ces technologies assurent la reproduction d’un son naturel et hautement détaillé, permettant la perception des nuances de musique les plus subtiles.

L’impédance d’un haut-parleur change à chaque fréquence et un amplificateur de puissance est nécessaire pour alimenter les haut-parleurs, indépendamment des caractéristiques du haut-parleur. Toutefois, les amplificateurs numériques classiques sont branchés aux haut-parleurs par un filtre passe-bas à l’étage de sortie, ils sont donc encore plus fortement influencés par les caractéristiques d’impédance du haut-parleur. De plus, même si les caractéristiques d’amplitude des amplificateurs classiques ont été améliorées en raison de la rétroaction négative, ce n’est pas le cas des caractéristiques de phase. Nous avons donc développé un algorithme d’optimisation en fonction de l’impédance des haut-parleurs. Le traitement des signaux numériques permet d’obtenir une réponse impulsionnelle idéale en mesurant les caractéristiques de fréquence, d’amplitude et de phase d’un amplificateur avec les haut-parleurs branchés. Cette nouvelle technique permet d’aplanir les caractéristiques de fréquence pour l’amplitude comme pour la phase, ce qui est impossible avec un amplificateur classique. Le son ainsi produit offre une riche expression spatiale.

La technologie d’alimentation électrique intégrée dans le modèle de classe de référence SU-R1000 a été employée pour améliorer la puissance d’attaque du haut-parleur et pour une meilleure sensibilité à l’énergie. La fréquence de commutation a été augmentée de la bande conventionnelle de 100 kHz à la bande de 400 kHz pour garantir une alimentation stable en tension et en courant, et pour réduire les effets négatifs du bruit de modulation sur la qualité du son. L’appareil est équipé des mêmes FET GaN et SiC SBD que ceux du modèle SU-R1000 de façon à obtenir des performances maximales du système d’alimentation à commutation ultrarapide.
En outre, un régulateur de tension à très faible bruit est fourni au dernier étage du bloc d’alimentation. Il permet d’éviter la perte de régulation causée par la fréquence de commutation fixe et évite le brouillage des composantes du bruit dans les hautes fréquences. On obtient ainsi une alimentation à faible bruit et à temps de réponse rapide qui maximise les performances de l’amplificateur numérique.

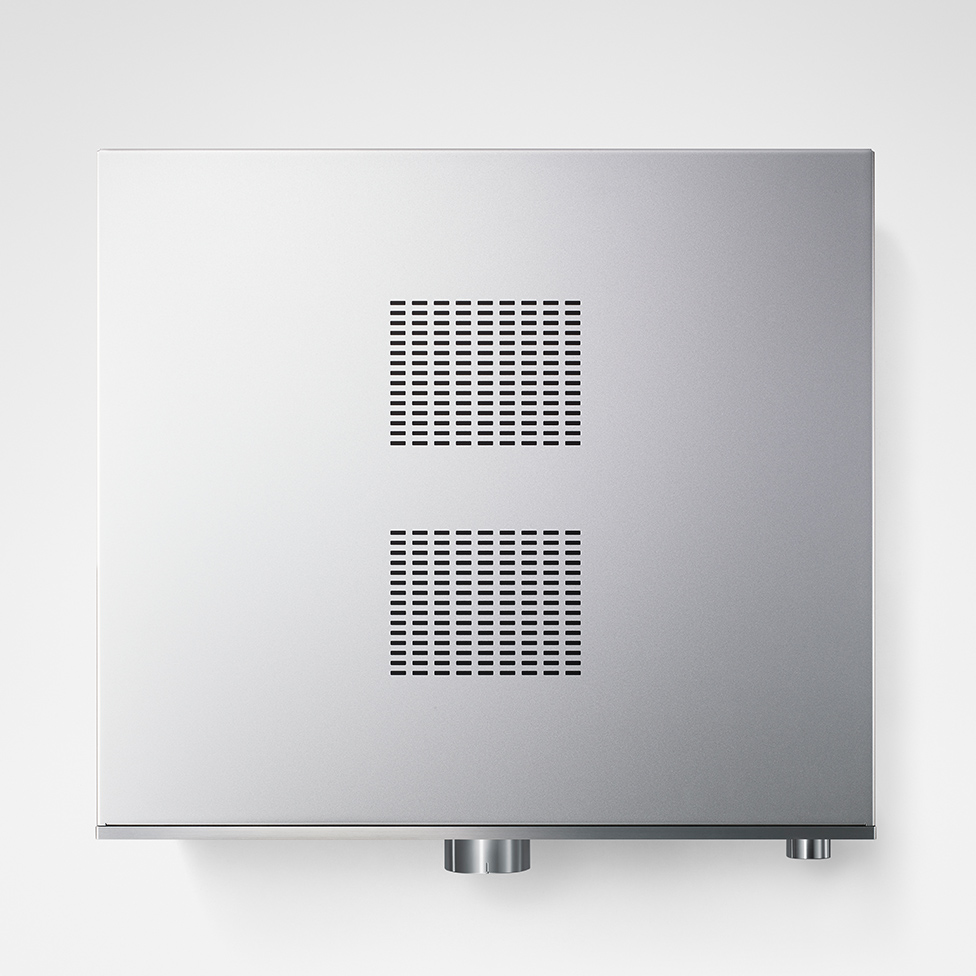

Dans les amplificateurs intégrés, il existe une variété de circuits, y compris des circuits qui gèrent les micro-signaux d’entrées et ceux qui gèrent un courant important, tels que les circuits de sortie et les circuits d’alimentation. Le SU-G700M2 se caractérise par une construction à trois compartiments avec des partitions installées entre les blocs de circuits en fonction du niveau de signal géré. Cela élimine les interférences entre les blocs de circuits, ce qui permet d’obtenir un son net de haute qualité. En plus de la construction à trois compartiments, le SU-G700M2 est muni d’un châssis inférieur à construction à deux couches constitué de plateaux en acier de 1,2 mm d’épaisseur et de 2 mm d’épaisseur, avec un panneau supérieur sous forme de plateau en acier de 1,6 mm d’épaisseur et d’un panneau avant en aluminium de 7 mm d’épaisseur, pour une atténuation améliorée des vibrations.

L’entrée PHONO MC est maintenant prise en charge. L’entrée PHONO offre un niveau de bruit faible à l’aide d’une configuration de connexion parallèle différentielle d’un circuit d’attaque FET à faible bruit. En outre, le réglage du gain à quatre niveaux permet de sélectionner le gain le plus approprié en fonction de la sortie de la cellule. Cela permet une lecture optimale des sources sonores analogiques de haute qualité adaptées à l’environnement de l’utilisateur.

Le SU-G700M2 est équipé d’un amplificateur de casque de classe AA avec des circuits amplificateurs séparés pour l’amplification de la tension et de l’intensité du signal audio. La tension est amplifiée par un amplificateur opérationnel de haute qualité, l’intensité est amplifiée par un amplificateur opérationnel avec une capacité élevée d’alimentation en courant et le signal de modulation d’impulsions en durée de haute qualité produit par le circuit JENO est converti en analogique avec une grande précision, ce qui permet aux casques d’être idéalement alimentés. Cela permet de reproduire de la musique avec une faible distorsion et une large gamme de fréquences, quelle que soit l’impédance de charge du casque.
