Amplificador de Potencia Estéreo SE-R1

SE-R1

Reference Class

Establece un nuevo estándar de alto rendimiento para amplificadores digitales empleando tecnologías innovadoras y componentes de vanguardia.

Características

JENO Engine
(Jitter Elimination and Noise-shaping Optimization) (Optimización de la modelación de ruido y eliminación de fluctuación)

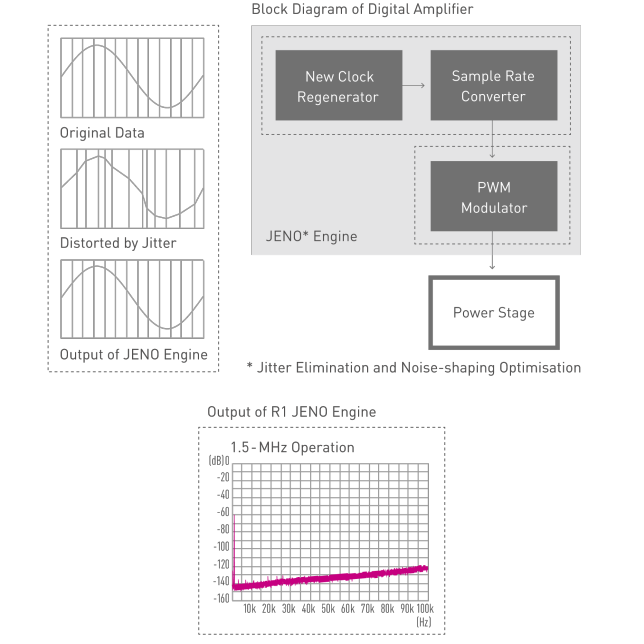

Concept of JENO Engine, Block Diagram of Digital Amplifier, Output of R1 JENO Engine
Jitter es una causa importante para la distorsión en sistemas digitales y es causada por mal-calculo del tiempo en los relojes principales utilizados en la conversión de digital a analógico. Para eliminar la degradación del sonido causado por el jitter, Technics ha desarrollado un circuito orignial de reducción de jitter, que incluye un generador de reloj en el sistema de modelación de ruido para reducir el jitter en el rango de baja frecuencia y un convertidor de frecuencia de muestra de alta precisión para suprimir el jitter en el rango de alta frecuencia. Así se reduce el jitter de una manera ideal sobre el rango entero de la frecuencia.
Esto funciona con un circuito de conversión PWM (Pulse Width Modulation) recién desarrollado y de alta precisión optimizando la velocidad de modelación de ruido, el grado y el número de requantisation y la gradación de PWM, con el fin de convertir las señales de alta resolución a PWM sin causar ningún daño a la gama dinámica. Estas nuevas tecnologías permiten nuevos diseños de amplificador digital de Technics para reproducir los matices naturales y delicados de la música.

GaN-FET Driver
(High Speed and Low Impedance Power devices) (dispositivos de energía de alta velocidad y baja impedancia)

Block Diagram of Digital Amplifier, GaN/MOS-FET Characteristics, Photo of Circuit Board Power Amp / GaN-FET
En la sección de manejo de altavoz del amplificador, Technics ha empleado un dispositivo de controlador de alta velocidad de GaN (nitruro de galio) FETcon muy baja resistencia. Esto permite la construcción de un amplificador de alta potencia usando una configuración de un solo push-pull, permitiendo a acortar la longitud de la larga ruta de señal actual y dando por resultado la linealidad excepcional sin importar el nivel de sonido.

LAPC
(Load Adaptive Phase Calibration)

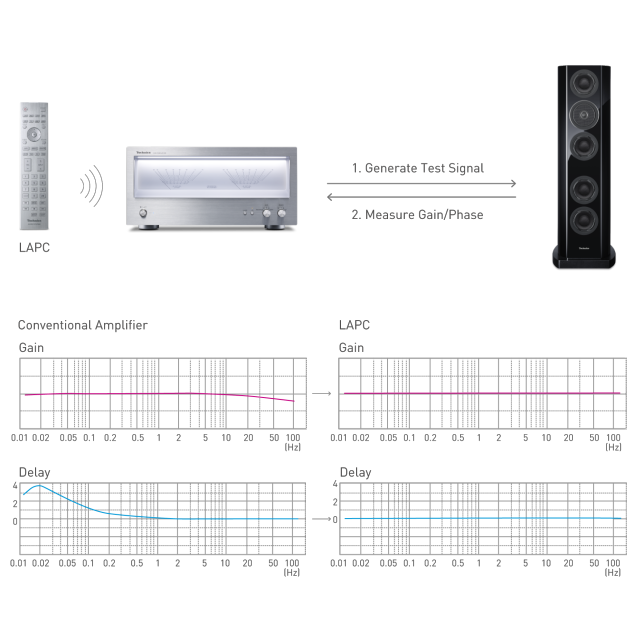

Concept of LAPC, Gain and Delay by Conventional Amplifier / LAPC
La impedancia de un altavoz no es constante: varía según la frecuencia, alterando así la carga en un amplificador y por lo tanto potencialmente el sonido. Technics es capaz de medir características de fase amplitud de frecuencia de un amplificador con altavoces conectados y ha desarrollado un algoritmo de optimización adaptativa de impedancia de altavoz utilizando el procesamiento de señales digitales para lograr la respuesta del impulso ideal. El procesamiento de corrección basado en el algoritmo nuevo logra una respuesta de frecuencia plana de amplitud y fase, no alcanzable en amplificadores convencionales y entregando un sonido con la rica expresión espacial.

Technics Digital Link (Transmisión de la Señal Digital Original)

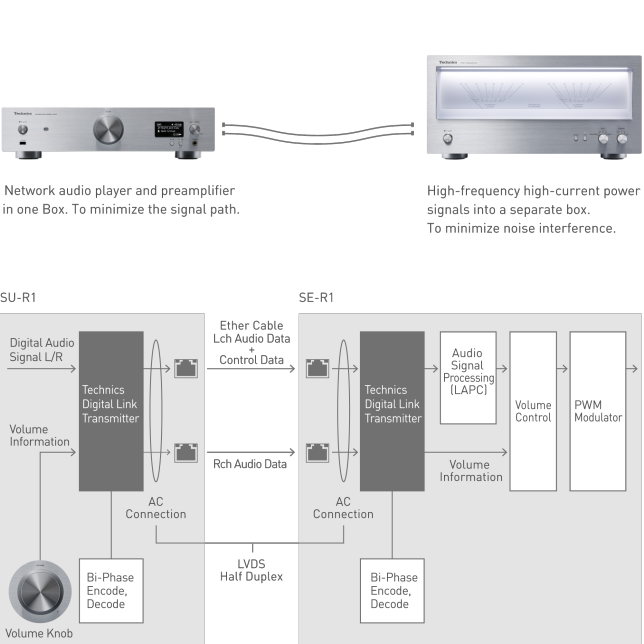

Concept of Technics Digital Link, Block Diagram of Technics Digital Link between SU-R1 and SE-R1
Algunos sistemas utilizan un enlace digital entre la fuente y el pre-amplificador, manteniendo la señal digital pura tanto tiempo como sea posible: Technics Digital Link va más allá. Ha eliminado la función de control de volumen desde el pre-amplificador y en su lugar, transmite la información de control de volumen, junto con la señal de audio directamente al amplificador de potencia en forma digital. El circuito de reducción de jitter del amplificador de potencia reduce cualquier efecto de jitter en la transmisión de la señal, luego realiza el control de volumen inmediatamente antes del convertidor PWM. Esta nueva interfaz de transmisión de sonido, Technics Digital Link, apoya señales de audio y también erradica efectos entre canales transmitiendo las señales del canal izquierdo y derecho por separado. Technics Digital Link ha alcanzado una configuración de amplificador ideal, minimizando cualquier degradación entre el pre-amplificador y el amplificador de potencia, resultando en una separación estéreo excelente y la reproducción de incluso las más sutiles señales. El resultado es un sonido más detallado y dinámico.

Fuente de alimentación silenciosa con conexion lineal de alta velocidad

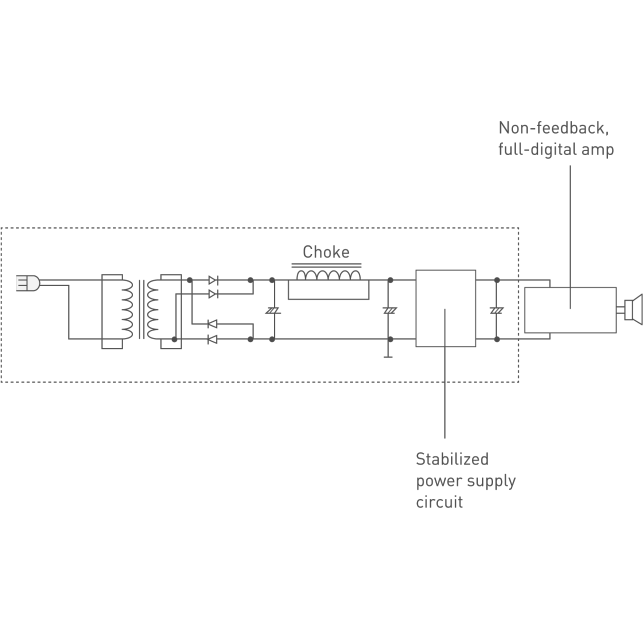

Circuit Diagram of High-speed Silent Linear Power Supply
La reproducción exacta de todo, desde sonidos dinámicos y poderosos hasta las señales de bajo nivel expresando matices delicados requiere una alimentación especial en un amplificador. Debe ser tanto potente y silencioso, así como capaz de responder instantáneamente a una señal de audio continuamente cambiante sin cualquier fluctuación del voltaje. El circuito de alimentación de un amplificador común consiste en un transformador de potencia de alta capacidad y un circuito rectificador: después de examinar las formas para lograr un voltaje ideal y ondas comunes, Technics ha decidido utilizar una rectificación del choke-input, además de un discreto circuito de alimentación estabilizado. Estas tecnologías incorporadas en el circuito de alimentación permiten que el amplificador maneja los altavoces con mucha potencia bajo cualquier condición.

Batería del Generador de conducción del reloj

La mejor fuente de alimentación para circuitos delicados tales como el generador de reloj en los nuevos amplificadores es uno completamente aislada de cualquier ruido o fluctuaciones en la alimentación. Technics tiene una amplia experiencia en circuitos con aislamiento de la batería, usada para crear etapas del pre-amplificador de ultra-bajo-ruido en amplificadores analógicos anteriores.

Construcción
Dual Mono Construction

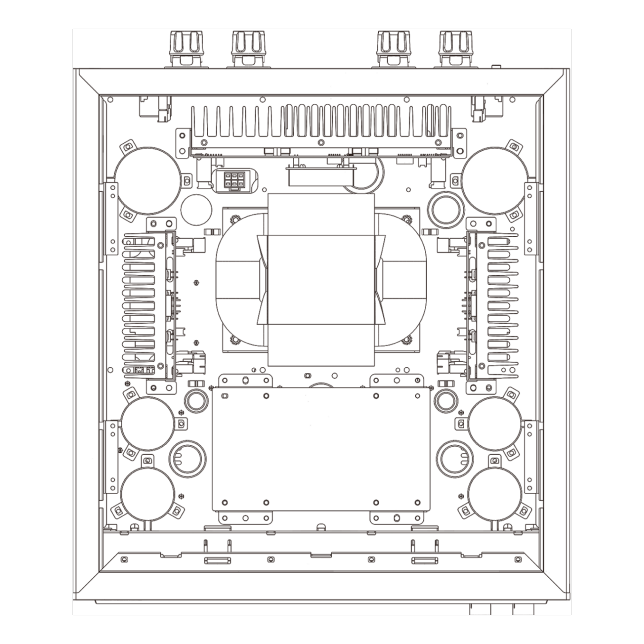

Illustration of internal structure
El diseño del amplificador principal separa completamente las pistas de la izquierda y derecha de la señal de canal, en toda la distancia hacia la bobina secundaria del transformador de potencia, para evitar la interferencia mutua y también lograr un equilibrio de peso ideal. Este diseño da una óptima separación de estéreo y también permite que los dos canales sean presentados en el 'reflejo de espejo', dando iguales longitudes de recorrido de la señal para cada canal.

Minimización de la ruta de señal

La longitud de la ruta de señal se mantiene tan corta como sea posible para mejorar la señal en proporción al ruido, para reducir las fuentes potenciales de distorsión e interferencia y dar la comunicación más directa de la música

Doble Chasis Metalico de Alta Rigidez

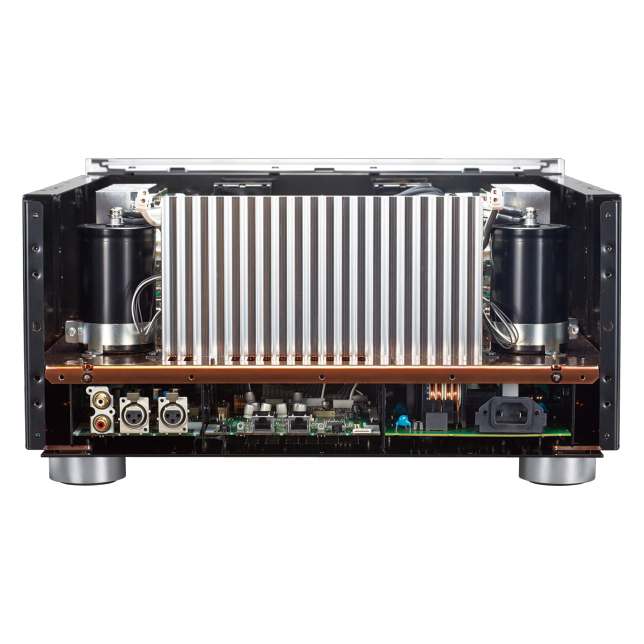

Photo of internal structure
Para apoyar componentes y piezas pesadas y bajar el centro de gravedad para mayor estabilidad, el chasis interno de la SE-R1 es de placa de 3 mm de espesor, pero el amplificador utiliza un transformador enorme y muy pesado,: para soportar esto mejor y reducir la vibración, columnas de fundición de aluminio están dispuestas a intervalos apropiados entre el chasis interno de la parte inferior y el chasis externo. La cubierta externa se hace de una placa de aluminio de 7 mm de grosor para resistir el efecto de ruido electromagnético.

Piezas de alta calidad

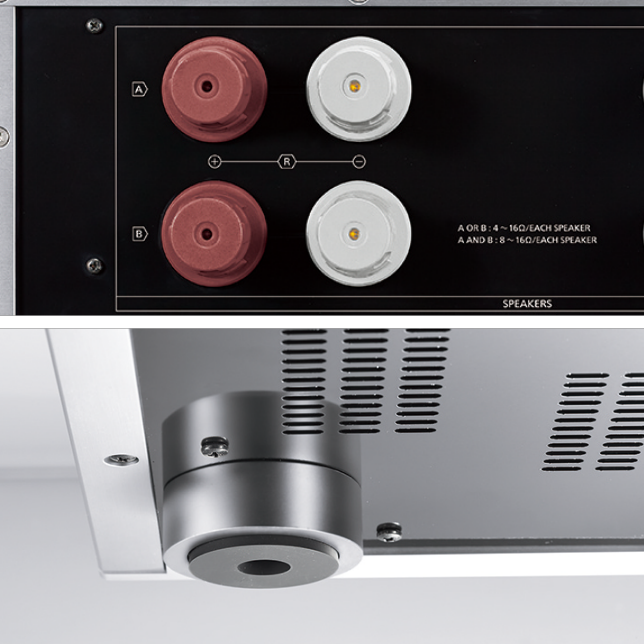

Photo of speaker terminal, Photo of insulators
Grandes terminales de altavoz con nuevo diseño permiten la conexión de cables gruesos, y hasta los tornillos son de alta precisión para asegurar que permanecen ajustados, dando una conexión de cable firme y confiable. Los aisladores son de hierro fundido de alta rigidez y de una excelente amortiguación: Esto reduce la susceptibilidad a la vibración y la transmisión de vibraciones a dispositivos externos.

Inspírese

Especificaciones

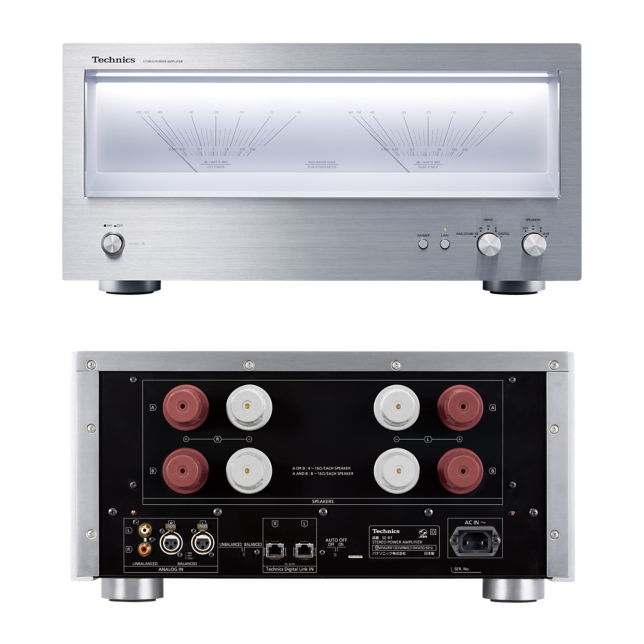

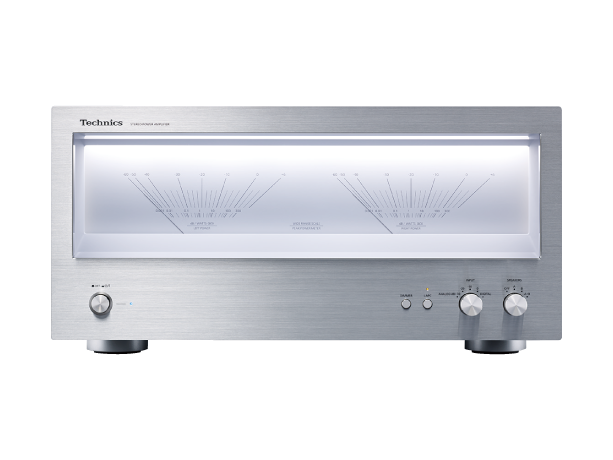

Foto de Amplificador de Potencia Estéreo SE-R1

Tamaño y peso

Altura
241mm
Ancho
480mm
Profundidad
567mm
Peso
54kg

Motor JENO(Eliminación de Jitter y Optimización del noise-shaping)

Conductor GaN-FET LAPC(carga con adaptación de fase de calibración)

LAPC (Load Adaptive Phase Calibration)

Técnica de Enlace Digital

Fuente de alimentación con conexión lineal silenciosa de alta velocidad

Batería del Generador de conducción del reloj

Tecnología digital exacta

  • Motor JENO (Eliminación de Jitter y Optimización del noise-shaping)
    Conductor GaN-FET LAPC
    (carga con adaptación de fase de calibración)
    Técnica de Enlace Digital
    Fuente de alimentación con conexión lineal silenciosa de alta velocidad
    Batería del Generador de conducción del reloj
    Construcción mono dual
    Alta rigidez del metal doble Chasis

Diseño definitivo Technics

  • Unión de ingletes de Aluminio liso
    Gran medidor de niveles con iluminación LED
    Estructura simétrica

Potencia de salida

  • 150 W + 150 W (1 kHz, T.H.D. 0.5%, 8 Ω, 20 kHz LPF)
    300 W + 300 W (1 kHz, T.H.D. 0.5%, 4 Ω, 20 kHz LPF)

Sensibilidad de entrada / impedancia de entrada

  • UNBALANCED 1.2 V / 47 kΩ, BALANCED 1.2 V / 47 kΩ

Respuesta de frecuencia

  • 1 Hz - 90 kHz (-3 dB, 8 Ω)

THD+N

  • 0.05 % (1 kHz, 75 W, 8 Ω, 20 kHz LPF)

Impedancia de carga

  • A or B, Bi-wiring: 4-16 Ω, A + B: 8-16 Ω

Terminal de entrada analógica

  • UNBALANCED x 1, BALANCED x 1

Terminal de entrada digital

  • Technics Digital Link x 1

Fuente de alimentación

  • AC220-240 V, 50 Hz/60 Hz

Consumo de energía

  • 210 W

Dimensiones (W x H x D)

  • 480 x 241 x 567 mm

Peso

  • Approx. 54 kg

Accesorios

  • Cables de CA, manual de instrucciones
