直驱黑胶唱盘机 SL-1000R

SL-1000R

参考级

功能

无芯直驱马达

Concept of Direct Drive Motor
构成直驱唱盘核心的马达是基于为2016年推出的SL-1200G所开发的无芯直驱马达,并进行了进一步改进。为此新开发的双线圈、双转子型无芯直驱马达在两侧都有12极、18线圈驱动的线圈,具有足够高的扭矩,可以驱动重磅级转盘(约7.9千克)。两侧的线圈抵消60度,提高了基板的刚性,抑制了微小振动并减少了自感现象。这些改进实现了0.015%或更低抖晃率的稳定旋转,被认为是测量的极限。此外,支撑重磅级转盘的止推轴承使用特殊的工程塑料,以提供较高的刚度和可靠性。

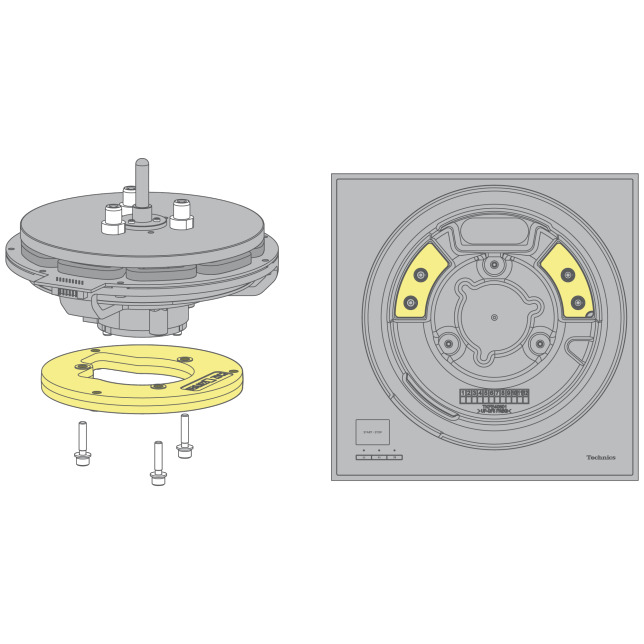

抑制不必要的马达振动

Concept of Suppressing Unwanted Motor Vibration
为SL-1200G开发的马达作为直驱马达的平台。双线圈、强化止推轴承和增强刚性的底座共同营造了低重心的稳定马达。通过在底座底部安置两个具有高刚性和高比重的不锈钢砝码,保持了刚性和低重心。这些防止不必要振动的彻底措施有助于实现令人惊叹的旋转精度并改善信噪比。

重磅级唱盘转盘

重磅级唱盘转盘
唱盘转盘将钨砝码放置在10毫米厚的黄铜砝码的外围,这些钨砝码具有非常高的比重且难以加工。黄铜砝码被层压到铝压铸件上,使转盘总重量达到了约7.9千克,惯性质量约为1 ton・cm。背面也附着了用于消除有害振动的消音橡胶,从而形成3层结构并实现了高刚性和出色的减振特性。

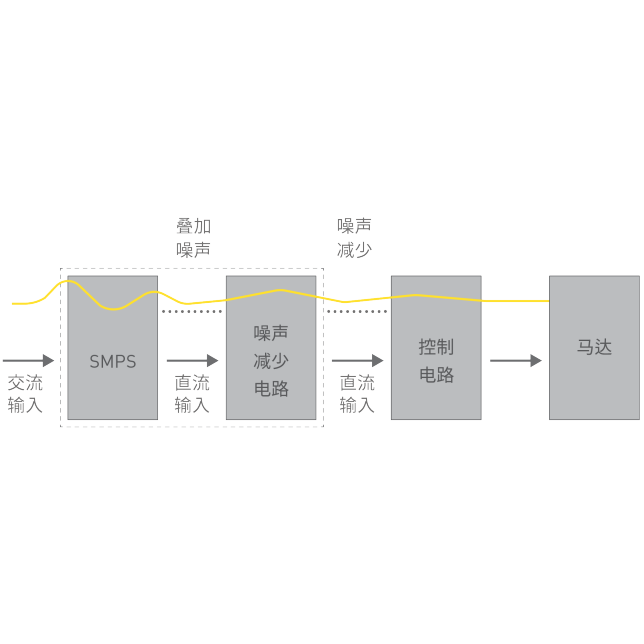

独立控制单元

独立控制单元的概念
控制单元与主单元隔开,以抑制有害噪声对主单元的影响。使用了开关电源来实现对高扭矩提供良好调节的电源电路。为了降低拾音器受到的噪声影响,开关电源采用了独特的技术,通过新开发的“有害噪声降低电路”提供噪声最小的电源供给。此外,为了尽量减少通信过程中的噪声,在主机和控制单元之间安设了一个高度可靠的系统,以抵抗外部噪声的影响。这些彻底的降噪措施实现了世界较高水平的信噪比。

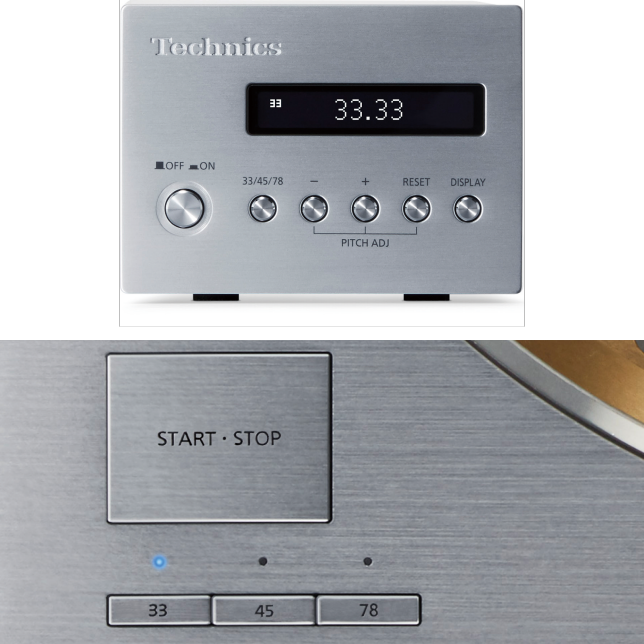

精密调节和旋转指示

控制单元照片,唱盘按钮的照片
该唱盘不仅支持密纹唱片(33 1/3转/分钟)和细碟(45转/分钟)等模拟唱片,还支持粗纹唱片(78转/分钟)。旋转(每分钟转数)也可以通过控制单元设置至两位小数(最大 ±16%)。OLED显示器还能够显示旋转精度,精确度可以达到两位小数,因此用户既可以听到也可以看到精确的旋转。

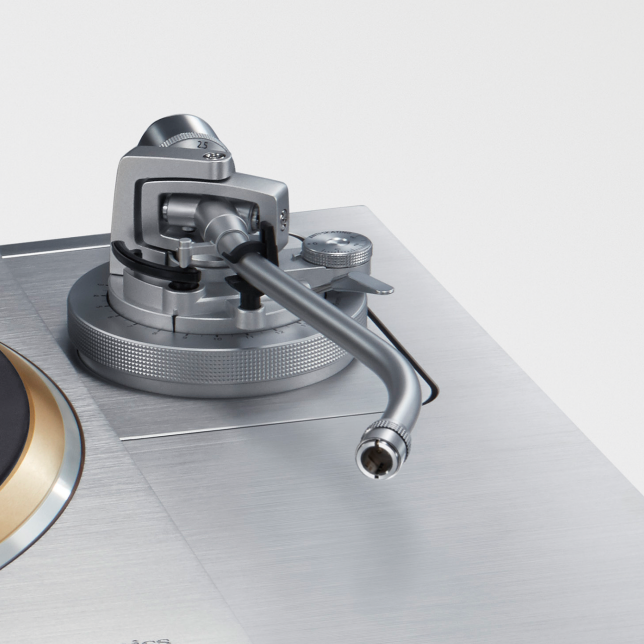

高灵敏度唱臂

Photo of High-sensitivity Tonearm
为了使唱臂能够精确跟踪唱片的旋转,Technics使用了传统的静态平衡S型通用唱臂以及轻巧、高阻尼的镁制唱臂管。万向悬架结构唱臂使用高精度轴承。技艺高超的日本工匠会进行所有组装和调整,以实现很高的初始运动灵敏度,从而精确地追踪切入唱片的凹槽。OFC用于内部布线,这样从唱头中继而来的音乐信号不会衰减,也不会损失切入唱片的音乐能量,从而产生非常生动的声音。

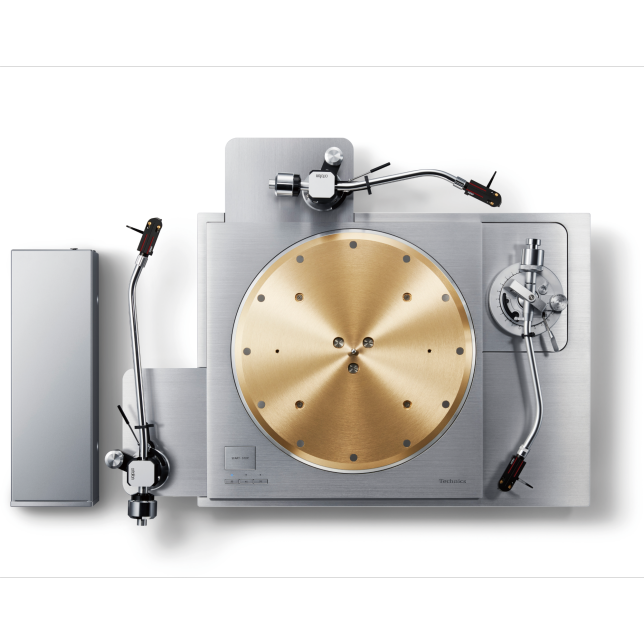

唱臂底座

定制唱臂底座的照片

安装唱臂的唱臂底座与唱盘部分紧密相连。与含有唱臂安装结构的唱盘底座部件相比,唱臂轴承、唱盘轴承、唱针位置的关系始终保持不变,从而提供了一种结构,减小了转盘底座材质刚度引起的振动影响,并且增加了唱臂性能。可选配其他唱臂底座,除了标准唱臂之外,还可以安装SME或Ortofon现有的短型或长型唱臂(最多可安装三个,包括标准唱臂)。

查看更多有关子唱臂底座选项的详细信息

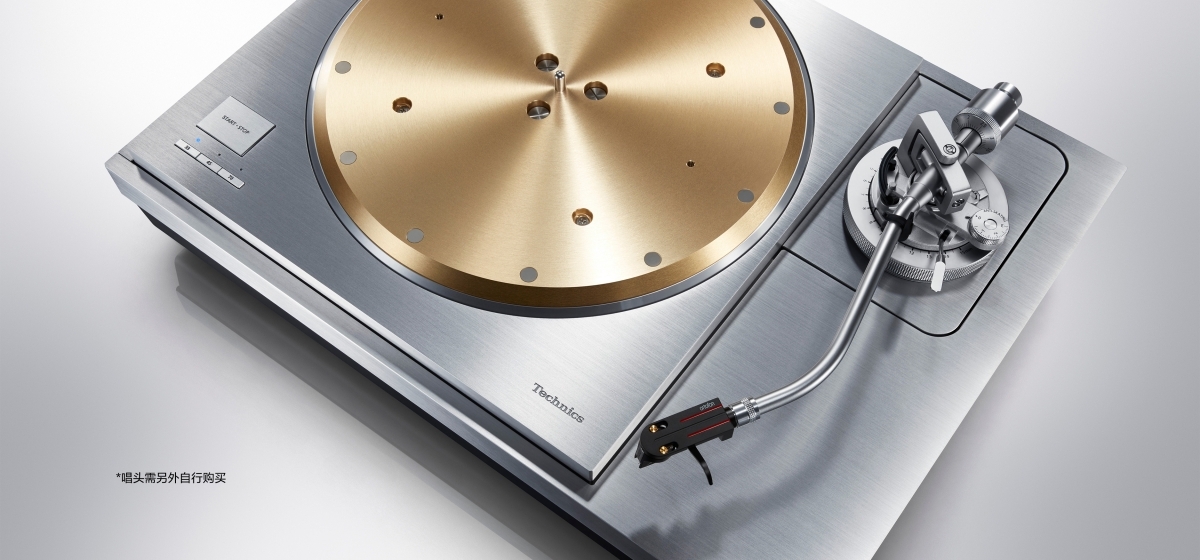

*定制示例,唱头需自行另外购买

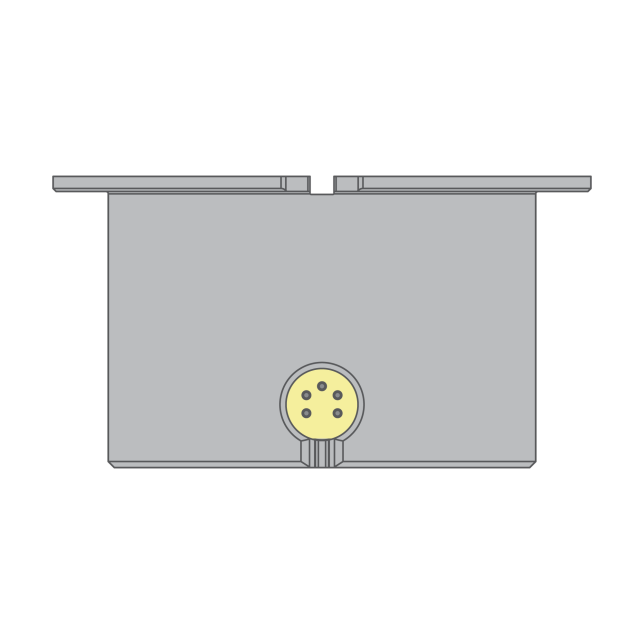

高品质端子

Graph of High-quality Terminal
使用镀金的5针DIN端子,让用户可以选择所需的唱机连接线。集成的机械加工高刚性铝制外壳也可防止外部噪音干扰拾音器。

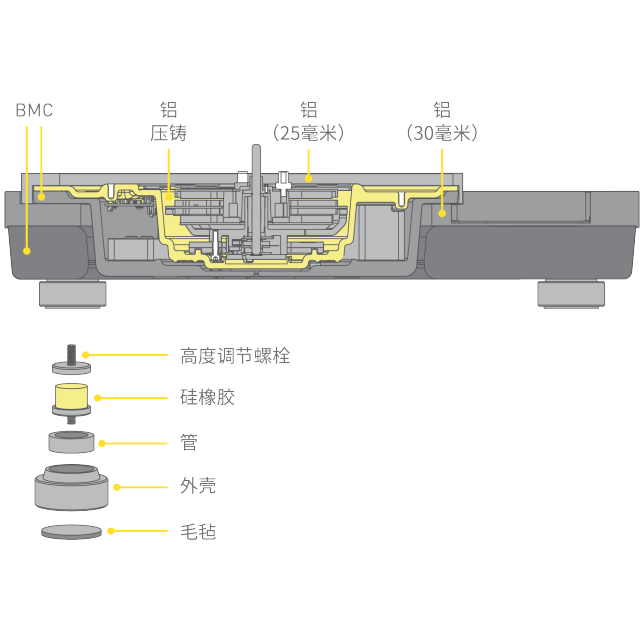

刚性壳体和高阻尼硅绝缘子

刚性壳体和高阻尼硅绝缘子
壳体采用2层结构,由BMC(团状模塑料)和30毫米厚的铝顶板组成。唱盘部分是由BMC、铝压铸和25毫米厚的铝顶板组成的3层结构。不同材料的5层结构组成了整个系统,确保有足够的刚性。制成壳体的绝缘子由特殊硅橡胶制成,具有高振动阻尼特性和长期可靠性。使用微孔聚合物制成的圆柱形管进行加固,以吸收水平方向的振动。这些部件安装在具有高比重的锌压铸外壳中,用于隔绝外部振动。

图片集

规格

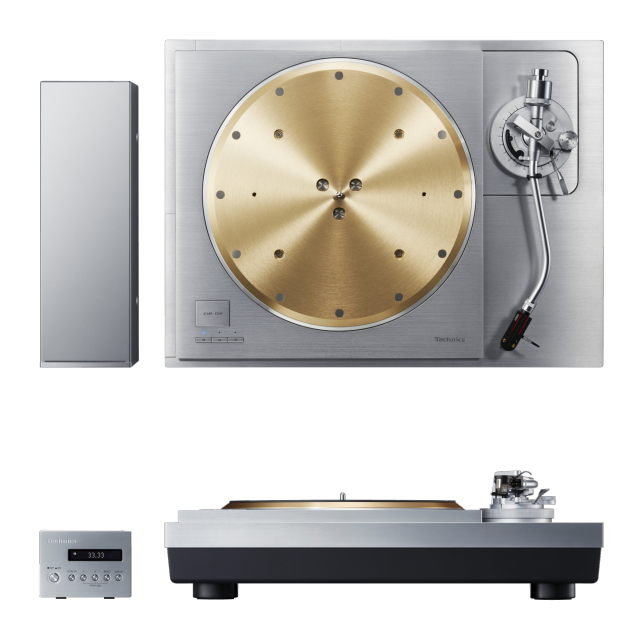

直驱黑胶唱盘机 SL-1000R的照片

尺寸和重量

高度
188mm
宽度
531mm
长度
399mm
重量
40.2kg

无芯直驱马达

抑制不必要的马达振动

重磅级唱盘转盘

独立控制单元

高灵敏度唱臂

刚性壳体和高阻尼硅绝缘子

唱盘部分

  • 驱动方式

    • 直驱
  • 马达

    • 无刷直流马达
  • 唱盘速度

    • 每分钟转数33 1/3、45、78
  • 调整范围

    • ±16 %
  • 起动扭矩

    • 0.39 N・m / 4.0 kg・cm
  • 抖晃率

    • 0.015 % W.R.M.S.
  • 转盘

    • 黄铜和铝压铸相结合
      直径:323毫米
      重量:约7.9千克(包括唱盘垫)

唱臂部分

  • 类型

    • 通用静态平衡
  • 有效长度

    • 从唱臂枢轴到唱针:254毫米
      从唱臂枢轴到主轴:239毫米
  • 超距

    • 15毫米
  • 跟踪误差角

    • 在1° 48'以内(在30厘米(12")唱片的外凹槽处)
      在0° 30'以内(在30厘米(12")唱片的外凹槽处)
  • 偏移角度

    • 21°
  • 唱臂高度调节范围

    • 0-15毫米
  • 唱针压力调节范围

    • 0-4g(直读)
  • 适用唱头重量范围(包括唱针座)

    • 15.9-19.7克(不含辅助砝码)
      18.8-23.6克(含小辅助砝码)
      22.5-26.3克(含中辅助砝码)
      26.0-31.0克(含大辅助砝码)

端子

  • 音频输出

    • 唱机(五芯插座)x1 *仅限直线型连接线

一般

  • 电源

    • AC110-240V,50/60Hz
  • 耗电量

    • 10W
      约0.05W(待机)
  • 尺寸(宽x高x深)

    • 主要部件 531x188x399毫米
      控制单元 110x84x350毫米
  • 重量

    • 主要部件 约40.2千克
      控制单元 约2.1千克
  • 工作温度范围

    • 0°至+40°
  • 工作湿度范围

    • 35%至80%RH(无冷凝)
  • 配件

    • 唱盘,唱盘垫,EP唱片适配器,平衡块, 辅助砝码(小)(中)(大),超距计, 唱盘螺丝组,可拆卸手柄,六角扳手,绝缘子附件,防尘罩,交流电源线,用户手册
