高级扬声器系统 SB-G90M2GK-K

SB-G90M2GK-K

尊享级音箱

功能

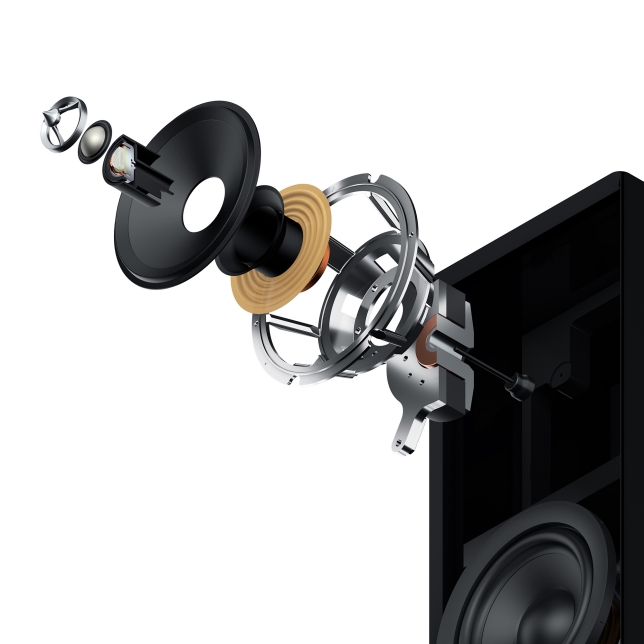

先进的相位精密驱动器

先进的相位精密驱动器
要再现具有增强空间声音表现力的音乐,需要从扬声器单元发出的声音的波阵面在到达听众时都是一致的,而不管听众身在何处。点声源设想是实现它的理想方法之一。
为了实现点声源的再现,采用了同轴配置,然后与最初形状的线性相位塞相结合,用于对齐相位,并采用了由浅形振膜和平滑边缘形状组成的平滑流动振膜,以使声音反射最小。
SB-G90M2 的 2 路同轴扬声器单元是为再现中高频范围而新开发的,以实现清晰的声像定位和高音质,从而传递出流畅、情感丰富的音乐,同时继承了 Technics 不懈追求的点声源和线性相位概念。

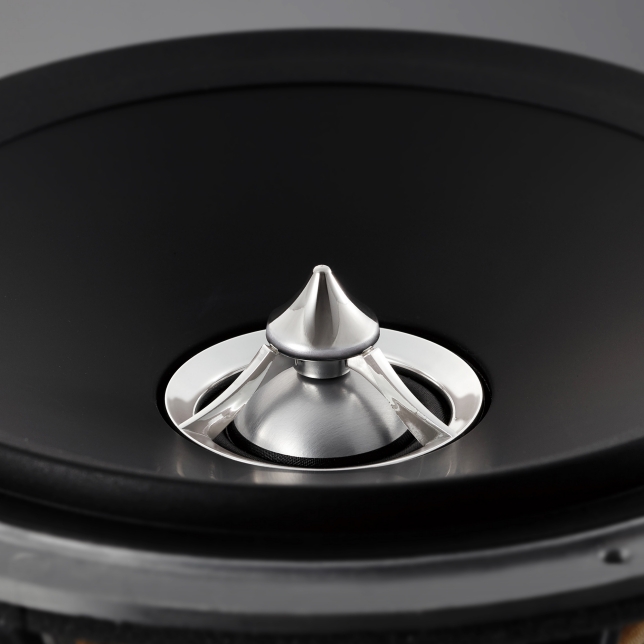

线性相位插头

线性相位插头
原本形状的声学插头被安置在高音喇叭振膜的正面,提供了高分辨率音色再现能力和宽广的声场。
线性相位插头的尖端是由高模量、高密度的黄铜材料制成。它可以防止插头因中音单元的振动影响而产生不必要的振动,从而提供清晰和低失真的声音。

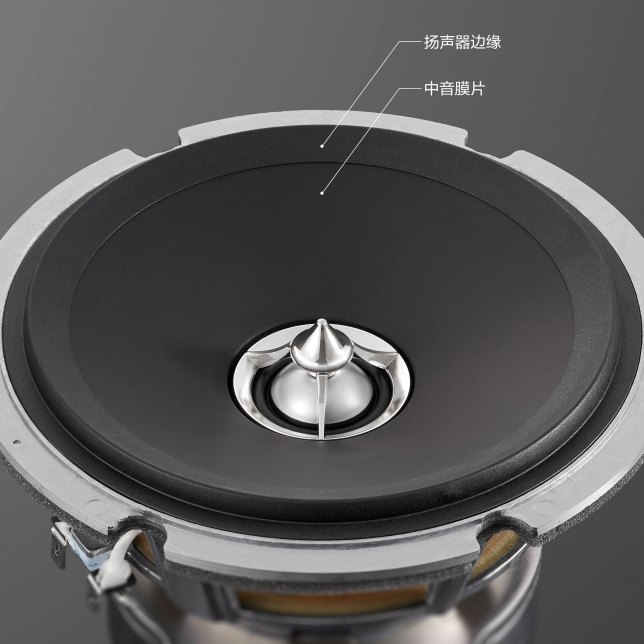

平滑流动膜片

平滑流动膜片
当声波沿不规则表面传播时,由于表面不规则,其波阵面会受到干扰,导致频率特性下降。这尤其影响到短波长的高频特性。
中音单元的振膜是同轴扬声器单元的一部分,其形状较浅,边缘光滑,以减少声音的反射,从而使振膜辐射出的声音受到的干扰降到最低,从而获得出色的频率响应、相位特性和宽广的指向性。
这种配置实现了宽广的声场和平滑丰富的中高频范围。

固定式构造

为了以高信噪比重现音乐,已经几乎消除了不理想或不需要的声音来源。
为此,通过大量 CAE 分析,进一步优化了先前 SB-G90 型号所采用的平衡驱动器安装结构,并为安全安装扬声器单元新开发了扬声器安装挡板。此外,整个箱体的刚性得到了加强,以利用平衡驱动器安装结构的优势。组成同轴扬声器的每一个部件的强度和形状都经过竭尽全力的审查,以便尽可能完全消除不必要的振动和噪音。更重要的是,箱体内部提供了一个声道结构。这种新的、独特的结构有效地消除了引起共振峰的驻波。

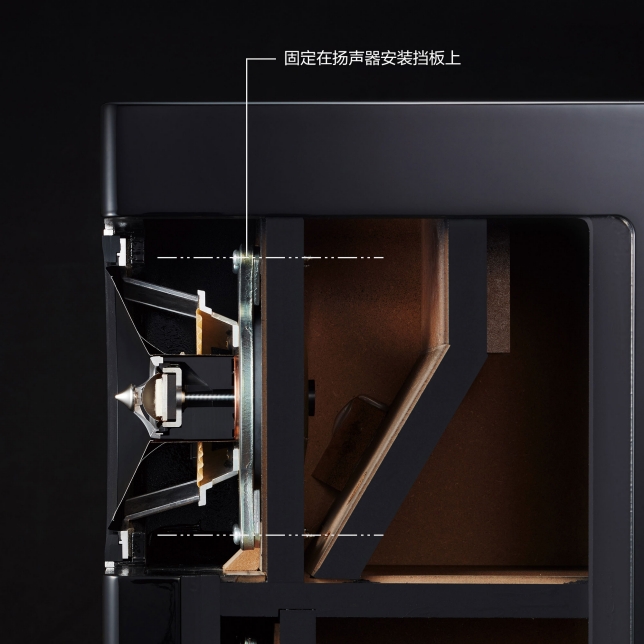

平衡式驱动器安装结构

平衡式驱动器安装结构
通过使用 CAE 改进通气孔,以及允许一体式低音炮安装挡板穿透底板以实现更高的刚度,进一步减少了由扬声器安装挡板产生的不必要的振动。更重要的是,优化的通气孔改善了扬声器背面辐射的声音分布,增强了响应。此外,同轴扬声器安装挡板与低音炮安装挡板分开,以消除相互干扰。
它们结合在一起,进一步增强了声音的清脆感和声场的三维呈现。

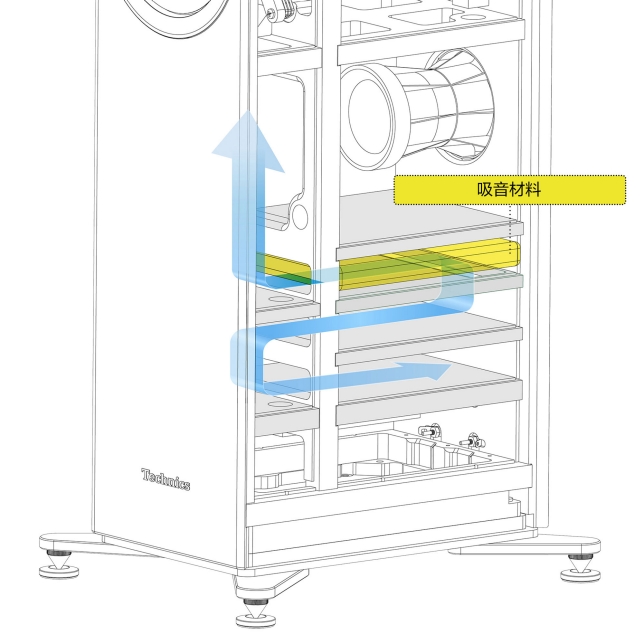

驻波终结结构

驻波终结结构
由音箱尺寸决定的一定频率的声音通常会在音箱内部产生一种称为驻波的共振。消除驻波最常见的方法是在音箱内安装吸音材料。然而,由于吸音材料也会吸收除产生驻波的频率以外的声音,所以它在一定程度上消除了再现声音的活力或生动感。
作为一种对策,在低音炮箱体的底部提供了一个声道结构来引导驻波。吸音材料被安装在声道中声速变得最快的位置。这样就能以最少的吸音材料有效地消除驻波,而驻波是造成共振峰值的原因。(已获专利)
这种结构可以准确再现音乐所需的所有信息,因此扬声器系统实现了更生动和自然的中低频声音。

其他技术

在箱体内部,扬声器安装挡板与横向加固板相结合,以提供一个坚固的交叉结构,并消除不必要的共振。
高刚度箱体

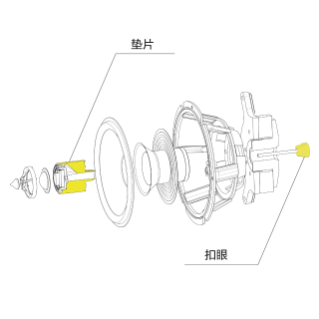

为了实现准确的声像定位,对诸如垫片和线环等结构件进行了大量分析,以消除不良的振动和噪音。
经过高度分析和优化的组件

安装了两个长冲程 16 厘米低音炮单元。磁路的特有双磁铁、长音圈和铜环,产生充足的驱动力。
低失真长冲程 16 厘米低音炮

低音炮和中/高音单元由独立的放大器驱动,以消除低音炮对中/高音单元的影响。这让清晰且透明的声音得以实现。
双线程扬声器端子

图片集

规格

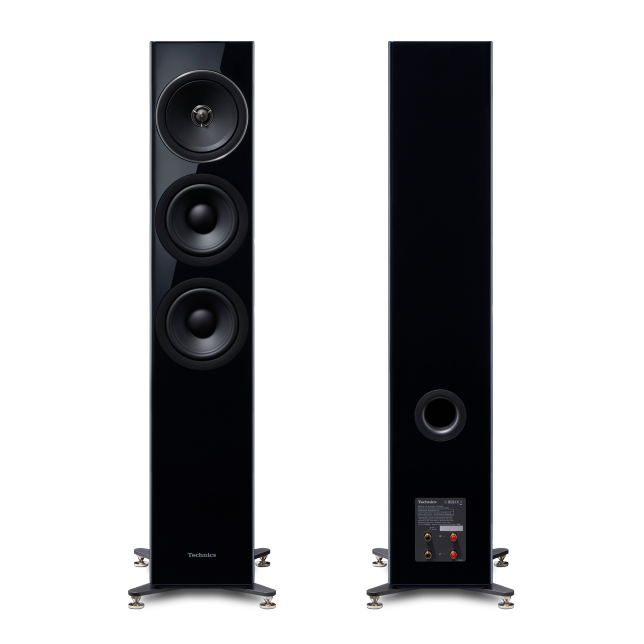

高级扬声器系统 SB-G90M2GK-K的照片

尺寸和重量

高度
1114mm
宽度
292mm
长度
366mm
重量
35kg

*约

带有线性相位插头的高级相位精密驱动器

平滑流动膜片

具有平衡驱动器安装结构的静音结构

高刚度箱体和驻波终结结构

低失真长冲程 16 厘米低音炮

双线程扬声器端子

类型

  • 3 路 4 个扬声器的低音反射器(同轴 2 路中音/内置高音)。

扬声器单元

  • 低音炮

    • 16 cm (6½") 圆锥型 x 2
  • 中频 / 高音喇叭

    • 16厘米(6½ 英寸)圆锥型 x 1 / 2.5 厘米(1 英寸)圆顶型 x 1

阻抗

输入功率 (IEC)

  • 100瓦(额定),200瓦(最大)。

推荐放大器功率

  • 40 - 200 W(扬声器经 IEC60268-5 短期最大测试)。

声压级

  • 86 dB / 2.83 V (m)
    83 dB / W(m)

频率范围

  • 33Hz - 90kHz (-10dB)

分频点

  • 500Hz,3.4kHz

尺寸(宽 x 高 x 深)

  • 292 mm × 1114 mm × 366 mm(包括钉子)

重量(每套)

  • 约 35 kg

附件

  • 钉子×4,钉子箍×4,垫片×4,底板×4,底板螺丝×12,橡胶脚×4,短线×2,音箱网×1,清洁布×1,用户手册×1。
