直驱黑胶唱盘系统SL-1210G

SL-1210G

超大转盘

功能

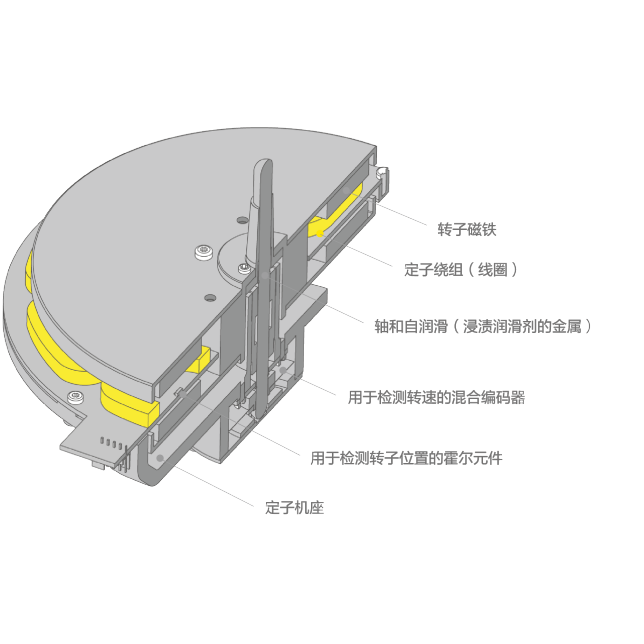

无芯直接驱动电机

无芯直接驱动电机
传统的模拟转盘在高速旋转过程中存在微小振动和旋转不匀(俗称“齿槽”)等因素,因而会导致音质下降。在 SL-1200G 中,使用新开发的无铁芯无芯直接驱动电机消除了齿槽效应。此外,双转子结构在保持高扭矩的同时降低了轴承负载,而且减少了旋转过程中的微小振动。这些因素能够再现模拟唱片上刻入的温暖、细腻的音响。

高精度电机控制技术

采用了为蓝光设备开发的电机控制技术,并可根据电机的运行状态切换驱动模式,实现了高启动扭矩和高速稳定性。

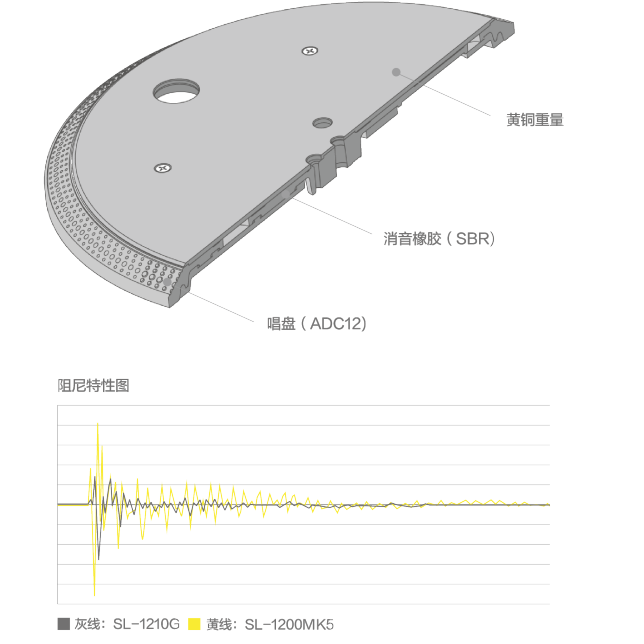

三层转盘托盘

三层转盘托盘
转盘的三层结构上同时结合了一个黄铜和铝压铸盘。整个后部表面覆盖了一层消音橡胶,消除了不必要的共振,从而实现高刚性和减振效果。这提供了超越 SP-10MK2(全球广播电台使用的直接驱动转盘标准)的平稳旋转稳定性和惯性质量,而且其惯性质量超过 SL-1200MK5 两倍以上。

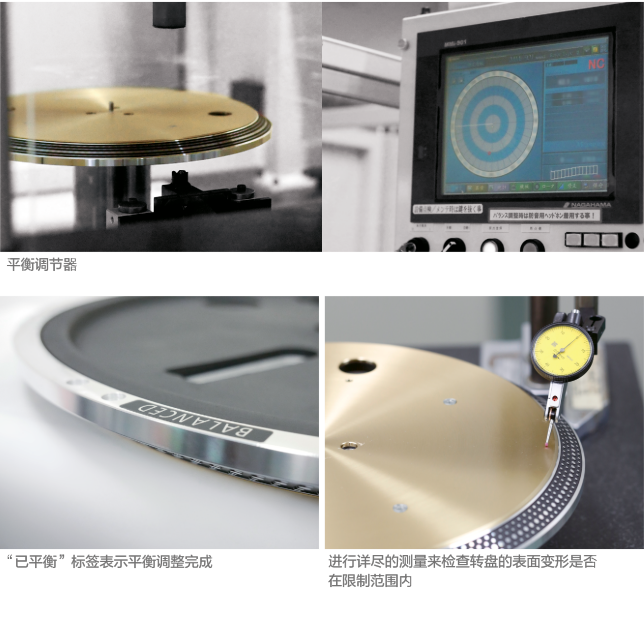

高级平衡调整

高级平衡调整
当转盘重量分布不均时,转动时会产生过大的振动或噪音,从而导致音质下降。因此,转盘组装后,在出厂前会使用专门的高精度平衡调节设备对每一个部件进行调整,以调节转盘的平衡。经过调整的转盘上贴有“平衡已调”标签,表示调整已完成。

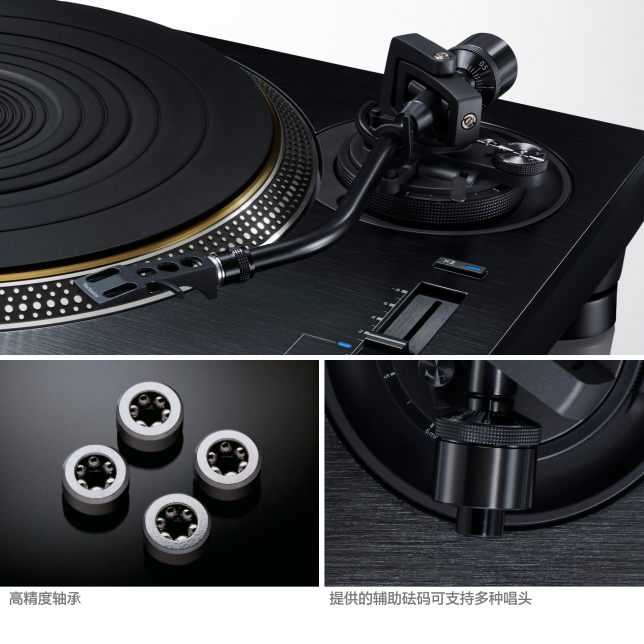

高灵敏度唱臂

高灵敏度唱臂
唱臂采用具有高阻尼效果的轻质镁合金,通过冷拔改善了材料的特性,达到了所需的高精度。此外,通过采用传统的 Technics 万向节悬挂结构,水平旋转轴和垂直旋转轴相交于单一中心点,同时辅以带切割加工外壳的高精度轴承,实现了较高的初始运动灵敏度。

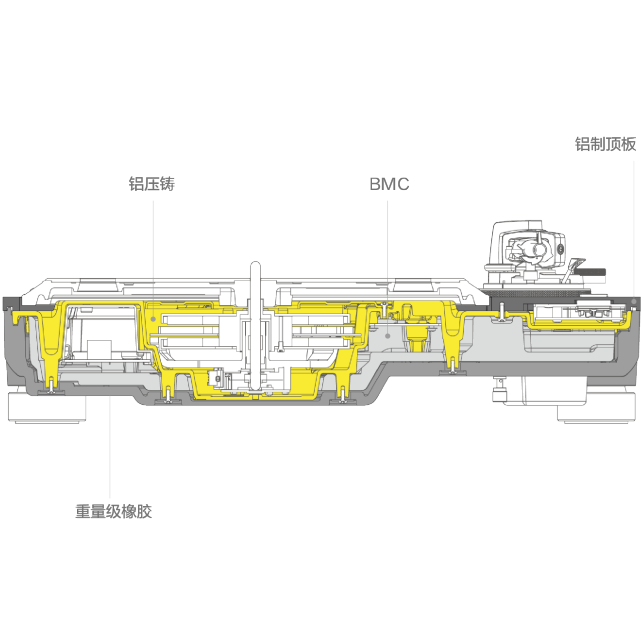

四层柜体结构

四层柜体结构
在 SL-1200MK5 系统之前的铝压铸、BMC 和重量级橡胶三层结构中,添加了经过细纹处理的 10 毫米厚完美铝制顶板。这种四层结构结合了高硬度和高品质的外观及手感。

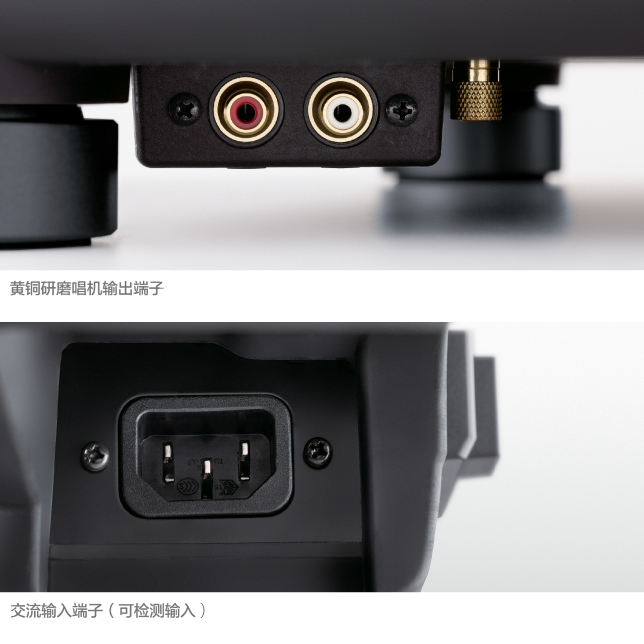

高质量终端

高质量终端
使用黄铜磨制的镀金唱机终端和接地终端可以防止音质下降,同时方便安装和拆卸缆线。此外,机箱内使用金属屏蔽结构,减少了外部噪音影响。

图片集

规格

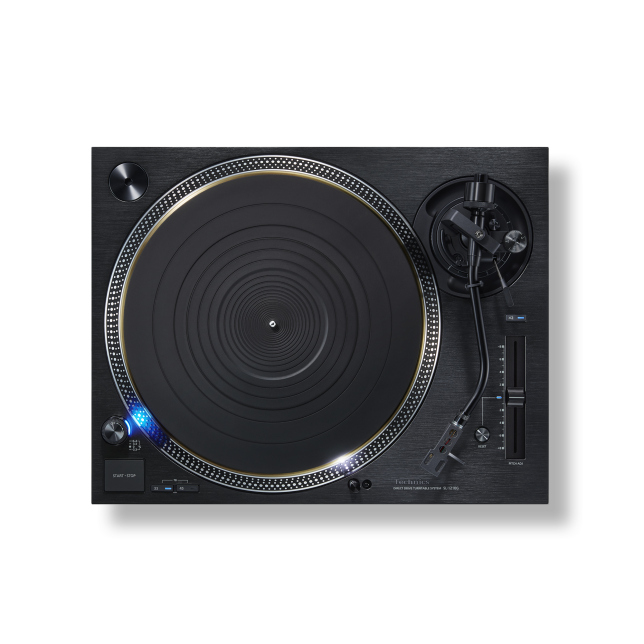

直驱黑胶唱盘系统SL-1210G的照片

尺寸和重量

高度
173mm
宽度
453mm
长度
372mm
重量
18kg

*约

无芯直接驱动电机

高精度电机控制技术

三层转盘托盘

高级平衡调整

高灵敏度唱臂

四层柜体结构

转盘部分

  • 类型

    • 直接驱动手动转盘
  • 转盘速度

    • 33-1/3、45 和 78 转/分
  • 调整范围

    • ±8 %、±16 %
  • 启动扭矩

    • 3.3 公斤-厘米
  • 组装特征

    • 从静止到 33-1/3 转/分仅需 0.7 秒
  • 抖晃度

    • 0.025 % W.R.M.S.(JIS C5521)
  • 谐振底噪

    • 78 dB(IEC 98A 加权)
  • 转盘托盘

    • 黄铜和铝压铸组合
      直径:332 毫米
      重量:约 3.6 kg(包括橡胶垫)

唱臂部分

  • 类型

    • 通用静态平衡
  • 有效长度

    • 230 mm
  • 超距

    • 15 mm
  • 循迹误差角

    • 2° 32' 以内(在 30 cm (12"") 唱片的外凹槽处)
      0° 32'内(在 30 cm (12"") 唱片的内凹槽处)
  • 补偿角

    • 22°
  • 臂高调节范围

    • 0 - 6 毫米
  • 针压调节范围

    • 0 - 4 克(直读)
  • 唱头架重量

    • 约 7.6 g
  • 适用唱头重量范围

    • (无配重)
      5.6 至 12.0 克
      14.3 至 20.7 克(含唱头架)
      (附小配重)
      10.0 至 16.4 克
      18.7 至 25.1 克(含唱头架)
      (附大配重)
      14.3 至 19.8 克
      23.0 至 28.5 克(含唱头架)
  • 唱头安装尺寸

    • JIS 12.7 毫米间隔
  • 唱头架终端接线片

    • 1.2 毫米 φ 4 针终端接线片

终端

  • 音频输出

    • PHONO(针式插孔),接地终端

一般信息

  • 电源

    • 110-240 伏交流电,50 / 160 Hz
  • 功耗

    • 14 瓦 约 0.2 瓦(待机)
  • 尺寸(宽 x 高 x 深)

    • 453 x 173 x 372 毫米
  • 重量

    • 约 18 公斤
  • 附件

    • 转盘、转盘唱片垫、防尘罩、EP 唱片适配器、平衡重、小配重、大配重、唱头架、超距规、唱头螺丝组、PHONO 线、PHONO 接地线、交流电源线、转盘螺丝组、用户手册
