Système de platine tourne-disque à entraînement direct SL-1000R

SL-1000R

Classe de référence

Caractéristiques

Moteur à entraînement direct sans noyau

Concept of Direct Drive Motor
Le moteur qui constitue le cœur de la platine tourne-disque à entraînement direct s’appuie sur le moteur sans noyau à entraînement direct développé à l’origine pour le SL-1200G lancé en 2016, et amélioré depuis. Le moteur sans noyau double rotor à deux bobines créé à cette fin avait des bobines sur les deux côtés pour l’entraînement à 12 pôles et à 18 bobines, au couple suffisant pour faire tourner le plateau de poids lourd (approximativement 7,9 kg). Le décalage de 60 degrés des bobines sur les deux côtés a permis d’améliorer la rigidité du substrat, éliminant ainsi les subtiles vibrations et réduisant l’inductance propre. Ces améliorations ont produit une rotation stable avec un pleurage et scintillement inférieur ou égal à 0,015 %, ce qui est considéré comme étant la mesure limite. De plus, les paliers de butée supportant le plateau de poids lourd utilisent un plastique spécialement développé qui procure à la fois rigidité et fiabilité.

Suppression des vibrations indésirables du moteur

Concept of Suppressing Unwanted Motor Vibration
Le moteur développé pour le SL-1200G a servi de plateforme pour le moteur à entraînement direct. La double bobine, renforcée par des paliers de butée et un châssis de meilleure rigidité, a donné le jour à un moteur stabilisé avec un centre de gravité surbaissé. En positionnant deux poids en acier inoxydable à haute rigidité et une gravité spécifique élevée au bas du châssis, la rigidité et le centre de gravité bas sont conservés. Ces mesures exhaustives conçues pour éliminer les vibrations indésirables permettent d’obtenir une précision de rotation impressionnante et d’améliorer le rapport signal/bruit (S/B).

Plateau de poids lourd

Concept du plateau de poids lourd,Graphique des caractéristiques d’amortissement des vibrations
Le plateau comprend, sur sa périphérie externe en laiton de 10 mm d’épaisseur, des poids en tungstène au poids spécifique extrêmement élevé et difficiles à fabriquer. La couche en laiton est laminée sur de d’aluminium moulé, ce qui procure au plateau un poids total d’environ 7,9 kg et une masse inertielle d’environ 1 tonne•cm. Une couche en caoutchouc amortissant fixée sur la surface arrière permet d’éliminer les vibrations en formant une construction à 3 couches qui atteint des caractéristiques de haute rigidité et d’amortissement efficace des vibrations.

Boîtier de commande séparé

Concept du boîtier de commande séparé
Le boîtier de commande est séparé de l’unité principale pour éliminer les effets des bruits indésirables sur l’unité principale. Afin d’obtenir un circuit d’alimentation électrique fournissant une bonne régulation pour le couple élevé, il est doté d’un bloc d’alimentation à découpage. Pour réduire le bruit atteignant la cellule de lecture, le bloc d’alimentation électrique à découpage est équipé d’une technologie unique qui fournit une tension d’alimentation à faible bruit minimal au moyen d’un « circuit de réduction des bruits indésirables » nouvellement conçu. De plus, afin de minimiser le bruit même pendant la communication, un système haute fiabilité résistant aux effets des bruits externes est utilisé pour la communication entre l’unité principale et le boîtier de commande. Ces mesures exhaustives de réduction de bruit permettent d’obtenir le rapport S/B le plus élevé au monde.

Ajustements précis et indication de rotation

Photo of Control Unit, Photo of Turntable Button
Cette platine tourne-disque prend en charge non seulement les disques analogiques LP (longue durée 33 1/3 tr/min) et EP (durée prolongée 45 tr/min), mais également les disques 78 tr/min (SP). La rotation (tr/min) peut également être réglée jusqu’à deux décimales (maximum ±16%) depuis le boîtier de commande. L’écran OLED affiche également la rotation avec une précision de deux décimales, de sorte que l’utilisateur peut entendre et voir à la fois l’extrême précision de la rotation.

Bras de lecture ultra sensible

Photo of High-sensitivity Tonearm
Afin de permettre au bras de lecture de suivre avec précision la rotation du disque, Technics a traditionnellement utilisé le bras de lecture universel de type S à équilibre statique de poids léger, avec un tube en magnésium à amortissement élevé. Le bras de lecture à suspension à cardan utilise des paliers de haute précision. Des artisans japonais très habiles effectuent le montage et le réglage pour atteindre une sensibilité de mouvement initial élevée et suivre avec précision les sillons gravés dans le disque. Afin d’assurer davantage la reproduction très précise des sons, les câbles OFC utilisés pour le raccordement interne préviennent l’amortissement du signal musical de la cellule et la perte l’énergie du disque.

Base du bras de lecture

Photo of Tonearm Base Customisation

La base du bras de lecture, sur laquelle est fixé le bras de lecture, est solidement intégrée au tourne-disque. En comparant la base de la platine tourne-disque avec la construction du montage du bras de lecture, la relation est toujours constante entre les roulements du bras de lecture, les roulements du plateau et la position de l’aiguille, fournissant une structure minimisant la vibration provoquée par la rigidité des matériaux de base de la platine tourne-disque, et maximisant la performance du bras de lecture. Une base de bras de lecture en option peut également être achetée, ce qui permet, en sus du bras de lecture standard, de monter un bras de lecture court ou long de SME ou Ortofon existant (jusqu’à trois en incluant le bras de lecture standard).

Voir les détails sur les options de base pour bras de lecture secondaires

*Exemple de personnalisation

Prise de haute qualité

Graph of High-quality Terminal
Une prise DIN 5 à broches plaqué or est utilisée afin que l’utilisateur puisse sélectionner le câble PHONO de son choix. Un boîtier en aluminium hautement rigide, usiné et intégré, empêche également le bruit externe de se propager à la cellule de lecture.

Structure rigide et isolants en silicone à fort pouvoir d’amortissement

Concept d’un boîtier rigide avec un isolant en silicone à amortissement élevé
Le boîtier comporte une structure à 2 couches formées de BMC (mélange de moulage grossier) et d’un panneau supérieur en aluminium de 30 mm d’épaisseur. La structure de la platine comporte 3 couches comprenant du BMC, de l’aluminium moulé et un panneau supérieur en aluminium de 5 mm d’épaisseur. Cette structure à 5 couches de matériaux différents assure au système une rigidité suffisante. L’isolant qui supporte le boîtier est un caoutchouc en silicone spéciale qui combine les caractéristiques d’amortissement élevé des vibrations et une fiabilité à long terme. Le renforcement à l’aide d’un tube cylindrique fait d’un polymère microcellulaire absorbe les vibrations dans le sens horizontal. Ces pièces sont contenues dans un boîtier moulé en zinc comportant une gravité spécifique élevée, pour l’isolation contre des vibrations externes.

Soyez inspiré

Spécifications

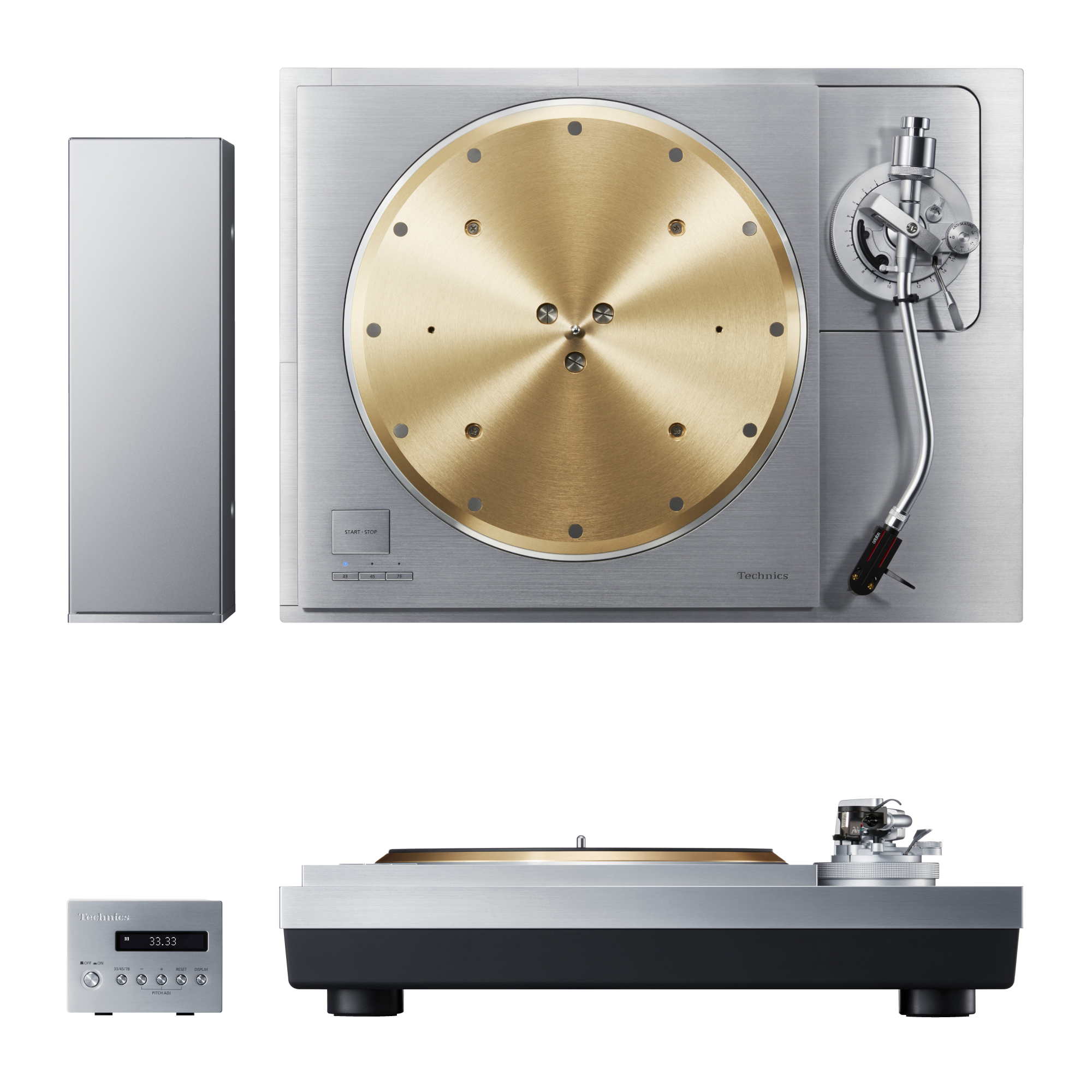

Photo de Système de platine tourne-disque à entraînement direct SL-1000R

Taille et poids

Hauteur
188mm
Largeur
531mm
Profondeur
399mm
Poids
40.2kg

Moteur à entraînement direct sans noyau

Suppression des vibrations indésirables du moteur

Plateau de poids lourd

Boîtier de commande séparé

Bras de lecture ultra sensible

Structure rigide et isolants en silicone à fort pouvoir d’amortissement

Section du plateau

  • Méthode d’entraînement

    • Entraînement direct
  • Moteur

    • Moteur c.c. sans balais
  • Vitesses du tourne-disque

    • 33 1/3, 45, 78 tr/min
  • Plage de hauteur tonale

    • ±16 %
  • Couple de démarrage

    • 0,39 N・m / 4,0 kg•cm (3,47 lb•po)
  • Pleurage et scintillement

    • 0,015 % eff. pondéré
  • Plateau

    • Moulage en laiton et aluminium combiné
      Diamètre : 323 mm (12 23/32 po)
      Poids : Environ 7,9 kg (17,5 lb) (avec tapis du plateau)

Section bras de lecture

  • Type

    • Type statique équilibré universel
  • Longueur effective

    • Du pivot du bras de lecture jusqu’à la pointe de lecture : 254 mm (10 po)
      Du bras de lecture jusqu’au moyeu : 239 mm (9 13/32 po)
  • Surplomb

    • 15 mm (19/32 po)
  • Angle d’erreur de poursuite

    • Moins de 1º48’ (au sillon extérieur d’un disque 30 cm (12 po))
      Moins de 0º30’ (au sillon extérieur d’un disque 30 cm (12 po))
  • Angle de décalage

    • 21°
  • Plage de réglage de la hauteur du bras

    • 0 à 15 mm
  • Plage de réglage de la pression de la pointe de lecture

    • 0 à 4 g (lecture directe)
  • Plage applicable du poids de la cellule (avec coquille)

    • 15,9 à 19,7 g (sans poids auxiliaire)
      18,8 à 23,6 g (avec petit poids auxiliaire)
      22,5 à 26,3 g (avec poids moyen auxiliaire)
      26,0 à 31,0 g (avec gros poids auxiliaire)

Prise

  • Sortie audio

    • PHONO (fiche Din) x 1 *(Câble droit uniquement)

Généralités

  • Alimentation

    • 110 à 240 V c.a., 50/60 Hz
  • Consommation

    • 10 W
      environ, 0,05 W (veille)
  • Dimensions (L x H x P)

    • Unité principale
      531 x 188 x 399 mm
      (20 29/32 x 7 13/32 x 15 23/32 po)
      Boîtier de commande
      110 x 84 x 350 mm
      (4 11/32 x 3 5/16 x 13 25/32 po)
  • Poids

    • Poids Unité principale Environ 40,2 kg (88,7 lb)
      Boîtier de commande Environ 2,1 kg (4,7 lb)
  • Température de fonctionnement

    • 0 ºC à +40 ºC (32 ºF à +104 ºF)
  • Humidité relative de fonctionnement

    • 35 % à 80 % (sans condensation)
  • Accessoires

    • Plateau, tapis de plateau, adaptateur pour 45 tours, contrepoids, poids auxiliaire (petit) (moyen) (gros), jauge de surplomb, jeu de vis pour plateau, poignée amovible, clé hexagonale, fixation de l’isolant, couvercle anti-poussière, cordon secteur, manuel d’utilisation
