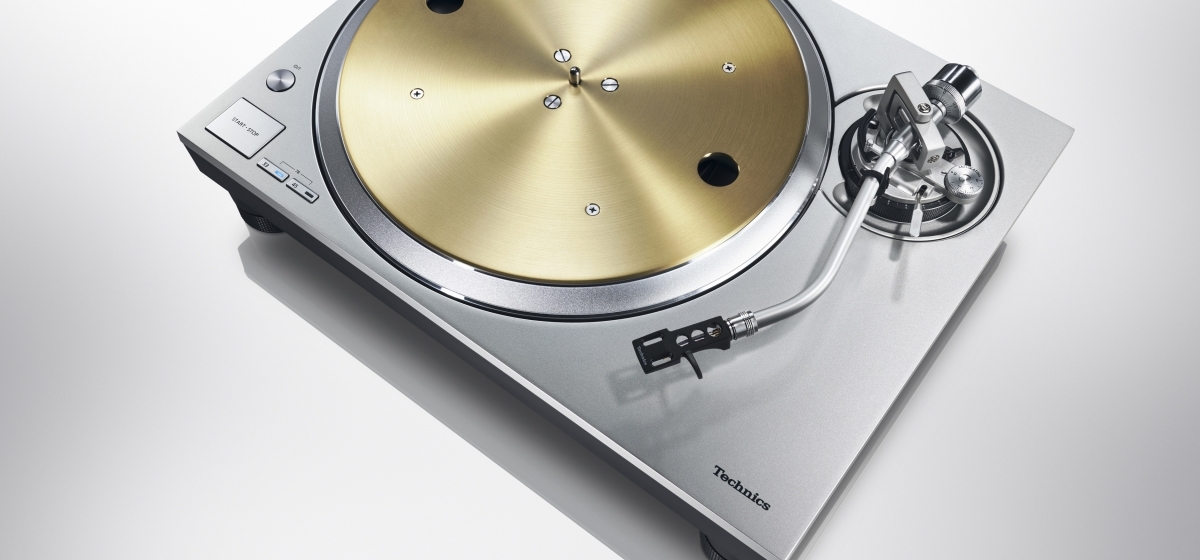

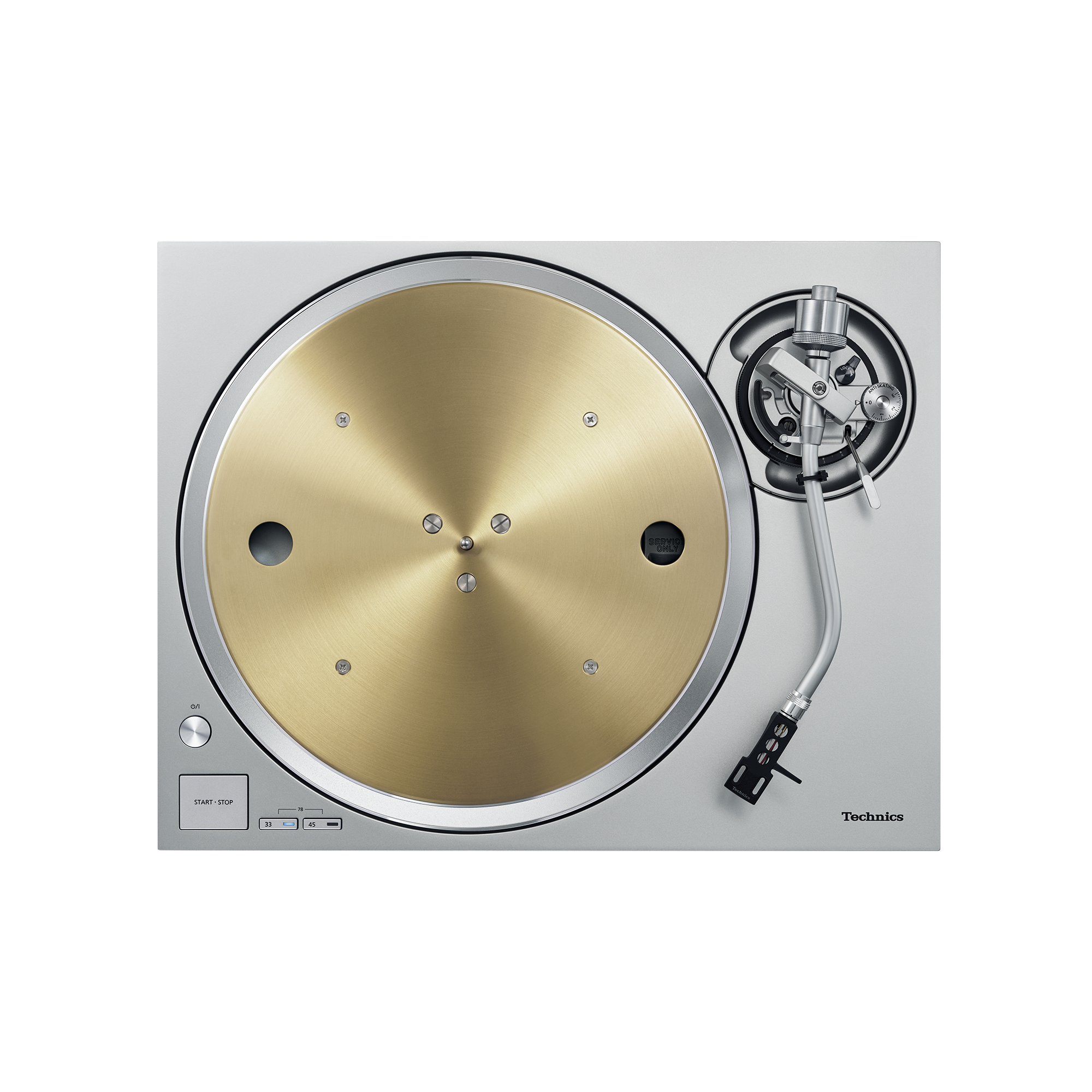

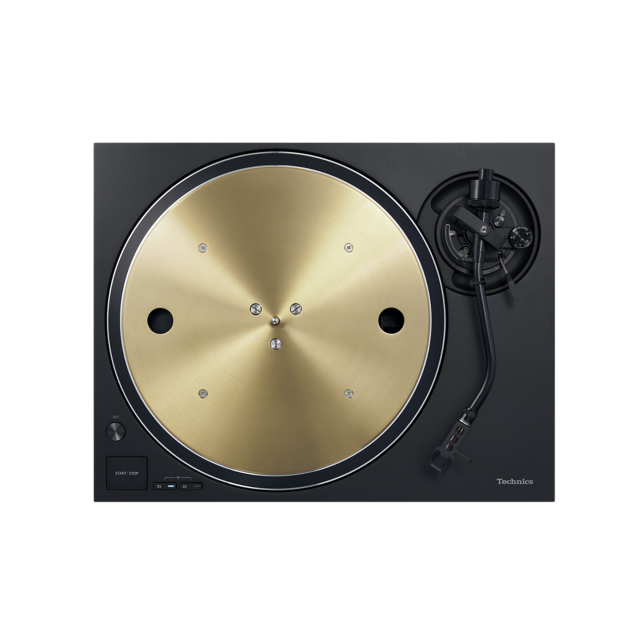

Platine tourne-disque à entraînement direct SL-1300G
SL-1300G
Nouvelle génération de platine tourne-disque, Classe de concert
Platine tourne-disque avec un design Hi-Fi doté de ΔΣ-Drive, nouvelle technologie d’entraînement de moteur qui offre une grande précision de rotation et de faibles vibrations. Le nouveau moteur, le plateau à trois couches et le châssis à haute rigidité de la platine tourne-disque assurent une qualité sonore encore meilleure.
Caractéristiques

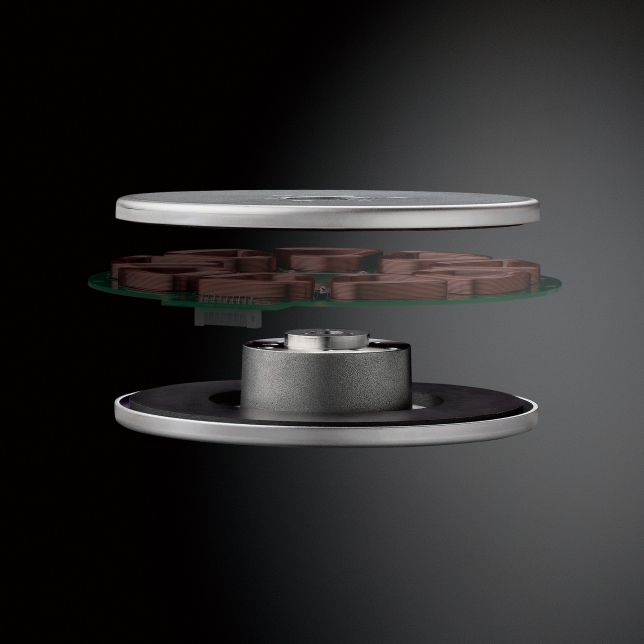

Moteur à entraînement direct sans noyau fournissant une rotation stable
Sur le modèle SL-1300G, l’utilisation d’un moteur à entraînement direct sans noyau en fer permet d’éliminer la rotation inégale du plateau, appelée crantage. En outre, la construction à double rotor réduit la charge sur les paliers tout en maintenant un couple élevé et réduit les infimes vibrations pendant la rotation. De plus, le moteur du SL-1300G a été redessiné pour éliminer les vibrations subtiles qui pourraient influencer la qualité sonore. Pour améliorer la rigidité, le même principe de renforcement que sur le SL-1000R/SP-10R, Classe de référence, a été utilisé pour la base de montage de bobine.

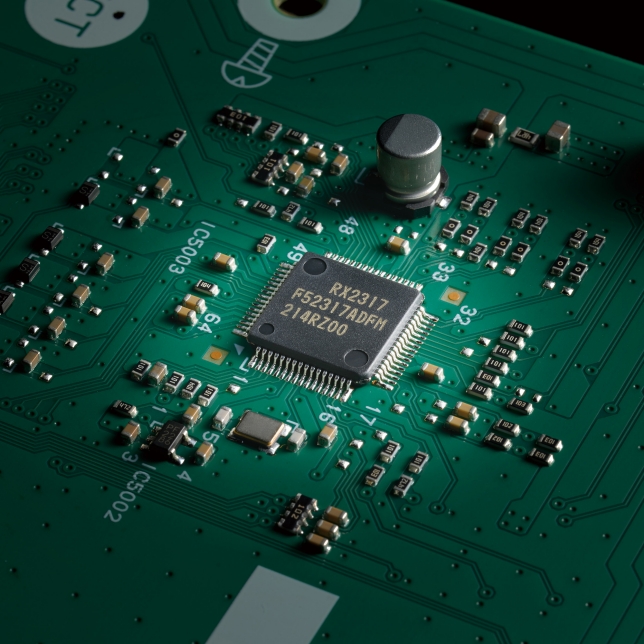

Système d’entraînement du moteur, ΔΣ-Drive (Delta Sigma Drive)
Le ΔΣ-Drive, un système de pointe qui exploite l’expertise de Technics en matière de traitement des signaux PWM, permet d’accéder à un univers de précision audio. En plus de réduire les harmoniques, le système d’entraînement supprime les vibrations du moteur pour une rotation plus douce et plus précise, assurant ainsi une reproduction riche de la musique.
Conception de résistance aux vibrations

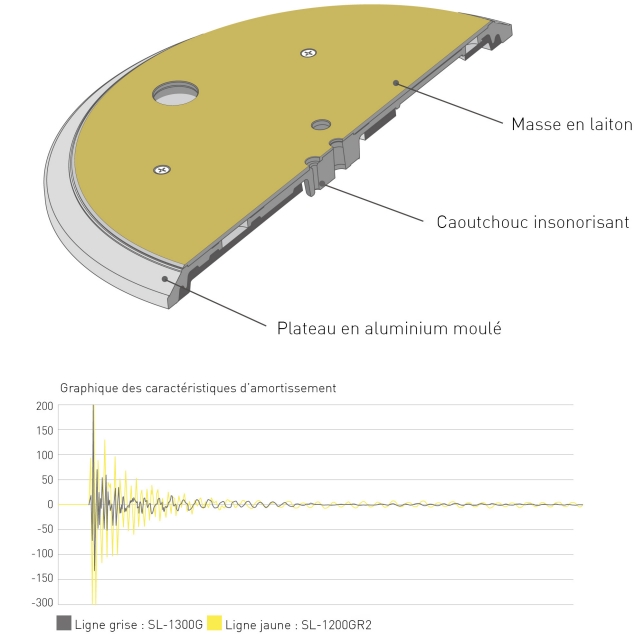

Plateau de platine tourne-disque à trois couches
La platine possède une construction à trois couches avec un plateau rigide moulé combinant aluminium et laiton. Le caoutchouc insonorisant qui recouvre toute sa surface arrière permet la suppression des résonances intempestives, pour une plus grande rigidité et un meilleur amortissement des vibrations. Tout cela combiné procure une stabilité de rotation fluide et une masse inertielle supérieure à celle de la SP-10MK2, la platine à entraînement direct standard utilisée par les stations de radiodiffusion du monde entier, et offre en outre plus de deux fois la masse inertielle du modèle SL-1200MK5.

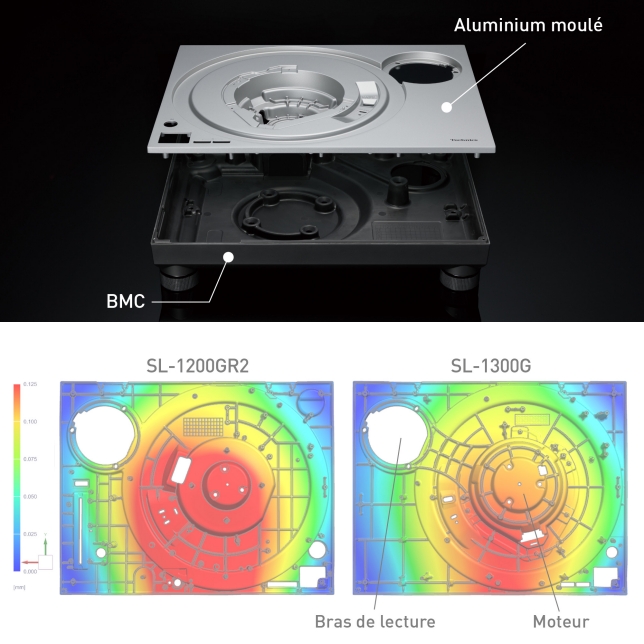

Construction du coffret en deux couches
Le coffret du SL-1300G profite d’une grande rigidité grâce à une construction à deux couches qui unifie solidement le composé de moulage (BMC) et au châssis en aluminium moulé sous pression. Des nervures de renforcement ont été ajoutées entre le moteur et le bras de lecture sur le panneau supérieur. Cela améliore les caractéristiques de rigidité et d’amortissement des vibrations.

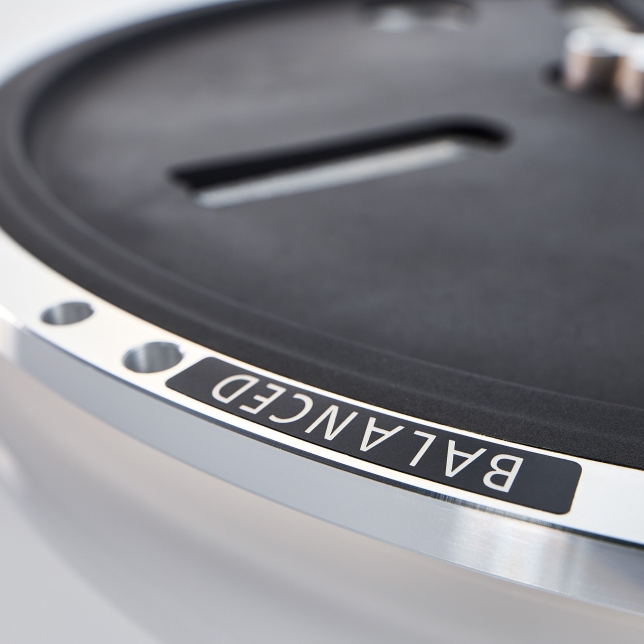

Niveau élevé du réglage de l'équilibre
Lorsque la répartition du poids de la platine est déséquilibrée, des vibrations ou des bruits excessifs se produisent pendant la rotation, ce qui entraîne une dégradation de la qualité du son. C'est pourquoi l’équilibre de la platine est réglé en usine au moyen d’un équipement spécialisé de réglage de l’équilibre de haute précision pour chaque élément après l’assemblage de la platine. Les platines qui ont fait l’objet d’un réglage sont marquées d’un autocollant portant la mention « BALANCED » pour indiquer que le réglage a été effectué.

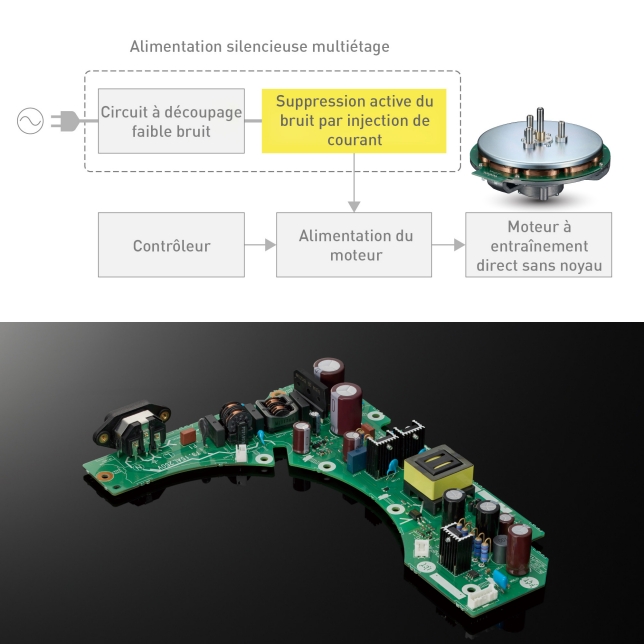

Alimentation silencieuse multiétage
Circuit de commutation à faible bruit
L’utilisation d’une alimentation à découpage haute vitesse assure une capacité d’alimentation stable et moins d’ondulations et de bourdonnements. L’application d’une alimentation à découpage à une platine tourne-disque élimine le besoin d’un gros transformateur et de contre-mesures pour les vibrations mécaniques qui en découlent. Une fréquence de commutation supérieure à 100 kHz limite l’impact du bruit sur la bande passante de lecture musicale.

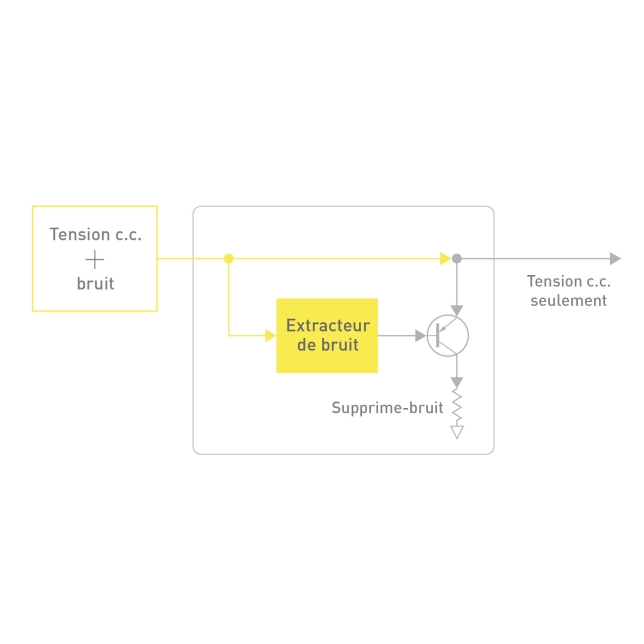

Suppression active du bruit par injection de courant
Cette technologie combine un dispositif de détection du bruit avec un amplificateur d’erreur. Il détecte le bruit résiduel dans l’alimentation et applique un courant à phase inverse pour éliminer les composants de bruit. Il supprime le bruit à basse fréquence plus efficacement qu’un régulateur pour assurer une alimentation électrique plus idéale.

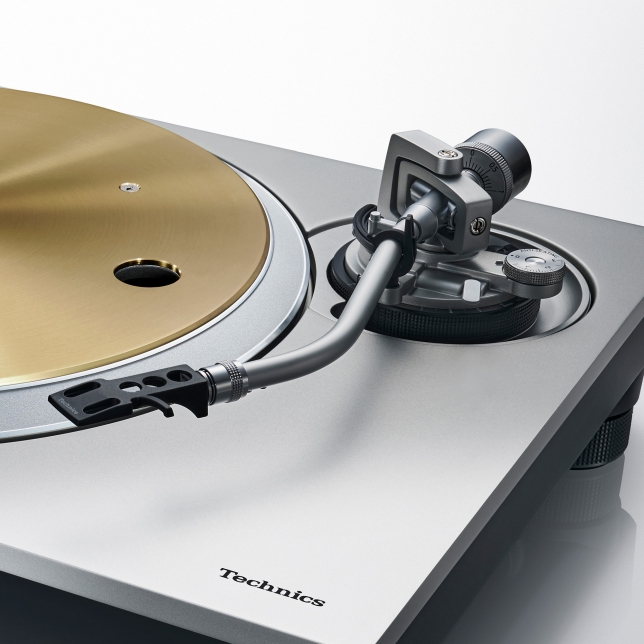

Bras de lecture atteignant une sensibilité élevée au mouvement initial
Le bras de lecture, un élément crucial pour une lecture précise, suit la rotation du disque. Reprenant les principes de Technics, il utilise un tube en aluminium léger et rigide dans la forme universelle traditionnelle en S à équilibre statique. Doté d’une suspension à cardan et d’un palier de haute précision, il atteint une sensibilité élevée au mouvement initial grâce à un assemblage manuel par des artisans qualifiés. Cette construction méticuleuse assure un suivi précis des sillons sur les disques. De plus, il comprend un poids auxiliaire, offrant une flexibilité pour une variété de cellules de lecture.
Caractéristiques pour un son plus clair
Pour les isolateurs supportant le coffret, le SL-1300G utilise du caoutchouc de silicone spécial qui assure des caractéristiques élevées d’amortissement des vibrations et une fiabilité à long terme.

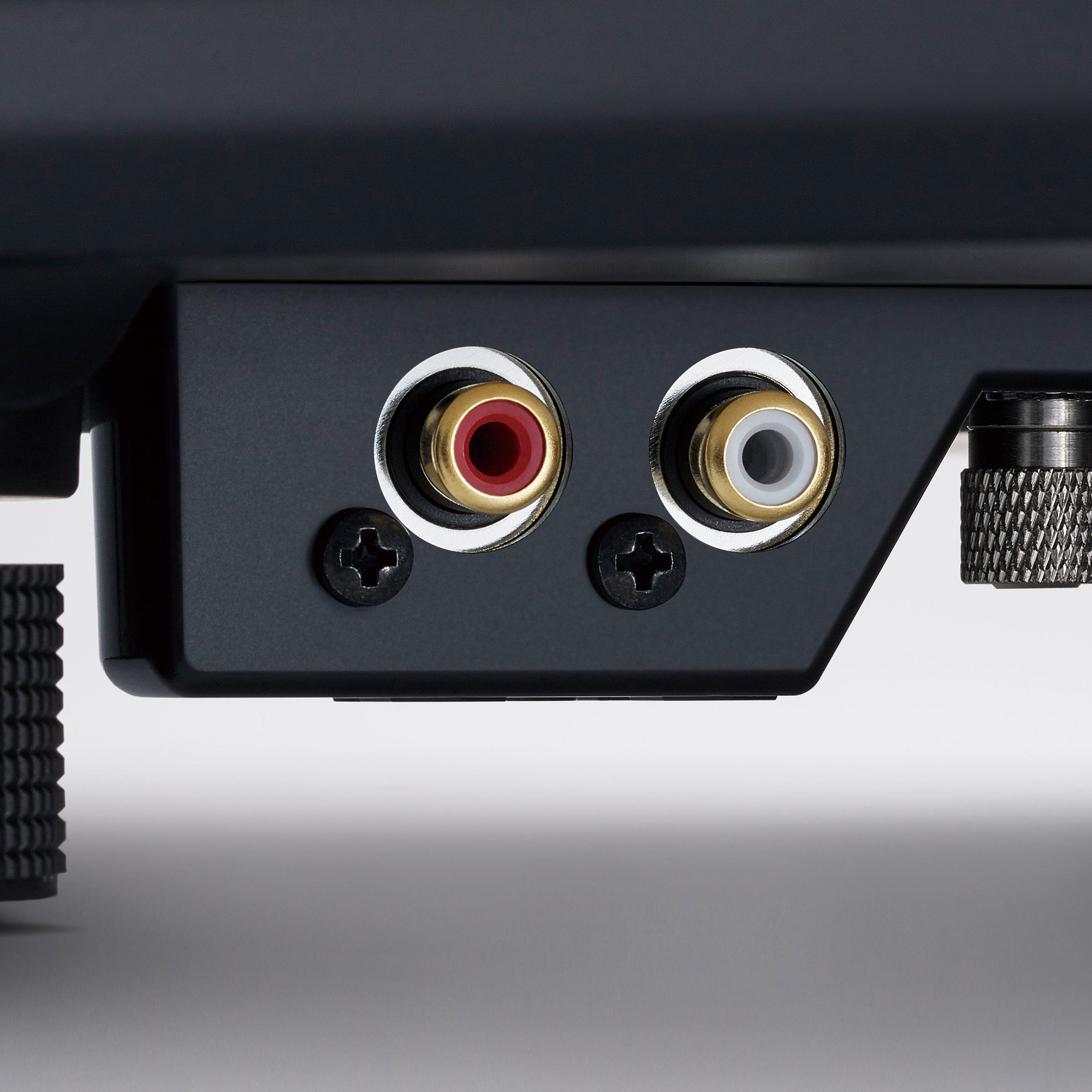

La platine tourne-disque utilise des bornes phono plaquées or pour les câbles amovibles, tandis que le blindage métallique à l’intérieur du coffret réduit les effets du bruit externe.

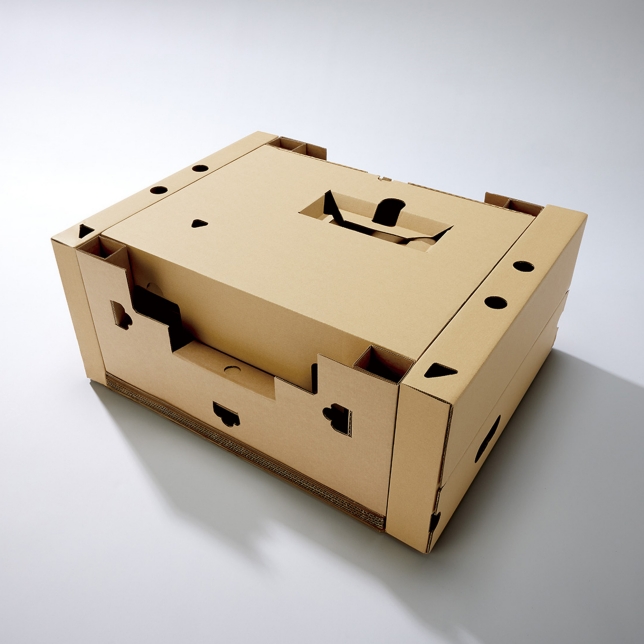

Matériaux de rembourrage et d’emballage respectueux de l’environnement
Le SL-1300G adopte des matériaux d’emballage respectueux de l’environnement pour aider à réduire les résidus de plastiques marins et d’autres problèmes environnementaux. Le rembourrage en mousse de styrène a été remplacé par du carton ondulé, réduisant la quantité de plastique utilisée d’environ 70 % par rapport à l’emballage du produit précédent. Nous avons également pris des mesures pour améliorer la commodité en combinant les accessoires dans un seul contenant tout en maintenant la solidité du rembourrage pour protéger le produit contre son poids lourd.
Spécifications
Moteur à entraînement direct sans noyau fournissant une rotation stable
L’entraînement ΔΣ-Drive supprime les vibrations du moteur pour une rotation plus douce et plus précise
Structure anti-vibration avec plateau à trois couches et châssis à deux couches
Circuit d’alimentation basse tension à faible bruit et alimentation à découpage
Bras de lecture atteignant une sensibilité élevée au mouvement initial
Coffret haute rigidité et isolateurs en silicone à fort amortissement pour un son doux et une isolation contre diverses vibrations
Section du plateau
-
Méthode d’entraînement
-
Entraînement direct
-
-
Moteur
-
Moteur c.c. sans balais
-
-
Vitesses du tourne-disque
-
33⅓, 45 et 78* tr/min
* La vitesse du plateau est de 78,26 tr/min lorsqu’elle est réglée à 78 tr/min.
-
-
Couple de démarrage
-
0,32 N·m (3,3 kgf·cm) (2,86 lbf-po)
-
-
Caractéristiques d’établissement
-
0,7 s pour passer de l’arrêt à 33⅓ tr/min
-
-
Système de freinage
-
Frein électronique
-
-
Pleurage et scintillement
-
0,025 % eff. pondéré
-
-
Plateau
-
Combinaison aluminium et laiton moulé
Diamètre : 332 mm (13⁵⁄₆₄ po)
Poids : environ 3,6 kg (7,9 lb) (tapis du plateau inclus)
-
Section bras de lecture
-
Type
-
Équilibrage statique
-
-
Longueur effective
-
230 mm (9¹⁄₁₆ po)
-
-
Surplomb
-
15 mm (¹⁹⁄₃₂ po)
-
-
Angle d’erreur de poursuite
-
Moins de 2° 32’ (au début d’un disque de 30 cm (12 po))
Moins de 0° 32’ (à la fin d’un disque de 30 cm (12 po))
-
-
Angle de décalage
-
22°
-
-
Plage de réglage de la hauteur du bras
-
0 à 6 mm (0 à ¹⁵⁄₆₄ po)
-
-
Plage de réglage de la pression de la pointe de lecture
-
0 à 4 g (lecture directe)
-
-
Poids de la coquille
-
Environ 7,6 g
-
-
Plage applicable du poids de la cellule de lecture
-
(sans poids auxiliaire)
5,6 à 12,0 g
14,3 à 20,7 g (avec la coquille)
(avec le petit contrepoids auxiliaire)
10,0 à 16,4 g
18,7 à 25,1 g (avec la coquille)
(avec le gros poids auxiliaire)
14,3 à 19,8 g
23,0 à 28,5 g (avec la coquille)
-
-
Dimensions de montage de la cellule de lecture
-
Espacement de 12,7 mm (½ po)
-
-
Connecteurs de la cellule
-
4 broches 1,2 mm φ
-
Prises
-
Sortie audio
-
PHONO (prise à broche) x 1
CONNECTEUR DE MISE À LA TERRE x 1
-
Généralités
-
Alimentation
-
120 V c.a., 60 Hz
-
-
Consommation
-
10 W (en marche)
0,2 W (hors marche)
-
-
Dimensions (L× H × P)
-
453 × 173 × 372 mm
17²⁷⁄₃₂ × 6¹³⁄₁₆ × 14²¹⁄₃₂ po
-
-
Poids
-
Environ 13,0 kg
28,7 lb
-
-
Température de fonctionnement
-
0 ℃ à +40 ℃ (+32 ˚F à +104 ˚F)
-
-
Humidité relative
-
35 % à 80 % (sans condensation)
-
-
Accessoires
-
Plateau, tapis du plateau, couvercle,
adaptateur pour 45 tours prolongé, contrepoids,
poids auxiliaire, coque de cellule, jauge de porte-à-faux,
jeu de vis pour cellule, câble PHONO,
fil de terre PHONO, cordon d’alimentation, jeu de vis pour plateau
Manuel d’utilisation
-
